LM358 Amplificador Operacional

O Amplificador Operacional LM358 é um circuito integrado que contém dois amplificadores operacionais independentes de alto ganho e baixa potência, sendo considerado um amplificador operacional de canal duplo com alto ganho e compensação de frequência interna.
Ele também pode ser usado como amp padrão do transdutor, sendo adequado para essa necessidade pelos bons resultados. Vale destacar que o LM358 pode trabalhar com tensão de alimentação de 3V a 32VDC e corrente de até 20mA por canal, além disso, foram projetados especificamente para operar com uma única fonte de alimentação.

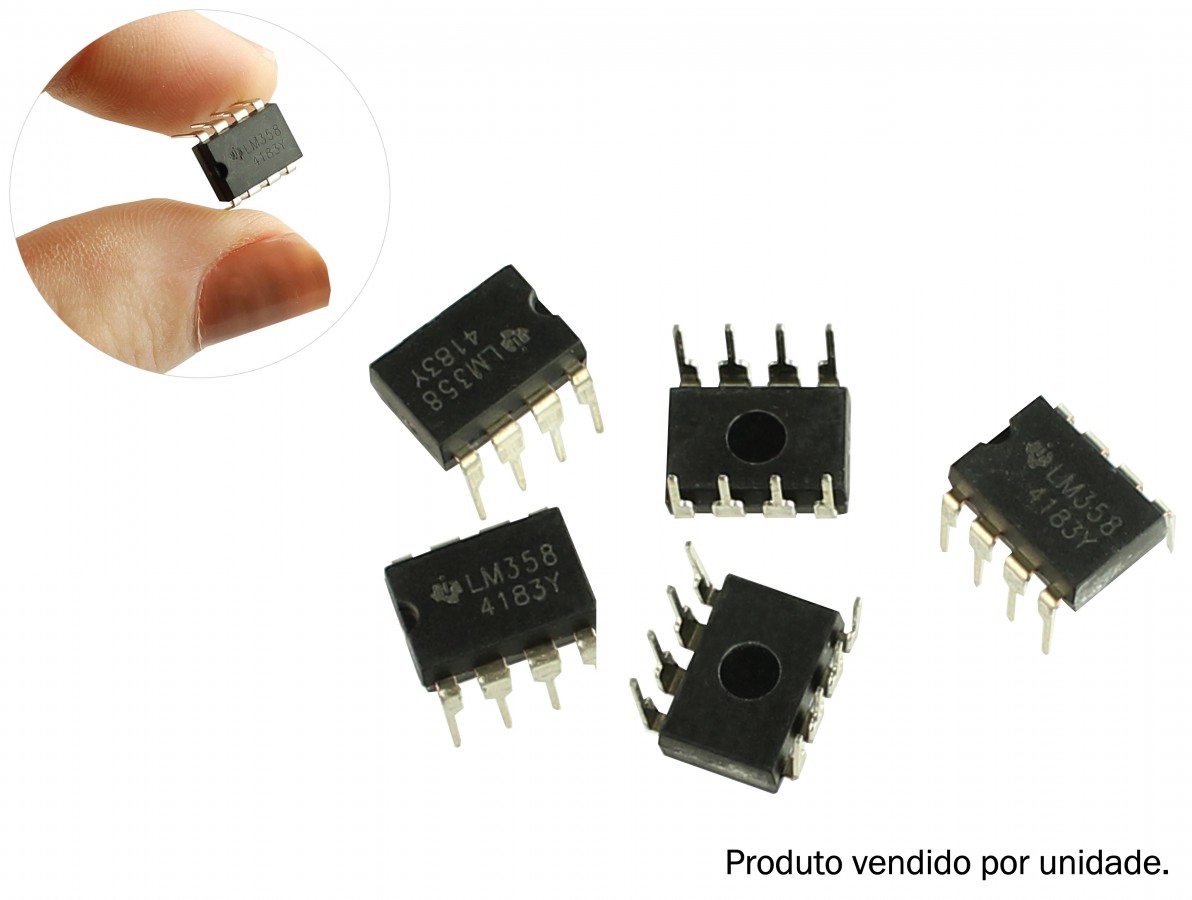

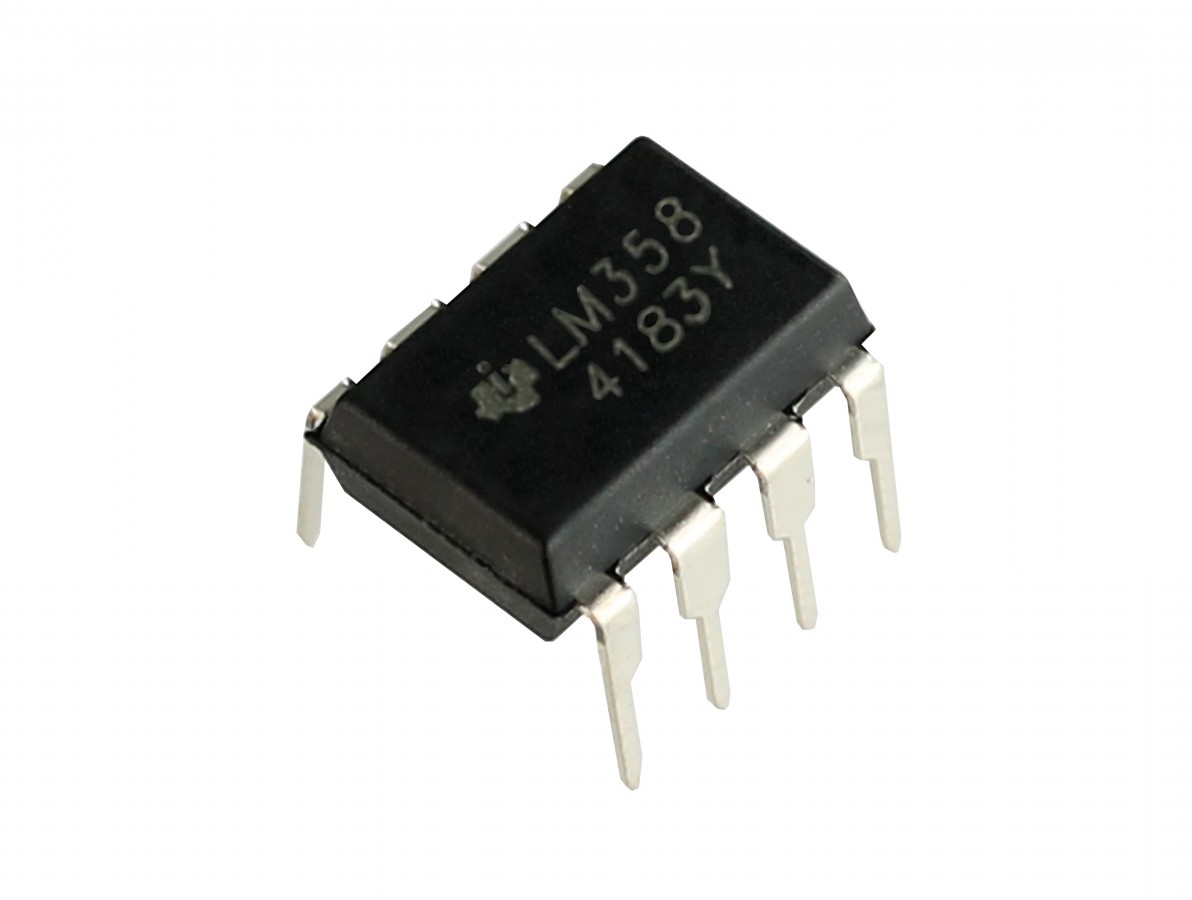

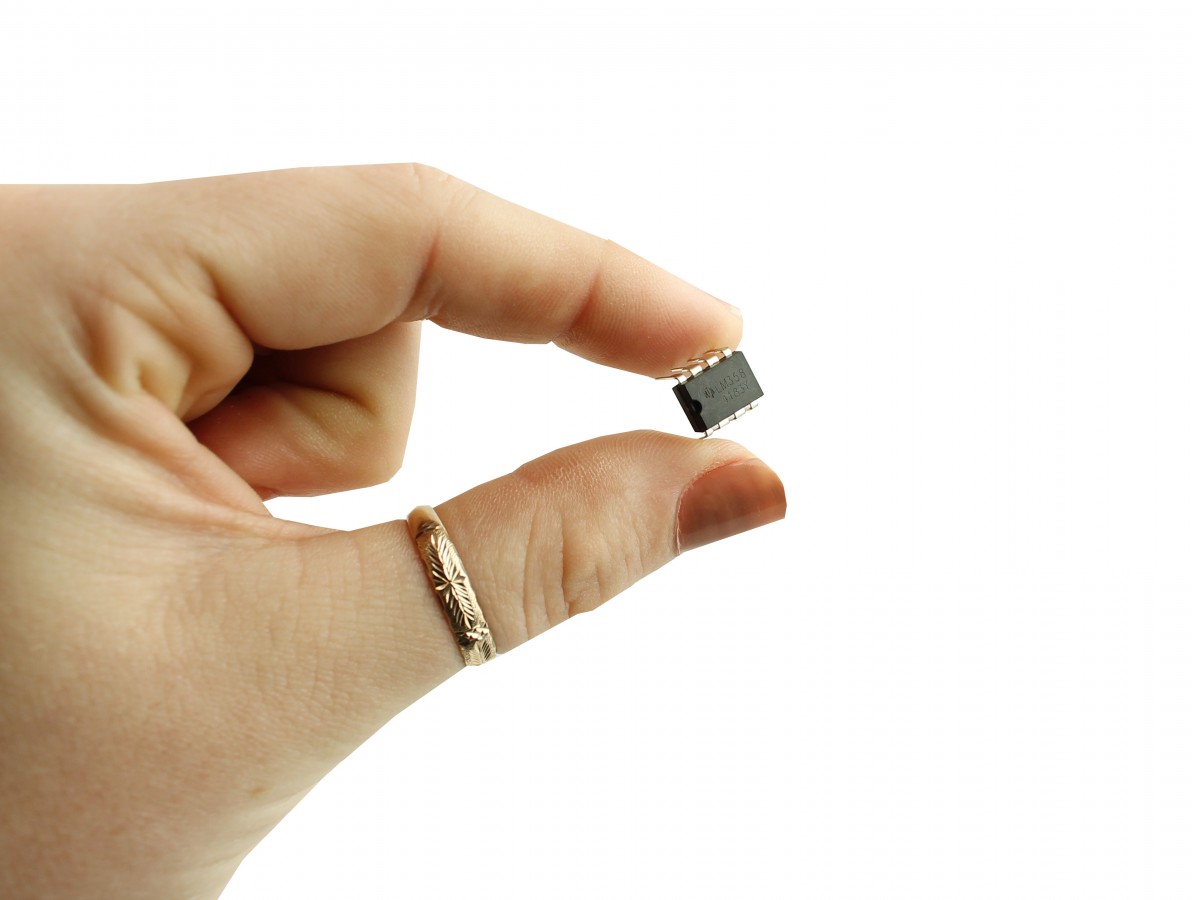

Fisicamente o Amplificador Operacional LM358 consiste em um pequeno circuito impresso com pinos que contém dois amplificadores operacionais, possibilitando fazer as conexões devidas para perfeito funcionamento quando aplicado em projetos maiores.

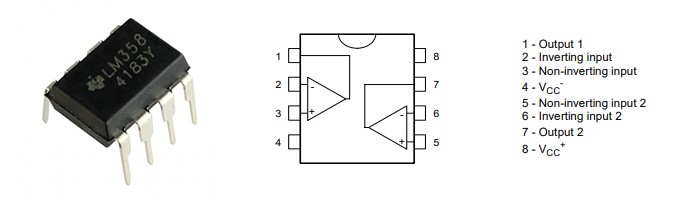

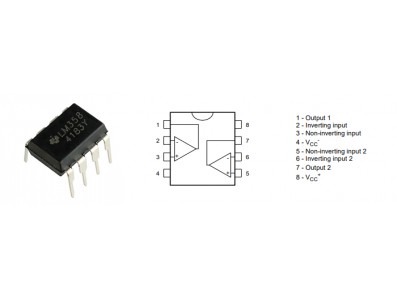

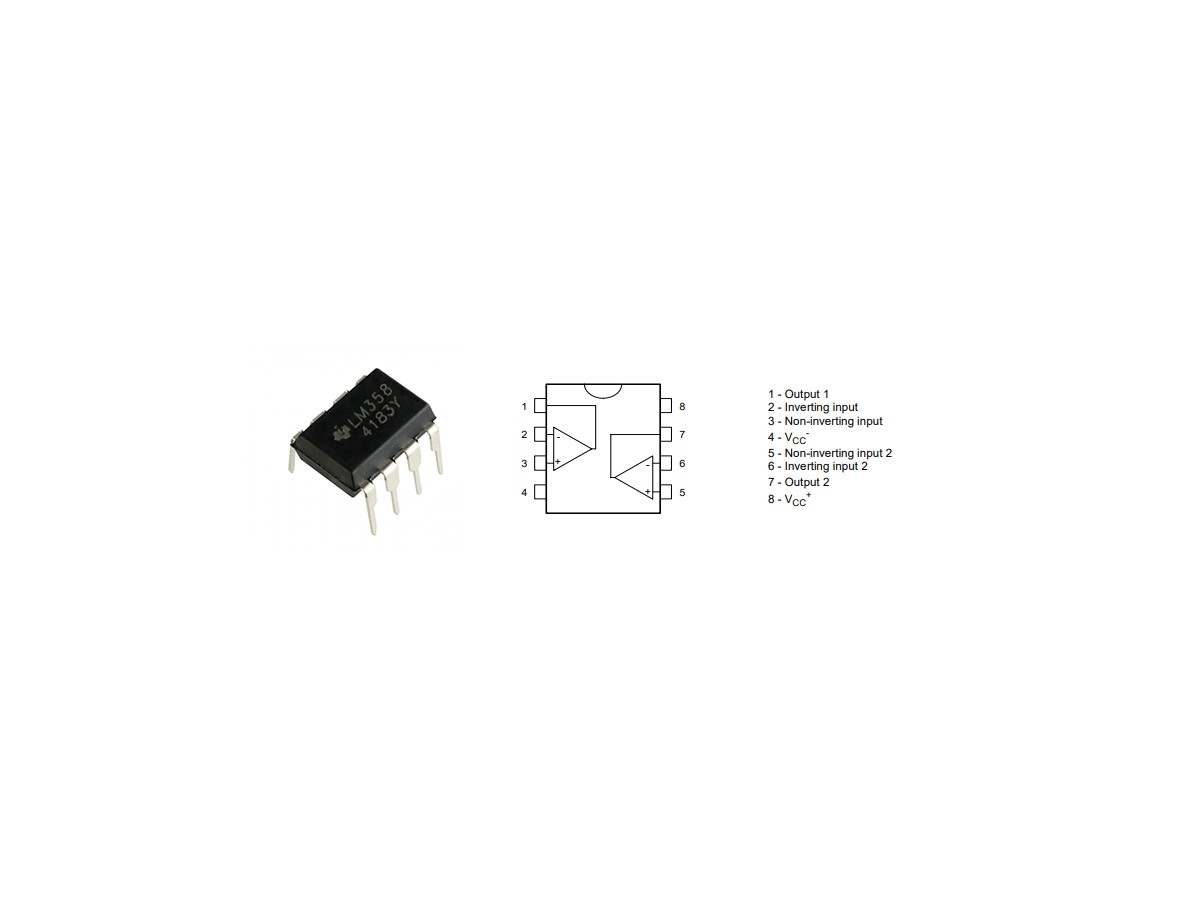

Pinout LM358

O LM358 funciona como um comparador que tem baixo consumo de energia, onde geralmente ele fornece um valor pequeno que não pode ser utilizado para acionar outro circuito. Por ser um valor baixo, não podemos fazer nada com esta classificação, por exemplo, obtemos 0,3V do sensor.
Ao usar 0,3 V não podemos ligar / desligar o led ou relé. O circuito integrado LM358 vai obter o sinal do sensor e comparar com a tensão de referência, onde decidirá se a tensão é maior ou menor do que a tensão de referência, dando saída alta ou baixa.

Como funciona o Amplificador operacional LM358?

Um amplificador operacional , ou op-amp abreviado, é fundamentalmente um dispositivo de amplificação de tensão de alto ganho acoplado a CC. Eles são idealmente projetados para condicionamento de sinal, amplificação CC, filtragem e para serem usados com componentes de feedback externos, como capacitores e resistores entre sua saída e terminais de entrada.
O op-amp desempenha funções diferentes dependendo de sua configuração de feedback, seja ele resistivo, capacitivo ou ambos, pois pode ser usado amplificador diferencial ou integrador.

Configuração dos Pinos de LM358

O amplificador operacional LM358 basicamente possui 8 pinos que tem as funções especificadas nas tabela abaixo:

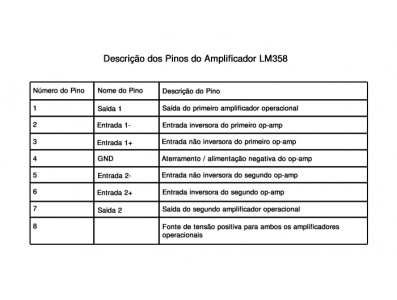

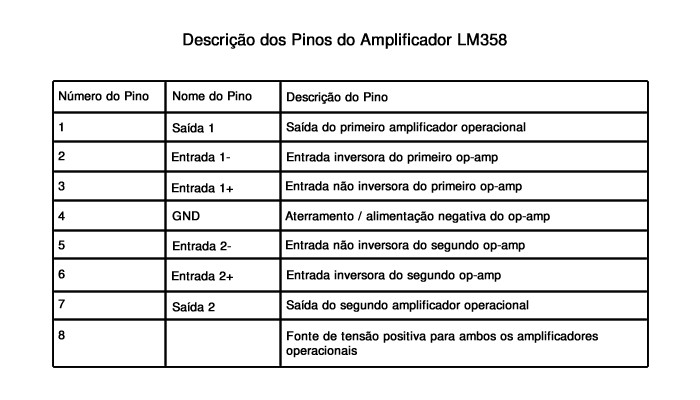

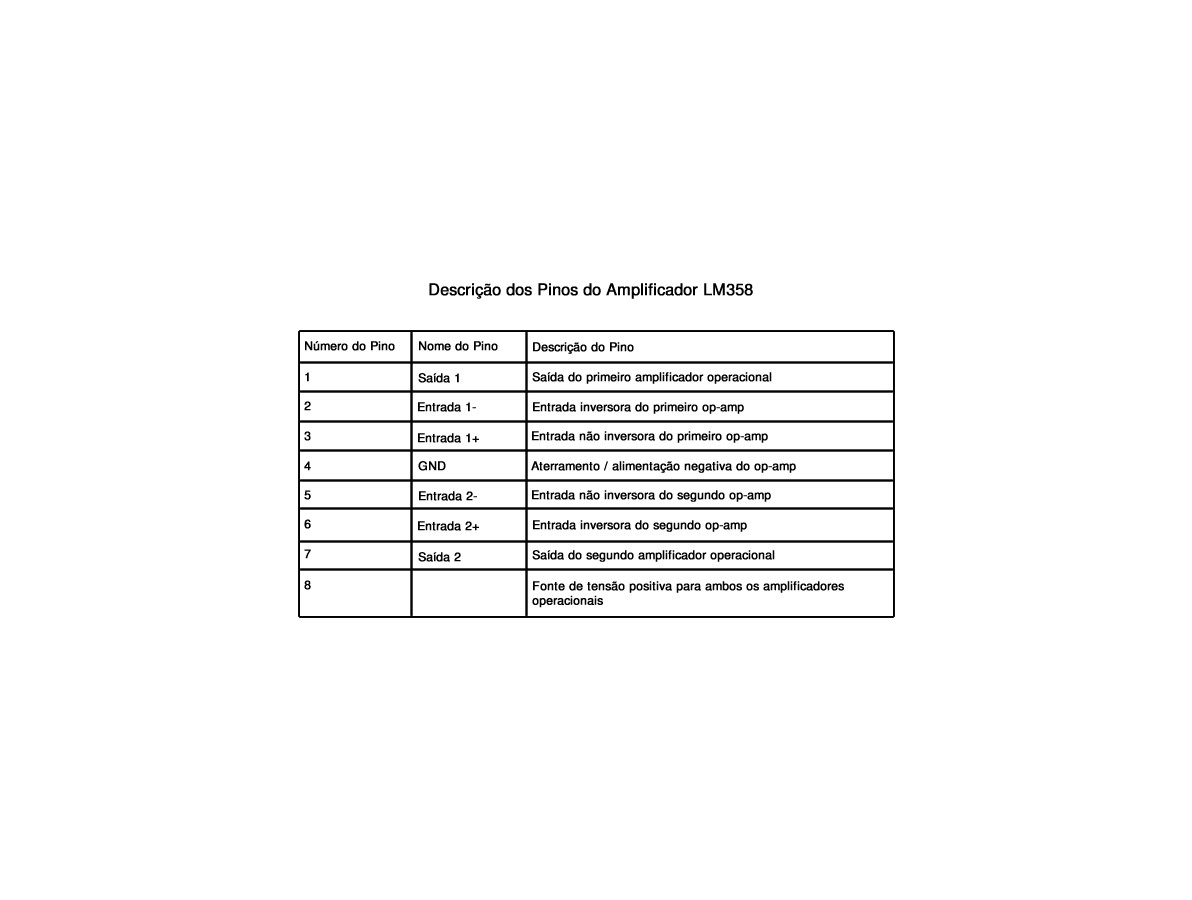

Descrição Pinos LM358

Vantagens do LM358

O LM-358 tem diferentes vantagens durante o desenvolvimento de projetos e placas eletrônicas, entre as quais, podemos destacar algumas:

• • Não há necessidade de alimentação separada para o op-amp;
• • LM-358 é compatível com todas as formas de lógica;
• • Dois op-amps, compensados internamente, podendo usar os dois op-amp ao mesmo tempo ou apenas um, conforme a necessidade;
• • Dreno de energia adequado para operação com bateria;
• • Elimina a necessidade de suprimentos duplos;
• • Permite detecção direta perto de GND e VOUT;
• • Bloco de ganho DC devido ao qual tem interferência mínima aos sinais de RF;
• • Condicionamento geral de sinais porque pode ser usado como comparador para comparar dois sinais;
• • Amplificadores transdutores podem converter sinais sonoros em sinais elétricos;
• • Amplificação geral do sinal;
• • Filtros ativos que removem o ruído do sinal.
• • Transmissores de loop de corrente de 4 a 20mA;
• • Pode ser usado como integrador, verão, diferenciador, somador, seguidor de tensão, etc.

CIs Equivalentes ao LM358

Alguns circuitos integrador podem ser utilizados para substituição do amplificador operacional LM358 por serem modelos equivalentes, isso se o espaço físico na placa não for um problema, entre eles estão os Cis LM2904, LM258 e LM324.

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
