O Arduino é uma plataforma eletrônica de prototipagem aberta e de hardware livre que tem como objetivo facilitar a criação de projetos de robótica, automação residencial e muitas outras aplicações. Ela foi projetada com um microcontrolador que é responsável por executar as funções do sistema. O Arduino é muito fácil de usar e pode ser empregado em diversas finalidades.

A placa do Arduino é dotada de terminais de entrada e saída para conexão com módulos e sensores eletrônicos, permitindo que o usuário controle e monitore dispositivos externos. A linguagem de programação padrão do Arduino é baseada em C (Wiring) e o ambiente de desenvolvimento é baseado em Processing. Isso torna a programação do Arduino bastante acessível para designers, técnicos, estudantes e cientistas que desejam projetar e desenvolver objetos e ambientes interativos.

O microcontrolador ATmega328 é um dos mais populares da linha Arduino e pode ser programado usando uma ampla variedade de ferramentas de programação. Além disso, o Arduino pode ser usado tanto em projetos autônomos quanto em projetos que se comunicam com outros dispositivos, como softwares rodando em computadores, por exemplo, Flash, Processing e MaxMSP.

Graças à sua flexibilidade e facilidade de uso, o Arduino é amplamente utilizado em projetos de automação residencial, robótica, Internet das coisas (IoT), arte interativa, entre outras áreas. Além disso, o Arduino é bastante acessível e pode ser facilmente adquirido em lojas especializadas em eletrônica ou pela internet.

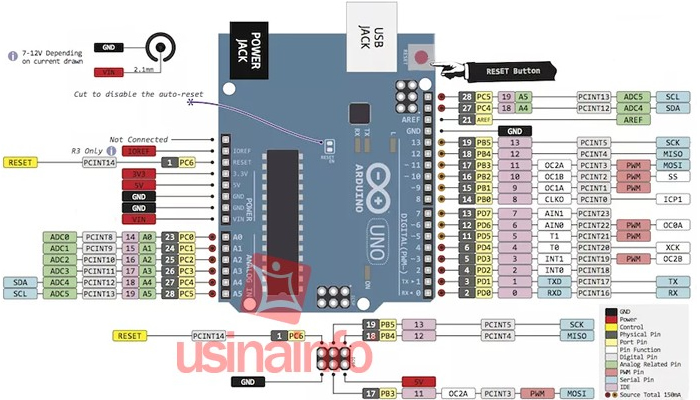

Pinagem do Arduino Uno - Tabela com todos os pinos do Arduino Uno, ideal para iniciantes e projetistas que precisam de maiores detalhes de microcontrolador, apresentando de uma forma simplificada todo conjunto de portas e suas funcionalidades durante a criação de projetos.

O produto que deu origem ao Arduino foi desenvolvido com a ideia de tornar a prototipagem eletrônica acessível a todos. As peças que compunham a placa eram baratas e facilmente encontradas no mercado, como o microcontrolador ATmega328. No entanto, a equipe de desenvolvimento enfrentou o desafio de tornar o Arduino plug-and-play, ou seja, algo que qualquer pessoa pudesse utilizar imediatamente, sem necessidade de conhecimentos técnicos avançados.

Para Massimo Banzi, um dos criadores do Arduino, o maior impacto da plataforma é a democratização da engenharia. Antes, era necessário ter conhecimentos avançados em programação para desenvolver softwares, mas agora até pessoas sem experiência na área podem programar com o Arduino.

Atualmente, o Arduino é composto por uma família inteira de placas, que vão desde a placa original, chamada Uno, até a poderosa placa Mega, a compacta Nano e a placa Ethernet, entre outras. Essa variedade de placas permite que os usuários escolham a que melhor se adapta às suas necessidades.

Além das placas, o termo Arduino também é usado para descrever o conjunto de produtos correlatos que são utilizados no desenvolvimento de projetos robóticos, incluindo sensores, módulos, drivers e outros dispositivos. Esse ecossistema Arduino oferece uma ampla gama de opções para que os usuários possam criar projetos personalizados e inovadores.

Quem inventou o Arduino?

O Arduino foi inventado em meados de 2005 na cidade de Ivre, Itália, pelo professor de eletrônica e programação Massimo Banzi, com o objetivo de ensinar noções de programação e eletrônica para seus alunos de design, a fim de estimulá-los a criar projetos de arte, robótica e interatividade.

Contudo, a falta de placas de prototipagem com configuração satisfatória e preços acessíveis foi um obstáculo para que o professor pudesse atingir seus objetivos. Por isso, Banzi e David Cuartilles decidiram criar sua própria plataforma de prototipagem, com David sendo responsável pela criação da linguagem de programação.

Bar di Re Arduino - Local pertencente a Massino Banzi, onde os co-fundadores do Arduino se encontravam para conversar e debater assuntos pessoais e relacionados ao desenvolvimento do microcontrolador.

O nome Arduino, segundo relatos, foi escolhido em homenagem ao rei Arduin, que governou a região por volta do ano de 1002. Apesar de ter sido deposto dois anos depois pelo rei Henrique II, da Alemanha, o nome acabou ficando como uma marca registrada do projeto.

Atualmente, a plataforma Arduino conta com uma variedade de placas, desde o projeto original chamado Uno, até o modelo mais poderoso chamado Mega, passando pela placa compacta Nano e pela Ethernet, que possui conexão de rede.

Além disso, o termo Arduino tornou-se uma referência para um conjunto de produtos correlatos utilizados no desenvolvimento de projetos robóticos, incluindo sensores, módulos, drivers e outros dispositivos. A ideia por trás da plataforma é democratizar a engenharia, tornando a programação e a eletrônica acessíveis para um público amplo e diversificado. E, como prova disso, Massimo Banzi tem até mesmo um bar em Ivre chamado Bar di Re Arduino, em homenagem ao rei Arduin e à plataforma que ajudou a criar.

Onde comprar Arduino no Brasil?

No Brasil é possível comprar o Arduino em muitas lojas especializadas, em especial, na UsinaInfo. Lá você encontra toda linha de placas arduino, uma infinidade de componentes eletrônicos e uma grande variedade de sensores e módulos eletrônicos.

No mundo, atualmente há mais de 200 distribuidores Arduino , a partir de grandes empresas como a SparkFun Eletrônica, em Boulder, Colorado, para operações mom-and-pop que servem as necessidades locais.

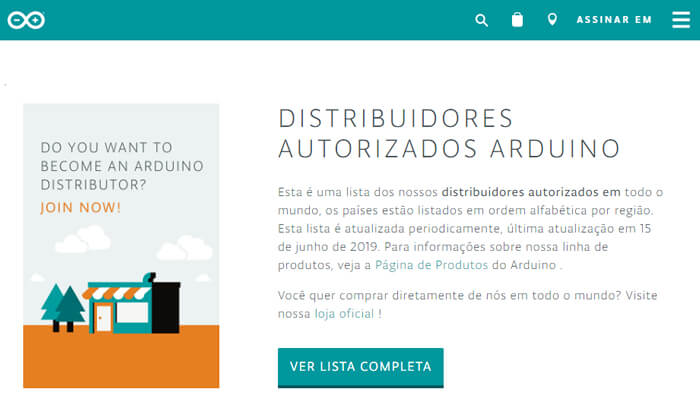

Lista de Distribuidores Arduino - Apresenta todas as lojas oficiais que vendem o Arduino nas mais diversas partes do mundo. Além das presentes na lista, existem outras que vendem modelos de placas baseadas nas originais.

Para garantir a qualidade das placas foi criado um sistema personalizado para testar os pinos em cada placa, o que para o Arduino Uno inclui 14 pinos digitais de I / O, 6 pinos de entrada analógica, e outros 6 pinos para a fonte de alimentação, um grande desafio para garantir a perfeição das milhares unidades produzidas por dia.

Entretanto, a equipe é cautelosa a cerca de complicar o Arduino, afirmando que o desafio é encontrar uma maneira de acomodar todas as coisas diferentes que as pessoas querem fazer com a plataforma, sem torná-lo muito complexo para alguém apenas começando.

Como programar um arduino?

A programação Arduino é preferencialmente desenvolvida dentro do próprio software do fabricante, o Arduino IDE, o qual utiliza como padrão as linguagens de comunicação C e C++. Um recurso bastante útil são as bibliotecas (Libraries), elas contêm uma diversidade grande de códigos e se tornam desnecessárias de repetição em nossos códigos, o que possibilita a simplificação de muitas variáveis.

Projetos online que possuem códigos prontos, como por exemplo, os disponibilizados em nosso Blog, podem estar em formato de texto ou arquivo .ino.

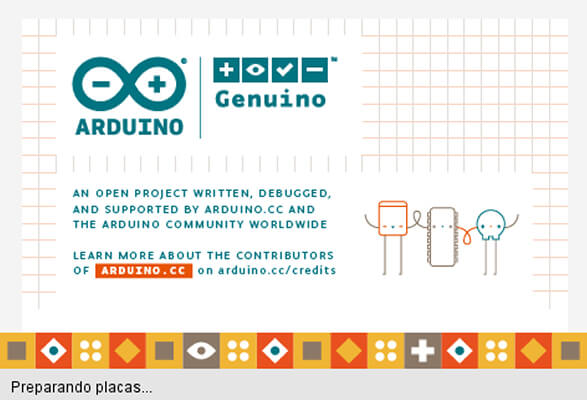

Programa Arduino IDE - Foi desenvolvido especialmente para que alunos e pessoas de todas as idades pudessem programar a placa Arduino forma relativamente fácil. Ele é compatível com os mais diversos tipos de sistemas operacionais, basta baixar no site oficial o que é compatível com sua máquina.

Se disponíveis em formato de texto junto ao site de origem, basta copiá-lo e colá-lo no software Arduino ou se disponíveis em arquivos .ino, basta abri-los e faz uso sem qualquer tipo de edição, porém os arquivos também podem ser editados.

O código inicial e mais básico de desenvolver com o Arduino é o “Blink”, sua praticidade amplia-se pelo fato de realizar o piscar de um LED já integrado na placa Arduino.

Programar o Arduino é uma atividade que requer prática, em todo caso, precisamos começar aos poucos, conhecer as variáveis, utilizá-las e tê-las como base para dominar esta nova linguagem.

Software Arduino IDE

O Arduino IDE é a opção mais utilizada e mais conhecida pelos desenvolvedores, com este método é possível realizar a programação e fazer o upload de códigos em qualquer lugar, tenha acesso a Internet ou não.

Para ter acesso ao Software Arduino IDE basta realizar o Download do mesmo junto a página oficial da empresa Arduino, bastando escolher a versão de acordo com o sistema operacional do computador em que será utilizado.

Arduino Web Editor

O Arduino Web Editor é a versão online do Software é facilmente encontrada junto ao site oficial Arduino, porém tem como desvantagem, a necessidade de estar-se conectado à internet para sua utilização tendo em vista que algumas de suas funções utilizam bancos de dados online.

Após acessar o Arduino Web Editor, você terá que realizar o Login em sua conta Arduino ou conta Google para ter acesso aos benefícios desta ferramenta, caso você não tenha uma conta em nenhuma destas plataformas, ela é facilmente criada através desta mesma tela inicial.

Qual Arduino comprar?

O Arduino ideal para comprar vai depender do projeto robótico que será criado. Em geral, o modelo mais simples, o Arduino Uno, é uma ótima opção, apresentando facilidade de conexão, muitos arquivos online e códigos exemplos de uso.

Para diferenciar os modelos existentes e escolher corretamente o que melhor vai atender, é preciso observas três características principais de cada modelo, quanto a hardware, recursos disponíveis e o tamanho físico da placa.

A primeira é olhar para a capacidade de processamento do microcontrolador, a memória, o clock speed e a largura de banda. O hardware de processamento geralmente é inteiramente determinado pelo chip microcontrolador usado pela placa, que também é o responsável por restringir os tipos de software que podem ser executados.

A segunda maneira de diferenciar as placas é pelo seu conjunto de recursos. Isto inclui todo o material na placa diferente do microcontrolador, como pinos de entrada e saída, hardware built-in como botões e LEDs e as interfaces disponíveis na placa de forma nativa, como conexão USB, Ethernet e outros.

Finalmente, a terceira deve-se a finalidade de aplicação, com relação ao tamanho do projeto físicos, fator de suma importância. O tipo de projeto que você pretende criar é que definirá qual dos modelos vai satisfazer a sua necessidade, já que o Arduino existe em uma grande variedade de formas e tamanhos.

Com tudo, vamos analisar breves informações sobre os principais modelos de plataformas Arduino, verificando as características distintivas e as principais de cada modelo, bem como que tipo de projeto é ideal para cada uma.

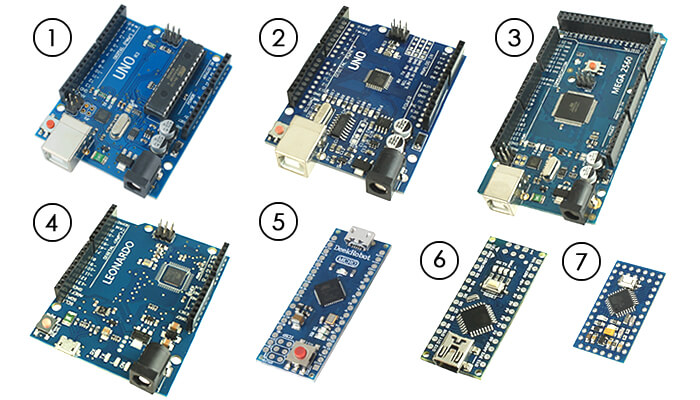

Placas Arduino - Modelos Uno, Uno SMD, Mega 2560, Leonardo, Nano, Micro e Pro Micro respectivamente. A ideal para o seu projeto robótico vai depender de quais funcionalidades vai precisar e o tamanho físico necessário.

1. 1 - Arduino Uno


   O Arduino Uno R3 é a placa mais conhecida e utilizada no mundo, e é provavelmente a melhor escolha para iniciantes que estão tendo o primeiro contato com a plataforma. A placa é compatível com mais acessórios e programas do que outros modelos. Além disso, o microcontrolador ATmega328 pode ser removido do seu soquete e substituído no caso de ser danificado.

   Ele é o preferido de estudantes e professores pois fisicamente permite fácil acesso a todas suas portas e conexões, além de apresentar um comportamento aceitável em processamento para pequenos projetos, contando com uma excelente relação custo benefício.

   A Principal limitação do Uno é o chip ATmega328, que não tem um muita SRAM ou memória flash, reduzindo os tipos de programas que podem ser carregados no chip. Se o seu projeto envolve uma exposição ou precisa armazenar e utilizar qualquer forma de imagens ou dados de áudio, 2 KB de memória, provavelmente, não vão ser suficientes.

   • - Microcontrolador: ATmega328 (CPU 8-bit, 16MHz velocidade de clock, 2 KB SRAM, armazenamento flash 32KB);
   • - Características: 14 pinos de I / O digitais, 6 pinos de entrada analógica e microcontrolador removível;
   • - Dimensões: Retangular (68mm x 53mm).





2. 2 - Arduino Uno SMD

   O Arduino Uno Smd é muito semelhante ao Uno tradicional anteriormente descrito, apresentando como única diferença a tecnologia de encapsulamento do Chip Atmega328, no Uno o encapsulamento é DIP e pode ser removido, já no SMD a soldagem é feita diretamente na superfície da placa, dificultando a troca.

   Quanto a quantidade pinos disponíveis, recursos físicos e dimensões, apresenta exatamente as mesmas, sendo na grande maioria das vezes encontrado com um valor um pouco menor que seu irmão R3.

   • - Microcontrolador SMD: ATmega328 (CPU 8-bit, 16MHz velocidade de clock, 2 KB SRAM, armazenamento flash 32KB);
   • - Características: 14 pinos de I / O digitais, 6 pinos de entrada analógica e microcontrolador soldado;
   • - Dimensões: Retangular (68mm x 53mm).





3. 3 - Arduino Mega 2560

   O Arduino Mega 2560 é uma opção com mais possibilidades de uso que os demais modelos, sendo certamente um dos mais utilizados quando os projetos exigem maior capacidade de processamento e um número elevado de conexões.

   Considerado um dos pesos-pesados da família arduino, ele contando com um microcontrolador ATmega2560 que possui incríveis 256KB de memória Flash aumentando seu prodedor de processamente, além de contar com diversos pinos a mais para novas conexões.

   Por oferecer hardware avantajado e mais recursos em termos de conexão é um modelo bem maior fisicamente que os demais, contando com valor de mercado um pouco mais elevado para compensar os custos de produção.

   • - Microcontrolador: ATmega2560 (CPU 8-bit, 16MHz velocidade de clock, 8 KB SRAM, armazenamento flash 256KB);
   • - Características: 54 pinos de I / O digitais, 16 pinos de entrada analógica;
   • - Dimensões: Retangular (120mm x 53mm).





4. 4 - Arduino Leonardo

   O Arduino Leonardo é, essencialmente, uma pequena atualização para o Uno. Ela se parece fisicamente muito com o Uno, mas apresenta soldado um microcontrolador ATmega32u4 com um pouco mais de memória.

   A principal vantagem do ATmega32u4 não é a SRAM extra, porém, é built-in USB compatibilidade do chip. Isso permite que o Leonardo possa fazer interface com um PC, que o vê como um mouse ou teclado genérico. Ele também possui alguns pinos de entrada analógica extra.

   Observe que a impressão geral em torno da web parece ser que o Leonardo ainda tem alguns bugs que precisam ser ajustados, ele não é tão amigável quanto o Uno. Entretanto, para os construtores já familiarizados com o Arduino, este é o melhor negócio.

   • - Microcontrolador: ATmega32u4 (CPU 8-bit, velocidade de clock de 16MHz, 2.5KB SRAM, armazenamento flash 32KB);
   • - Características: 20 pinos de E / S digitais, 12 dos quais podem ser usados como entradas analógicas, suporte USB nativa;
   • - Dimensões: Retangular (68mm x 53mm).





5. 5 - Arduino Micro

   Arduino Micro é um microcontrolador desenvolvido especialmente para projetos onde o tamanho vai fazer toda a diferença. Ele se apresenta muito funcional e possui dimensões reduzidas, permitindo diversas possibilidades de uso em circuitos pequenos.

   Para a maioria dos makers entre os pequenos, o Micro é a melhor opção, contando com um novo conselho que inclui todo o poder e funcionalidade do Arduino Leonardo e seu microcontrolador ATmega32u4 em tamanho muito menor.

   Devido ao formato, ele pode ser facilmente encaixado na protoboard, possibilitando que todos seus pinos fiquem disponíveis de para prototipagem imediata, além de permitir conexão em placas próprias para ele.

   • - Microcontrolador: ATmega32u4 (CPU 8-bit, velocidade de clock de 16MHz, 2.5KB SRAM, armazenamento flash 32KB);
   • - Características: 20 pinos de I / O digitais, 12 de entrada analógica, suporte USB nativo;
   • - Dimensões: Retangular (48,4mm x 17,8mm).





6. 6 - Arduino Nano

   O Arduino Nano é mais uma opção entre os pequenos da família, ele também é utilizado principalmente em projetos com dimensões reduzidas, ocupando mínimo espaço e possuindo ótimo nível de funções.

   Ele é uma pequena versão da placa Duemilanove, altamente tecnológico, ele possui o mesmo microcontrolador (ATmega328) do irmão maior, mas em forma de SMD (soldado diretamente na placa e ocupando mínimo espaço).

   • - Microcontrolador: ATmega328 (CPU 8-bit, velocidade de clock de 16MHz, 2KB SRAM, armazenamento flash 32KB);
   • - Características: 14 pinos de I / O digitais, 8 pinos de entrada analógica, suporte USB nativo;
   • - Dimensões: Retangular (43,6mm x 18,1mm).





7. 7 - Arduino Pro Mini


   O Pro Mini com suas dimensões extremamente pequenas é a plataforma de prototipagem ideal para aplicação em projetos pequenos, assim como os outros modelos reduzidos, com a principal diferença de não contar com conexão Usb.

   Extremamente funcional, permite utilizar das mesmas prerrogativas do Uno, uma vez que conta com o microcontrolador Atmega328, precisando de FTDI para se conectar ao computador e receber a programação.

   • - Microcontrolador: ATmega328 (CPU 8-bit, velocidade de clock de 16MHz, 2KB SRAM, armazenamento flash 32KB);
   • - Características: 14 pinos de I / O digitais, 8 pinos de entrada analógica, extremamente compacto;
   • - Dimensões: Retangular (30,2mm x 17,7mm).
