O Sensor de Nível de Água é um produto eletrônico de utilização universal que pode ser usado para os mais diversos fins de prototipagem. Pode ser aplicado em conjunto com plataformas de prototipagem, entre elas, Arduino, PIC, ARM, AVR, etc., de modo a torná-lo mais funcional.
Na prática, sua utilização dá-se para detectar o nível de líquido em um determinando reservatório, podendo, por exemplo, em conjunto com o microcontrolador, acionar bombas d'água para preencher o volume do tanque ou simplesmente acionar dispositivos sinalizadores para aviso.

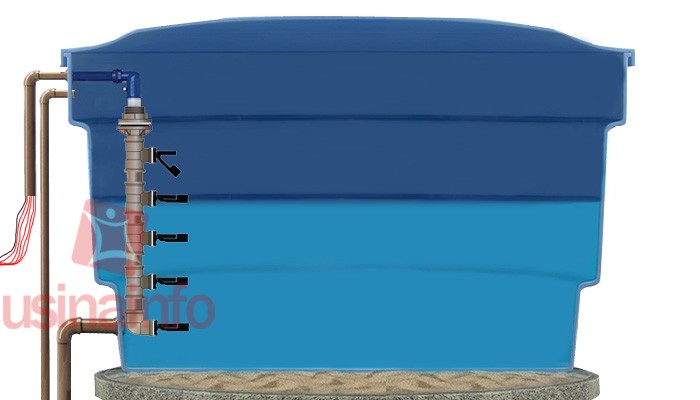

Exemplo de Utilização do Sensor de Nível em Reservatório de Água

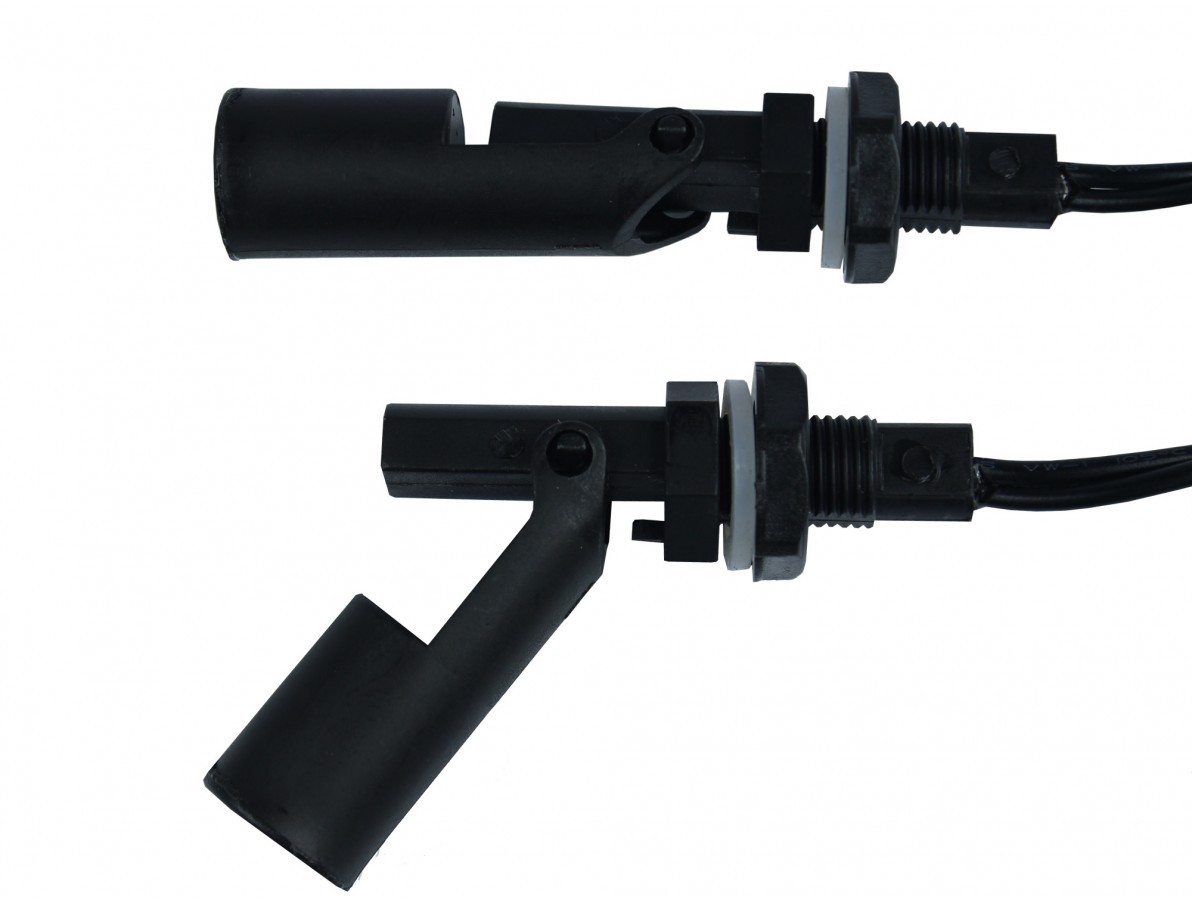

Ele funciona como uma chave magnética, entrando em curto quando a boia horizontal é elevada, consequentemente fazendo com que o microcontrolador execute a função para o qual está programado.
Muito prático, pode ser utilizado ainda para monitorar níveis de aquários, canais de água onde circulam soluções nutritivas em áreas que trabalham com hidroponia, tanques com peixes, entre outros.
Não há um fim específico para sua utilização, a aplicação do Sensor de Nível de Água vai depender da necessidade do projetista. Conheça mais deste inovador equipamento e usufrua dos seus benefícios.
Exemplo de Esquema de Ligação
ACESSE O PROJETO NO BLOG: Blog Usinainfo - SENSOR DE NÍVEL DE ÁGUA COM BOIA HORIZONTAL
CARACTERÍSTICAS:
- Sensor de Nível de Água;
- Sensor de Nível On-Off;
- Compatível com Arduino, PIC, ARM, AVR, etc;
- Ideal para utilização em aquários, tanques de água, entre outros;
- Rosca e porca para fixação;
- Fácil instalação;
- Por meio do microcontrolador pode ligar ou desligar bombas d’ água, de modo a economizar energia e aumentar a vida útil do motor;
- Indicado para hidroponia e aquaponia;
- Excelente relação custo x benefício.
ESPECIFICAÇÕES:
- Tensão de chaveamento (máx.): 100VDC;
- Corrente de chaveamento (máx.): 0,5A;
- Tensão do contato aberto (máx.) : 100VDC;
- Resistência Contato (máx.): 100M Ohms;
- Temperatura de operação: -10 ~ +85°C;
- Extensão do fio: ~35cm;
- Diâmetro: 17mm;
- Diâmetro na rosca: 15mm;
- Comprimento total:~48mm;
- Peso: 23g.
