Introdução
Quando você conecta um LED a uma fonte de energia, é essencial usar um resistor para evitar que ele queime. Neste guia, vou te mostrar como calcular o resistor ideal para o LED e garantir que seu circuito funcione com segurança.
O que Você Precisa Saber
Antes de começar, você precisa conhecer alguns componentes básicos:
– Tensão da Fonte (V): A tensão que vem da sua fonte de energia, como uma bateria de 9V.
– Tensão do LED (Vf): A queda de tensão do LED, que varia de 2V a 3.3V dependendo da cor.
– Corrente do LED (If): A corrente recomendada, geralmente 20mA (0,02A) para LEDs comuns.
Lembre-se de sempre conferir esta informação no datasheet ou especificações.
Como Calcular o Resistor para o LED
Para calcular o resistor necessário, você pode usar a seguinte fórmula:
R = (V – Vf) / If

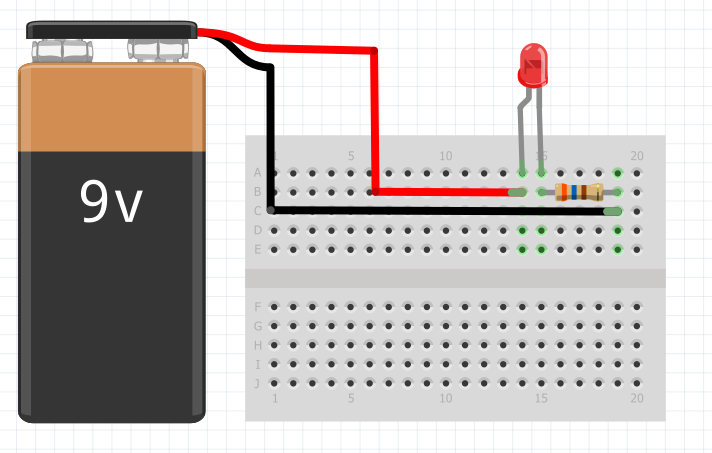

Vamos aplicar isso em um exemplo prático:
– Fonte de Tensão: 9V
– Tensão do LED (Vf): 2V
– Corrente do LED (If): 20mA
Substituindo os valores:
R = (9V – 2V) / 0,02A = 350Ω
Escolhendo o Resistor e sua Potência
Além do valor do resistor, é importante escolher a potência adequada para evitar o superaquecimento. A potência é calculada assim:
P = If² x R
No exemplo anterior:
P = (0,02A)² x 350Ω = 0,14W
Um resistor de 1/4W (0,25W) será suficiente.
Dicas Finais dos Resistores
– Escolha resistores com valores padrão mais próximos, como 330Ω ou 360Ω.
– Sempre opte por uma potência maior se o LED operar por longos períodos.
Cálculo do Resistor para um Motor
Além de LEDs, resistores também podem ser usados para controlar a tensão em motores. Vamos calcular o resistor necessário para um motor com as seguintes especificações:
– Tensão de trabalho: 3-6VDC
– Corrente sem carga: 950mA
Exemplo de Cálculo do Resistor
Vamos supor que você deseja alimentar o motor com uma fonte de 9V, mas o motor opera com uma tensão de 6V. Usando a fórmula básica:
R = (V – Vm) / Im
Onde:
– V é a tensão da fonte (9V)
– Vm é a tensão de operação do motor (6V)
– Im é a corrente do motor em sua eficiência máxima (950mA ou 0,95A)
Substituindo os valores:
R = (9V – 6V) / 0,95A = 3V / 0,95A ≈ 3,15Ω
Portanto, um resistor de aproximadamente 3,15Ω seria necessário. Porém, não existe resistor deste valor no mercado, então sempre arredondamos para cima, encontramos um resistor de 10Ω.
Calculadora de Resistores para LED Usinainfo
Utilize nossa ferramenta simples para auxiliar em seus projetos, calculando de maneira simples e rápida os resistores.
Resistor necessário: 4Ω
Potência Dissipada pelo Resistor
Agora, vamos calcular a potência que o resistor precisaria dissipar:
P = Im² x R
Substituindo os valores:
P = (0,95A)² x 3,15Ω ≈ 2,84W
A potência dissipada pelo resistor seria de aproximadamente 2,84W. Este resistor estaria convertendo essa energia em calor, resultando em desperdício muito grande.
Por Que Não Vale a Pena Usar Resistores Aqui?
Quando lidamos com motores e outros dispositivos que consomem mais corrente, usar resistores para limitar a tensão não é eficiente. Isso porque:
- Desperdício de Energia: O resistor dissipa parte da energia como calor, o que não só é ineficiente, mas também pode exigir resistores de potência maior, aumentando o custo.
- Aquecimento: A potência dissipada de 2,84W gera calor significativo, o que pode exigir um resistor de alta potência e levar a problemas de aquecimento no circuito.
- Alternativas Mais Eficientes: Reguladores de tensão ou conversores DC-DC são alternativas melhores, pois controlam a tensão sem desperdiçar tanta energia.
Conclusão
Enquanto o uso de resistores é comum e eficaz em circuitos de baixa potência, como LEDs, não é recomendado para dispositivos de maior potência, como motores. Nesses casos, outras soluções, como reguladores de tensão e drivers, são mais adequadas e evitam o desperdício de energia.
