Ao trabalhar com projetos de IoT e automação, muitas vezes é necessário utilizar dispositivos que se comunicam por meio do protocolo I2C. Para garantir que o Arduino ou ESP32 se comuniquem corretamente com esses dispositivos, é fundamental descobrir seu endereço I2C.
Neste artigo, vamos ensinar como utilizar um código simples para descobrir o endereço I2C de dispositivos conectados ao Arduino e ESP32, permitindo que você programe de maneira eficiente. Isso é essencial para garantir o funcionamento de sensores, displays e outros periféricos.
O Que é o Protocolo I2C?
O I2C (Inter-Integrated Circuit) é um protocolo de comunicação serial amplamente utilizado em sistemas embarcados. Ele utiliza apenas dois pinos para comunicação: SDA (Serial Data) e SCL (Serial Clock), o que permite que diversos dispositivos compartilhem o mesmo barramento. Cada dispositivo possui um endereço I2C único, que o identifica durante a comunicação.
Vantagens do I2C:
– Permite conectar vários dispositivos ao mesmo barramento.
– Utiliza apenas dois fios, simplificando a fiação.
– É amplamente suportado por microcontroladores como o Arduino e o ESP32.
Descobrindo o Endereço I2C no Arduino
Para identificar o endereço de um dispositivo I2C no Arduino, podemos utilizar um código chamado I2C Scanner, que verifica todos os endereços possíveis e retorna aqueles que estão em uso.
Como Usar o Scanner I2C no Arduino:
1. Abra a IDE Arduino.
2. Vá até Arquivo > Exemplos > Wire > i2c_scanner.
3. Conecte seu Arduino e faça o upload do código.
O código a seguir fará uma varredura completa dos endereços I2C:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 |
#include <Wire.h> void setup() { Wire.begin(); Serial.begin(9600); while (!Serial); Serial.println("\nI2C Scanner"); } void loop() { byte error, address; int nDevices = 0; Serial.println("Procurando dispositivos I2C..."); for (address = 1; address < 127; address++) { Wire.beginTransmission(address); error = Wire.endTransmission(); if (error == 0) { Serial.print("Dispositivo encontrado no endereço 0x"); if (address < 16) Serial.print("0"); Serial.println(address, HEX); nDevices++; } } if (nDevices == 0) { Serial.println("Nenhum dispositivo I2C encontrado."); } else { Serial.println("Varredura concluída."); } delay(5000); } |
Depois de carregar o código, abra o Monitor Serial e veja os endereços dos dispositivos conectados. Caso o monitor exiba um endereço como 0x3C, este será o endereço I2C do seu dispositivo.
Exemplo com ESP32
Assim como o Arduino, o ESP32 também suporta a comunicação I2C e é muito utilizado em projetos IoT. O ESP32, por padrão, usa os pinos D21 para SDA e D22 para SCL, mas é possível configurar outros pinos, se necessário.
O código de varredura é o mesmo utilizado no Arduino, mas deve-se garantir que o ESP32 esteja corretamente configurado com as suas portas:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
#include <Wire.h> void setup() { Wire.begin(21, 22); // Pinos SDA (21) e SCL (22) Serial.begin(9600); while (!Serial); Serial.println("\nI2C Scanner - ESP32"); } void loop() { byte error, address; int nDevices = 0; Serial.println("Procurando dispositivos I2C..."); for (address = 1; address < 127; address++) { Wire.beginTransmission(address); error = Wire.endTransmission(); if (error == 0) { Serial.print("Dispositivo encontrado no endereço 0x"); if (address < 16) Serial.print("0"); Serial.println(address, HEX); nDevices++; } } if (nDevices == 0) { Serial.println("Nenhum dispositivo I2C encontrado."); } else { Serial.println("Varredura concluída."); } delay(5000); } |
Ao rodar o código no ESP32, o monitor serial exibirá os endereços I2C de todos os dispositivos conectados ao barramento.

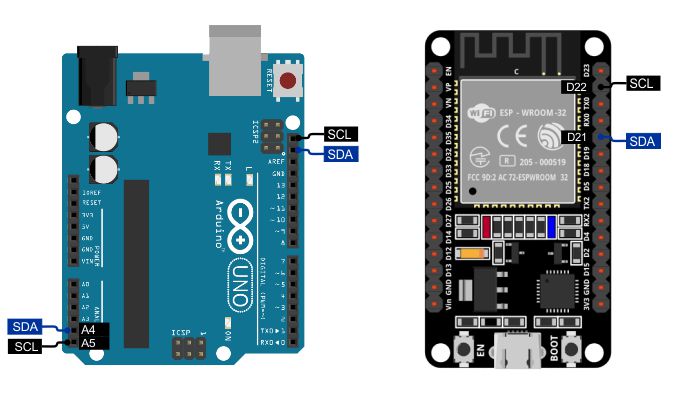

Pinos Padrão interface I2C Arduino e ESP32
Conclusão
Identificar o endereço I2C de dispositivos conectados ao Arduino ou ESP32 é uma etapa essencial para projetos que envolvem sensores e outros periféricos. Com o código de scanner I2C, você pode facilmente descobrir o endereço dos dispositivos e garantir uma comunicação eficiente em seus projetos.
Agora que você sabe como descobrir o endereço I2C, pode prosseguir com a programação dos seus dispositivos de forma prática e precisa. Aproveite para explorar mais tutoriais e dicas em nosso blog e amplie seus conhecimentos em eletrônica e IoT!
