Conhecendo o Soprador de Ar Quente da Estação de Solda

O Soprador de Ar Quente da Estação de Solda e a Resistência são peças fundamentais que todo técnico deve conhecer e dominar o assunto, pois em algum momento você vai precisar trocar a resistência da sua estação de dessoldagem ou mesmo trocar unicamente a resistência de aquecimento.

Soprador de Ar Quente da Estação de Retrabalho

A manopla de ar quente das estações de solda é uma das partes mais importantes das estações, pois é nela que o ar é aquecido até a temperatura desejada. Existem diferentes tipos de manoplas, cada uma com suas características, um dos mais utilizados é o sistema onde tem-se apenas a resistência dentro da manopla e o ar comprimido é gerado na base da estação.



As estações mais comercializadas no mercado utilizam um sistema de ar gerado por um compressor o qual fica localizada internamente as estações. Esse ar comprimido é transferido através de uma mangueira até a manopla.



Resistência para Estação de Retrabalho

Dentro da soprador de ar quente tem-se a resistência que realiza o aquecimento, o sensor que monitora a temperatura e o vidro de quartzo o qual concentra o ar quente. Ao realizar a troca da resistência da estação, deve-se observar se a mesma possui ou não o sensor termopar, essa observação é possível verificando-se o número de conexões disponíveis na resistência.



O aquecimento do ar é realizado através de uma resistência de níquel cromo entrelaçada em um molde de cerâmica. O material de níquel cromo é muito utilizado, pois sua composição química proporciona um boa resistência a oxidação, especialmente sob condições de mudança frequente ou grandes flutuações de temperatura.

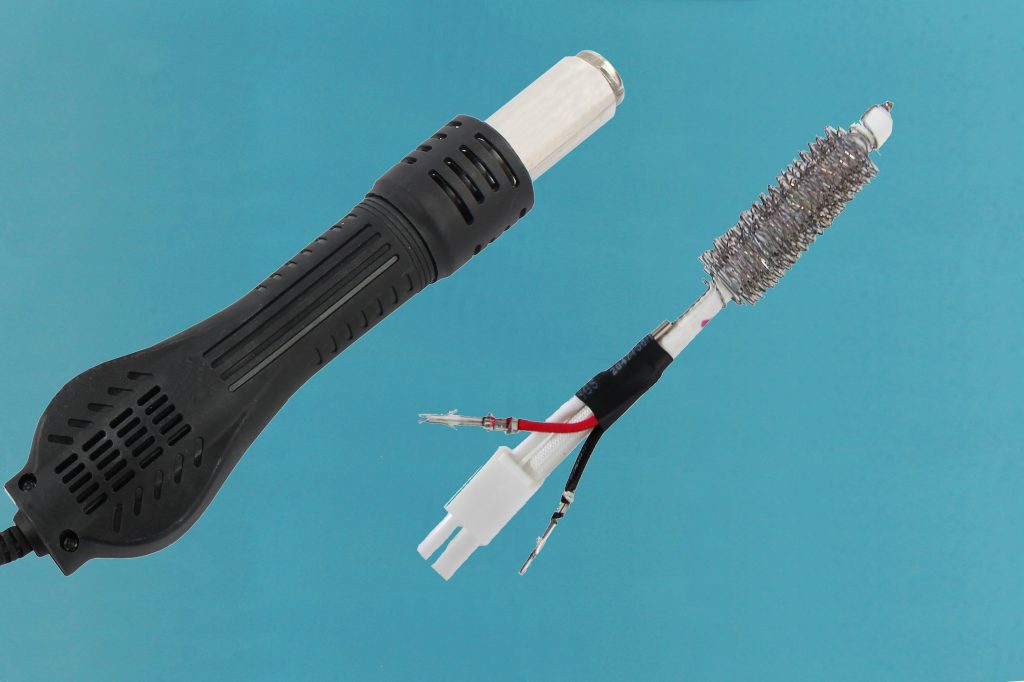

As resistências das estações de solda e retrabalho podem ter resistividades variadas conforme a tensão de trabalho para a qual ela é produzida. Na figura abaixo temos um modelo de resistência utilizada na maioria das estações que possuem o compressor de ar dentro da sua base.

O valor da resistividade obtida em média nas resistências aplicadas a tensão de 220V é de aproximadamente 90 ohms. Já as resistências produzidas para trabalhar em 127V possuem uma resistividade próxima a 45 ohms.



Sensor de Temperatura do Soprador

Na maioria dos modelos de estações de solda é encontrado um sistema de controle, que mantém a temperatura constante, isso garante uma maior segurança no processo de soldagem bem como uma maior durabilidade da resistência e do soprador de  ar quente da estação de solda.



O controle de temperatura das estações de ar é realizado através do monitoramento do sensor localizado junto à resistência. Esse sensor é conhecido como termopar, é fabricado juntando-se dois diferentes tipos de metais. Quando submete-se essa junção a diferentes temperaturas,  a  composição  química  dos metais gera uma tensão da ordem de mV, princípio este conhecido  por  SEEBEK.





A tensão gerada pelo sensor termopar é então enviada ao circuito eletrônico, que faz a leitura convertendo o valor obtido para um padrão conhecido. Com o valor da temperatura conhecidos, o circuito realiza o controle da energia que será enviada para a resistência, variando com isso a temperatura do ar gerado pela estação.



Vidro de Quartzo presente no Soprador

Junto à manopla de ar e envolvendo a resistência é encontrado o vidro de quartzo. O vidro de quartzo é um material totalmente puro que se parece exatamente como o vidro normal, mas tem muitas propriedades diferentes. Ele se destaca pela resistência química e térmica com temperatura de derretimento em +/-1300°C. Também se destaca pela resistência ao choque térmico e pela alta transparência para luz.



O vidro de quartzo é encontrado na Soprador de Ar Quente da Estação de Solda no melhores modelos do mercado e tem a função de concentrar a temperatura no centro da mesma, proporcionando uma maior eficiência do sistema e garantindo também que os outros componentes da manopla não sofram deformações com a elevada temperatura a que seriam submetidas.
