Descubra os Segredos de como Identificar o Positivo e Negativo dos Seus LEDs!

Os LEDs são componentes essenciais em muitos projetos eletrônicos, mas uma das dúvidas mais comuns é como identificar a polaridade correta dos terminais. Este guia vai te mostrar alguns...

Os LEDs são componentes essenciais em muitos projetos eletrônicos, mas uma das dúvidas mais comuns é como identificar a polaridade correta dos terminais. Este guia vai te mostrar alguns segredos de como identificar o positivo e negativo dos seus LEDs para você nunca mais errar na hora de ligar um LED.



Meu LED está com os Terminais do Mesmo Tamanho, e Agora?

Se você está com um LED cujos terminais têm o mesmo tamanho, não se preocupe! Existem várias formas de identificar qual é o positivo e qual é o negativo, portanto continue a leitura e descubra inúmeras maneiras diferentes!

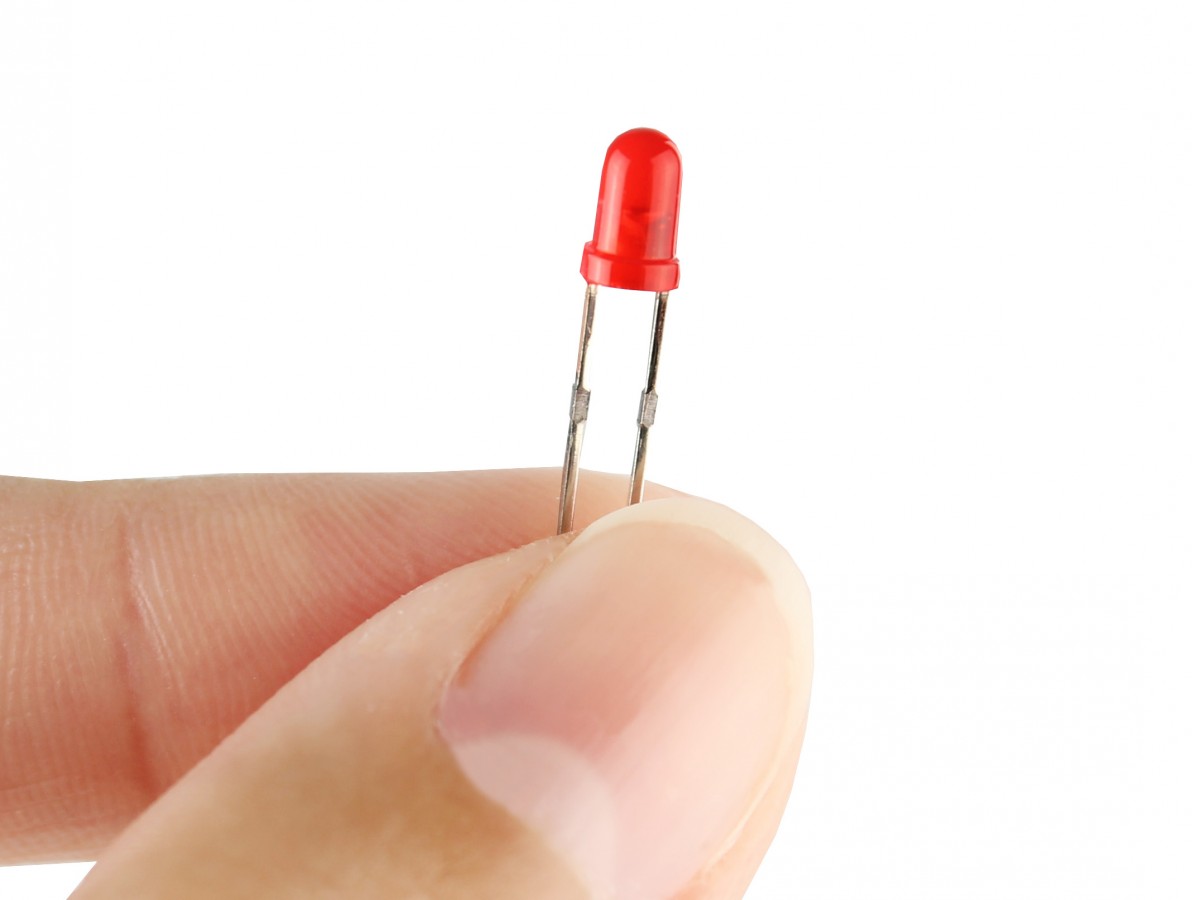

1. Terminal Maior é o Positivo do seu LED

Normalmente, verificamos o terminal maior do LED, o qual é o positivo. Mas, se você já cortou os terminais e não consegue mais diferenciá-los pelo tamanho, continue lendo para descobrir pequenos truques para identificar o positivo e negativo dos seus LEDs de outras maneiras.

2. Olhe seu LED Contra a Luz

Não só os terminais nos ajudam a descobrir sua polaridade, como também sua parte interna, tente segurar o seu LED contra a luz e observe a parte metálica dentro dele. O terminal que está conectado à parte metálica menor é o positivo. 💡

Identificação do positivo e negativo do led comum

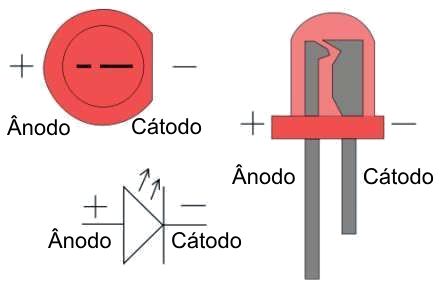

Identificando a polaridade do LED pela parte metálica

É isso mesmo, os terminais são invertidos do que esperamos dos seus nomes, então grave em sua cabeça, o maior é o menor e o menor é o maior!

Identificando a Polaridade em LEDs SMD

Os LEDs SMD (Surface-Mount Device) possuem algumas características específicas que ajudam a identificar a polaridade.



 3. O Terminal Negativo do seu LED com a Faixa Verde ou ‘T’

Atualmente a maioria dos LEDs SMD tem uma marcação, como um ‘T’ ou uma faixa verde, indicando o terminal negativo. Use uma lupa para ver esses detalhes com mais clareza. 👀🔎

Como identificar o negativo LED SMD

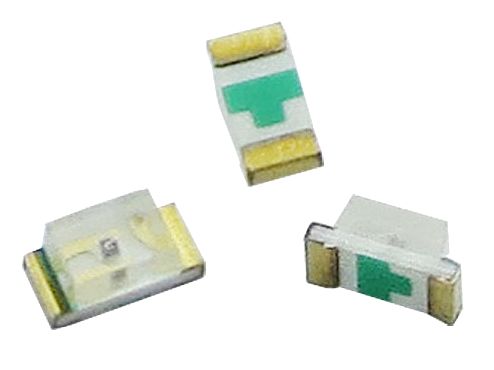

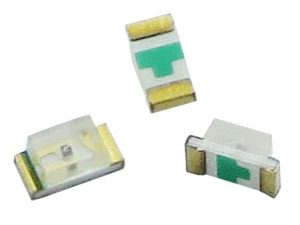

Exemplo LED’s smd com faixa verde para identificação

Essa é muito útil na hora de testarmos LED’s smd em uma PCB que estamos procurando defeitos, evitando assim a queima do LED e verificando se ele está funcionando perfeitamente.



4. Identifique o Chanfro em Alto-Relevo no Terminal Positivo do LED SMD

Nos LEDs SMD de alto brilho com carcaça branca,  é possível observar um chanfro em relevo, com a finalidade de facilitar a identificação do terminal positivo do LED. ⛰️

Como identificar positivo LED SMD alto brilho

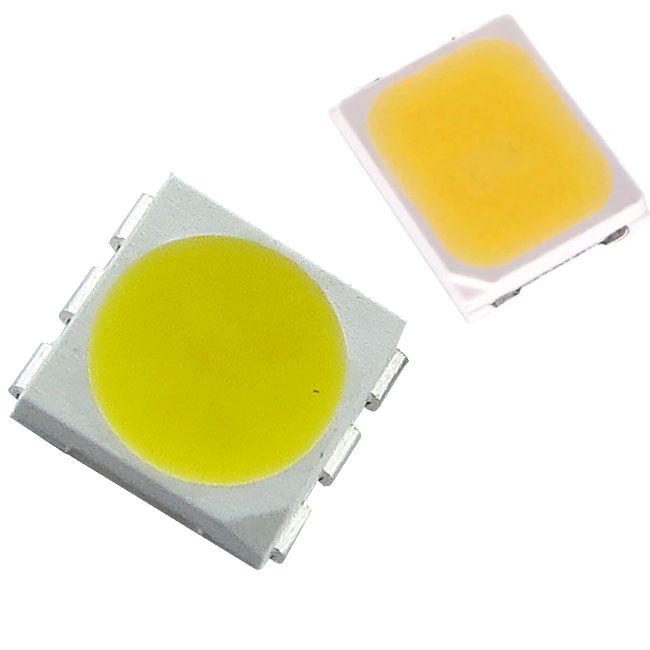

LED SMD de alto brilho com chanfro em relevo

Pequenos detalhes fazem uma grande diferença, não é mesmo? Para quem eventualmente vai trabalhar com um refletor ou lanternas esta dica é valiosa.



Dicas Finais

Então agora que você sabe como identificar a polaridade dos seus LEDs, é hora de aplicar esse conhecimento nos seus projetos. Lembre-se em primeiro lugar de sempre verificar antes de conectar para evitar danificar os componentes e se necessário calcular o resistor limitador de corrente.

Me conta aqui nos comentários, quais dessas dicas você não conhecia? Você conhece alguma outra? Então conta para nós!
