O Leitor Biométrico Arduino é um produto que pode agregar além de funcionalidade e praticidade, bastante qualidade aos mais diversificados projetos. Utilizando em instalações residenciais, comerciais e industriais, este pequeno equipamento possui uma facilidade extremamente grande de se encaixar em diversas situações.
Quem nunca saiu de casa e se esqueceu das chaves e depois teve que ficar para o lado de fora até que alguém chegasse, ou que tenha pensado em um modo seguro e profissional de controlar o tráfego de pessoas em sua empresa? Visando lhe proporcionar um projeto simples e prático para lhe sanar esta dificuldade, o Blog Usinainfo lhe trás o projeto de controle de acesso com leitor biométrico.
Leitor Biométrico Arduino
O Sensor de Digitais é um sensor biométrico desenvolvido para auxiliar hobistas e projetistas no desenvolvimento de projetos de automação residencial, por exemplo, tornando possível a leitura das impressões digitais dos dedos através de um chip DSP de alta potência e precisão, o que torna a utilização deste produto ainda mais prática e simplificada.
Quando utilizado em projetos dos mais diversificados, o Leitor Biométrico possui a capacidade de armazenar uma diversidade consideravelmente grande de digitais dentro da sua memória flash onboard, gravando aproximadamente 120 impressões digitais.
Através do seu fácil sistema de utilização e sua compatibilidade extremamente grande com diversos tipos de microcontroladores, o Sensor de Digitais pode ser utilizado para sistematizar diversos projetos estudantis, inclusive projetos de uso profissional para controle de acesso de empresas e residências, por exemplo.
Constituído por seis fios, o Leitor Biométrico utiliza somente quatro destes para realizar o seu funcionamento, no qual temos um fio que corresponde ao GND, VCC, TX e RX, observe a relação de cores:
– Preto: GND;
– Branco: RX;
– Verde: TX;
– Vermelho: VCC.
Para auxiliar em seu projeto, recomendamos a soldagem de pinos juntos aos fios do seu conector que tendem a diminuir eventuais problemas no desenrolar de seu projeto e agregar maior qualidade e profissionalidade ao mesmo.
Teste Prático Leitor Biométrico Arduino
Para realizar este projeto precisamos seguir dois passos simples nos quais um será responsável por realizar a leitura e a armazenagem dos dados e o outro pela leitura e a verificação da digital, a qual irá apresentar uma porcentagem específica de compatibilidade para cada análise.
Antes de darmos início à programação do Leitor Biométrico, entre no link abaixo e realize o Download da biblioteca necessária para o desenvolvimento do referente projeto.
Depois de realizado o download, descompacte a pasta “Sensor Biométrico” na pasta exemplos do Arduino e a pasta “Sensor Biométrico Library-master” na pasta Library do Arduino.
1° Passo do Projeto
Neste primeiro momento vamos realizar a conexão do nosso equipamento junto ao Arduino para realizar a leitura e o cadastramento das digitais, processo o qual será melhor detalhado no transcorrer do projeto em um passo-a-passo ilustrativo e de fácil compreensão.
OBS: O pino Amarela e Azul contido no cabo do produto não será utilizado em nosso projeto.
Produtos Utilizados no Teste
1 Arduino UNO R3 + Cabo USB AB;
1 Leitor Biométrico para Arduino;
1 Barra de pinos macho 1×40 (utilizado 4 unidades).
Montagem Física (Hardware)

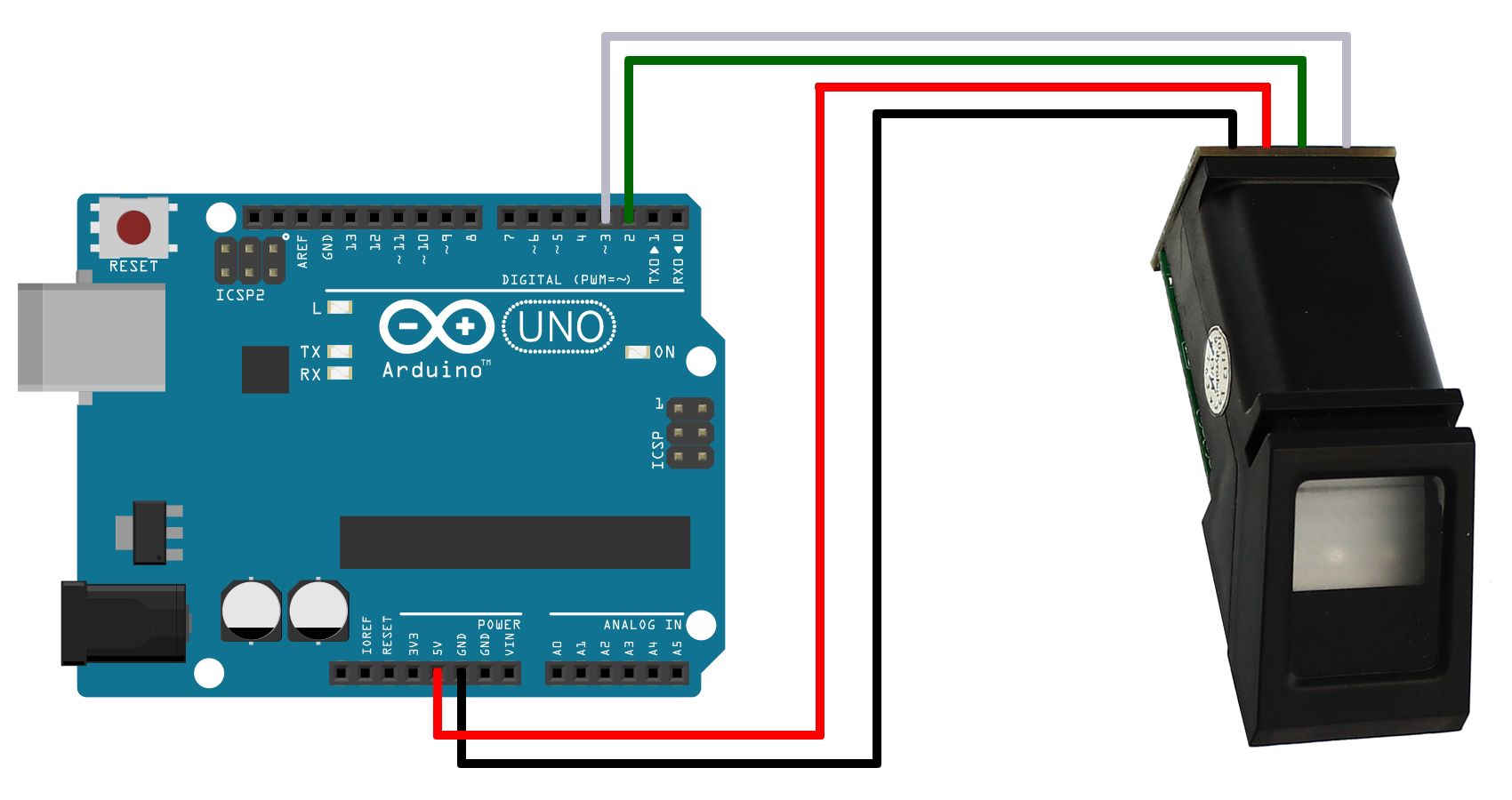

Para fazer a ligação correspondente basta observar com atenção o esquema abaixo e reproduzir em seu projeto a pinagem utilizada.
Esquemático Leitor Biométrico Arduino
Funcionamento do Programa (Software)

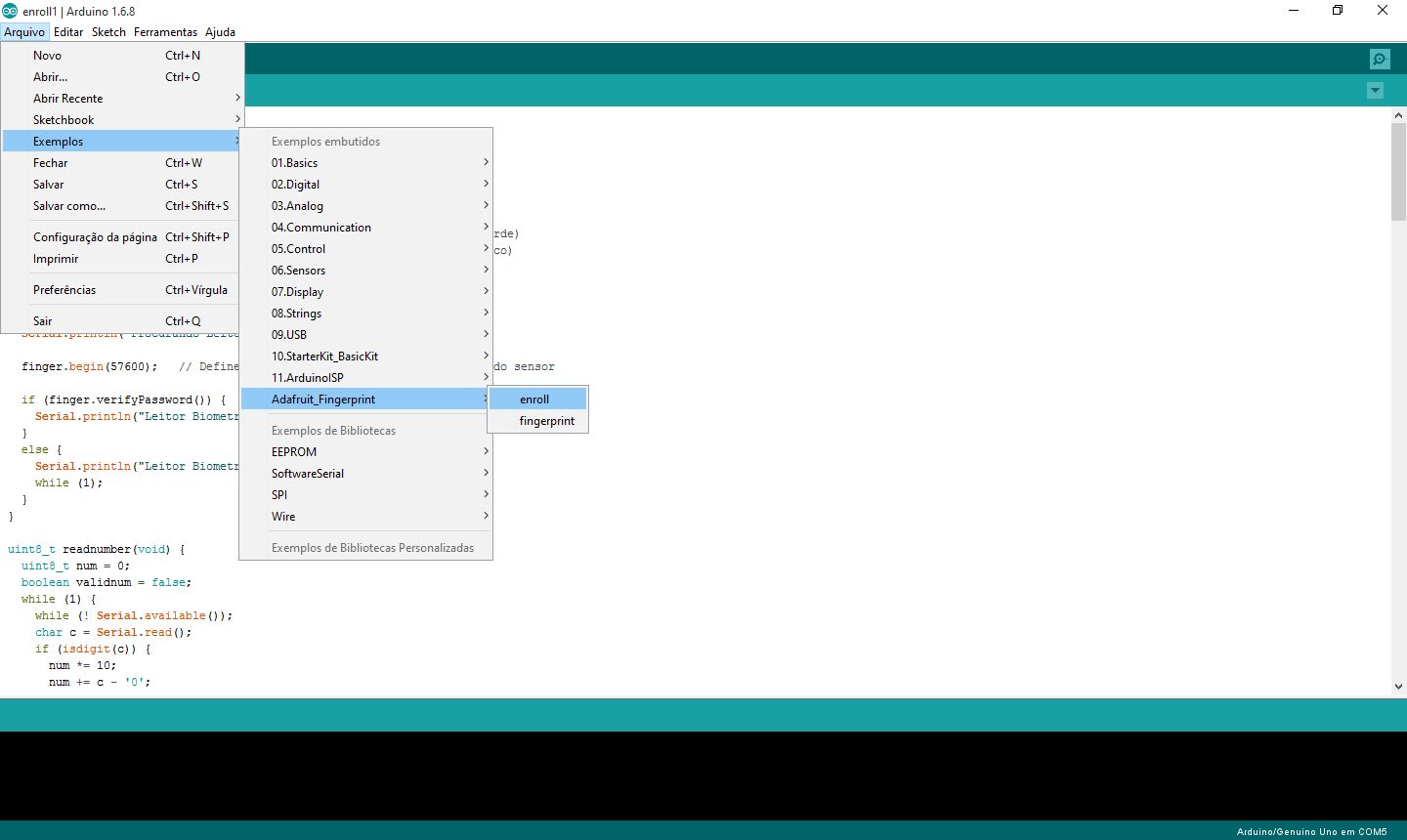

Para este primeiro exemplo, vamos utilizar o código contido na pasta exemplos do Arduino e localizado em “C:\Program Files (x86) > Arduino > examples > Adafruit_Fingerprint” e selecionar a pasta “enroll” ou diretamente através da IDE do Arduino, como pode observar abaixo:
Biblioteca Leitor Biométrico Arduino
Funcionamento do Leitor Biométrico Arduino

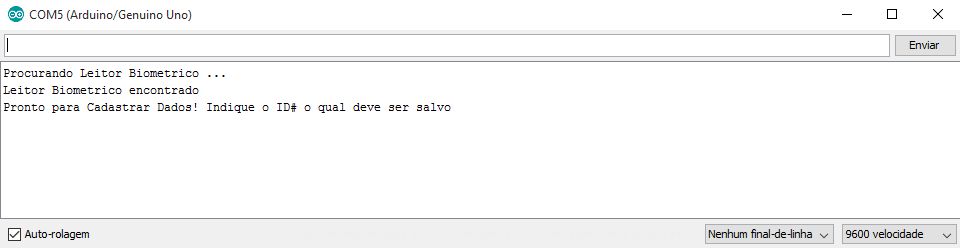

Após compilar o código abra o Monitor Serial de sua IDE através do ícone localizado no canto superior direito da tela. Ao abrir a janela, o sistema irá realizar o reconhecimento do leitor biométrico e avisará em sua tela estiver tudo certo para prosseguir:
Caso o sistema denuncie algum problema como o não reconhecimento do leitor biométrico, recomendamos que verifique as suas conexões devido à possibilidade de algum dos cabos estar mal conectados e que acabam impedindo a comunicação entre o seu Arduino e o seu Leitor Biométrico.

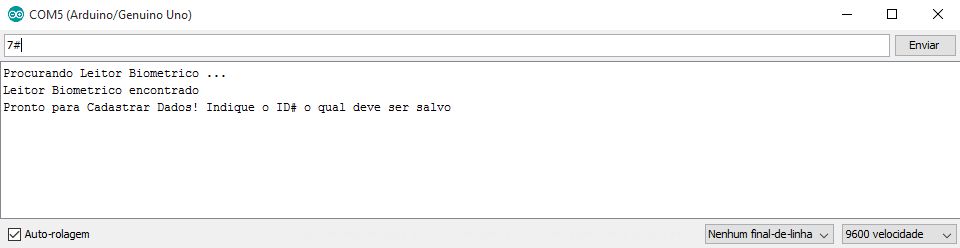

Como solicitado, o próximo passo é fazer a denominação da digital a ser salva, a qual deve ser feita identificando o valor que deve variar de 1 a 120 seguido com um # (jogo da velha), dê enter e realize o cadastramento da digital.

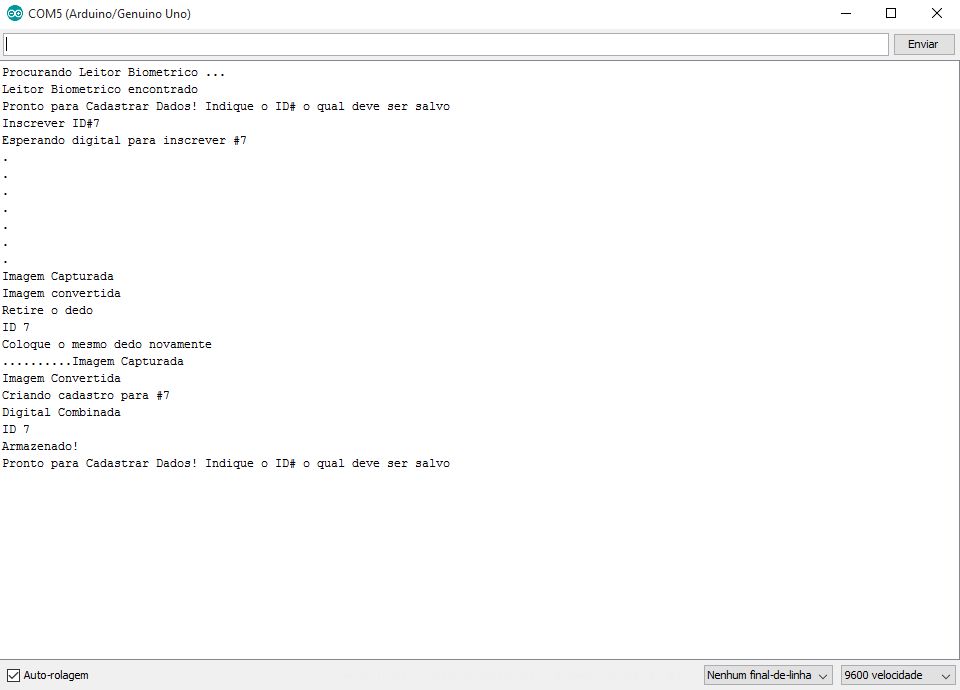

Siga as instruções exibidas na tela e pronto! Sua digital já está cadastrada.
2° Passo do Projeto
Neste segundo momento vamos realizar a conexão do nosso equipamento junto ao Arduino para realizar a leitura das digitais já salvas em nosso Equipamento, processo o qual será melhor detalhado no transcorrer do projeto em um passo-a-passo ilustrativo e de fácil compreensão.
OBS: O pino Amarela e Azul contido no cabo do produto não será utilizado em nosso projeto.
Produtos Utilizados no Teste
1 x Arduino UNO R3 + Cabo USB AB;
1 x Leitor Biométrico para Arduino;
1 x LED Vermelho;
1 x LED Verde;
1 x Protoboard;
Montagem do projeto com Leitor Biométrico Arduino (Hardware)

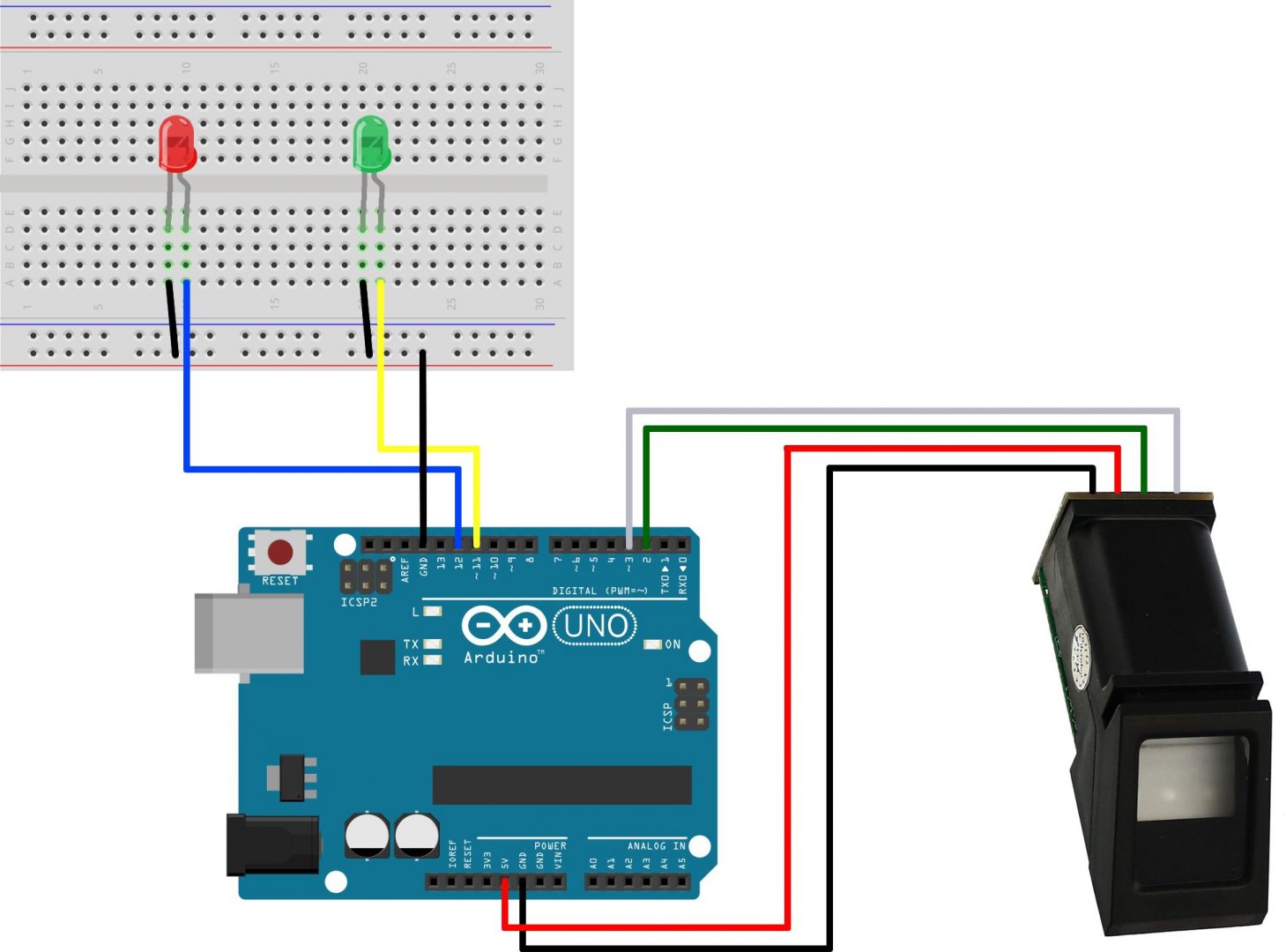

Para fazer a ligação correspondente basta observar com atenção o esquema abaixo e reproduzir em seu projeto a pinagem utilizada.
Esquemático Projeto Leitor Biométrico Arduino
Funcionamento do Código (Software)

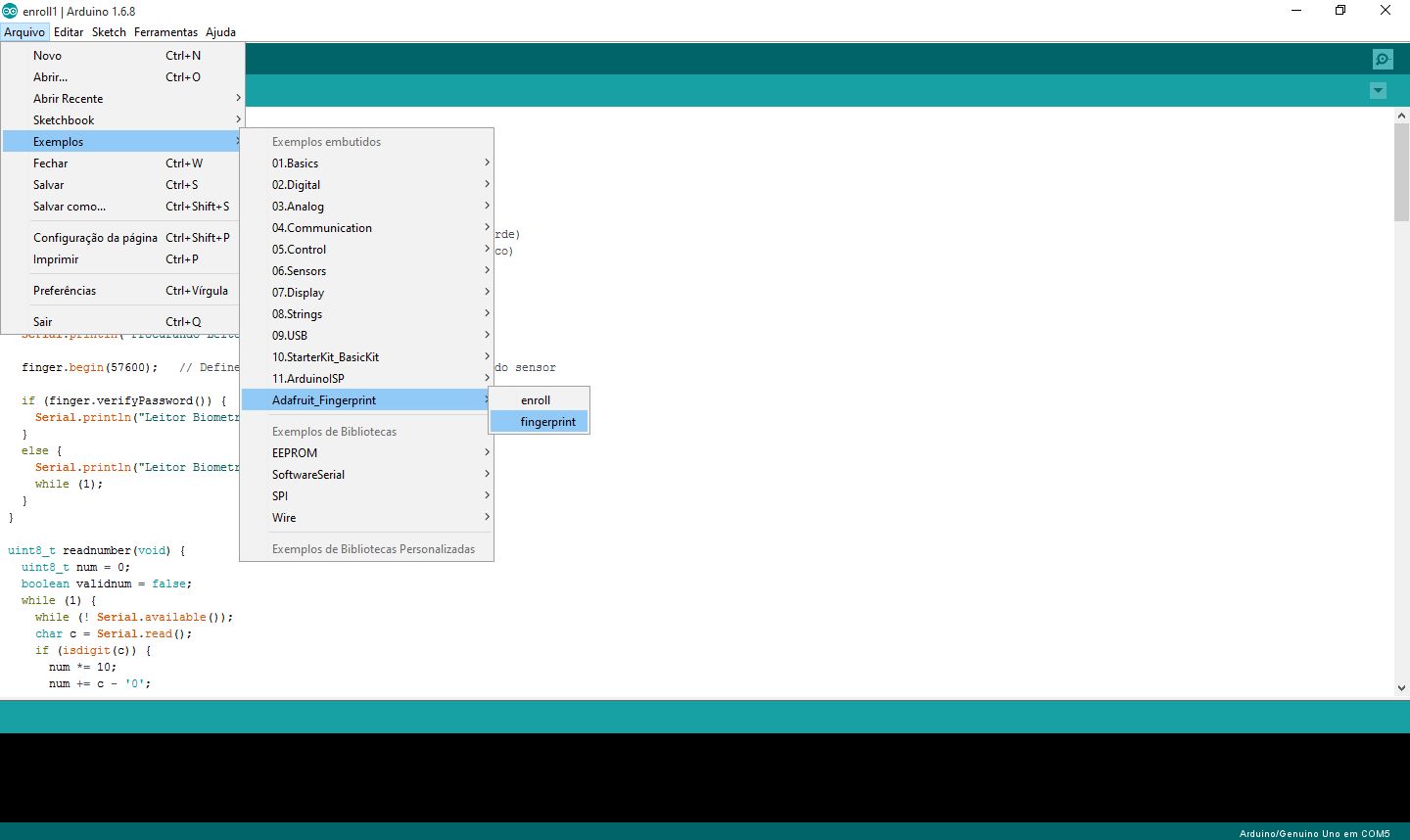

Para este segundo exemplo, vamos utilizar o código contido na pasta exemplos do Arduino e localizado em “C:\Program Files (x86) > Arduino > examples > Adafruit_Fingerprint” e selecionar a pasta “fingerprint” ou diretamente através da IDE do Arduino, como pode observar abaixo:
FUNCIONAMENTO DO LEITOR BIOMÉTRICO ARDUINO

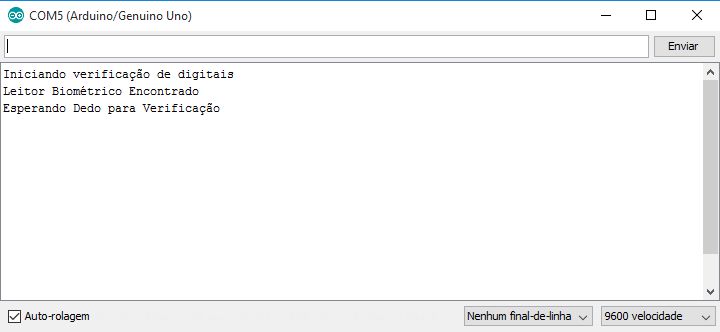

Após compilar o código abra o Monitor Serial de sua IDE através do ícone localizado no canto superior direito da tela. Ao abrir a janela, o sistema irá realizar o reconhecimento do leitor biométrico e avisará em sua tela estiver tudo certo para prosseguir:
Caso o sistema denuncie algum problema como o não reconhecimento do leitor biométrico, recomendamos que verifique as suas conexões devido à possibilidade de algum dos cabos estar mal conectados e que acabam impedindo a comunicação entre o seu Arduino e o seu Leitor Biométrico.

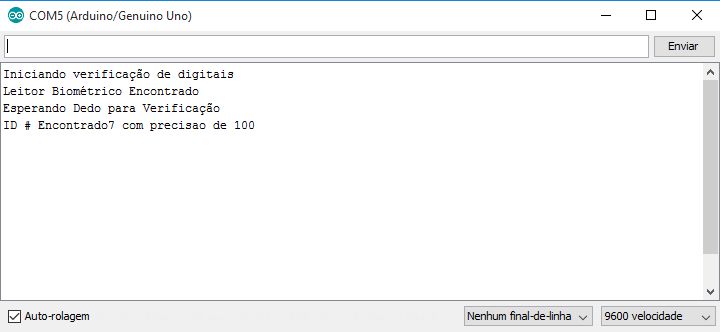

Como solicitado, o próximo passo é fazer o reconhecimento da digital salva anteriormente, a qual deve ser feita com o mesmo dedo utilizado anteriormente, ou seja, se utilizar outro dedo para fazer a verificação, o Sensor não irá reconhecer.
Após ter analisado a sua digital, o Sensor irá realizar o reconhecimento e se positivo, indicar o grau de precisão adquirido no momento da análise, fazendo com que o LED Vermelho se apague e ascenda o LED Verde, observe:
Conclusão
– O Sensor de Leitura Biométrica é um produto de grande funcionalidade que pode ser aplicado nos mais diversificados projetos e visando lhe auxiliar nas mais diversificadas ocasiões, porque se preocupar com o controle de acesso de sua empresa se você tem este pequeno e prático sensor, capaz de identificar uma quantidade relativamente grande de funcionários? Porque se preocupar com chaves quando você tem uma na ponta do seu dedo?
