Você comprou uma placa ESP mas ela apenas não tem a versão com antena externa e o seu sinal está ruim? Nem tudo está perdido! Com essa modificação utilizando uma antena externa, vamos melhorar o sinal.
Certamente que com essa pequena modificação, sendo relativamente mais fácil que mover o resistor SMD de algumas placas com conectores externos, você vai conseguir implementar uma antena externa ao seu módulo de maneira simples.
Mão na massa!
Antes de tudo, vamos var precisar de um ESP ou outro gadget que deseja realizar a modificação, como um sonoff, aonde seu problema esteja sendo sinal Wi-Fi.
Precisamos de um conector UFL para inverter a polaridade do conector SMA. Com a ponta UFL, também conhecida como pig-tail, removida e 5mm de cabo e malha expostos com solda para que possamos realizar a soldagem posteriormente.
E uma antena de polaridade inversa SMA 2,4GHz como os seguintes modelos:
Antena ESP8266 2.4Ghz 3dBi / ESP8266 External Antenna + Cabo Pigtail UFL/IPX1 2mm com conector SMA Fêmea
Antena Wifi 2.4GHz 3Dbi UFL/IPX1 2mm para ESP32, ESP8266 ESP-07 e HLK-RM04

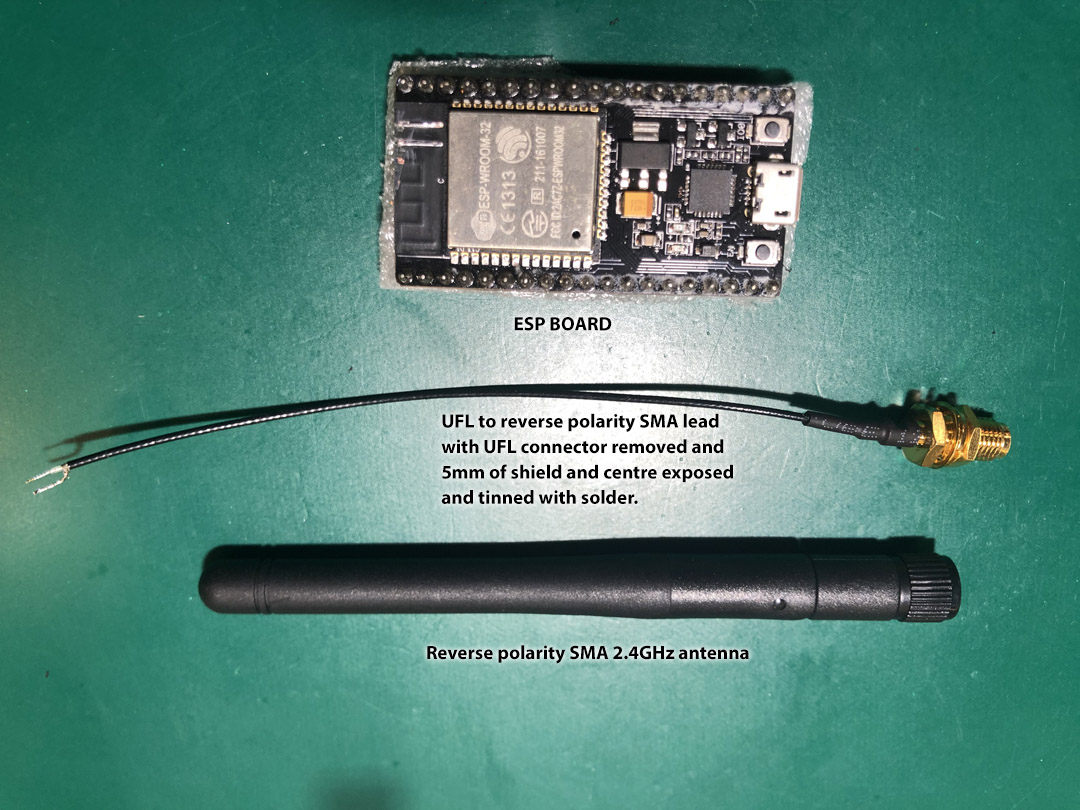

Materiais para realizar a modificação de antena
Então com estes materiais em mãos, iremos realizar uma pequena raspagem leve em sua antena existente, como nas imagens abaixo.

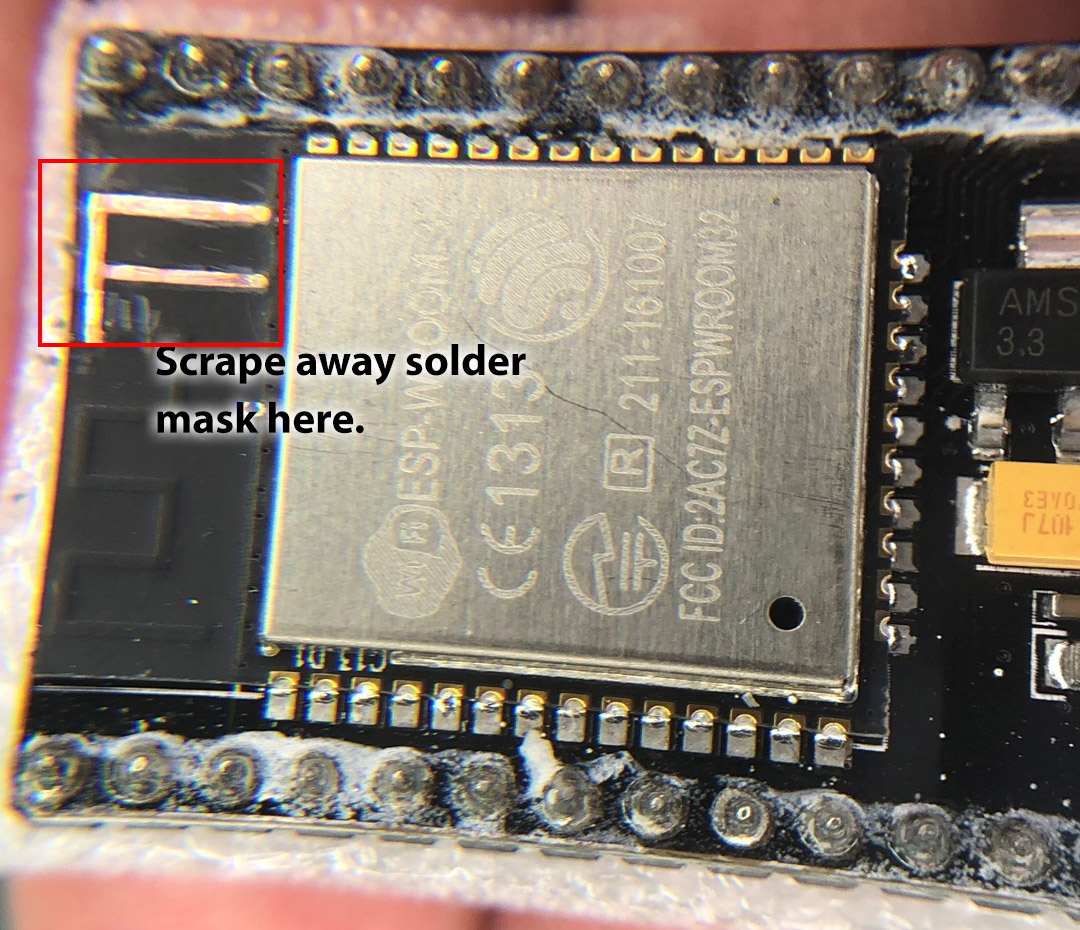

Raspagem da antena integrada
Agora iremos remover esses traços, raspando deforma mais brusca, deixando assim 2 trilhas.

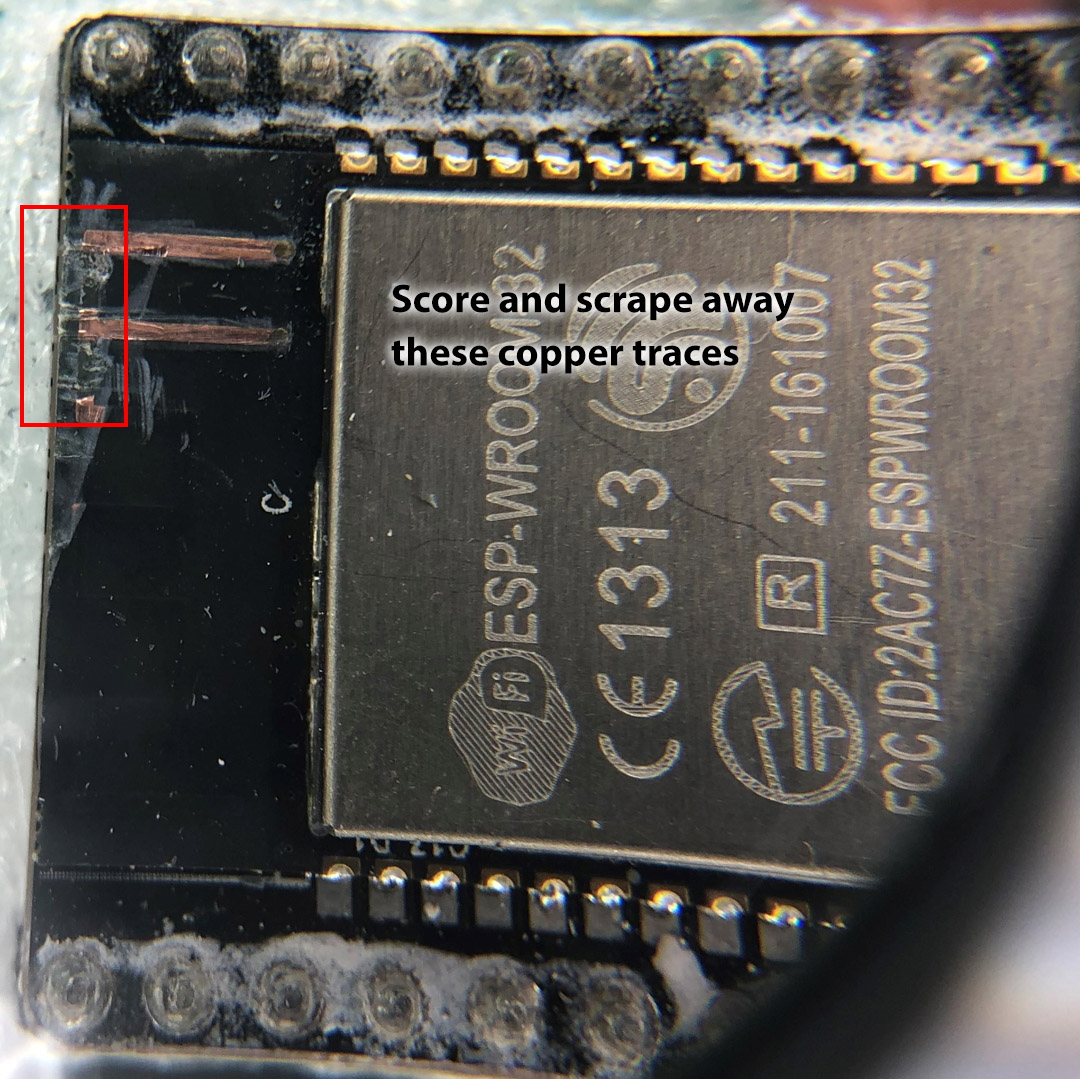

Trilhas antena ESP32
Colocamos um pouco de solda nessas trilhas.

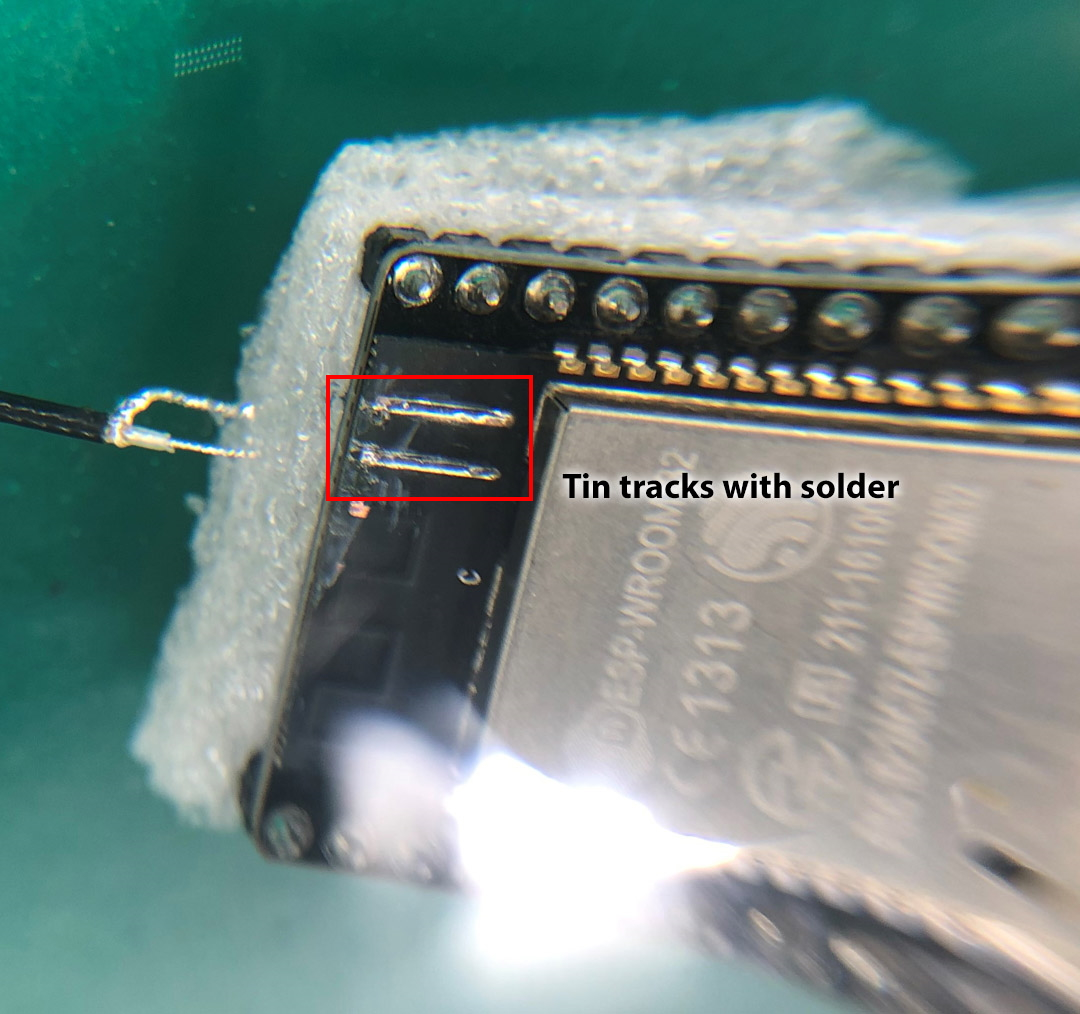

Trilhas estanhadas antena integrada

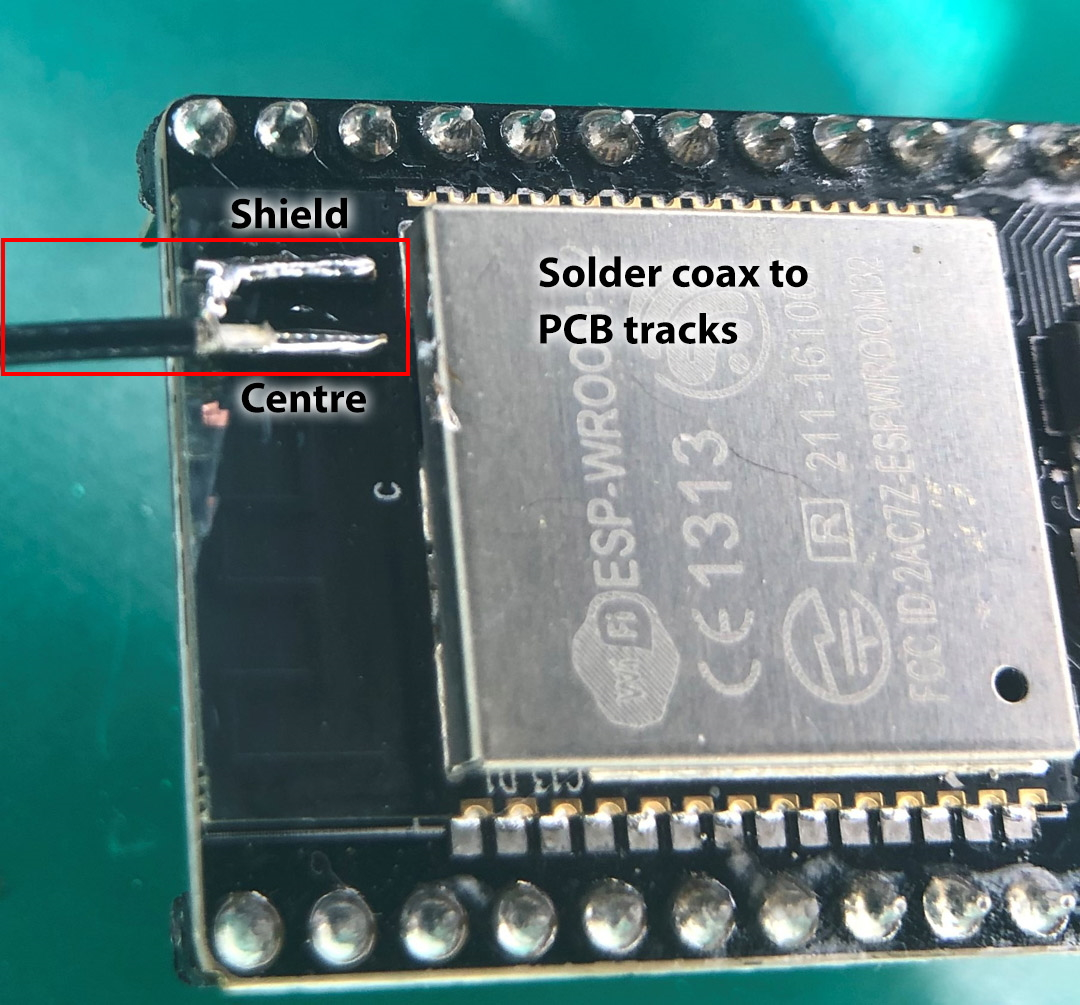

Soldagem cabo UFL da antena externa
Soldamos o cabo coaxial nas trilhas da PCB, sendo o shield (“negativo”) da antena na direita, aonde é o início da antena. E por fim soldamos o centro da antena (“sinal”) no outro terminal.
Portanto para acabamento usamos cola quente ou epóxi para fixarmos e não correr risco de movimento, quebrando nossas trilhas.

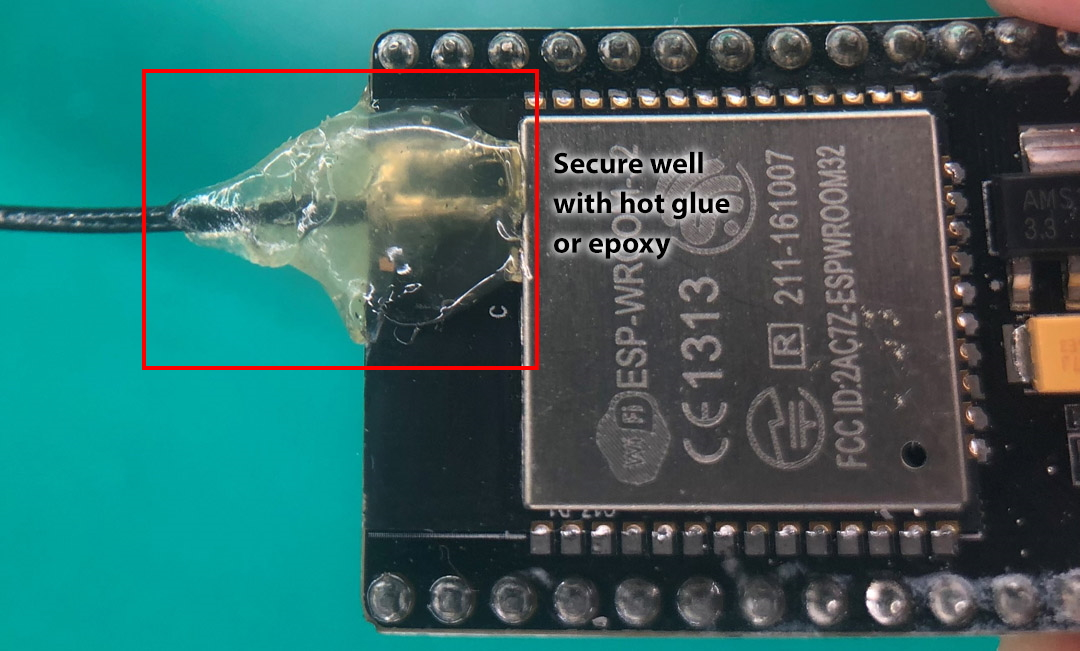

Acabamento contra movimentos mecânico antena externa esp32
Pronto para uso!
Conforme os usuários que realizaram esta modificação, geralmente ela traz uma melhora de 20% no sinal.

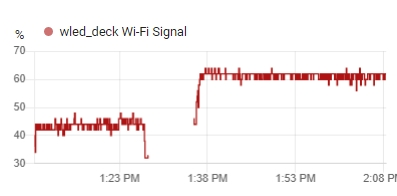

Ganho de sinal RSSI
Conforme esses dados coletados e outros do Fórum fonte, podemos perceber que os resultados variam, desde a placa, microcontroaldor, solda e antenas irão influenciar no ganho ou perda de sinal.
Modificando Outros dispositivos Wi-Fi
Além do seu ESP, você pode realizar em outras placas como sonoff, fitas de LED, lâmpadas inteligentes, etc.

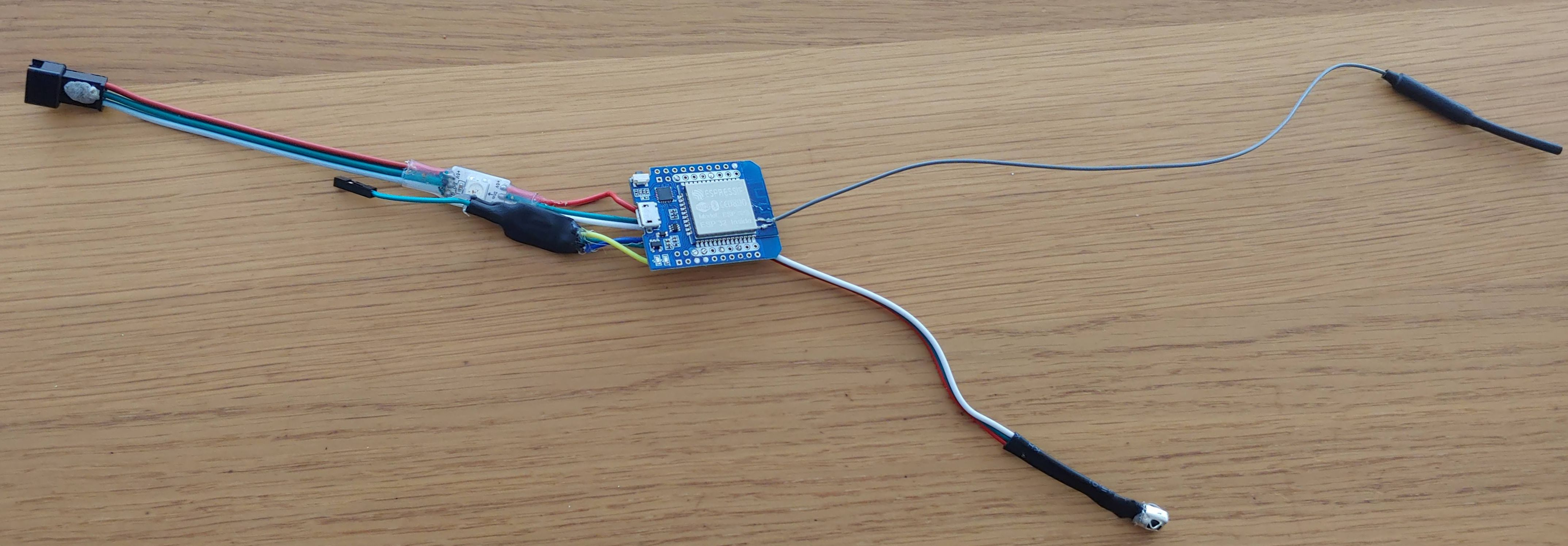

ESP32 Mini

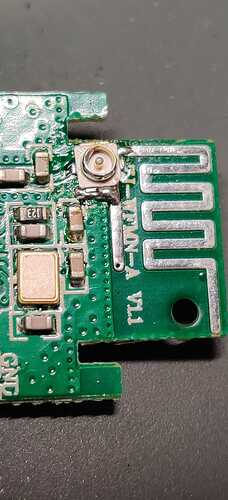

Fita de LED modificada

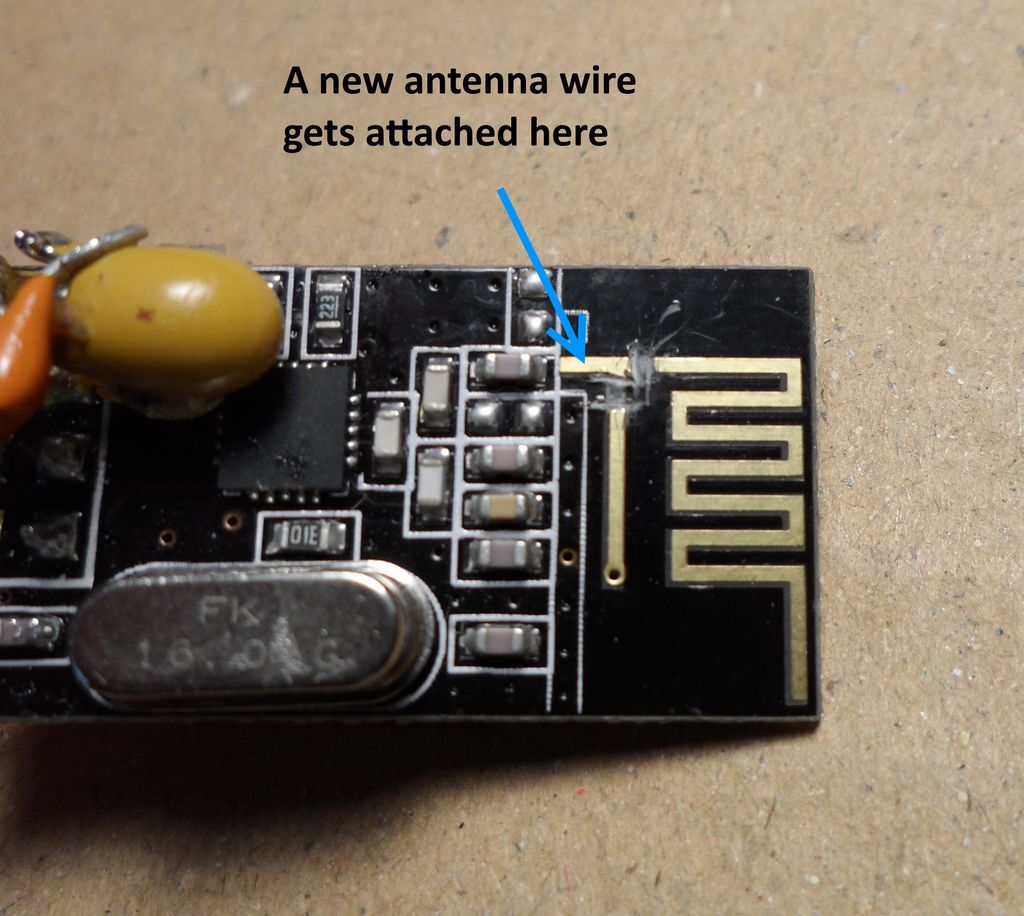

ESP8266 modificação antena

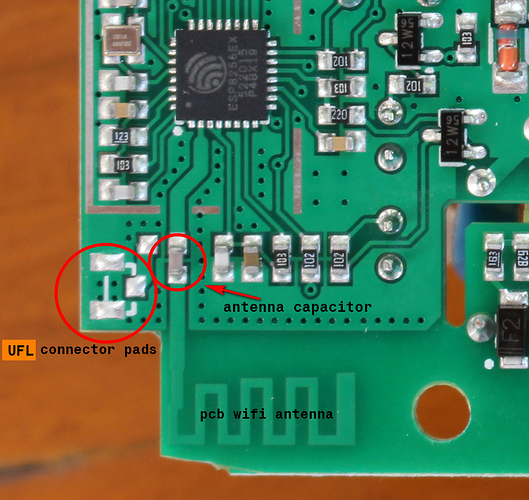

Adaptação Antena Externa Sonoff
Assim, neste sonoff é necessário cortar após o capacitor a trilha para a antena integrada na placa, como feito no ESP32, aonde foi realizada a raspagem da trilha.
Artigo traduzido das informações do Fórum Home Assistant.
