Neste projeto trabalharemos com dois produtos em conjunto que podem ser facilmente aplicado em junto ao Arduino, trata-se do Módulo Display 7 segmentos TM1638 e do Sensor de temperatura digital à prova d’água – DS18B20.
O módulo é basicamente uma placa eletrônica para Arduino que agrega diversas funcionalidades, podendo ser utilizado em outros microcontroladores, já que trabalha com um protocolo three-wire, mais conhecida como SPI (Serial Peripheral Interface) que utiliza somente 3 fios de comunicação, facilitando assim sua aplicação.
Por sem um acessório completo, o Módulo Display 7 segmentos TM1638 conta um funcional conjunto de 8 dígitos de 7 segmentos, 8 leds vermelhos, além de 8 botões de ajuste (push button) que podem ser utilizados para as mais diferentes finalidades.
É ideal para o desenvolvimento de painéis de controle em projetos robóticos ou mesmo de automação residencial, já que as funções podem ser programadas de forma diversa.
O Sensor de Temperatura DS18B20, por sua vez, foi desenvolvido para suprir a necessidade de projetistas que necessitam medir a temperatura de líquidos sem danificar seus equipamentos, já que pode ser submerso na água, por exemplo.
A sua característica de ser a prova d’ água deve-se ao material de produção integrado em sua cápsula: aço inoxidável, contando ainda com cabo totalmente revestido em material isolante para que não sofra os efeitos da umidade.
Em geral, mostra-se ideal para controle da temperatura em grandes ambientes ou mesmo em reservatórios de água, podendo alcançar medidas de temperatura de até 125ºC.
Produtos Utilizados no Projeto Módulo Display 7 Segmentos TM1638
- 1 x Módulo Display 7 Segmentos + 8 Leds + 8 Push Buttons Programáveis – TM1638;
- 1 x Sensor de Temperatura DS18B20 à Prova DÁgua;
- 1 x Kit de Resistor 4k7;
- 1 x Arduino UNO;
- 1 x Kit Jumpers Premium Macho/Fêmea.
Montagem do Projeto
Como já descrito, a conexão deste dispositivo com o Arduino é muito simples, verifique no esquema abaixo:

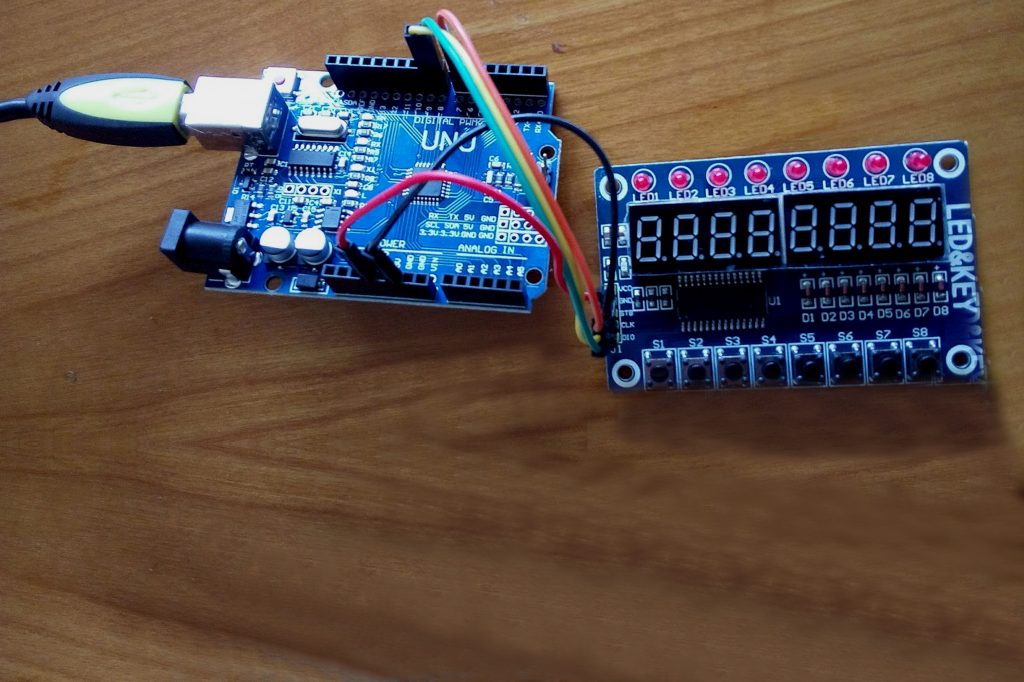

Projeto Módulo Display 7 segmento TM1638 com DS18B20
Código de Programação
Abaixo você pode copiar e utilizar o código diretamente na sua programação. Fique a vontade para modificar e adicionar maiores funcionalidades. Utilize a biblioteca disponível no github.
[crayon-673f399048762024021780/]
Conclusão
Durante os testes o Módulo Display 7 segmentos TM1638 se apresentou muito util e fucnional, além de utilizar o display, fica livre para livre utilização o conjunto de leds e pulsadores, onde cada um pode receber uma função diferente de acordo com a necessidade de cada projeto.
O Sensor de Temperatura DS18B20 já é amplamente reconhecido pelo funcionalidade e confiabilidade dos dados apresentados. Sua forma de conexão é muito simples, utilizando poucas portas do microcontrolador Arduino.
Continue seguindo nossas postagens, em breve tem mais. Até a próxima.
