Neste artigo “Projeto Alarme com HC-SR501 e ESP32 Monitorado por WiFi”, faremos a interface do sensor de movimento PIR HC-SR501 com a placa WiFi ESP32 para criar um alarme contra roubo e assim conseguir proteger seu preciso patrimônio, seja ele qual for.
O que vai acontecer é que o ESP32 monitorará o sensor de movimento PIR e enviará uma notificação para um telefone quando o sensor for acionado. Você pode colocar este alarme em uma sala e receber uma notificação em seu telefone sempre que houver movimento na sala.

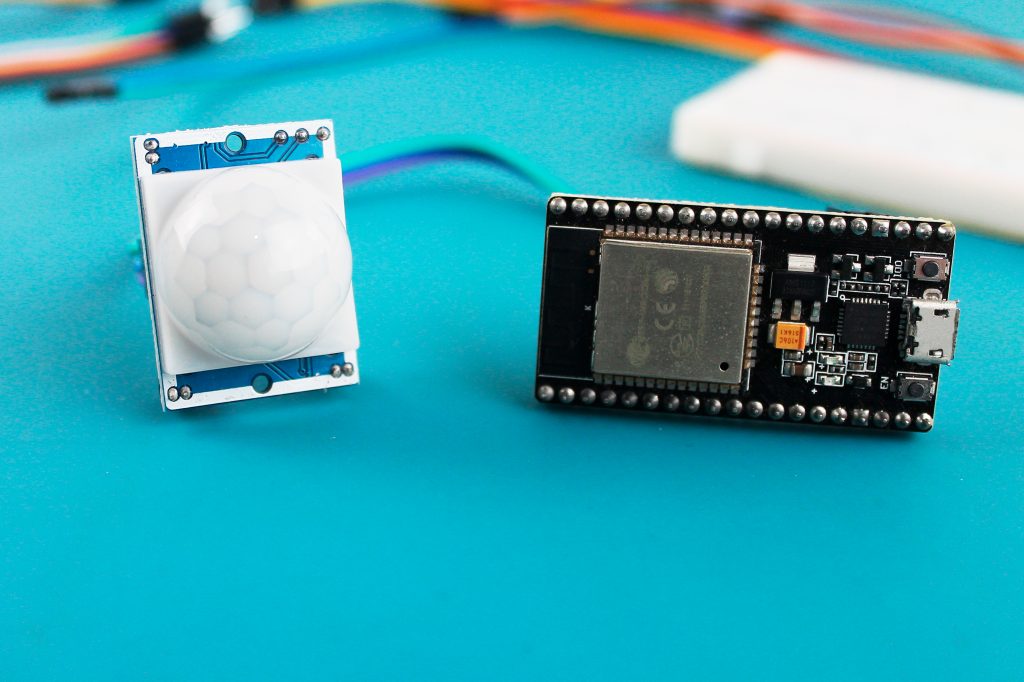

Alarme com HC-SR501 e ESP32 Monitorado por WiFi
Então, o que é esse Sensor PIR HC SR501 ?
O Módulo Detector de Sensor de Movimento PIR HC SR501 permite que você detecte movimento. É quase sempre usado para detectar o movimento de um corpo humano dentro do alcance do sensor. Muitas vezes é referido como sensor “PIR”, “Pyroelectric”, “Passive Infrared” e “IR Motion”.
Isso se deve ao fato de ele possuir um sensor piroelétrico integrado, um circuito de condicionamento e uma lente Fresnel em forma de cúpula. Conta ainda com um potenciômetro de ajuste de tempo de atraso e um potenciômetro de ajuste de sensibilidade. Ele é compatível com ARDUINO, RASPBERRY PI, AVR, PIC, 8051, etc.
Sensor PIR HC-SR501
Agora vamos verificar algumas características do sensor de movimento PIR HC-SR501:
- Sensor infravermelho com placa de circuito de controle;
- Sensibilidade e o tempo de retenção são ajustáveis;
- Tempo de bloqueio de 2,5s (padrão);
- Configuração sensível: Vire à direita, aumenta a distância (cerca de 7m); Vire à Esquerda, Reduza a Distância (Cerca de 3m);
- Ajuste do tempo: Vire para a direita, o tempo aumenta (cerca de 200S); Vire à Esquerda, Reduza o Tempo (Cerca de 5S).
Diagrama de Conexão do Projeto Alarme com HC-SR501 e ESP32:
Para a conexão do sensor no microcontrolador NodeMCU ESP32 é bem simples, para isso utilize jumpers para conexão direta.
Diagrama Projeto Alarme com HC-SR501 e ESP3
Código de Programação:
Você vai precisar ter o programa IDE Arduino em seu computador, caso não tenha, acesse o site, selecione seu sistema operacional, baixe o programa e instale.
[crayon-673f1f7870cfa420276079/]
Configurando o BLYNK
1. Crie um novo projeto e dê a ele o nome Motion Detector e selecione o dispositivo “ NodeMCU ”.
2. Adicione o widget “ Notificação ” para receber notificação de detecção de movimento.
3. Como o Detector de Movimento envia dados continuamente, o usuário receberá notificações do Blynk várias vezes. Assim, para evitar receber notificações repetidamente, o usuário pode adicionar um botão de alerta. Quando colocamos este botão em ALTO, uma mensagem é exibida pelo Blynk.
4. Agora, após carregar o código do Arduino IDE, pressione o botão play no aplicativo Blynk para obter o resultado.
Dessa forma, quando o usuário pressiona o botão no aplicativo Blynk, o smartphone conectado começa a receber notificações do sensor de movimento. Quando o usuário quiser controlar essas notificações, pressione o botão de alerta novamente no aplicativo Blynk.
Post Traduzido do Artigo “Smart WiFi Burglar Alarm Using HC-SR501 and ESP 32“.
Escrito por Abhishek S.
