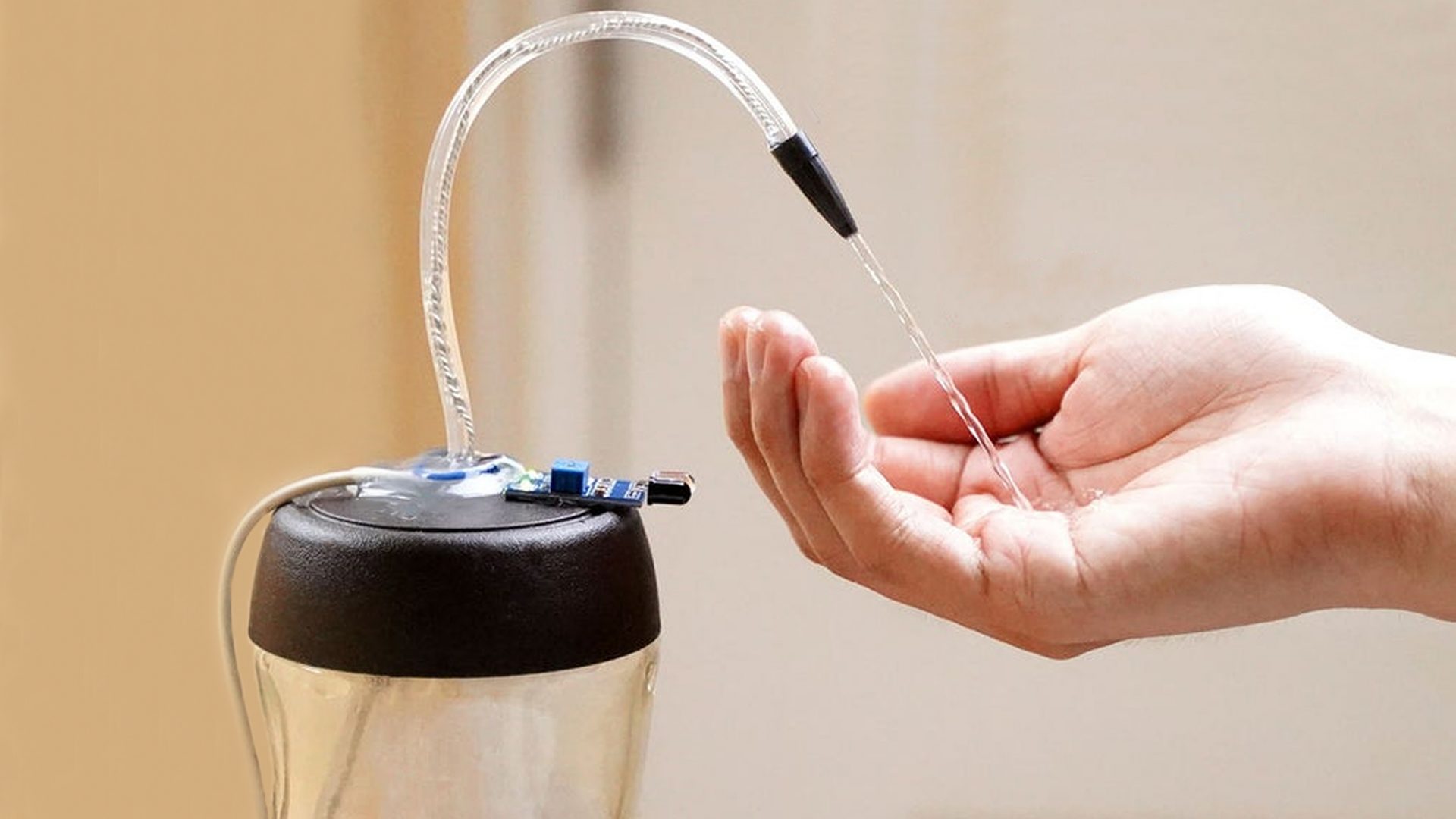

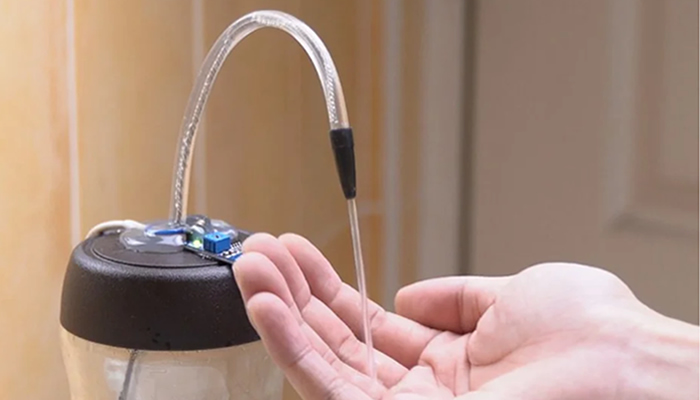

Crie o mais simples distribuidor automático de álcool Diy utilizando pouco componentes, e o mais em conta é que não vai precisar nem usar o Arduino, reduzindo bastante o custo de produção.
Mantenha as mãos limpas preenchendo-as com sabonete líquido, desinfetante para as mãos ou com álcool 70%. Ao reduzir o contato físico, um distribuidor automatizado impede que o vírus se espalhe pelas áreas comuns.
Esse projeto pode ser aplicado em escolas, universidades, lojas ou mesmo em sua casa, impedindo que precise tocar no vidro como ocorre na maioria dos casos, impedindo possível proliferação do COVID-19.
Design Simplificado
Eu já vi vários distribuidores automáticos de líquidos com o Arduino circulando na Web, e não foram poucos modelos, em particular acho que o uso do Arduino é um pouco exagerado para este projeto tão simples, principalmente porque não são muito baratos.
Imaginei que usar um transistor simples ou MOSFET faria o trabalho, o que também reduziria drasticamente os custos. Obviamente, a ausência de um microcontrolador remove o controle do excesso de derramamento, mas descobri que o uso de um bico menor limitaria fisicamente o fluxo de líquido.
Existem vários circuitos RC de transistor que resolveriam o problema de derramamento excessivo, mas o design de um único transistor funciona bem, considerando que você escolhe o tamanho adequado do bico.
Montagem do Projeto Distribuidor Automático de Álcool DIY

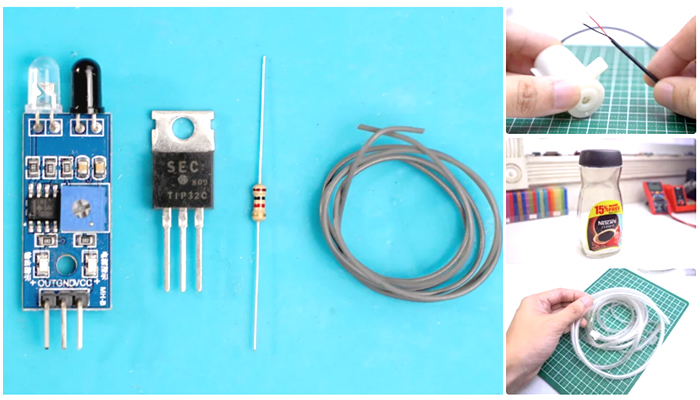

Etapa 1: Peças e Materiais Necessários
Como trata-se de um projeto de baixo custo e com design simplificado, poucas peças vão ser precisas, algumas delas você vai ter em casa, certamente.
- 1 x Módulo Emissor Infravermelho + Receptor IR;
- 1 x Mini Bomba de Água Submersa DC;
- 1 x Transistor TIP32C PNP;
- 1 x Diodo 1N4007 (USO OPCIONAL);
- 1 x Mangueira de Silicone ou algo similar;
- 1 x Resistor 1K;
- 1 x Vidro de café em pó;
- 1 x Pedaço de cabo de cobre ou arame;
- Desinfetante / Álcool 70%.
Etapa 2: Limpeza do Recipiente
Se você planeja reciclar um frasco ou recipiente de vidro como o meu. Você pode remover o rótulo descascando-o, o resíduo restante pode ser removido usando acetona pura ou álcool para lavagem das mãos.

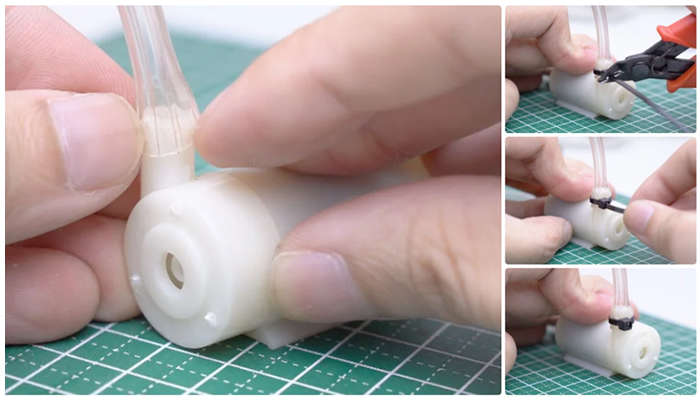

Etapa 3: Conecte um tubo ao seu motor
Estique a ponta do tubo usando a ponta do alicate enquanto o aquece usando um isqueiro. O tubo deve ser ajustado à força na saída de líquido da sua bomba DC. Pode usar uma abraçadeira de nylon para mantê-la no lugar.
Etapa 4: Perfurar orifícios para fios e tubos
Use sua furadeira elétrica para fazer furos para o fio e o tubo. Certifique-se de usar a broca adequada para obter um ajuste confortável.

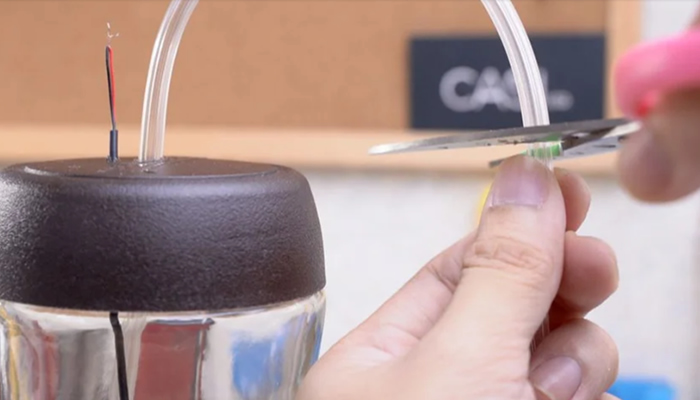

Etapa 5: Corte o tubo em excesso
Use uma tesoura para cortar o excesso de tubo.

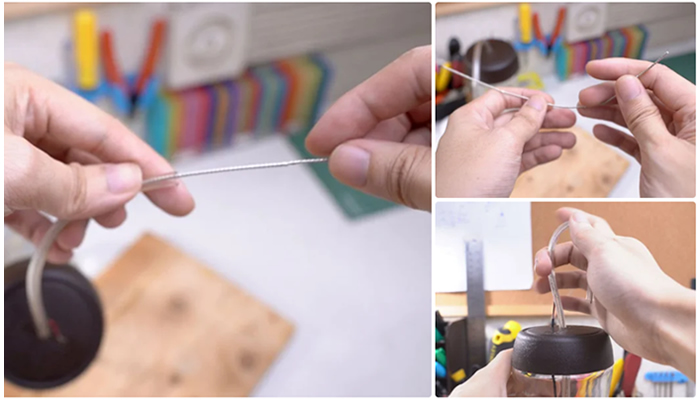

Etapa 6: Adicione um fio bendy (arame ou outro semelhante)
Para evitar que o tubo se afunde, você pode usar arame ou fio de cobre para tornar o tubo dobrável. Basta inserir o fio dentro do tubo. Você pode trançá-lo para tornar o fio mais rígido.
Etapa 7: Bocal Improvisado
Um bocal pode ser usado para controlar a quantidade de fluido que sai do distribuidor. Peguei o meu na ponta de uma caneta. Você pode experimentar um bico menor para obter apenas uma névoa.

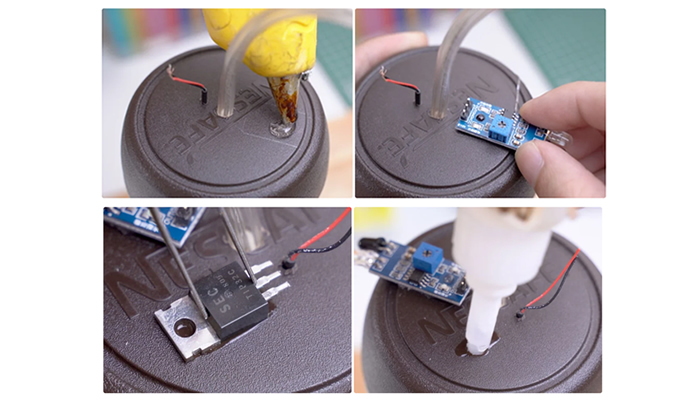

Etapa 8: Cola Quente no Sensor e Supercola no Transistor
Você pode usar uma porca e um parafuso para manter o sensor no lugar ou simplesmente usar cola quente para montá-lo no lugar.
O projeto se baseia em um circuito muito simples, usando um transistor como um dispositivo de comutação simples. Não encontrei a necessidade de usar uma placa de circuito impresso. O TIP32C é robusto o suficiente para lidar com a bomba DC sem aquecer. Você pode simplesmente montar seu transistor usando algumas gotas de supercola na tampa do recipiente.

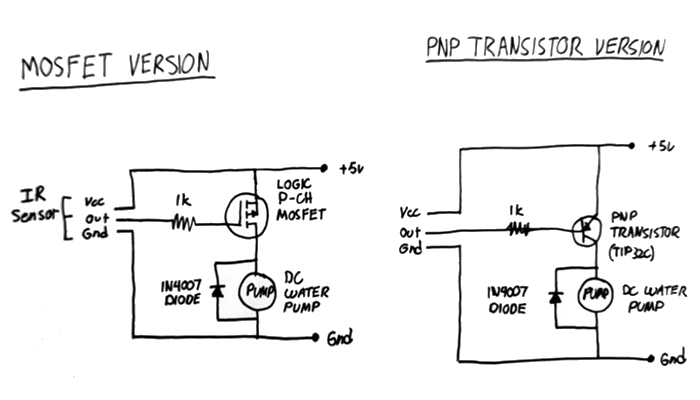

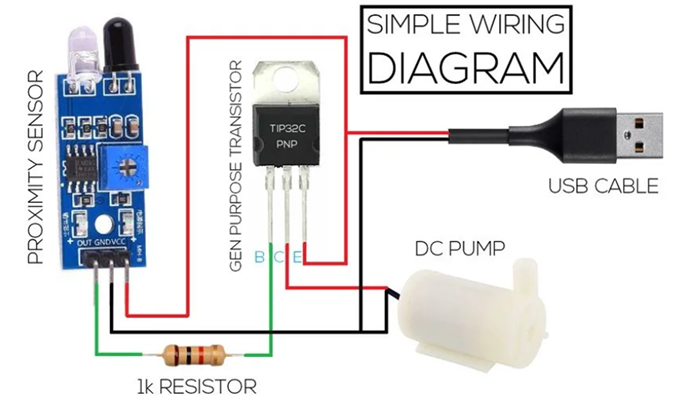

Etapa 9: Diagrama Esquemático
Aqui está um diagrama de fiação simplificado para os componentes. Por que não conectar a bomba diretamente à saída digital do sensor? Por um lado, a saída digital do sensor pode lidar apenas com alguns mili-amperes de corrente, conectar a bomba diretamente ao sensor de infravermelho pode danificar o chip LM393.
Segundo, a saída digital do sensor é ALTA por padrão quando nenhum objeto é detectado ou BAIXA quando um objeto foi detectado. Isso significa que você precisaria de um inversor lógico para que o distribuidor funcione corretamente. O uso de um transistor PNP resolve os dois problemas de maneira econômica.
Etapa 10: Revisão Esquemática
MOSFET: Originalmente, o plano era usar um MOSFET de nível lógico em vez de um BJT. Os MOSFETs são projetados para operar como dispositivos de comutação, ao contrário de um BJT que costuma ser usado para servir na região ativa do que em um nível saturado. Os MOSFETs também podem lidar com mais corrente devido à sua composição de material. A razão pela qual eu escolhi usar um BJT foi devido à sua disponibilidade para amadores, pois eles são mais comuns que os MOSFETs.
DIODO DE FLYBACK (USO OPCIONAL): O motor atuando como uma carga indutiva. Um diodo flyback é um diodo conectado através de um indutor usado para eliminar o flyback, que é o repentino pico de tensão observado em uma carga indutiva quando sua corrente de alimentação é subitamente reduzida ou interrompida. Você pode adicionar um diodo retificador comum, como um diodo 1N4007 ou schottky, para obter uma resposta mais rápida. A partir de medições e observações rápidas, o motor da bomba DC específica emite apenas quantidades muito pequenas de EMF de volta devido ao tamanho do motor e à relutância do eixo em parar imediatamente. Quando se trata de comutação, a adição de um diodo de retorno é uma prática comum na eletrônica. Embora eu não tenha tido problemas com a ausência de um diodo flyback neste projeto específico, se um diodo estiver disponível na mão, seria melhor adicionar apenas para ter certeza.

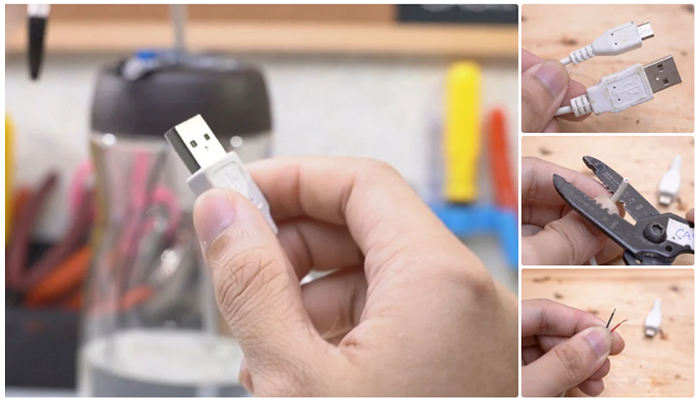

Etapa 11: Adicionar um Plugue USB Macho
O projeto foi projetado para operar em tensões abaixo de 6 volts. A energia USB era a fonte mais universalmente disponível que eu conseguia pensar que fornece 5 volts. Você pode recuperar qualquer cabo USB existente. Corte a outra extremidade do cabo e use o seu descascador de fios, após conecte no carregador do seu celular para alimentar.

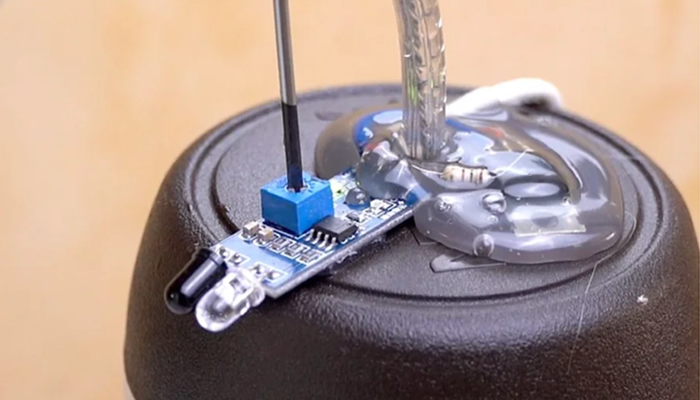

Etapa 12: Calibrar o Limite de Distância do Sensor
O sensor vem com um botão de ajuste (trimpot). Você pode usar uma chave de fenda para afinar. O botão limita a faixa de limiar de detecção. Ao girá-lo, o sensor fica mais sensível ou menos sensível. Vale destacar que você pode utilizar cola quente pra fixar todos os componentes após a soldagem, como na imagem.

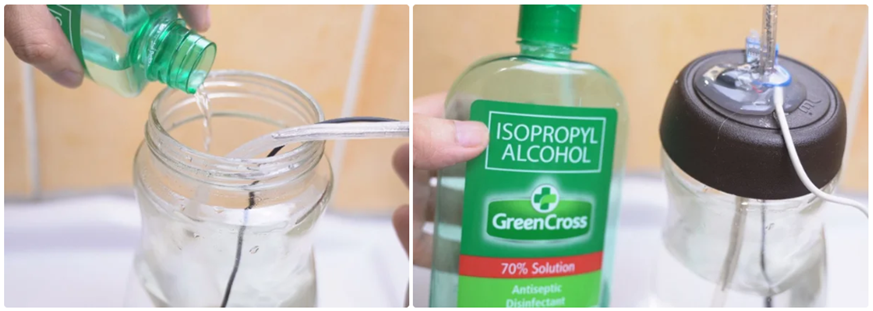

Etapa 13: Encha o Dispensador com Álcool ou Sabonete Líquido
Agora você pode encher o seu dispensador com qualquer líquido que desejar. Funciona até com líquidos viscosos, como sabonete líquido e líquidos para lavar louça! Eu fiz esse projeto especificamente para o álcool para lavagem das mãos, pois eu o uso frequentemente antes e depois de comer.
Etapa 14: Você Acabou o Projeto Distribuidor Automático de Álcool DIY
Agora você pode testar o projeto. Espero que vocês tenham gostado deste tutorial!
Projeto original por Ascas Angelo.
Estudante de Engenharia.
Postado originalmente em instructables.com
Muito bom o projeto, parabéns!
Uma dúvida, essa bomba não é danificada ao ficar submersa em alcool 70%, ou sabonete líquido? Aparentemente, ela é para água.
Bom Dia Marcelino! A utilização contínua em álcool pode diminuir o tempo de vida útil do produto, porém pode ser utilizado normalmente.
Tem como alimentar o sistema através de pilhas? Se sim, qual a melhor configuração em termos de vida útil?
Bom Dia Heitor! A melhor opção seria a utilização de um Power Bank 5V USB associado a uma Bateria 18650, segue link do referido produto: https://www.usinainfo.com.br/fonte-de-alimentacao/carregador-de-bateria-18650-simples-power-bank-5v-usb-para-1-bateria-18650-5681.html
Muito interessante sua proposta de redução de custos para este tipo de projeto. Parabéns!
A bomba é submersa? Gostaria de saber se existe algum risco de fogo ou explosão?
Bom Dia Edval! Isto mesmo, a bomba é instalada de maneira submersa. O único problema que pode ocorrer é chispa na emenda dos fios da mini bomba, sendo assim, é recomendado utilizar fios sem emendas dentro do vidro.
Como ajustar o experimento para usar com um módulo TCRT5000 que tem 4 saídas diferente desse sensor originalmente mostrado na foto? O OUT seria a saída A0 e a saída D0 fica sem ligação?
Olá Karoline! Primeiro é necessário saber o produto é capaz de fornecer 5V através do pino de saída, mas isto você vai verificar no pino D0, que seria a saída digital de 5V, uma vez que só possui dois estados, HIGH e LOW.
Boa noite, diz meu circuito e está funcionando direto, não está parando, pois o certo seria funcionar só quando chegasse perto do sensor. Pode ser alguma ligação errada?
Existe a possibilidade de usar uma bomba que seja externa? O que acha?
Bom dia Ugo, sim, você pode utilizar uma bomba externa, apenas procure um modelo que tenha capacidade de aspiração.
Com alcool em gel nao funciona.. por conta da densidade.. liquidos funcionam
Boa tarde! Gostaria de acrescentar um temporizador sem a necessidade de Arduíno o que indica para o projeto?
Boa Tarde Fabio! A Usinainfo tem alguns modelos de relé temporizadores como os que seguem abaixo:
https://www.usinainfo.com.br/rele-arduino/rele-temporizador-digital-xy-j02-ajustavel-com-display-e-micro-usb-4-modos-de-uso-4783.html
https://www.usinainfo.com.br/rele-arduino/rele-temporizador-digital-xy-lj02-ajustavel-com-display-lcd-e-micro-usb-7-modos-de-uso-5459.html
Muito bacana seu projeto!!! Explicou de uma forma bem tranquila todo o projeto… Parabéns… E muito obrigado!
Matheus boa noite
onde encontro esse kit pra montar um dispositivo para alcool gel ?
aqui no ABC ou proximo
Grato
Mauricio
Bom Dia Maurício! Infelizmente a Usinainfo não possui um kit pronto para o desenvolvimento deste projeto, porém através da lista de componentes é possível ter acesso aos produtos disponíveis na loja. Quanto a utilização de álcool gel, infelizmente não será possível uma vez que é um material muito espesso, apenas álcool líquido é indicado para este projeto.
Para o uso de álcool em gel a bomba poderia ser substituída por uma peristáltica, e teria a vantagem da bomba não ter contato direto com o gel, evitando contaminação cruzada
Bom Dia João! Em primeiro lugar, infelizmente este projeto não pode ser desenvolvido com álcool gel, já quanto à utilização de uma mini bomba submersa, esta medida foi tomada para simplificar o projeto.
Matheus,Parabéns pelo projeto achei o máximo. E em resposta à pergunta do Marcelino, esta boma é ideal, somente as partes de plastico que tem contato com o alcool, e levando-se em consideração que o ALcool possui 30% de Agua, naao terá probelmas.
Não teria como limitar o tempo do jato? Creio que somente o sensor vai causar muitos desperdicios, afinal enquanto as mãos estiverem ao alcance ele vai continuar borrificando o gel, imagine crianças usando este dispenser? Ou ao afastar as mãos que podem estar ao alcance do sensor e já fora do bico do dispenser?
Teria que ter algo que cortasse a alimentação da bomba após uns 4 segundos e só reativasse após sair e retornar ao alcance do sensor.
Bom Dia Germano! Para limitar o tempo existem duas opções, ou incluímos um Arduino e fizemos um controle via relé e verificação de porta digital, ou existe também a possibilidade de incluir ao projeto um relé temporizador.
Ótimo projetos parabéns .
quando inside luz solar no sensor ele dispara o alcool independente de detectar proximidade da mão. o que fazer?
Boa Tarde Eder! Infelizmente este projeto deve ser utilizado apenas em ambientes internos uma vez que a luz solar mostra-se com maior intensidade que a luz infravermelha do sensor e faz com que esta seja dada como interrompida.
Bom dia Matheus, eu montei conforme o esquema da “etapa 9”, mas estou tendo problema pois fica contínuo o fluxo do álcool mesmo ajustando o trimpot. O que pode estar errado? OBS.: eu não montei com o diodo.
Bom Dia! A utilização do diodo é opcional, acredito que possivelmente esteja com algum problema de excesso de luminosidade ou sensibilidade, caso o produto não esteja em contato direto com o sol tente girar o trimpot do módulo para ajustar a sua sensibilidade.
Boa tarde! Gostaria de comprar o projeto pronto, e se possível com a possíbilidade de temporizar o tempo que é acionada a bomba, quando o sensor detecta obstáculo, para evitar de ficar acionando direto. Obrigado. Se tiver algum email que eu possa contatá-los eu agradeço.
Boa Tarde Francisco! Infelizmente não trabalho com o desenvolvimento de projetos específicos, quanto à temporização, infelizmente para isto seria necessária a inclusão de um microcontrolador e demais adaptações.
BOA NOITE, TERIA COMO FAZER O FUNCIONAMENTO AO CONTRARIO?
TIPO QUANDO O SENSOR ESTIVER SEM OBSTÁCULO ELE ACIONA E QUANDO ESTIVER COM OBSTÁCULO ELE PARE DE FUNCIONAR?
Olá Elton! Neste caso, por se tratar de um projeto com componentes diretos, sem o uso de microcontroladores, infelizmente não é possível realizar o que deseja, porém com um Arduino, por exemplo, este projeto pode ser feito sem problema algum.
