O Projeto Elevador Arduino foi desenvolvido com o intuito de explorar as funcionalidades do Elevador MDF, um produto interessante para quem deseja desenvolver as suas habilidades em programação e desenvolvimentos mecânicos. A sua montagem é bastante simplificada e o seu código possui alguns desafios bastante interessantes para os que desejam desenvolvê-lo.

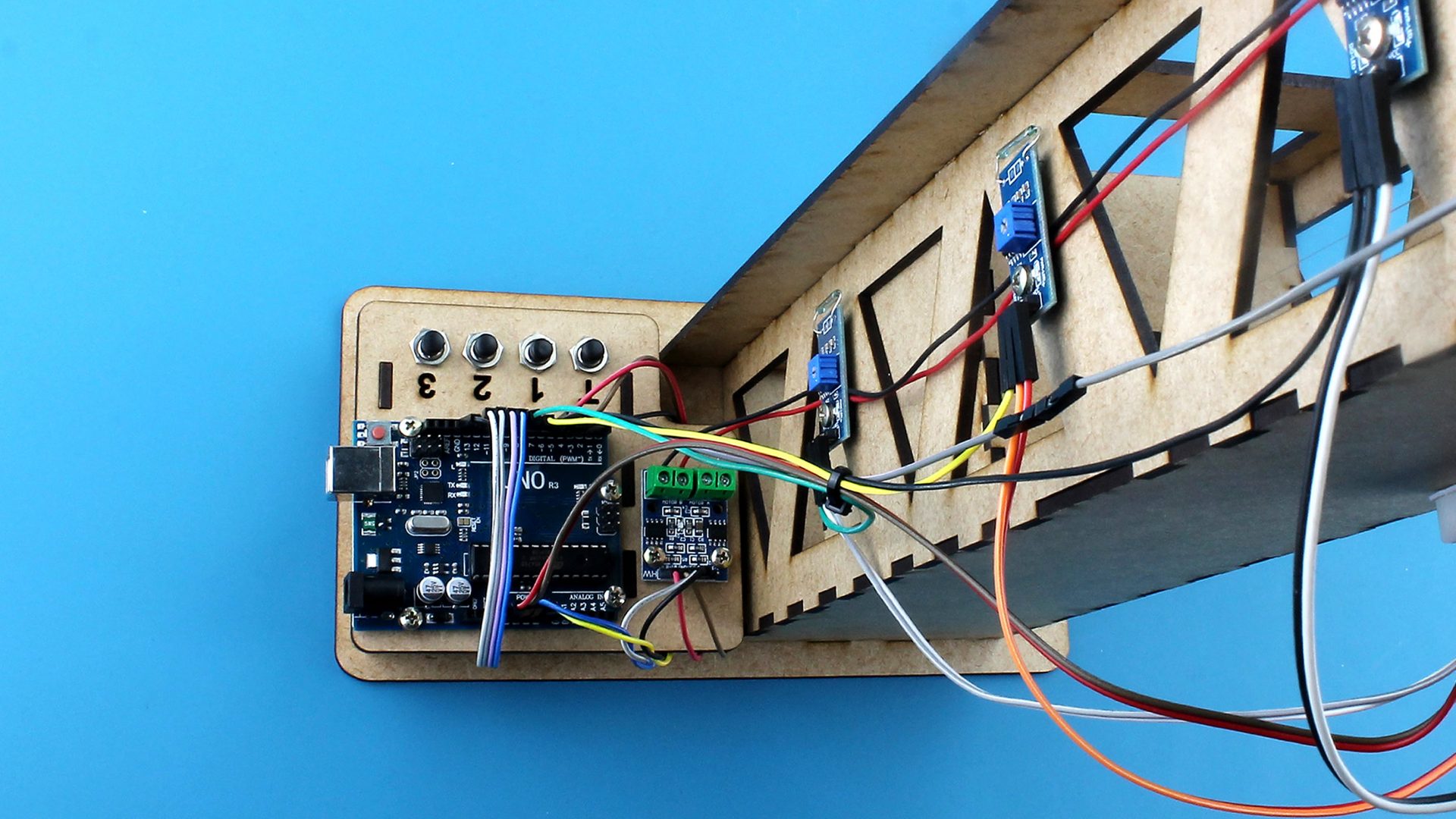

Elevador Arduino Completo para Automação
Neste projeto, desenvolve-se o esquema de ligação e código de um elevador que tem como intuito reconhecer um dado andar solicitado e deslocar-se até este, um projeto que necessita de funções simultâneas entre motor, sensor de posição e botões de localização.
Como sensor base para o reconhecimento de posição do Projeto Elevador Arduino, utilizou-se um Módulo Reed Switch que em conjunto com um imã de neodímio fixado no case de deslocamento tinha a função de identificar o andar em que se encontrava e interagir com os demais componentes do projeto.
Teste Prático do Elevador Arduino
Driver Duplo Ponte H para Motor DC
A base de funcionamento do Projeto Elevador Arduino é o Motor DC responsável por deslocar o case para cima e para baixo, porém como sabemos, este não pode ser conectado diretamente ao Arduino e para auxiliar em procedimentos como controle de velocidade e inversão de direção está normalmente associados a Drivers como o modelos L9110s.

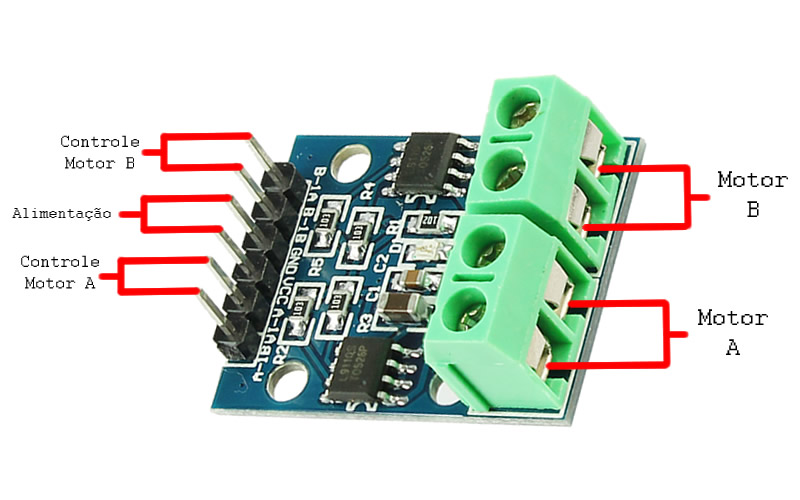

Pinos do Driver Duplo Ponte H utilizado no Projeto Elevador Arduino
A conexão dos motores é extremamente simples, como não possuem uma polaridade estabelecida de instalação, podem ser conectados da melhor maneira à qual se adaptam ao projeto. Lembrando que a troca de polos resulta apenas na inversão da direção de movimento do motor.
Quanto aos pinos de alimentação, estes podem estar associados aos 5V do Arduino, porém como a corrente dos motores geralmente é maior que a fornecida pelo microcontrolador, é necessária a inclusão de uma fonte de alimentação externa. Podendo ser alimentado com 5V, os motores utilizam a mesma tensão necessária para alimentação através do pino Vin, um recurso que iremos utilizar.

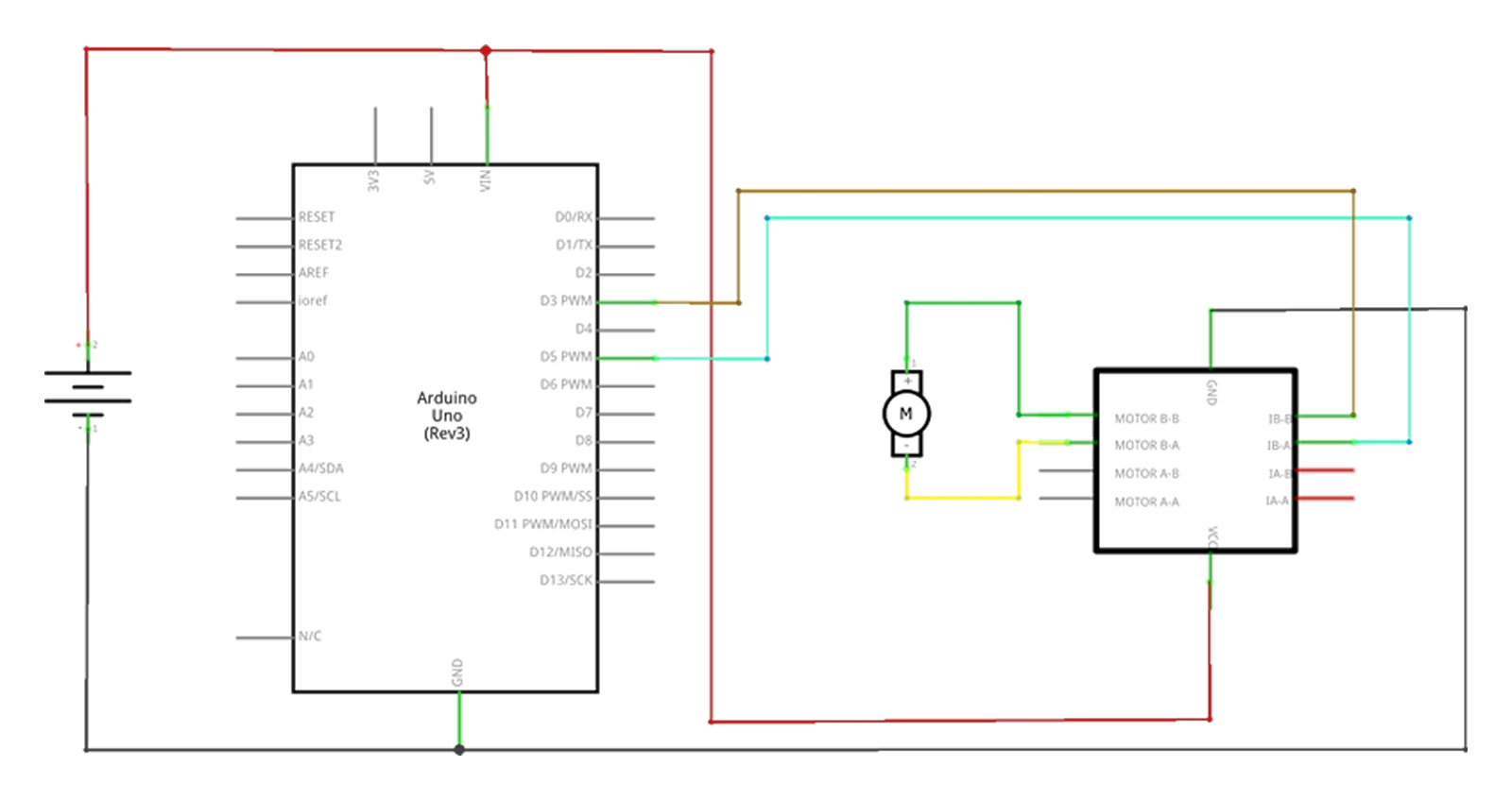

Esquema elétrico para alimentação do Arduino, Módulo L9110s e Motor DC
Como vemos, o esquema de ligação do módulo de alimentação é bastante simples, porém algumas observações podem ser consideradas, no desenvolvimento do projeto foram soldados ao Jack P4 positivo (VCC) e negativo (GND) um jumper fêmea para alimentação do módulo e um jumper macho para alimentação do Arduino, veja:

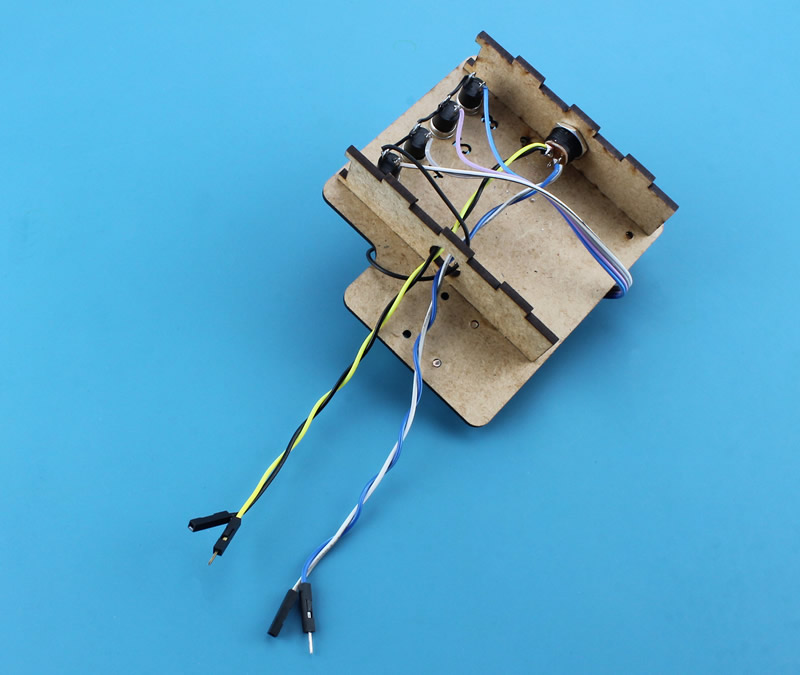

Jumpers soldados ao Jack P4 para Alimentação dos Módulos
Quanto aos pinos de controle do Drive Utilizado no Projeto Elevador Arduino, estes podem ser atribuídos a qualquer pino PWM do microcontrolador de acordo com o projeto que esteja sendo desenvolvido.
Comunicação PWM
A Modulação por Largura de Pulso é a tradução da sigla PWM (Pulse Width Modulation) é uma técnica que possibilita ao Arduino uma saída analógica através de meios digitais, bastante utilizado para o controle de intensidade de LEDs e também controle de rotação de motores DC.
Os pinos digitais do Arduino fornecem uma senoidal de onda quadrada com 5V em nível HIGH (alto) e 0V em nível LOW (baixo), o que torna impossível a redução de tensão para valores entre seus mínimos e máximos através dos pinos digitais, desta maneira é necessário alterar o tempo entre os níveis de onda do pino para obter tal controle, ou seja, se alternarmos o estado de funcionamento rápido o suficiente, a velocidade do motor será alterada, por exemplo.
O ciclo de trabalho da comunicação PWM é definido pela porcentagem de tempo em que o sinal está em HIGH, ou seja, para um ciclo de trabalho de 50%, a senoidal ficará meio segundo em nível alto e meio segundo em nível baixo. Na imagem abaixo vemos através do exemplo de 40% as inscrições “T on” e “T off”, que representam consequentemente Tempo ligado e Tempo desligado.

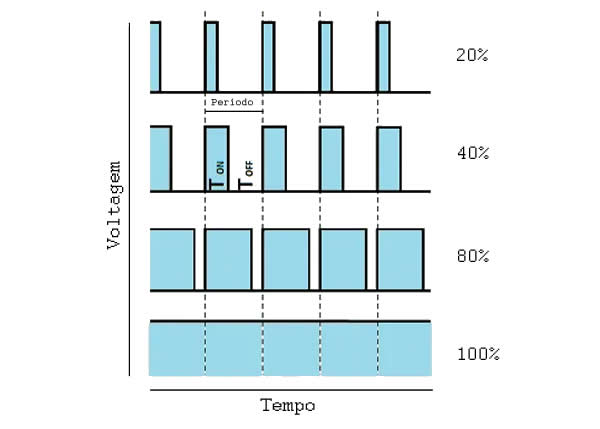

Gráfico do ciclo de trabalho de uma senoidal com controle PWM
Para facilitar o funcionamento dos pinos digitais como elementos de controle PWM, o Arduino possui uma função incorporada, a “analogWrite ();” que aceita valores entre 0 e 255 para determinar a porcentagem de funcionamento da onda, de uma maneira simplificada:
|
1 2 3 4 5 |
analogWrite (0); // Determina um ciclo de trabalho de 0% analogWrite (127); // Determina um ciclo de trabalho de 50% analogWrite (255); // Determina um ciclo de trabalho de 100% |
Em projetos com motores também é utilizado um tipo diferenciado de função para delimitação da velocidade, é a vSpeed, presente no desenvolvimento do presente projeto, os valores atribuídos a mesma por sua vez, seguem o mesmo padrão citado acima.
Diferentes modelos de Arduino possuem diferentes pinos específicos para controle PWM, no Arduino UNO, por exemplo, os pinos que suportam este controle são os 3, 5, 6, 9, 10 e 11 e estão representados por um “~” antes do numeral. A frequência de saída dos pinos PWM é normalmente de 490Hz, com exceção dos pinos 5 e 6 que possuem uma frequência de aproximadamente 980Hz.

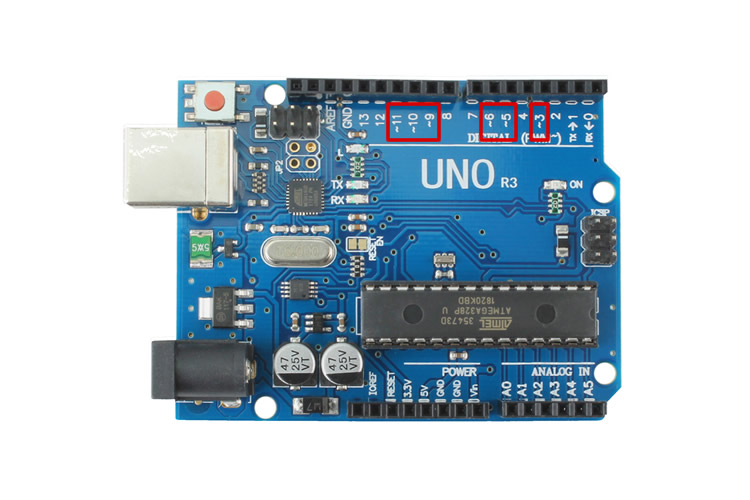

Arduino UNO com seus respectivos pinos PWM
Desta maneira, ao desenvolvermos projetos que necessitam de controle PWM, sempre devemos atribuir estes equipamentos aos pinos demonstrados na imagem acima, caso contrário as funções desejadas não serão executadas de acordo com as necessidades do projeto.
Produtos Utilizados no Projeto Elevador Arduino
Abaixo seguem todos produtos utilizados no desenvolvimento do projeto, os quais pode ser adquiridos de forma avulsa conforma listagem. Se você quiser, pode adquirir a versão do Elevador com Arduino Completo, o qual já possui todas as peças necessárias para montagem.
– 1 Arduino Uno R3 + Cabo USB;
– 1 Estrutura em MDF para Elevador com Arduino EA50;
– 1 Fonte de Alimentação Chaveada 5VDC 1A;
– 1 Driver Duplo Ponte H de motor DC ou Passo L9110s;
– 4 Módulo Sensor Magnético para Arduino;
– 4 Chave Push Button PBS-102 104 Preta NF 1A;
– 1 Jack P4 Plástico (2,1×5,5mm) para Paineis e Chassis;
– 1 Motor DC 3-6V 80RPM com Caixa de Redução 120:1;
– 1,5 Metros de Cabo flexível TiaFlex 5m – 0,14mm²;
– 0,5 Metros de Fio de Nylon 0,25mm;
– 1 Protoboard 50 Pontos para Montagem de Projetos;
– 1 Imã De Neodímio N50 Super Forte 10mm X 4mm;
– 8 Parafuso M3 x 6mm Metálico;
– 2 Parafuso Philips M3 x 25mm Metálico;
– 2 Porca M3 x 2,4mm Metálica;
– 26 Jumper Premium para Protoboard Macho-Fêmea 20 cm;
– 2 Jumper Premium para Protoboard Macho-Macho 30 cm.
Esquema de Ligação do Projeto Elevador Arduino
Para o Projeto Elevador Arduino, a quantia de equipamentos destaca-se uma vez que cada andar precisa de um elemento de indicação e um sensor de posição, a quantia de pinos utilizados do Arduino quase atinge o seu máximo, porém com exceção dos pinos do motor que necessitam serem conectados em lugares com suporte PWM, os demais equipamentos podem ser posicionados de acordo com o projeto.

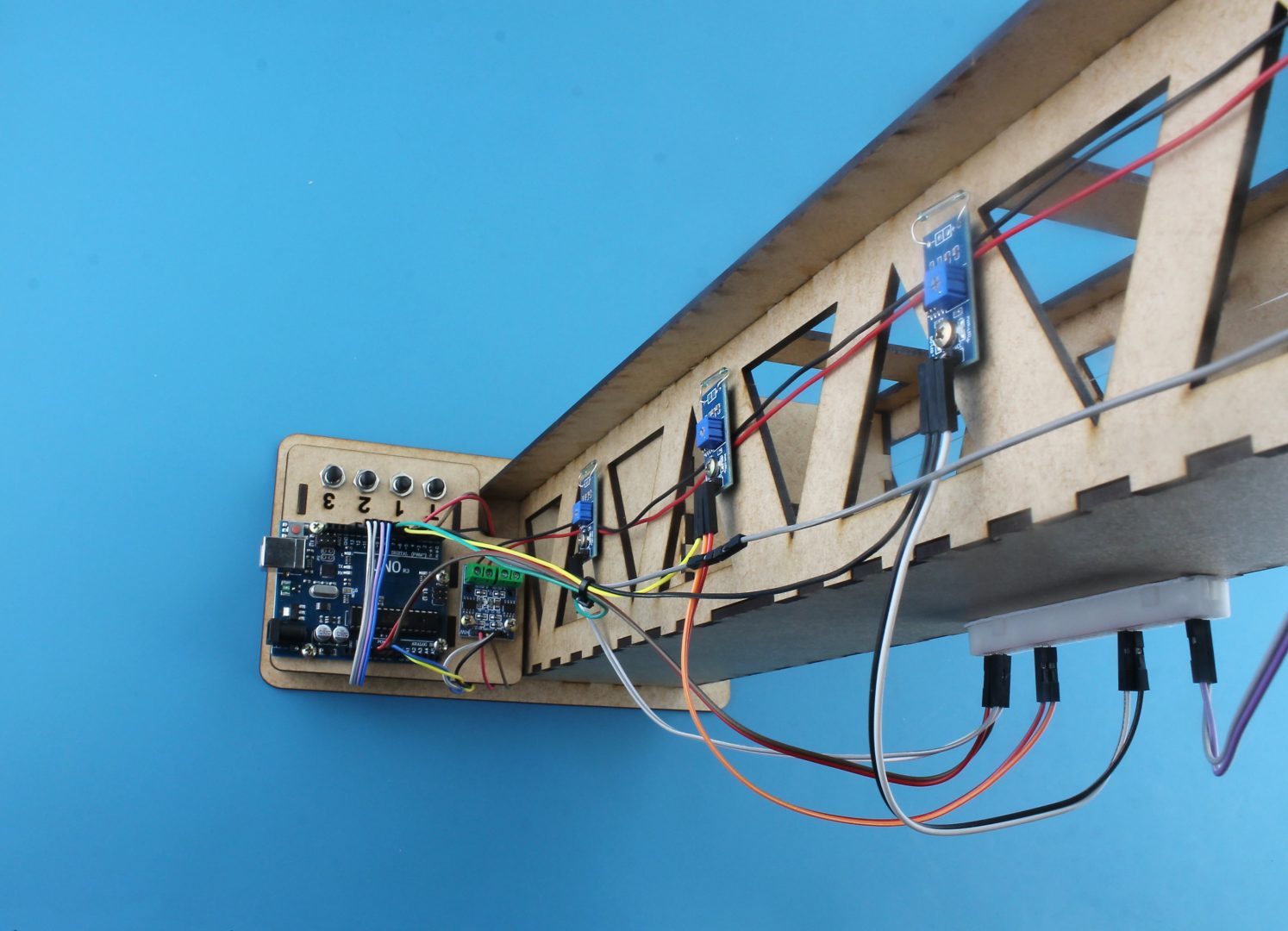

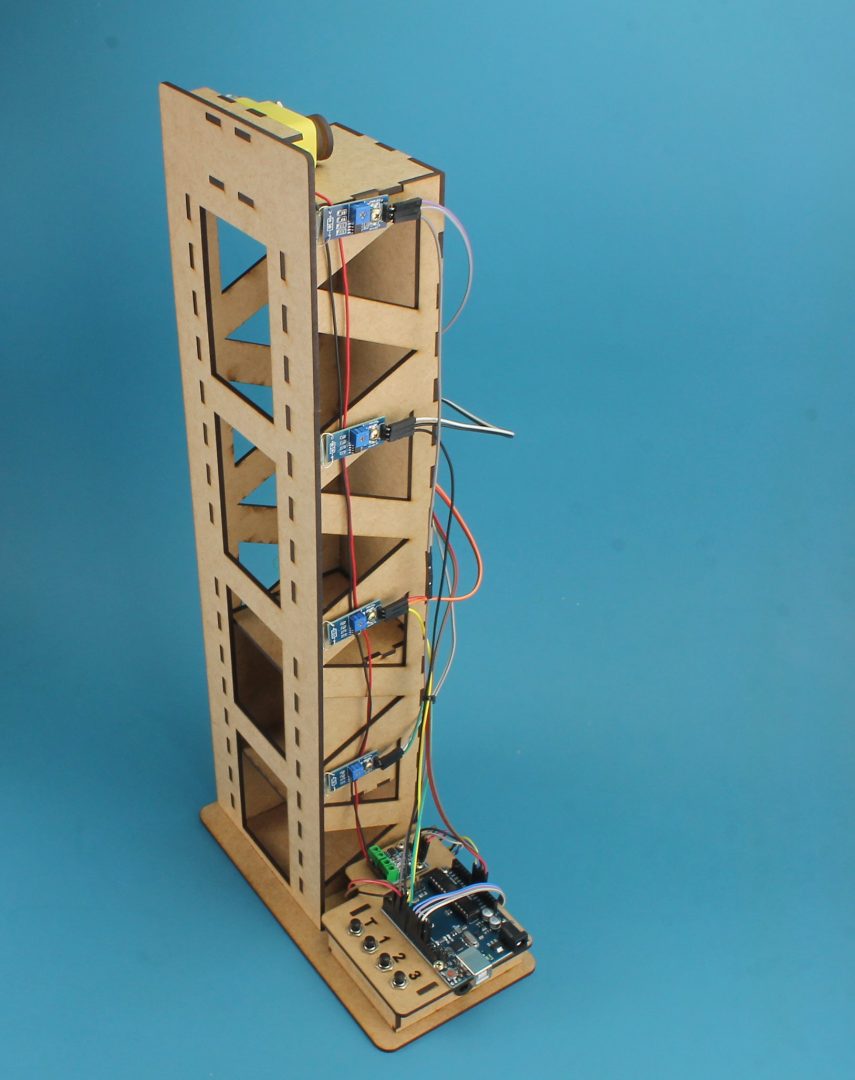

Projeto Elevador Arduino com Central de Distribuição de Energia
Mesmo com uma quantia elevada de equipamentos e pinos utilizados pelo Arduino, o esquema de ligação não apresenta grandes dificuldades, fazendo-se necessária apenas a utilização de uma protoboard para uma central de distribuição de energia responsável por alimentar os Módulos Reed Switch e diminuir a necessidade de jumpers extensos.

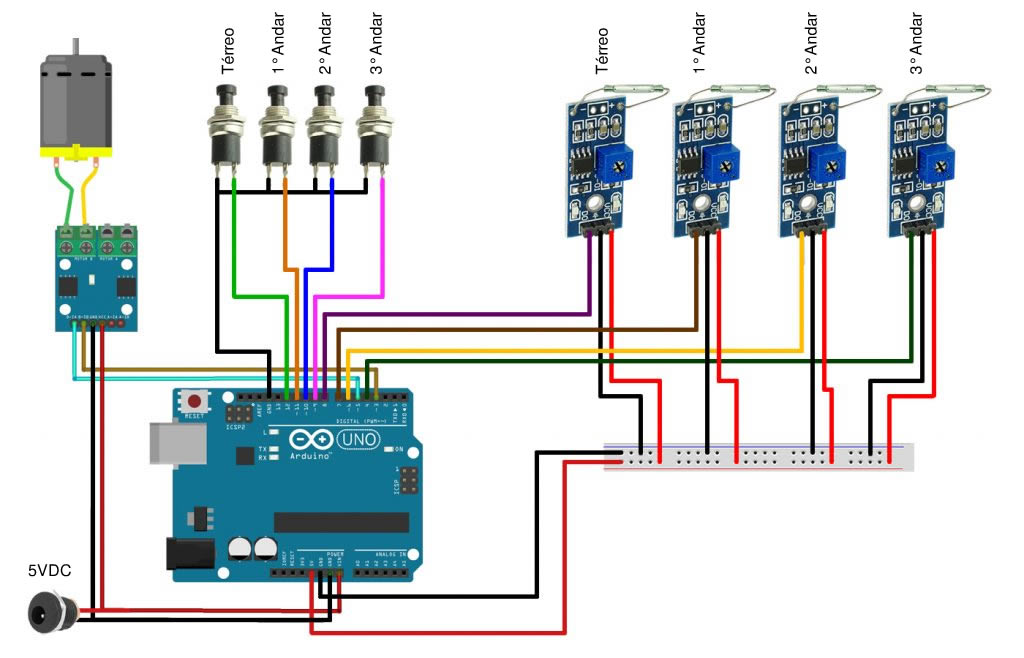

Esquema de Ligação do Projeto Elevador Arduino
Como vimos, os botões possuem seus pinos de referencia GND todos interligados e com apenas um fio saindo ao final, isto elimina a necessidade de outra protoboard e facilita a organização do projeto.
Outro detalhe bastante importante quanto a utilização deste botão, é que para sua utilização seria necessária a utilização de um resistor Pull Up, com o mesmo propósito anterior porém, utilizamos a função interna do Arduino que possibilita através de código eliminar a necessidade dos resistores.
Dicas para instalação de Componentes
Ao tratar-se de um produto com diversos equipamentos e com distâncias e limitações parcialmente visíveis, existem algumas dicas que podemos dar para facilitar a instalação e o funcionamento adequado do nosso projeto, além de melhor a sua parte estética.
Uma das principais facilidades que podem ser desenvolvidas neste projeto está na instalação dos botões para indicação de andar, para eliminar a necessidade de instalar um botão para cada um dos seus pinos, podemos realizar a soldagem de todos os pinos comuns e utilizar apenas uma porta do Arduino, para os pinos de sinal porém, é necessária a atribuição de jumpers individuais, veja:

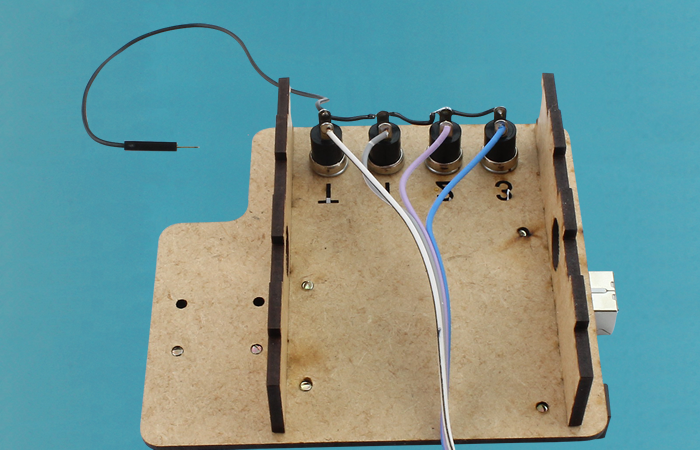

Exemplo de ligação para os botões Indicadores de Andar
Um fator que vale destacar é quanto a ligação dos Módulos Reed Switch mais elevados, infelizmente não ancontra-se Jumpers Premium em tamanho suficiente para satisfazer as necessidades, então recomenda-se utilizar dois dos modelos Macho-Fêmea em uma espécie de extensão, como podemos observar na imagem abaixo e salientar também o posicionamento e utilização da central de distribuição de energia via protoboard.

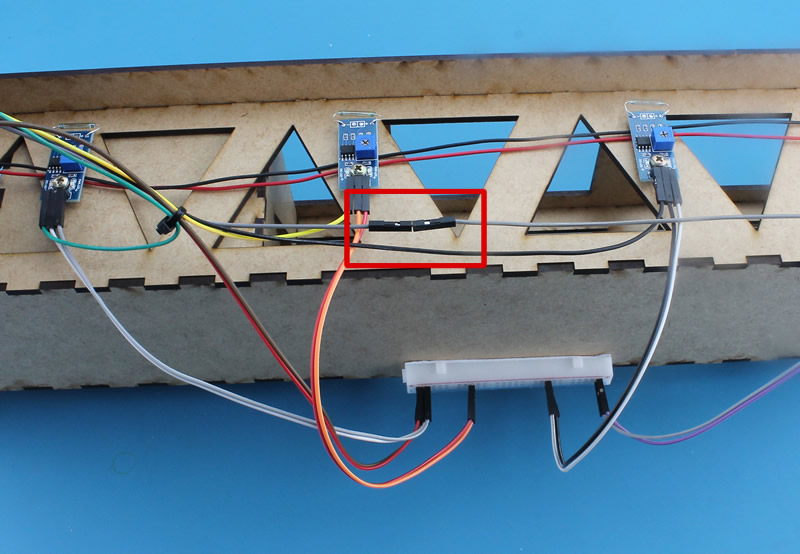

Exemplo de emenda utilizada para extensão de Jumper Macho-Fêmea
Outras dicas podem ser úteis quanto a organização dos cabos, abaixo do Arduino no seu case de fixação, temos disponível um orifício que pode ser utilizado para a passagem de fios, pode-se atribuir abraçadeiras para agrupamento de cabos como podemos ver na imagem acima e também realizar a passagem do fio do motor atrás do Módulo Reed Switch como visto na mesma imagem. A organização é a chave para o desenvolvimento de um projeto com acabamento de qualidade.
Cuidados ao Utilizar o Reed Switch
Manuseie o Reed Switch com cautela, pois seu material de vidro é bastante sensível. Para testar o funcionamento do sensor, aproxime um ímã e observe se o LED acende. Durante o teste, você pode baixar manualmente o elevador para facilitar o processo após a montagem. Se o LED acender ao aproximar o ímã, o sensor está funcionando corretamente.
Código de Funcionamento do Projeto Elevador Arduino
Uma facilidade que encontramos no Projeto Elevador Arduino é a capacidade de executar todas as suas funções sem a necessidade de bibliotecas, todos os seus comandos são comandos padrões do Software Arduino. A linguagem utilizada é basante simples e de fácil compreensão, veja:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 |
// corrigido dia 31/05 // por: Gustavo Rodolfo Stroschon // Projeto Elevador Arduino com Reed Switch e botões // Acionando Motor DC e controlando Andar // Define os pinos de utilização do Driver L298. const int motorB1 = 5;// Pino 5 no B1 do L293. const int motorB2 = 3;// Pino 3 no B2 do L293. // Define os pinos do Sensor Reed Switch. const int reedswitch1 = 8;// Pino 8 - Terreo const int reedswitch2 = 7;// Pino 7 - Andar 1 const int reedswitch3 = 6;// Pino 6 - Andar 2 const int reedswitch4 = 4;// Pino 4 - Andar 3 // Define os pinos dos botões de posição const int bterreo = 12;// Botão Pino 12 - Terreo const int bandar1 = 11;// Botão Pino 11 - Andar 1 const int bandar2 = 10;// Botão Pino 10 - Andar 2 const int bandar3 = 9;// Botão Pino 9 - Andar 3 // Define o estado lógico dos botões int terreo = 0;// Botão Terreo LOW int andar1 = 0;// Botão Andar 1 LOW int andar2 = 0;// Botão Andar 2 LOW int andar3 = 0;// Botão Andar 3 LOW int vSpeed = 255;// Define a velocidade do motor byte botaoandar = 4;// Define andar base byte andar();// Chama o valor da variável andar unsigned long delayTempo; void setup(){ // Define os pinos do Drive como saída de sinal pinMode(motorB1, OUTPUT); pinMode(motorB2, OUTPUT); // Define os pinos dos Reed Switchs como entrada de sinal pinMode(reedswitch1, INPUT); pinMode(reedswitch2, INPUT); pinMode(reedswitch3, INPUT); pinMode(reedswitch4, INPUT); // Define os pinos dos Botãos como entrada de sinal em pull up pinMode(bterreo, INPUT_PULLUP); pinMode(bandar1, INPUT_PULLUP); pinMode(bandar2, INPUT_PULLUP); pinMode(bandar3, INPUT_PULLUP); Serial.begin(9600); } void loop(){ // Se o não tiver nenhum botão pressionado executa if (botaoandar == 4){ // Se o bterreo for precioando atribui valor 0 ao botão terreo = digitalRead(bterreo); if (terreo == HIGH){ botaoandar = 0; delayTempo = millis(); } // Se o bandar1 for precioando atribui valor 1 ao botão andar1 = digitalRead(bandar1); if (andar1 == HIGH){ botaoandar = 1; delayTempo = millis(); } // Se o bandar1 for precioando atribui valor 2 ao botão andar2 = digitalRead(bandar2); if (andar2 == HIGH){ botaoandar = 2; delayTempo = millis(); } // Se o bandar1 for precioando atribui valor 3 ao botão andar3 = digitalRead(bandar3); if (andar3 == HIGH){ botaoandar = 3; delayTempo = millis(); } // Se o andar for diferente de 4 motor fica parado if (andar() != 4){ parado(); } // Se o andar for igual a 4 motor desce if (andar() == 4){ desce(); } } else{ // Se o Andar for diferente de 4 ... if (andar() != 4){ // E o botão do andar maior que o andar if (botaoandar > andar()){ while (botaoandar != andar()){ sobe(); } } // E o botão do andar menor que o andar if (botaoandar < andar()){ while (botaoandar != andar()){ desce(); } } // E o botão do andar igual ao andar if (botaoandar == andar()){ parado(); botaoandar = 4; } } } delay(100); } // Verifica os sensores Reed Switch e indica em que andar está o elevador byte andar(){ if (digitalRead(reedswitch1) == LOW){ return 0; }else if (digitalRead(reedswitch2) == LOW){ return 1; }else if (digitalRead(reedswitch3) == LOW){ return 2; }else if (digitalRead(reedswitch4) == LOW){ return 3; }else{ return 4; } } // Inicia o motor com o comando descer void desce(){ analogWrite(motorB1, vSpeed); analogWrite(motorB2, 0); } // Inicia o motor com o comando subir void sobe(){ analogWrite(motorB1, 0); analogWrite(motorB2, vSpeed); } // Inicia o motor com o comando parar void parado(){ analogWrite(motorB1, 0); analogWrite(motorB2, 0); } |
As variáveis e funções do Projeto Elevador Arduino dificilmente sofrem alteração uma vez que suas ações são fixas e continuadas, porém para quem deseja, é possível realizar a alteração da velocidade do motor através da seguinte definição:
|
1 |
int vSpeed = 200; // Define a velocidade do motor |
Ao alterar no início este valor, todos os locais com definição de velocidade serão ajustados automaticamente para o valor expresso. Vale ter cuidado com velocidades muito baixas que podem ser insuficiente uma vez que o motor está atribuído a uma carga com torque parcialmente elevado.
Conclusão
O projeto é facilmente desenvolvido, alguns fatores quanto a instalação dos seus componentes podem ser um pouco confusos uma vez que são diversos conectores envolvidos, porém o código está pronto para uso e com todas as funções prontas, não sendo necessário qualquer tipo de alteração.
Com uma finalidade didática e totalmente interativa, o Projeto Elevador Arduino mostra-se bastante interessante uma vez que para os que aceitarem o desafio, a programação possui uma lógica bastante complexa para realizar corretamente todas as suas funções, excelente para desenvolver os conhecimentos prévios.
Além disto, o Elevador Arduino é um projeto que possibilita diversas outras melhorias, como a inclusão de displays, LEDs, Buzzers e até mesmo dispositivos de reprodução MP3 como o que encontramos no seguinte projeto:
Existem muitas melhorias para incrementar no Projeto Elevador Arduino, vai da criatividade de quem estiver realizando o projeto, se você montou este elevador, teve alguma dificuldade ou tem alguma dica para os demais, não se esqueça de comentar e deixar sua opinião logo abaixo.
