Para entender o funcionamento do Projeto Medidor de TDS Sensor de Condutividade da Água vamos primeiro precisar entender o que é o “TDS” e com funciona esse sensor em conjunto com Arduino, pois será essencial para dar seguimento a este projeto prático.
O TDS (Total Dissolved Solids) indica quantos miligramas de sólidos solúveis são dissolvidos em um litro de água. Em geral, quanto maior o valor de TDS, mais sólidos solúveis estão dissolvidos na água, portando menos limpa a água será. Por esse razão, o valor TDS pode ser usado como um ponto de referência para refletir a limpeza da água.

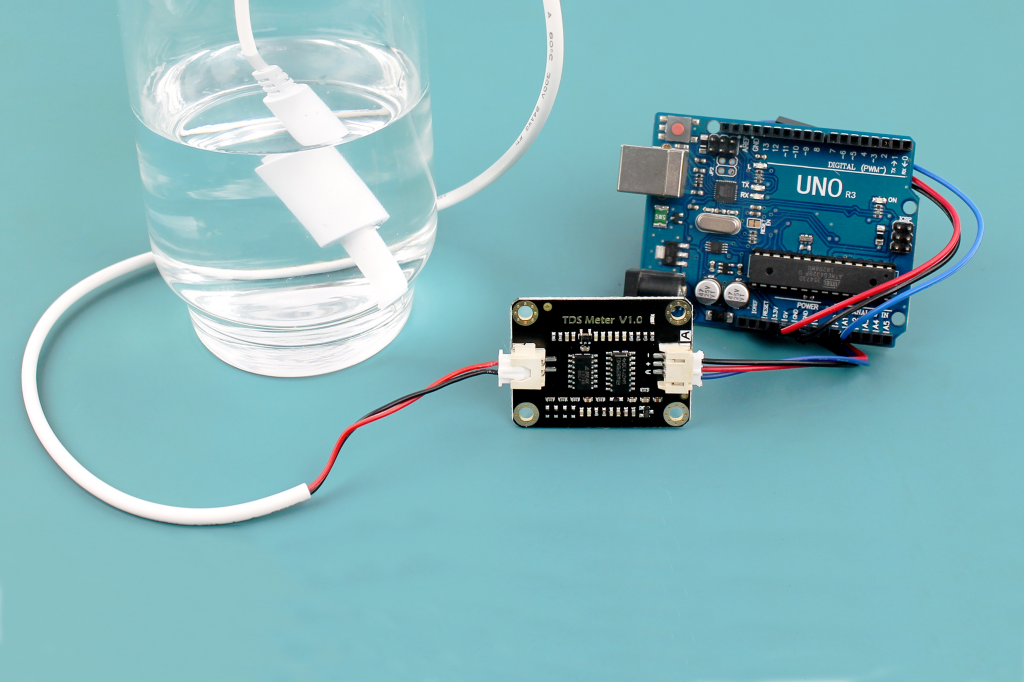

Uma caneta TDS é um equipamento amplamente utilizado para medir o valor TDS. O preço é acessível e é de fácil utilização, porém comumente não é capaz de transmitir dados para um sistema de controle para monitoramento online da qualidade da água. Em geral, os instrumentos profissionais têm alta precisão e podem enviar dados para o sistema de controle, mas o preço é caro para a pessoa comum. Para isso, existe um kit de Medidores TDS Analógicos compatível com Arduino, plug and play e de fácil utilização. Combinando com o controlador Arduino, você pode construir um detector TDS facilmente para medir o valor TDS do líquido sem precisar comprar equipamentos caros.
Este produto suporta entrada de tensão ampla de 3,3 ~ 5,5 V e saída de tensão analógica de 0 ~ 2,3 V, o que o torna compatível com sistemas ou placas de controle de 5 V ou 3,3 V. A fonte de excitação é o sinal AC, que pode efetivamente impedir a polarização da sonda e prolongar sua vida útil, enquanto isso ajuda a aumentar a estabilidade do sinal de saída. A sonda TDS é à prova d’água, podendo ser imersa em água para medição de longo tempo.
O Medidor de TDS Sensor de Condutividade da Água pode ser usado tanto em aplicações de qualidade da água, como para análise de água doméstica e hidroponia. Com ele, você pode facilmente fazer um detector TDS para refletir a limpeza da água e proteger sua saúde!
| Atenção: 1. A sonda não pode ser usada em água acima de 55 graus centígrados. 2. A sonda não pode ser deixada muito perto da borda do recipiente, caso contrário afetará a leitura. 3. A cabeça e o cabo da sonda são à prova d’água, mas o conector e a placa do transmissor de sinal não são à prova d’água. Por favor, seja cuidadoso. |
Especificação do Medidor de TDS Arduino
- Placa transmissora de sinal
- Tensão de entrada: 3,3 ~ 5,5 V
- Tensão de saída: 0 ~ 2,3V
- Corrente de trabalho: 3 ~ 6mA
- Faixa de Medição TDS: 0 ~ 1000ppm
- Precisão de medição TDS: ± 10% FS (25 ℃)
- Tamanho do módulo: 42 * 32mm
- Interface do módulo: PH2.0-3P
- Interface do eletrodo: XH2.54-2P
- Sonda TDS
- Número de agulha: 2
- Comprimento total: 83 cm
- Interface de conexão: XH2.54-2P
- Cor: Preto
- Outros: Sonda à prova d’água
Visão geral do Medidor de TDS Arduino
Conheça o Medidor de TDS Sensor de Condutividade da Água em detalhes nas especificações abaixo, observe atentamente a numeração na imagem abaixo e a legenda na tabela logo abaixo:
Características do Medidor de TDS Arduino
| Num | Etiqueta | Descrição |
| 1 | – | Potência GND (0V) |
| 2 | + | Potência VCC (3,3 ~ 5,5 V) |
| 3 | A | Saída de sinal analógico (0 ~ 2,3 V) |
| 4 | TDS | Conector de Sonda TDS |
| 5 | LED | Indicador de energia |
Tutorial Básico do Medidor de TDS Arduino
Este tutorial mostrará como medir o valor TDS da água. Por favor, leia com atenção e cuide às etapas e detalhes.
Requisitos
- Hardware
- Arduino Uno R3 (ou similar);
- Medidor de TDS Sensor de Condutividade da Água Analógico;
- Jumpers de ligação;
- Líquido testado;
- Programas
Diagrama de Ligação do Projeto Medidor de TDS Arduino
Diagrama de ligação do Projeto Medidor de TDS Arduino
Código de Programação do Medidor de TDS Arduino
[crayon-674244d4bd386306891717/]
Resultados esperados do código
Depois de carregar o código de exemplo, abra o monitor serial do Arduino IDE. Em seguida, insira a sonda TDS na água e mexa suavemente. Em seguida, espere que a leitura fique estável e você obterá o valor TDS da água.
Resultados Esperados do Código do Medidor TDS
Tutorial Avançado do Medidor de TDS Arduino
Através do tutorial básico, o valor TDS do líquido pode ser facilmente medido. No entanto, devido às diferenças individuais de diferentes sondas TDS, diferenças da placa de controle principal e nenhuma compensação de temperatura integrada, o valor medido pode ter alguns erros.
Portanto, para obter um valor TDS mais preciso, a calibração é necessária antes da medição. Além disso, é recomendável conectar um sensor de temperatura para compensação de temperatura para melhorar a precisão. Normalmente, o valor TDS é metade do valor da condutividade elétrica, ou seja: TDS = EC / 2.
O esquema elétrico é o mesmo do tutorial básico. Durante a calibração, é necessária uma solução líquida de condutividade elétrica conhecida ou valor TDS, como solução tampão padrão de 1413us/cm. Se convertido para um valor TDS, é cerca de 707 ppm. O valor TDS também pode ser medido usando uma caneta TDS se você não tiver uma solução tampão padrão.
Baixe e instale a Biblioteca de Sensores DFRobot Gravity TDS . Como instalar bibliotecas no Arduino IDE?
Código de Amostra
[crayon-674244d4bd390990389000/]
Etapa de calibração do Medidor TDS
- Carregou o código de amostra em sua placa controladora e, em seguida, abra o monitor serial.
- Limpe a sonda TDS e seque-a com papel absorvente. Insira a sonda na solução tampão de condutividade elétrica conhecida ou valor TDS, então mexa suavemente e espere por leituras estáveis. Se você não tiver a solução tampão padrão, uma caneta TDS também pode medir o valor TDS da solução líquida.
- Insira o comando “enter” para entrar no modo de calibração.
Calibração Projeto Medidor TDS Parte 1
- Insira o comando “cal:tds value” para calibrar o sensor. Neste exemplo, eu uso a solução de buffer 707ppm, então preciso inserir o comando “cal:707”.
Calibração Projeto Medidor TDS parte 2
- Comando de entrada “exit” para salvar e sair.
Calibração Projeto Medidor TDS Parte 3
- Após a calibração, você pode usar o sensor TDS em sua aplicação.
Perguntas frequentes
| Q1. Esse sensor tem sensor de temperatura? Como fazer a compensação de temperatura? |
| A1. Esta sonda TDS não possui sensor de temperatura, mas o algoritmo de compensação de temperatura está reservado no código da amostra. A variável de temperatura no código de amostra terá o padrão de 25 °C sem um sensor de temperatura. Você pode adicionar um sensor de temperatura à prova d’água para ler a temperatura e atualizar a variável de temperatura para fazer a compensação automática de temperatura. |
Artigo Traduzido e Adaptado do Post “SEN0244 Gravity Analog TDS Sensor Meter for Arduino”. Disponível em: https://wiki.dfrobot.com/Gravity__Analog_TDS_Sensor___Meter_For_Arduino_SKU__SEN0244
