O Projeto Sensor UV GUVA-S12SD com Arduino tem como objetivo mostrar o passo a passo de como fazer a conexão e a programação desse prático e incrível sensor de luz ultravioleta, integrando todas suas funcionalidades em um teste simples com o microcontrolador Arduino Uno R3, além disso, é possível integrá-lo em projetos mais complexos com finalidades específicas em outros controladores.
A luz ultravioleta (UV) é produzida pela luz solar. Vale lembrar que o afinamento gradual da camada de ozônio da Terra aumentou a quantidade de radiação UV, o que pode levar a queimaduras solares e outros problemas de pele. Ela é uma forma de radiação eletromagnética com comprimento de onda de 200nm a 370nm, menor que a luz visível, mas maior que os raios X, por isso é necessário muita atenção ao se expor a essas condições climáticas.
O módulo do sensor UV GUVA-S12SD é usado para detectar a intensidade da radiação ultravioleta em determinado local, permitindo que seja capaz de mudar os valores em sua saída analógica conforme a intensidade da radiação UV, onde por meio de outros componentes e módulos pode vir a disparar avisos sonoros ou luminosos.
Observação: O objetivo principal do Sensor UV GUVA-S12SD é medir a radiação UV, evitando danos aos seres humanos.
Como Calcular o Índice UV com o Sensor?
Conforme mencionado, o Projeto Sensor UV GUVA-S12SD vai ensinar a calcular o índice UV de uma forma simples. O módulo possui saída analógica e varia aproximadamente entre 0 e 1 volt. A tensão de saída deste módulo varia de acordo com a intensidade da luz UV de acordo com o diagrama a seguir.
Gráfico de Saída do Sensor UV GUVA-S12SD de Acordo com a Radiação
Você pode ver o valor preciso da intensidade UV de acordo com a tensão de saída na imagem abaixo.
Tabela Índice UV x Sinal de Saída Guva-S12SD
Cada nível de intensidade UV representa o fator causador. A imagem abaixo mostra o que cada nível inclui:
Tabela de Proteção UV
Pinagem do Módulo Sensor UV GUVA-S12SD
Este módulo tem 3 pinos:
- VCC: Fonte de alimentação do módulo – 3V a 5V
- GND: Terra
- OUT (SIG): Sinal analógico de saída – varia de 0-1 V
Você pode ver a Pinagem deste módulo aqui.
Pinagem Sensor UV Guva-S12SD
Materiais Requeridos para o Projeto Sensor UV GUVA-S12SD com Arduino

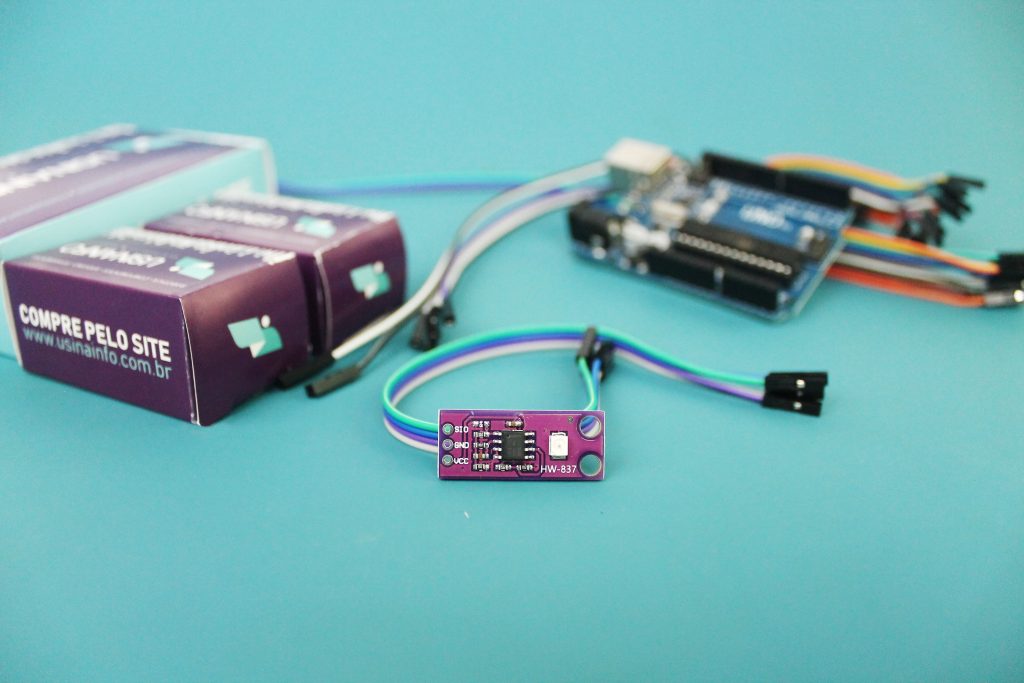

Nesse projeto você vai precisar de apenas 3 componentes principais, o microcontrolador, o sensor e alguns jumpers para fazer a devida conexão, conforme a imagem do circuito mais abaixo.
| Arduino UNO R3 | × | 1 | |
| Sensor UV Guva-S12SD Ultravioleta para Arduino | × | 1 | |
| Kit Jumpers macho para fêmea | × | 1 |
Aplicativos de Software
Para que consiga fazer a programação do Arduino de forma adequada, vai precisar instalar em seu computador o programa IDE Arduino. O link para baixar esta abaixo:
Interface do Sensor UV GUVA-S12SD com Arduino
Etapa 1: Esquema de Ligação
O circuito a seguir mostra como você deve conectar o Arduino ao sensor GUVA-S12SD. Conecte os fios de acordo:
Projeto Sensor UV GUVA-S12SD com Arduino
Etapa 2: Código de Programação
Faça o upload do seguinte código para o seu Arduino.
[crayon-673f21e96bb2d891731286/]
Em resumo, queremos exibir a saída em volts no Monitor Serial. Então, primeiro salvamos a entrada analógica e convertemos sua faixa de 0 a 5 em volts. Ao aproximar a lanterna da câmera do seu celular (objeto utilizado para o teste) do sensor, a saída muda em volts conforme mostrado abaixo.
Resultados Obtidos pelo Sensor UV GUVA-S12SD
Post Original “Interfacing GUVA-S12SD UV Sensor Module with Arduino“.
By Amir Mohammad Shojaei.
