O Regulador de Tensão Ajustável LM2596 é o dispositivo ideal para quem precisa controlar a tensão aplicada a determinado circuito com exata precisão. Por meio do trimpot encontrado na parte superior da placa pode-se regular a tensão de saída desejada. O Regulador conta ainda com um display de 7 segmentos na parte superior da placa, o qual possibilita a visualização de 3 dígitos, demonstrando ao projetista a visualização da tensão de entrada e a da saída, de forma a manter maior controle do sistema.
O botão presente é caracterizado como multifuncional, possibilita a função de mostrar de forma alternada a tensão de entrada e a de saída e, se pressionado por 2 segundos desliga o display.
A principal indicação de uso do Módulo Regulador de Tensão é em circuitos onde é necessário alimentar e proteger determinados dispositivos, devido à sensibilidade dos seus componentes.
O Regulador de Tensão Ajustável LM2596 caracteriza-se como uma fonte com regulagem e filtragem de tensão, ou seja, a tensão de saída é extremamente precisa. Isto possibilita a alimentação do Arduino, chips microcontroladores, dentre outros dispositivos.
Ele funciona com tensões de entrada de no mínimo 4V e no máximo de 40V, com corrente de aproximadamente 2A (max 3A com modificação de hardware). A tensão de saída é regulável e permite variações entre 1.25V a 37V.
Além disso, conta com o imponente regulador LM2596, este é o responsável pela regulação com precisão da tensão de saída e, juntamente com os demais capacitores e indutores filtra a tensão de saída, tornando-se assim uma Fonte conversora de alta qualidade, com saída totalmente estabilizada.
É importante lembrar que o Regulador de Tensão com filtro de tensão aumenta a vida útil dos seus dispositivos, uma vez que não obriga o circuito a tentar estabelecer a tensão para não perder seus dados.

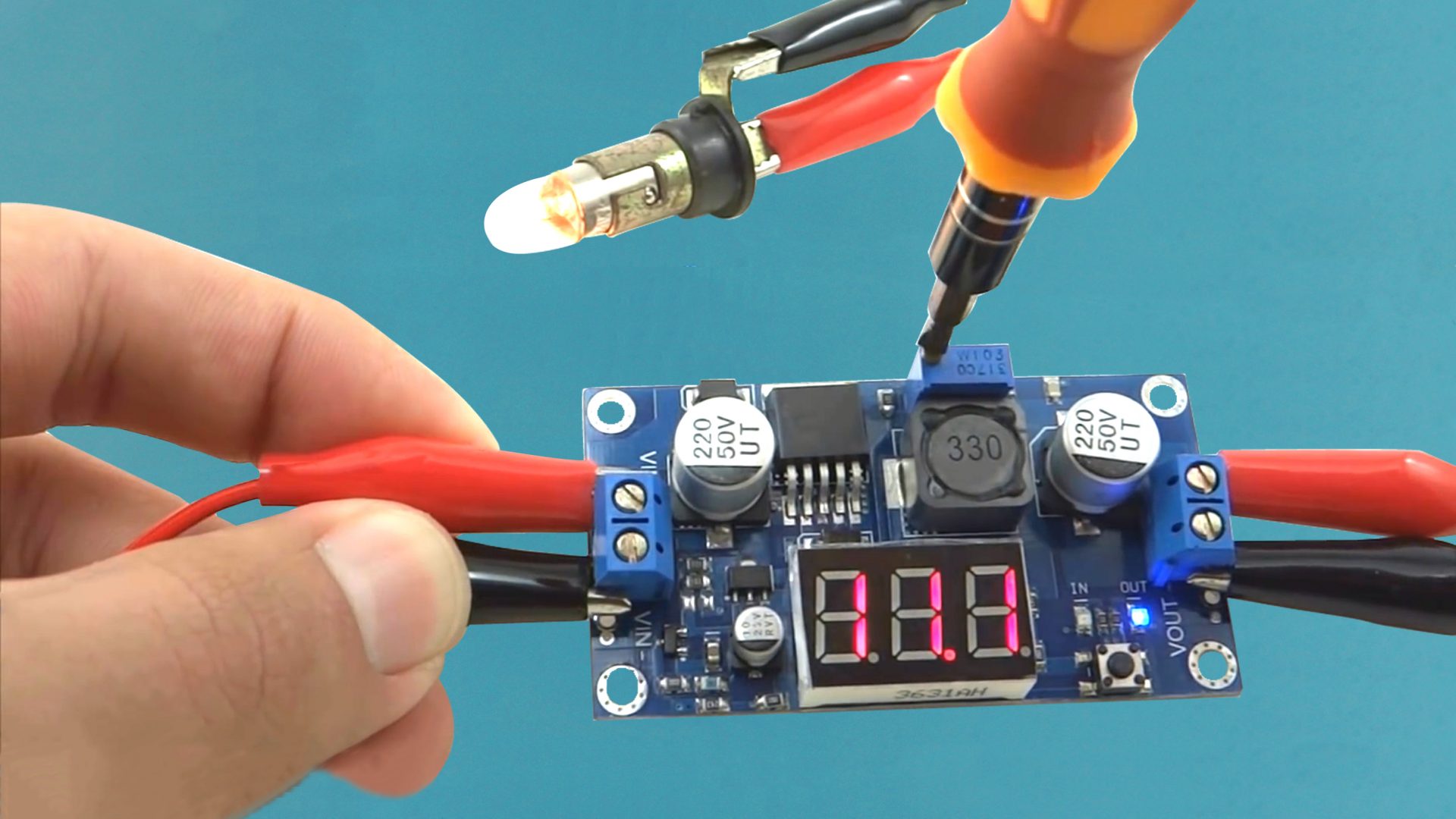

Vídeo Teste Prático do Regulador de Tensão Ajustável LM2596
Produtos Utilizados no teste
– Módulo Regulador de Tensão LM2596
– Lâmpada
Montagem Física
Este esquema que desenvolvemos é somente para testes. Na saída do Módulo Regulador você poderá estar colocando o dispositivo que desejar, desde que respeite os 2 Amperes de corrente suportados pela placa. A ligação deve ser feita conforme a imagem abaixo:

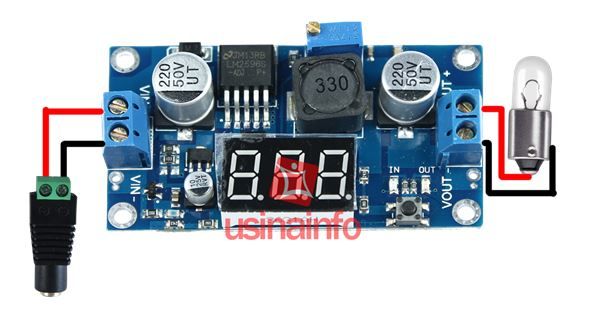

Esquemático Teste Regulador de Tensão Ajustável LM2596 com Display
Conclusão
Após o teste constatei que o Esquemático Teste Regulador de Tensão Ajustável LM2596 com Display é um dispositivo muito tecnológico, com grande gama de aplicações. O que mais chamou minha atenção foi a precisão e a estabilidade da tensão oferecidos pelo Módulo, que, além do mais, mostrou-se muito imponente, visto que não apresentou qualquer nível de aquecimento durante os testes. É o equipamento ideal para que procura um Regulador com alta precisão, extremamente robusto e com excelente relação custo x benefício.
Autor: Leonardo Dalla Porta
Olá. Todos falam da amperagem de saída (2A). Mas qual a amperagem devo entrar para ter esta saída a 2A? Quero uma saída 4v 2A, usando uma fonte 12v 12A consigo isso? Ou uma fonte 12v 1A consigo os 2A? Se for uma bateria de carro terei os 2A? grato.
Olá Sérgio,tudo bem?
A corrente de entrada pode ser maior que 2A se deseja ter 2A na saída, porém nunca menor pois estes equipamentos não amplificam a corrente, somente a tensão. Vale ressaltar que quando utilizado em sua corrente máxima, é necessária a utilização de dissipadores de calor junto ao regulador, neste caso como a corrente seria de 2A, recomendaria até outro regulador com maior corrente para evitar danos em casos de pico de corrente, por exemplo.
Eu fui ligar esse regulador,
Pegando da bateria de 165ah entrada 12,6v pra sair pro roteador de 9v..
Mas só q o regulador queimou o circuito diodo m7.
Pq será que queimou, pois eu liguei certo, chegou acender o visor daí passou uns minutos queimou??
Olá Davi! Pelo seu relato, acredito que o tenho ocorrido seja um excesso na corrente que fez com que o sistema aquecesse além da conta e acabasse queimando o componente. Verifique a corrente de funcionamento do roteador e se a mesma não ultrapassa a corrente nominal do regulador.
Olá rh person. para bateria 3.7V e 500mA, é possível carregar pelo lm2596 à uma corrente menor que 1A ?
Olá, infelizmente não compreendi exatamente a sua pergunta, porém existem algumas informações que podemos esclarecer: a corrente de saída do regulador de tensão é a mesma que a de entrada, ele possui a capacidade de controlar apenas a tensão.
