O Sensor de Chama Arduino trata-se de um excelente módulo que pode estar sendo aplicado em projetos robóticos, como, por exemplo, em um carrinho bombeiro ou mesmo para fins de automação residencial, apresentando funcionamento do simplificado.
Ele atua de forma a identificar as ondas de luz emitidas pelo fogo, entretanto, possui algumas limitações já que não é capaz de detectar chamas produzidas a partir de alguns gases, como o gás natural e o GLP. Quando detectar o fogo vai alterar seu sinal de nível lógico e esta informação será interpretada pelo Arduino que atuara de acordo com sua programação.
Na prática esse tipo de sensor por ser utilizado em projetos de automação residencial no desenvolvimento de alarmes de incêndio, identificando a onda de calor gerada pela chama, não devendo ser exposto diretamente no fogo devido aos danos irreversíveis que podem sere gerados.
A seguir estaremos demonstrando o funcionamento do sensor em um sistema simples de alarme de incêndio.
Teste Prático do Sensor de Chama Arduino
Produtos utilizados no teste:
- 1 x Sensor de Chama Infravermelho;
- 1 xArduino Uno;
- 1 x Buzzer Ativo 5V;
- 1 x Protoboard;
- Jumpers.
Montagem Física do Projeto:
Para fazer as ligações correspondentes basta observar com atenção o esquema abaixo e reproduzir em casa a pinagem utilizada.

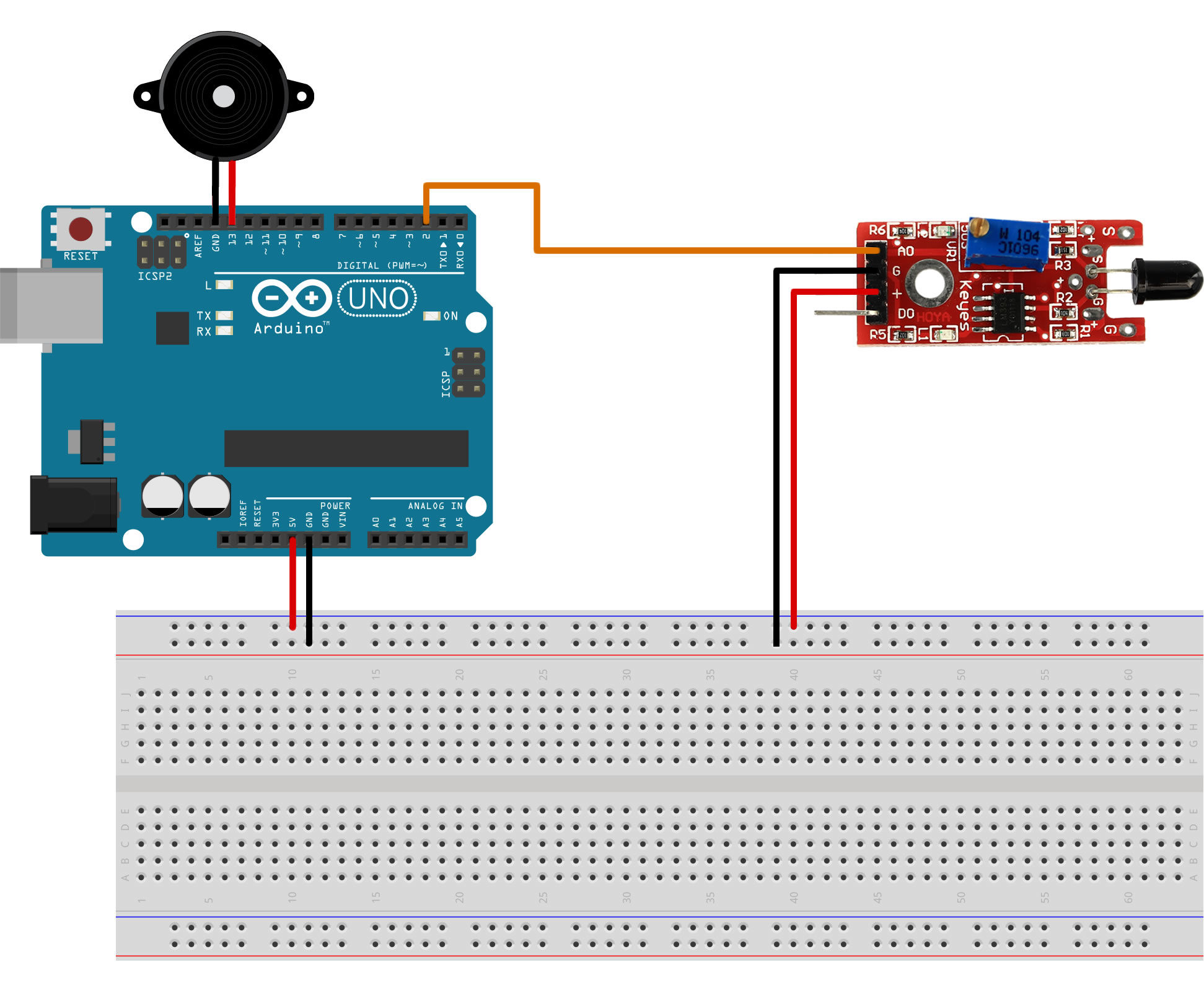

Esquemático Sensor de Chama Arduino em Projeto de Alarme para Detecção de Incêndios
Funcionamento do Código (Software):
O código tem a função de ler o sensor e transformar os valores obtidos em uma sequência de pulsos, onde o Arduino acionará o Buzzer.
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 |
/********************************* ***Autor: Leonardo Dalla Porta**** ************27/09/2014************ **************Atenção************* ***O Codigo esta livre para uso,** *desde que seja mantida sua fonte* ***********e seu autor.*********** **********Faça um bom uso********* *******Att. Equipe UsinaInfo****** *********************************/ int Sensor = 2; int Buzzer = 13; int Var = 0; void setup() { pinMode(Buzzer, OUTPUT); pinMode(Sensor, INPUT); Serial.begin(9600); } void loop() { Var=digitalRead(Sensor); Serial.print(Var); if(Var<1) { digitalWrite(Buzzer, HIGH); delay(100); digitalWrite(Buzzer, LOW); delay(20); } } |
Conclusão
O Sensor de Chama para Arduino é um ótimo dispositivo, mostrando-se muito preciso e com detecção instantânea se bem regulado, ideal para ser utilizado em conjunto com um sensor de fumaça, no caso de desenvolvimento de alarmes ou carrinhos bombeiro.
Ele também se apresenta como uma solução muito eficiente para o desenvolvimento de alarmes de incêndio em projetos de automação residencia arduino, sendo um sensor muito confiável com ótima estabilidade.
Autor: Leonardo Dalla Porta
