O Projeto Sensor de Umidade do Solo Arduino é amplamente utilizado com microcontroladores, podendo ser aplicado em sistemas de controle de irrigação, monitorando o nível de umidade da terra no local em que está instalado, vindo a permitir que dispositivos eletrônicos controlem a reposição da água necessária.
É indispensável saber a condição de quantidade de água no solo, essa umidade influencia em construções, plantações e até mesmo na irrigação de um jardim, mas como a umidade do solo costuma ser muito variável, precisamos efetuar medições constantes nesse meio.
Este projeto é muito simples e tem como objetivo automatizar as necessidades específicas de cada pessoa, seja ela a condição do solo para plantação de árvores e plantas em geral até a manutenção e necessidade de irrigação de um jardim. Com sua interface e o uso do Sensor de Umidade de Solo, sua montagem e programação tornam o projeto ainda mais fácil, trabalhando com 2 tipos de comunicação, digital e analógica.

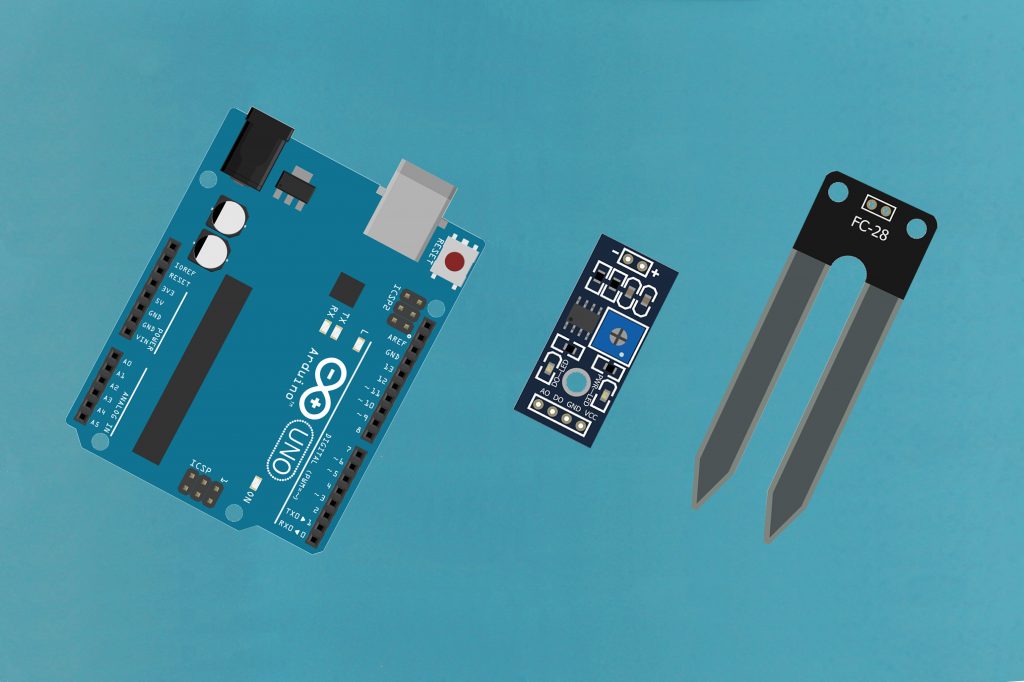

Produtos Utilizados no Projeto
Padrão de Comunicação
O funcionamento do Sensor de Umidade de Solo é simples, ele possui dois tipos de saídas: A0 e D0, onde A0 é o canal analógico, no qual podemos obter a sua precisão, pois recebemos valores reais, em números de 0 a 1023.
Já o canal D0, é o canal digital, que trabalha somente com 0 ou 1 (ligado ou desligado), para ajustar o ponto onde o sensor vai ligar esta saída, você pode ajustar através do potenciômetro, encontrado em cima do módulo.
Montagem do Projeto Sensor de Umidade do Solo Arduino
Para que funcione corretamente é necessário seguir exatamente o mesmo padrão utilizado. As ligações de componentes seguem a seguinte ordem: Arduino – Módulo: A0 – A0; 5v – Vcc; GND – GND.
Esquemático Projeto Sensor de Umidade do Solo Arduino
Funcionamento do Código de Programação
O código disponibilizado é apenas para fazer a leitura do sensor e apresentar os dados na porta serial, comparando o valor com uma variável pré-definida para ligar o led 13 e enviar para a serial o aviso de que ele esta fazendo a irrigação.
Download do Código de Programação
[crayon-674253d6cd8e5894673274/]
Conclusão
O Projeto Sensor de Umidade de Solo Arduino é indicado para estudos geotécnicos, devido ao aumento da necessidade do uso consciente e eficiente da água para irrigação. Seu sistema de comunicação torna a resposta dos dados instantânea, onde acabamos constatamos também que a sensibilidade do sensor melhora com o aumento da potência, porém essa melhora é relativamente independente da energia adicionalmente fornecida.
Autor: Leonardo Dalla Porta
