O Teclado Matricial 4×4 Arduino é um teclado de ótima qualidade indicado para os mais diversos projetos com microcontroladores, apresentando design simples e um acabamento fino, com todas suas teclas macias e resistentes de fácil manipulação.
A comunicação utiliza apenas 8 pinos para 16 teclas, o que facilita na hora da instalação e desenvolvimento, além disso, na parte traseira existe um adesivo para fixação em uma superfície lisa. Seu cabo flat é mais prático tanto esteticamente quanto funcionalmente.

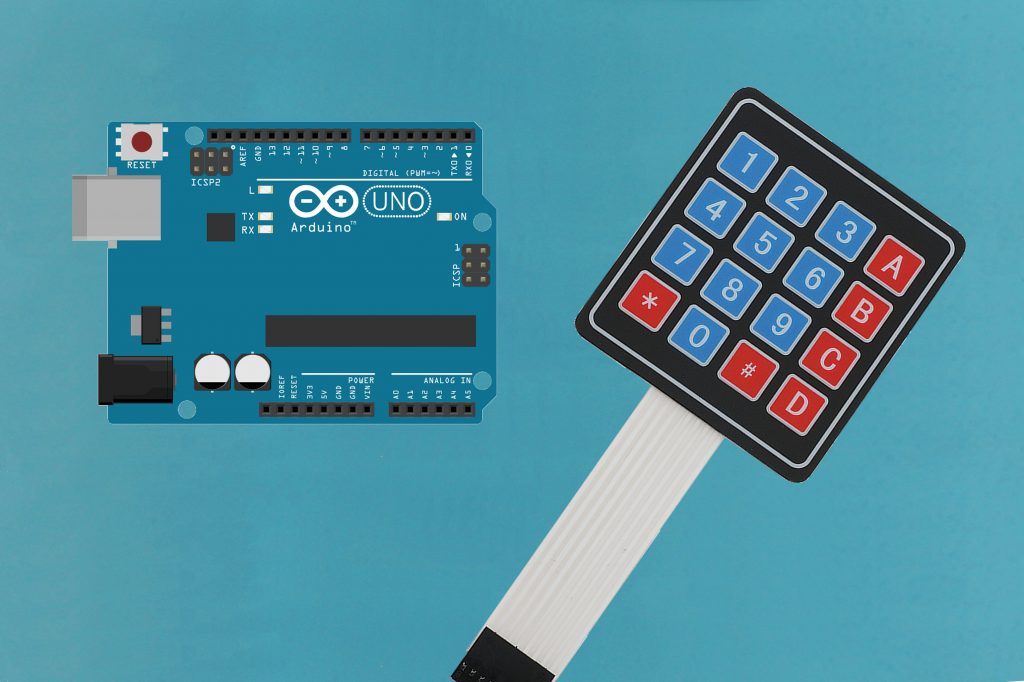

O projeto que é demonstrado a seguir envolve o funcionamento do Teclado Matricial 4×4 com Arduino, em conjunto com a plataforma de desenvolvimento. O Teclado será conectado ao Arduino, onde ele fará a leitura da tecla pressionada e enviará o caractere para a porta serial. A partir deste projeto você poderá estar desenvolvendo inúmeras aplicações uteis ao seu dia-a-dia, seja qual for sua necessidade ou ideia.
Vídeo Projeto Teclado Matricial 4×4 com Arduino
Produtos Utilizados no Projeto
– 1 x Teclado Matricial de Membrana;
– 1 x Arduino Uno R3;
– 1 x Kit de Jumpers.
Protocolo de Comunicação do Teclado
O Teclado Matricial Arduino funciona com o método de varredura Multiplexada, ou seja, o microcontrolador sequencia os canais para ver qual tecla foi pressionada, as teclas são conectadas na forma demostrada pela imagem abaixo, ou seja, colunas e linhas.
O sistema de multiplexação é um sistema básico que funciona da seguinte forma: o Arduino define que todas as colunas fiquem como saída, e as linhas como entrada, assim aguardando o pressionamento de algum botão, se algum botão for pressionado, instantaneamente o microcontrolador troca as entradas pelas saídas e novamente verifica qual botão foi pressionado, assim ao juntar as duas informações teremos a localização do botão apertado pelas coordenadas das linhas pelas colunas.
Protocolo de Comunicação Teclado Arduino
Montagem do Projeto Teclado Matricial com Arduino
Para perfeito funcionamento do projeto é necessário que as ligações sejam feitas de forma correta, obedecendo as ligações conforme a imagem abaixo. Para conexão do Arduino com o teclado podem ser utilizados jumpers do tipo macho-macho, especialmente coloridos para evitar a ligação incorreta.
Esquemático Projeto Teclado Matricial com Arduino
Funcionamento do Código:
O código do Projeto Teclado Matricial 4×4 com Arduino tem função de aguardar que uma tecla seja pressionada, e quando ocorrer, irá exibir o caractere pressionado na tela, através da porta serial. O Código juntamente com a biblioteca estão disponíveis a seguir:
Download Código Exemplo do Teclado Matricial 4×4
Conclusão
A partir deste simples teste, aprendemos o funcionamento básico que o Teclado Matricial 4×4 com Arduino apresenta, além de ser um dispositivo de alta qualidade, ter um design diferenciado e muito fino, facilitando o uso em travas elétricas, controle de acesso, cofres, balanças eletrônicas, entre outros.
Lembrando que devemos sempre conectar as trilhas corretamente para evitar curtos ou erros na montagem. Bons Projetos!
Autor: Leonardo Dalla Porta
