Capacímetro
Como medir a capacitância?
Um capacímetro determina a capacitância de carregando de um capacitor com uma corrente conhecida, medindo a tensão resultante e calculando a consequente capacitância.
A propriedade que esses componentes eletrônicos têm de armazenar energia elétrica sob a forma de um campo eletrostático é chamada de capacitância, a qual pode ser medida por meio de um multímetro capacímetro, por exemplo.
O capacitor é capaz de armazenar uma carga elétrica e pode permanecer energizado depois que a energia é removida, sendo assim, é necessário tomar alguns cuidados antes de manusear.
Primeiramente desligue a alimentação, certifique-se de confirmar que a alimentação está desligada, em seguida descarregue cuidadosamente o capacitor conectando um resistor através dos terminais (conforme orientações abaixo) e não se esqueça de utilizar equipamentos de proteção pessoal apropriados.
Descarregando um capacitor com segurança:
Depois que a energia for removida, conecte um resistor de 20watts de 20000Ω nos terminais do capacitor por aproximadamente cinco segundos. Use o multímetro para confirmar que o capacitor está totalmente descarregado.

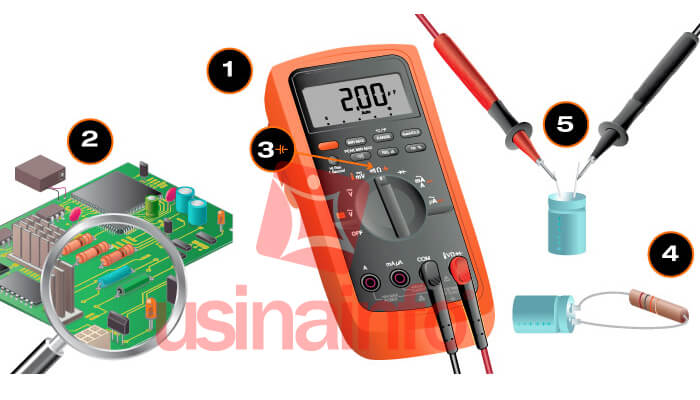

- 1 - Use um multímetro para garantir que a alimentação do circuito esteja desligada. Se o capacitor for usado em um circuito alternativo, ajuste o multímetro para medir a tensão AC. Se for usado em um circuito DC, defina para medir a tensão CC.
- 2 - Inspecione visualmente o capacitor. Se houver vazamento, fissuras, protuberâncias ou outros sinais de deterioração, substitua o capacitor.
- 3 - Gire o disco para o modo medição de capacitância no multímetro (o símbolo geralmente compartilha um ponto no mostrador com outra função). Além do ajuste do seletor, um botão de função precisa ser pressionado para ativar uma medida. Também é possível utilizar um capacímetro propriamente dito, permitindo resultados mais precisos e simplificados.
- 4 - Para a medição correta, o capacitor precisará ser removido do circuito. Descarregue o capacitor conforme descrito no aviso acima.

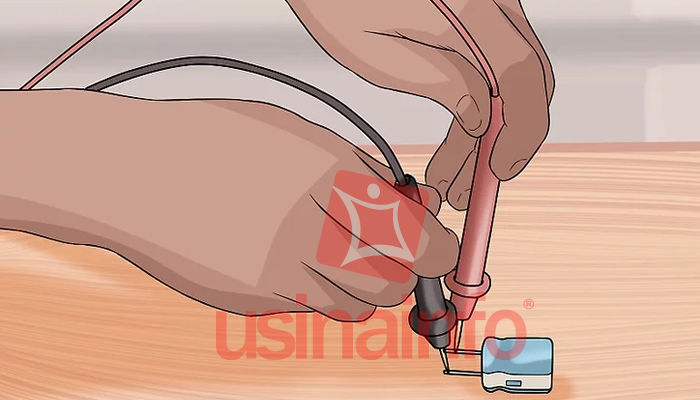

- 5 - Conecte os cabos de teste do capacímetro aos terminais do capacitor. Mantenha os cabos de teste conectados por alguns segundos.
- 6 - Leia a medida exibida. Se o valor da capacitância estiver dentro da faixa de medição, o multímetro exibirá o valor do capacitor. Se ele exibir informações diversas da presente na carcaça do capacitor é sinal da presença de perdas de capacitância, indicando defeito.

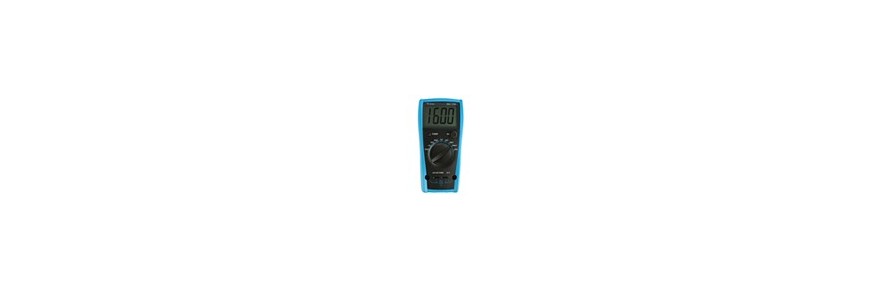

Utilizando um Capacímetro:

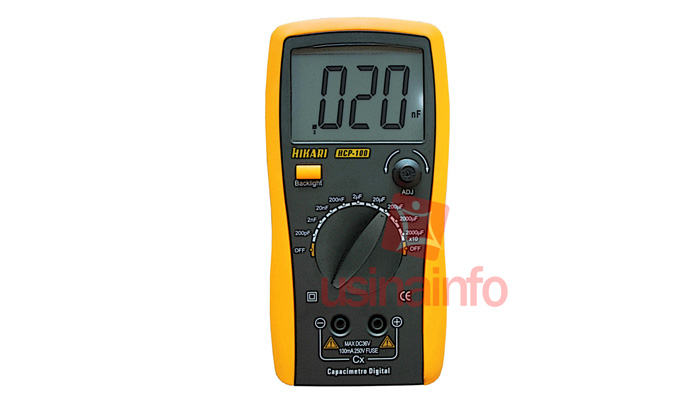

O Capacímetro é um dispositivo eletrônico muito preciso, destinado a medir a capacitância dos capacitores, apresenatndo escalas maiores de trabalho e muito maior precisão, podendo ser utilizado para fazer testes e controle de componentes capacitivos cerâmicos, de poliéster, eletrolíticos, entre outros.
O principal diferencial de um modelo para outro deve-se às escalas de medição, as quais no geral são das seguintes faixas 200pF, 2nF, 20nF, 200nF, 2µF, 20µF, 200µF, 2000µF, 20mF, podendo apresentar outras ocorrências conforme o fabricante e modelo do capacímetro.
Após o procedimento de descarga do capacitor é necessário selecionar a faixa do capacímetro de acordo com o componente em teste, fazendo a conexão dos terminais que podem ser por meio de pontas de prova ou garras do tipo jacaré, iniciando imediatamente o teste.
Em poucos instantes a capacitância será apresentada na tela, permitindo ao técnico identificar o modelo correspondente para fazer a substituição exata, evitando a instalação de modelos incorretos, bem como identificando aqueles que estão apresentando perda de capcitância ou curtos, devendo ser substituídos.
Fatores adicionais envolvendo capacitância que valem a pena saber:
- - Os capacitores têm uma vida limitada e muitas vezes são a causa de um mau funcionamento.
- - Os capacitores defeituosos podem ter um curto-circuito, um circuito aberto ou podem se deteriorar fisicamente até o ponto de falha.
- - Quando um capacitor estiver em curto-circuito, o fusível do equipamento em que está instalado pode romper ou outros componentes podem estar danificados.
- - Quando um capacitor abre ou deteriora, o circuito ou os componentes do circuito podem não funcionar.
- - Deterioração também pode alterar o valor da capacitância de um capacitor, o que pode causar problemas.
