O Conversor Analógico Digital ADS1115, internacionalmente conhecido por ADC, é um pequeno dispositivo digital capaz de realizar a conversão de sinais analógicos em sinais digitais quando aplicado em projetos com microcontroladores sem conversor integrado ou quando busca-se maior precisão ADC.
O Conversor Analógico Digital ADS1115 conta com interface simplificada e fornecendo resolução de 16-bits a 860 amostras/segundo sobre a comunicação I2C, o que facilita crucialmente a vida do programador que passa por dificuldade de comunicação dos componentes presentes em seu projeto.
Muito prático, o chip do Conversor Analógico Digital ADS1115 pode ser configurado com 4 canais de entrada simples ou 2 canais diferenciais, possuindo um amplificador de ganho programável de até 16X que é capaz de aumentar sinais para níveis mais altos.
A ampla faixa de tensão de operação de 2 a 5.5VDC possibilita integração com diversos microcontroladores, entre eles, Arduino, Pic, Arm, Raspberry Pi e outros. Vale destacar ainda que para fazer a conexão é disponibilizada uma barra de pinos que precisa ser soldada na placa.
![Projeto Conversor Analógico Digital ADS1115 16 com Arduino - [1028116]](https://www.usinainfo.com.br/1028116-infografico/conversor-analogico-digital-ads1115-16-bits-4-canais-adc.jpg "Projeto Conversor Analógico Digital ADS1115 16 com Arduino - [1028116]")

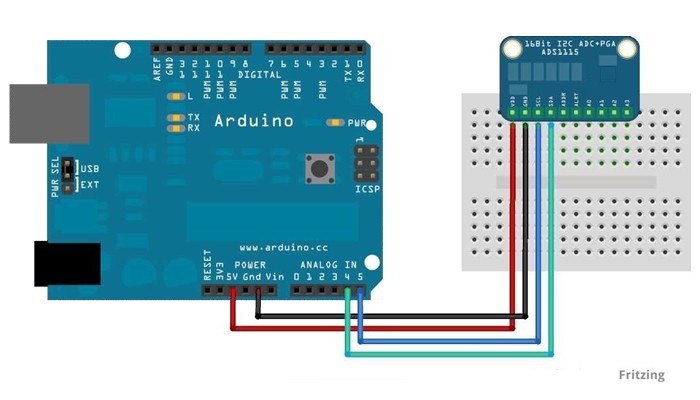

Conversor Analógico Digital ADS1115 com Arduino - Esquema de Montagem
CARACTERÍSTICAS:
- Conversor Analógico Digital ADS1115;
- Conversor ADC para microcontroladores;
- Comparador Programável;
- Converte Sinais Analógicos em Dgitais;
- 4 Endereços I2C Disponíveis;
- Resolução de 16-bits a 860 Amostras/Segundo;
- Baixo Consumo de Corrente;
- Oscilador Interno Integrado;
- Amplificador de Ganho Programável (PGA);
- Referência Internacional;
- Datasheet ADS1115.
ESPECIFICAÇÕES:
- Modelo: ADS1115;
- Tensão: 2 ~ 5.5VDC;
- Corrente: 150uA (Modo de Conversão Contínua)
- Taxa de Dados: 8SPS à 860SPS (Programável);
- Resolução: 16-bits;
- Interface: I2C;
- N. de Canais: 4 Simples ou 2 Diferenciais;
- Faixa de temperatura: -40°C a +125°C;
- Dimensões (CxLxE): 28x17x2,5mm;
- Peso: 1,6g;
- Peso com embalagem: 3g.
