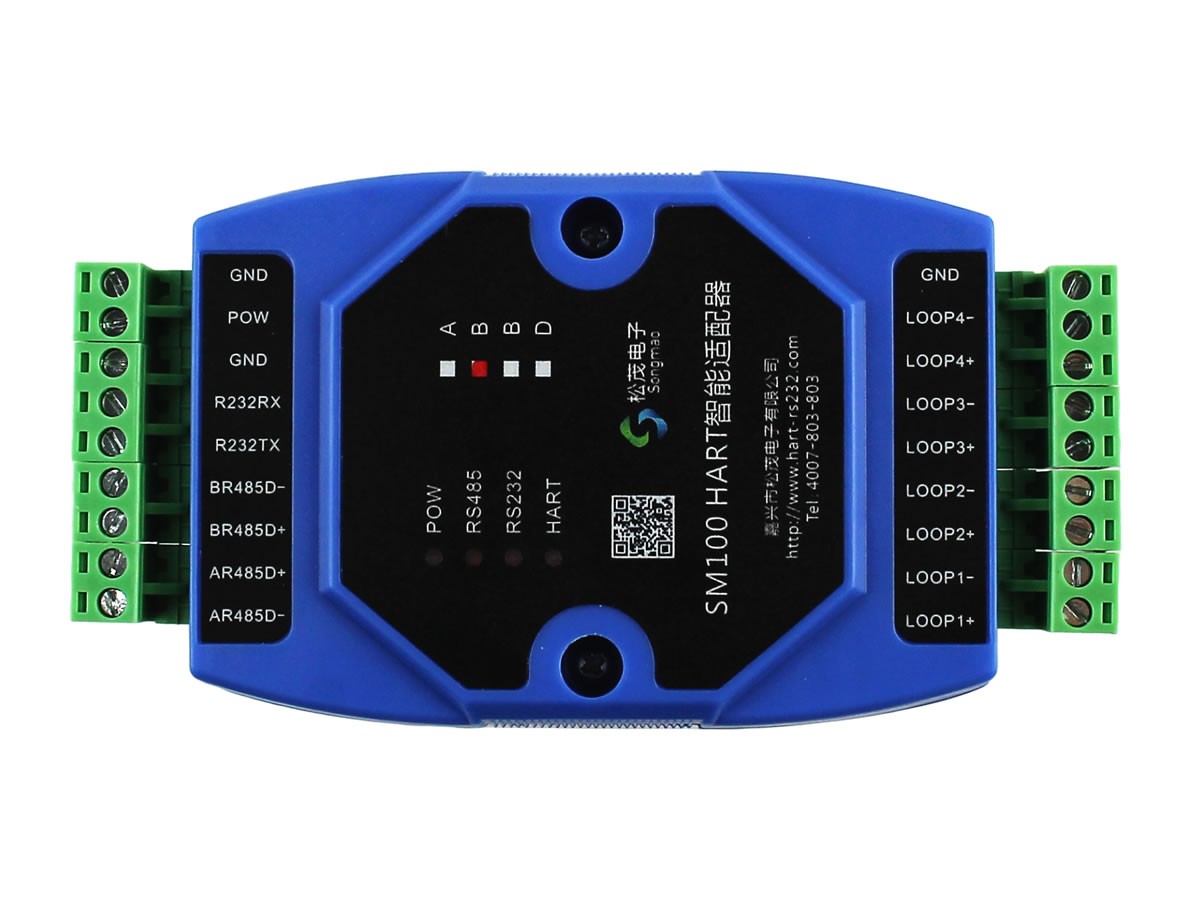

O Conversor 4-20mA para RS485/RS232 Modbus RTU 4 Canais - SM100-B é uma solução robusta e eficiente para a integração de sinais analógicos em sistemas de comunicação digital, facilitando a conexão entre sensores, atuadores e sistemas de controle que operam com o protocolo Modbus RTU. Este conversor permite a comunicação precisa entre dispositivos que utilizam sinais de corrente de 4-20mA e controladores industriais, como CLPs, por meio das interfaces RS485 ou RS232.
Com quatro canais de loop de corrente, o SM100-B proporciona uma conversão confiável dos sinais analógicos para os padrões digitais RS485/RS232, permitindo a integração de múltiplos dispositivos em um único sistema. Este modelo é especialmente útil em aplicações onde a comunicação entre o mestre e o escravo deve ser feita com alta precisão e baixa interferência, garantindo um controle eficiente de processos industriais.
![Diagrama de conexão com um e múltiplos sensores two-wires - [1034739]](https://www.usinainfo.com.br/1034739-desc-longa/conversor-4-20ma-para-rs485rs232-modbus-rtu-4-canais-sm100-b.jpg "Diagrama de conexão com um e múltiplos sensores two-wires - [1034739]")

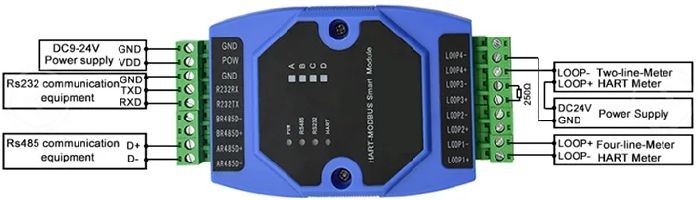

Diagrama de conexão com um e múltiplos sensores two-wires
Nota: Conectar múltiplos sensores com apenas uma resistência de 240ohms.
![Diagrama de conexão com múltiplos sensores four-wires - [1034741]](https://www.usinainfo.com.br/1034741-desc-longa/conversor-4-20ma-para-rs485rs232-modbus-rtu-4-canais-sm100-b.jpg "Diagrama de conexão com múltiplos sensores four-wires - [1034741]")

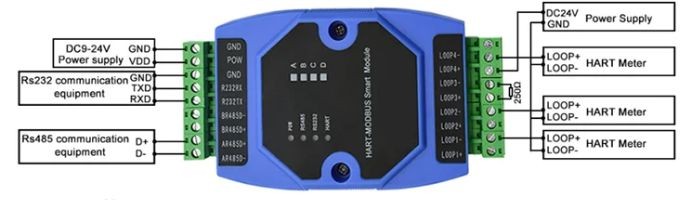

Diagrama de conexão com múltiplos sensores four-wires
Nota: Conectar múltiplos sensores com apenas uma resistência de 240ohms.

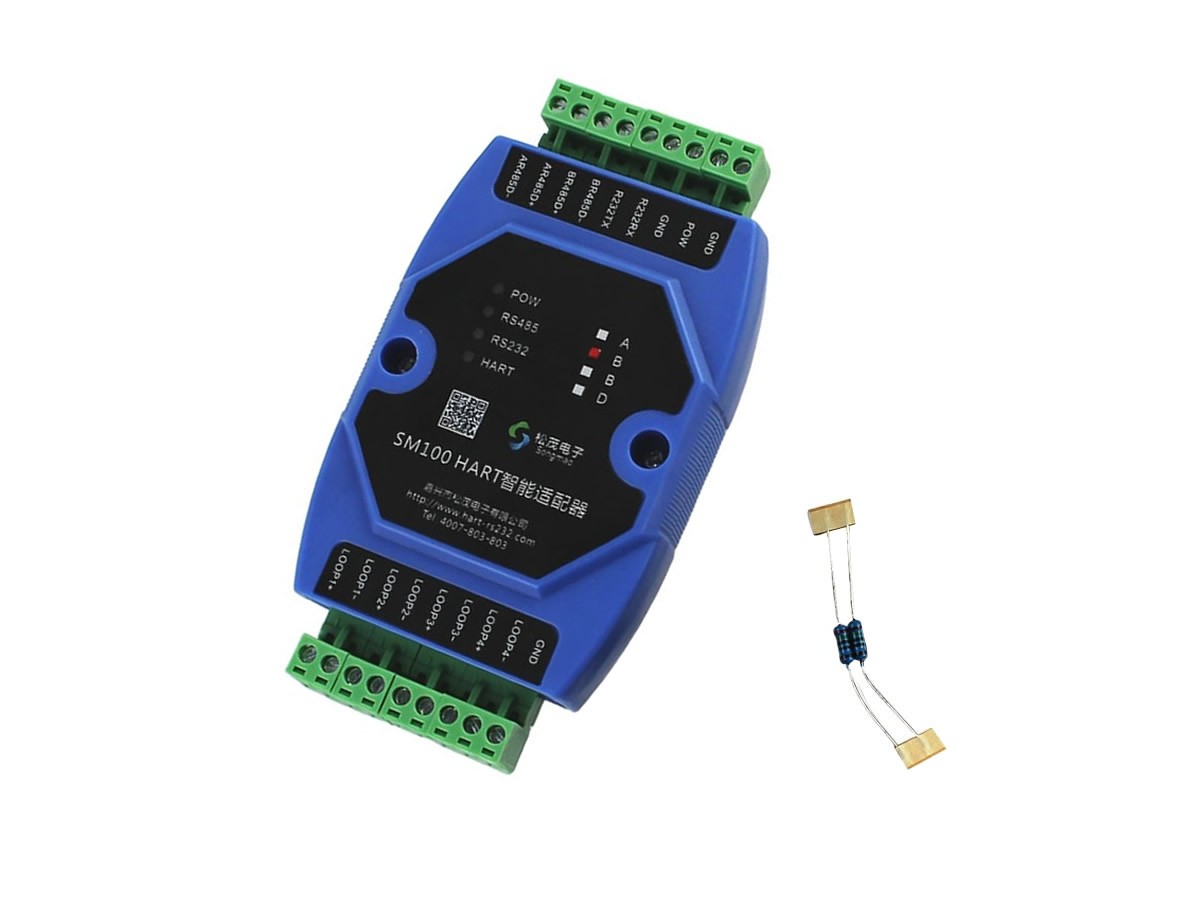

Para facilitar a instalação, o conversor acompanha resistores de 240 ohms, que são utilizados para garantir a carga correta no loop de corrente, essencial para uma leitura precisa dos sinais.
Este conversor é uma escolha ideal para indústrias que necessitam de uma comunicação digital confiável e eficiente em sistemas de automação, como a integração de sensores e atuadores em redes de controle.
CARACTERÍSTICAS:
- Conversão confiável de sinais de corrente 4-20mA para RS485/RS232;
- Suporta o protocolo Modbus RTU, ideal para sistemas de controle industrial;
- Quatro canais de loop de corrente para conexão de múltiplos dispositivos;
- Inclui resistores de 240 ohms para ajuste da carga no loop de corrente;
- Suporta dois mestres RS485, proporcionando flexibilidade no controle;
- Comunicação estável e precisa, mesmo em ambientes industriais ruidosos;
- Compatível com fontes de alimentação de 12-24V DC;
- Download Documentos e software Fabricante SM100-B.
ESPECIFICAÇÕES:
- Fonte de alimentação: DC 12-24V;
- Ripple máximo da fonte de alimentação: 200mV;
- Corrente de operação: < 50mA;
- Velocidades de comunicação: 1200, 2400, 4800, 9600, 19200 bps;
- Canais de entrada: 4 loops de corrente 4-20mA;
- Carga do loop de corrente: 230 a 1100 Ohms;
- Protocolos suportados: Modbus RTU via RS485/RS232;
- Temperatura de operação: -20°C a 80°C;
- Umidade relativa: 10% a 80%;
- Dimensões(CxLxA): 135x72x42mm;
- Peso: 141g.
