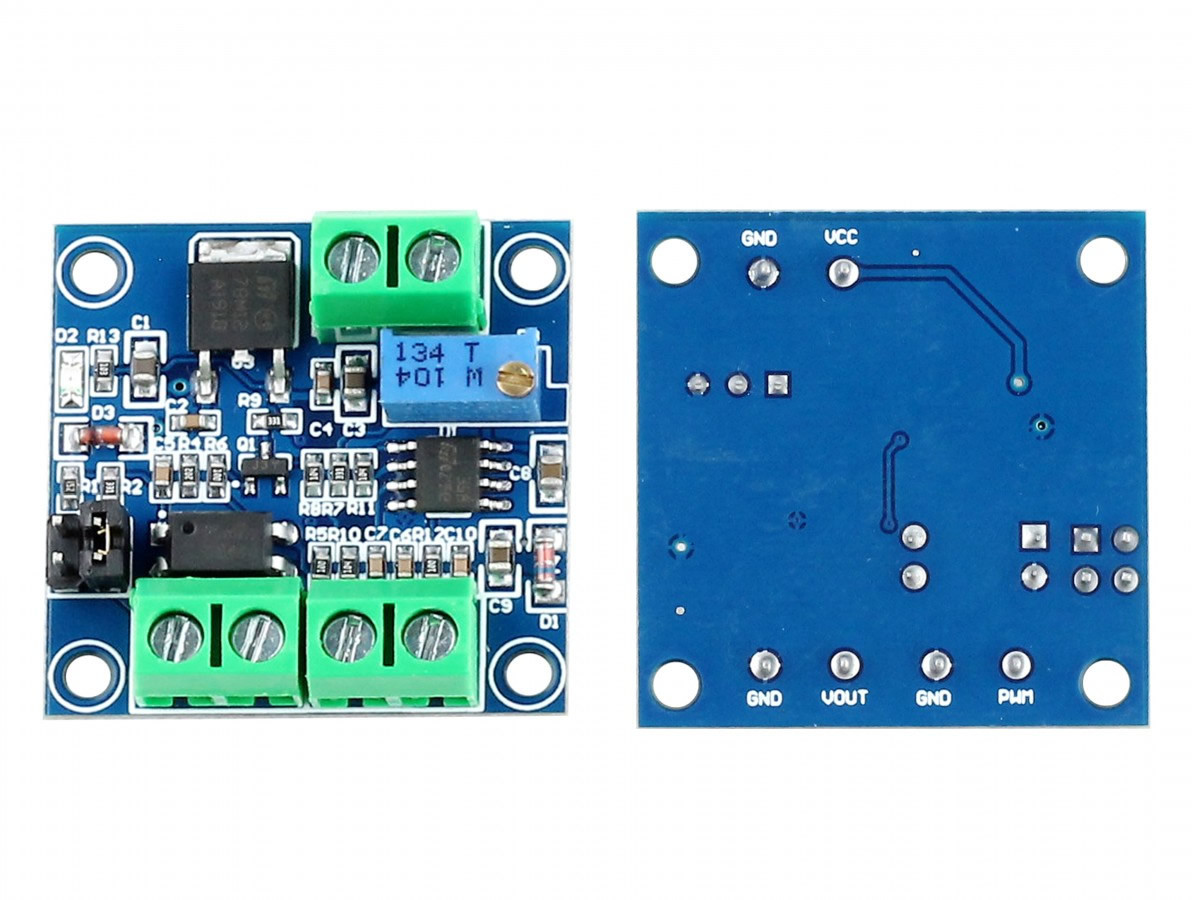

O Conversor PWM para Tensão 0 A 10V é um módulo eletrônico capaz de fazer a conversão de sinais digitais PWM (Pulse Width Modulation) em sinais analógicos de tensão contínua (DC), possibilitando as mais diversas aplicações em projetos e equipamentos industriais.
Na prática, a medida que o sinal PWM de entrada aumenta ou diminui o duty cycle, ele aumenta ou diminui a tensão de saída linearmente, podendo ser utilizado como o interruptor da relação do sinal para o PLC ou outras placas de controle, além de uso no
controle de velocidade em inversores de frequência.

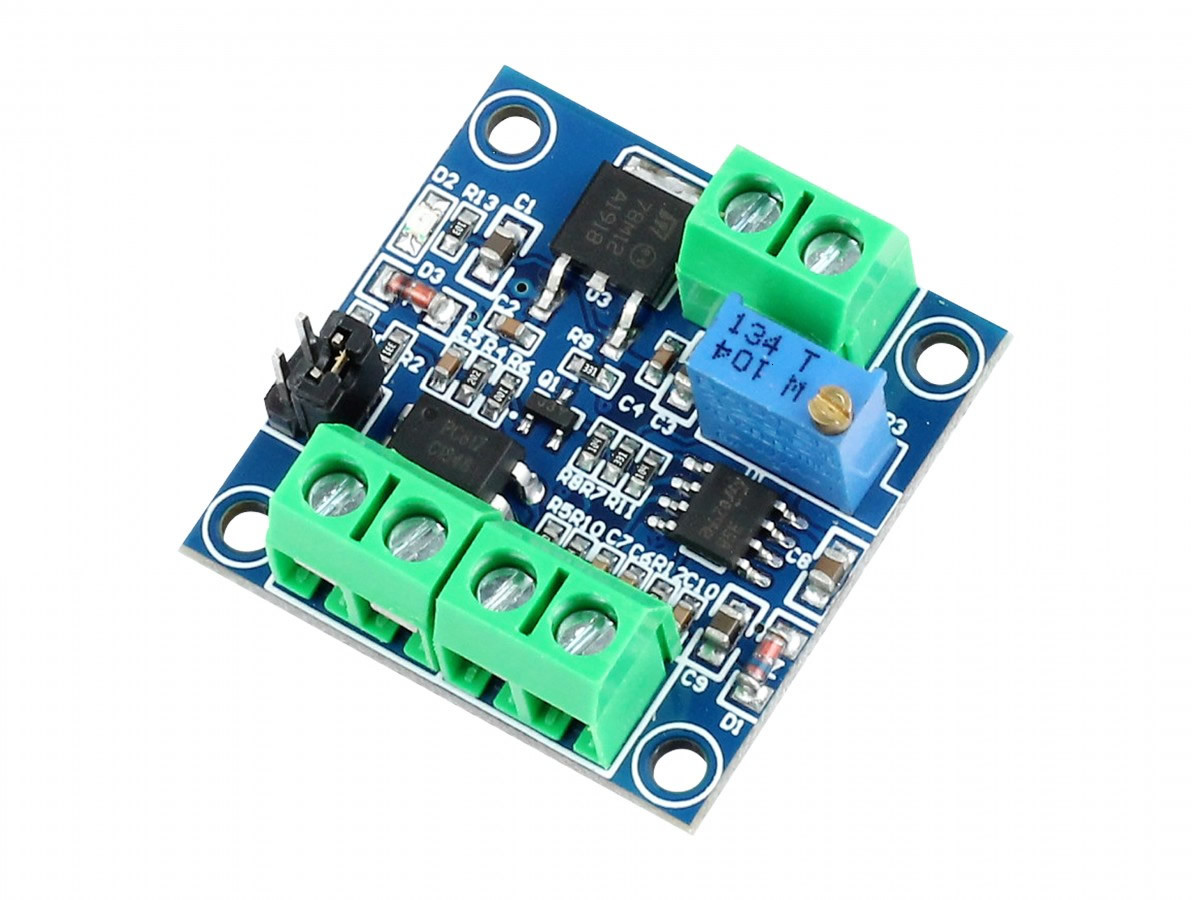

O Conversor PWM para Tensão 0 A 10V apresenta bornes a parafuso para conexão dos fios, tanto do sinal recebido com do sinal de saída, permitindo conexão segura e estável para melhores resultados.
Destacam-se ainda a presença de um trimpot para ajuste fino da tensão de saída, além de dois jumpers que ao serem colocados em curto alteram a escala da tensão de entrada PWM, sendo de 4,5V a 10V quando o jumper R2 está fechado) e de 10V a 24V quando o jumper R1 está fechado.
![Conversor PWM para Tensão 0 A 10V - [1032221]](https://www.usinainfo.com.br/1032221-infografico/conversor-pwm-para-tensao-0-a-10v.jpg "Conversor PWM para Tensão 0 A 10V - [1032221]")

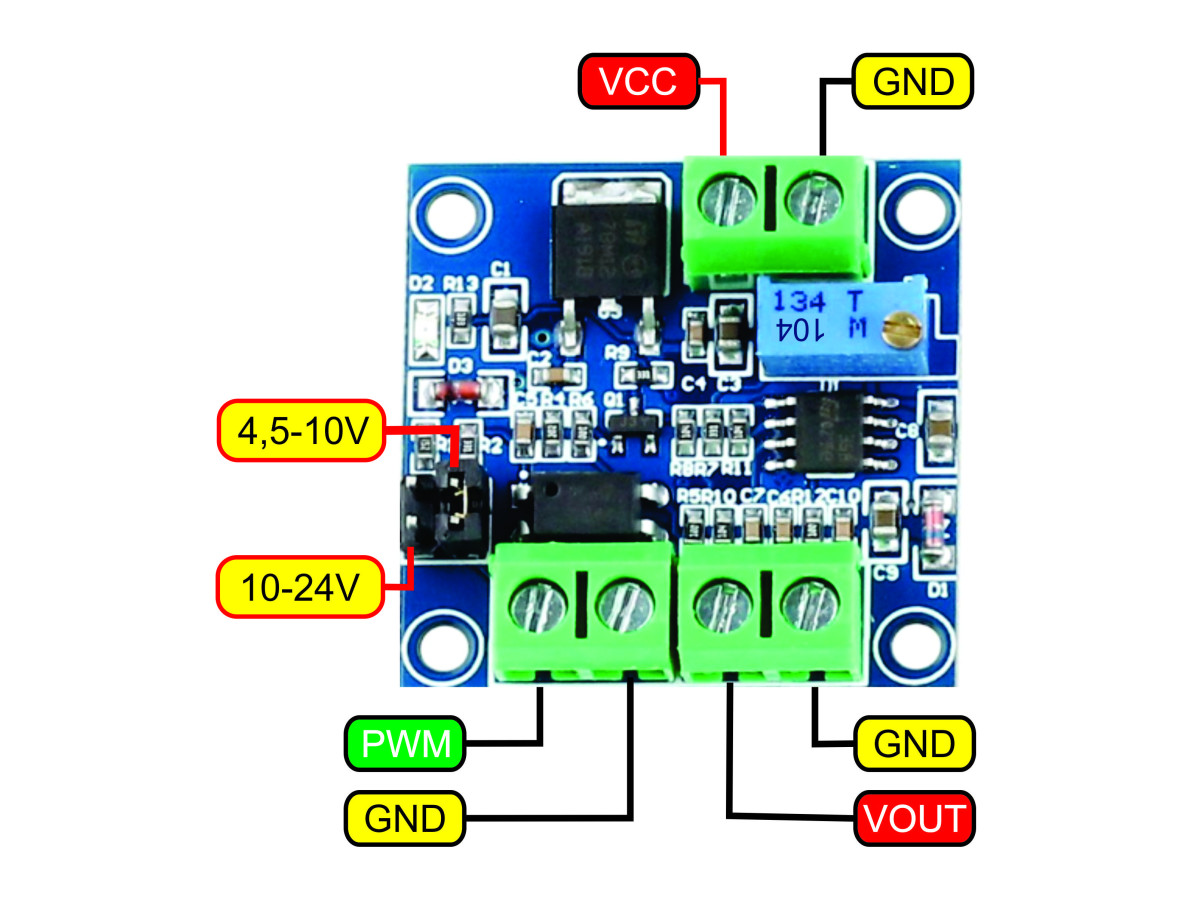

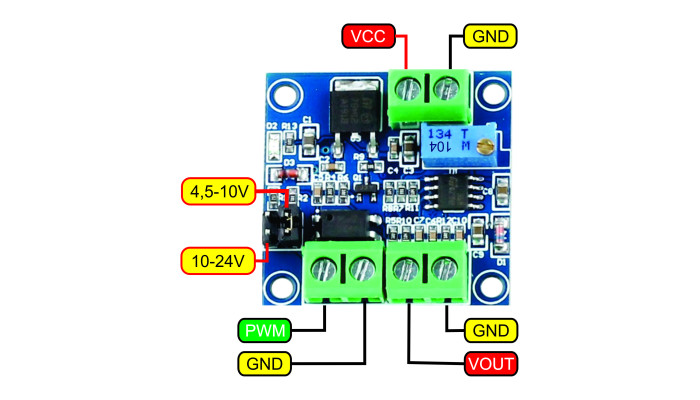

Conexão do conversor PWM para tensão
CARACTERÍSTICAS:
- Conversor PWM para Tensão 0 a 10V;
- Jumpers para seleção de faixa de tensão PWM;
- Ajuste fino da tensão via potenciômetro;
- Converte sinais PWM em tensão contínua;
- Ideal para projetos e aplicações industriais;
- Pode ser usado em inversores de frequência;
- Conexão estável e segura;
- Bornes a parafuso para fixação dos fios;
- Manual Conversor PWM para Tensão 0 a 10V (em inglês).
ESPECIFICAÇÕES:
- Modelo: CPT10;
- Tensão de alimentação: 12 a 30VDC;
- Tensão de entrada PWM: 4,5V a 10V (Jumper R2 fechado) , 10V a 24V (Jumper R1 fechado);
- Frequência de entrada PWM: 1KHZ a 3KHZ;
- Faixa de conversão PWM: 0%-100%;
- Faixa de saída de tensão: 0-10V (Ajuste fino no potenciômetro);
- Erro admissível: 5%;

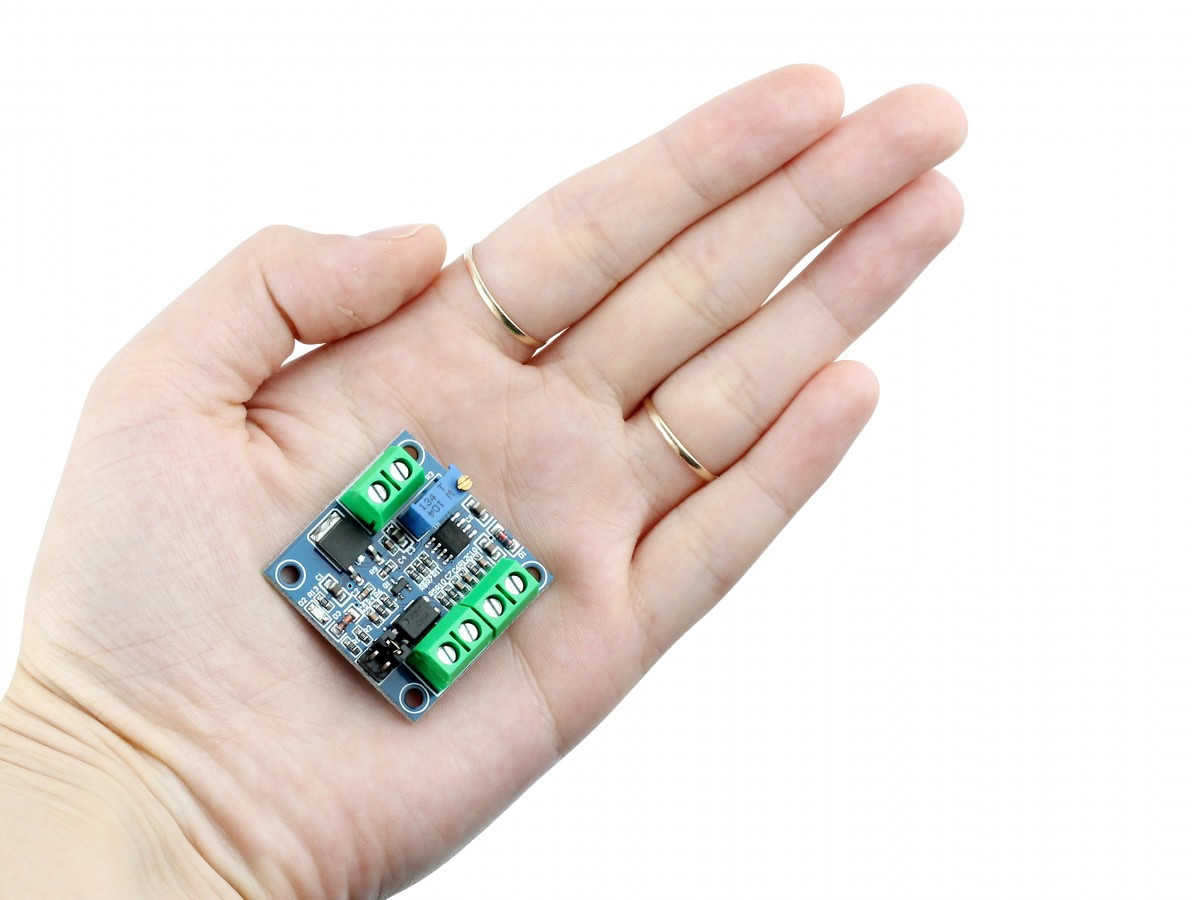

- Dimensões (CxLxE): 33x32,8x12mm;
- Peso: 10g.
Outros Produtos na Categoria [30 Sugestões]
-
-
DisponivelR$ 117,56no pix/boleto -
-
-
-
-
-
DisponivelR$ 569,62no pix/boleto -
-
-
DisponivelR$ 16,67no pix/boleto -
-
-
-
-
DisponivelR$ 68,94no pix/boleto -
-
-
-
-
DisponivelR$ 72,00no pix/boleto -
-
-
-
-
-
DisponivelR$ 22,40no pix/boleto -
-
-
DisponivelR$ 598,31no pix/boleto
*Nota para Pessoa Jurídica: Os produtos são comercializados para uso/consumo ou industrialização. Caso compre para revenda, em alguns Estados é necessário o pagamento de Substituição Tributária, os preços exibidos não incluem Substituição Tributária. Para ter o cálculo, faça seu pedido normalmente e solicite ao nosso suporte, por meio do Fale Conosco o valor da Substituição Tributária adicional ao seu pedido. Faça o pagamento dele somente após esta solicitação.
Atendimento
R. Marechal Floriano, 2183 // CEP: 98803-275 - Santo Ângelo/RS
(55) 3313-2778 contato@usinainfo.com.br
Comentários
Preciso de 0 a 10v. Será que o conversor que comprei de vocês esta com defeito?
Equipe Usinainfo
Bom dia Denis, envio e-mail para contato@usinainfo.com.br com o máximo de detalhes, inclusive fotos se possível, sobre a forma como esta ligando o produto, para que possamos auxiliar você.
Equipe Usinainfo
Bom dia Genivaldo, a tensão de 0 a 10VDC é de saída, ela é isolada da tensão de entrada.
