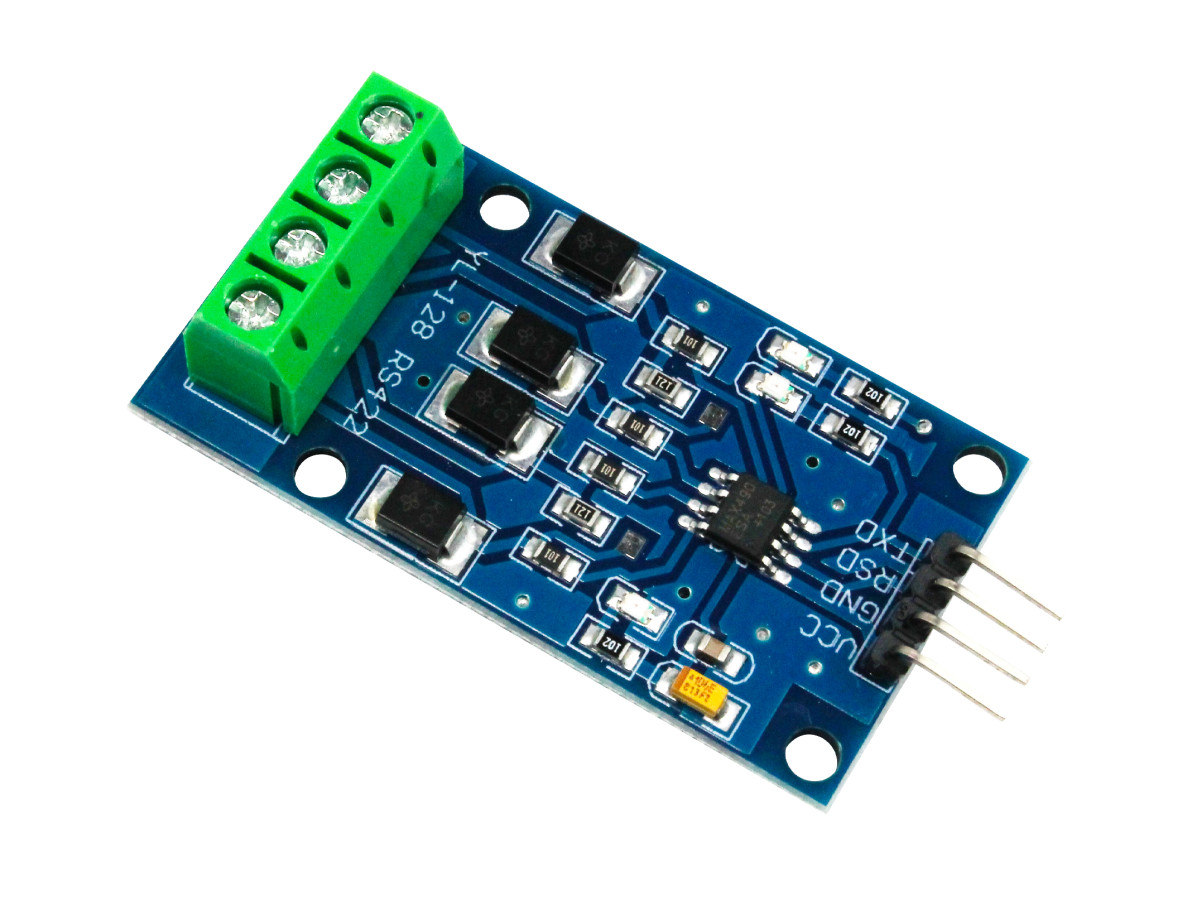

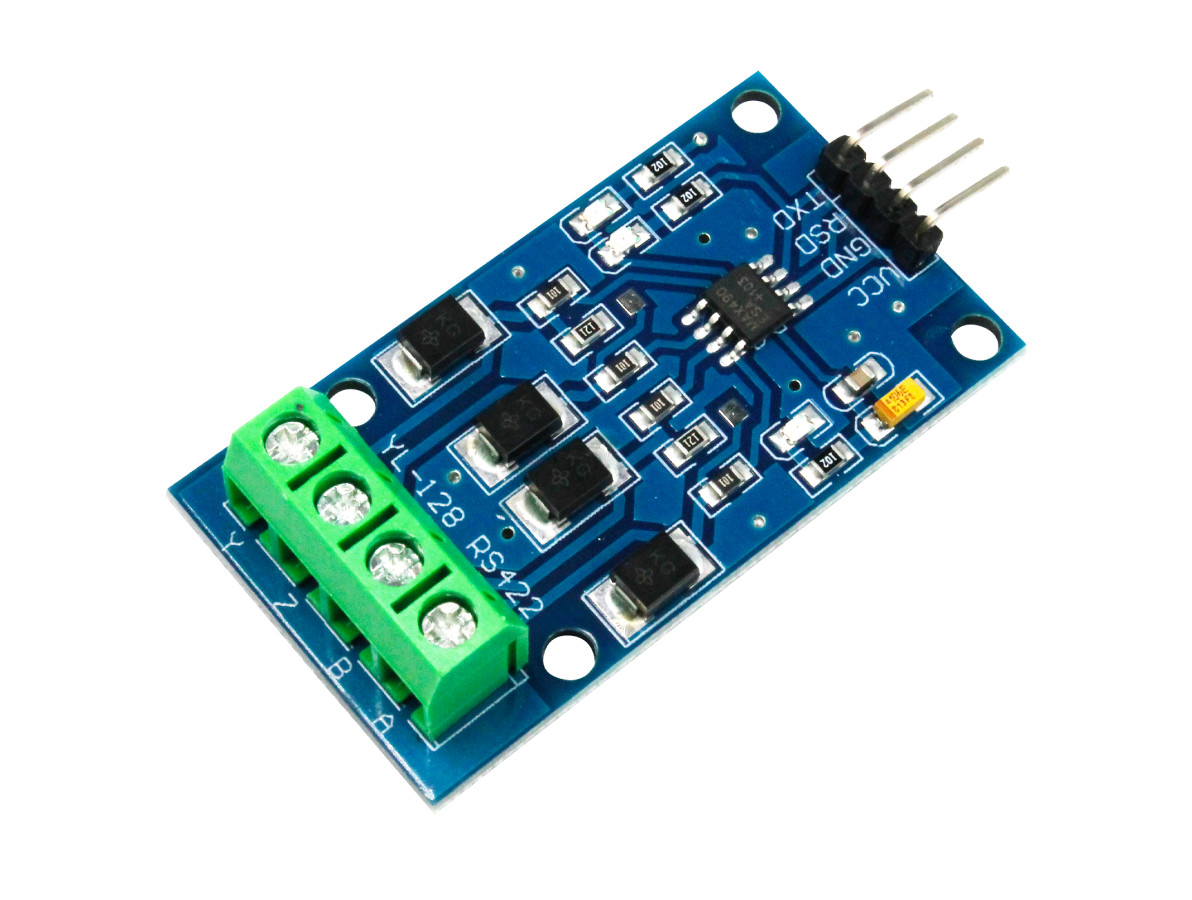

O Conversor RS422 para Serial TTL MAX490 é um produto que emprega grande tecnologia, sendo usado para fazer a conversão de dados TTL para o protocolo RS422 ou vice-versa, podendo ser empregado nos mais diversos projetos.
Como diferencial apresenta proteção ESD de 15KV positiva e negativa, além de um resistor de terminação de 120 ohms, que pode efetivamente reduzir a interferência de eco de comunicação de longa distância.
Na prática o Conversor RS422 para Serial TTL MAX490 é utilizado em casos nos quais é necessário transmitir uma comunicação de um Arduino ou outro equipamento em linguagem TTL para um protocolo RS422 ou enviar dados de um protocolo RS422 para um Arduino, que possui linguagem TTL.
O Módulo MAX490 RS422 para Serial TTL supera as limitações de distância em uma comunicação serial TTL entre dois dispositivos (max. 10m), sendo baseado no chip Maxim MAX490 que suporta uma distância máxima de 1500 metros, usando 4 cabos: 2 para transmissão e 2 para recepção.
O protocolo RS-422 foi criado como uma solução para as limitações de distância do RS-232. O protocolo é full-duplex, mas suporta apenas um dispositivo de envio em cada extremidade do barramento. Se precisar conectar mais dispositivos, é recomendável usar o protocolo RS485.
Para fazer a comunicação serial entre dois controladores como o Arduino, por exemplo, pode-se utilizar um módulo em cada extremidade, a conexão entre cada módulo deve ser com dois pares de cabos trançados. A conexão entre os módulos será: YA, ZB, AY e BZ.

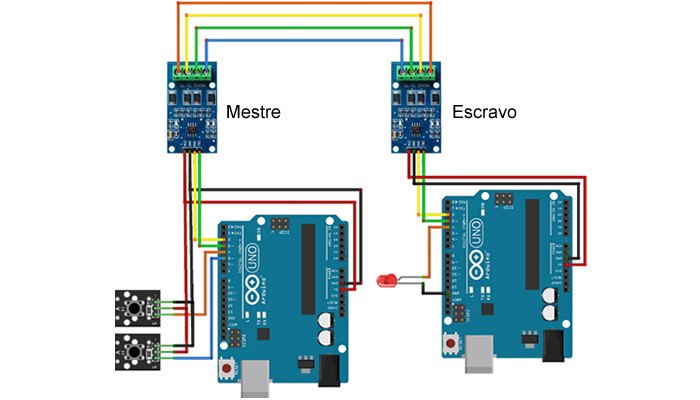

Conexão Conversor RS422 para Serial TTL MAX490 com Arduino
CARACTERÍSTICAS:
- Conversor RS422 para Serial TTL MAX490;
- Conversor Serial TTL para RS422;
- Resistor de proteção de sobrecorrente;
- Diodo de tvs;
- Anti-pico de tensão;
- Resistor 120 ohms que reduz a interferência de eco de comunicação;
- Leds indicadores de energia e dados;
- O estado dos dados é desobstruído;
- Compatível com 5v sinal lógico;
- Datasheet MAX490;
- Código de Programação Conversor RS422 para Serial TTL MAX490 com Arduino.

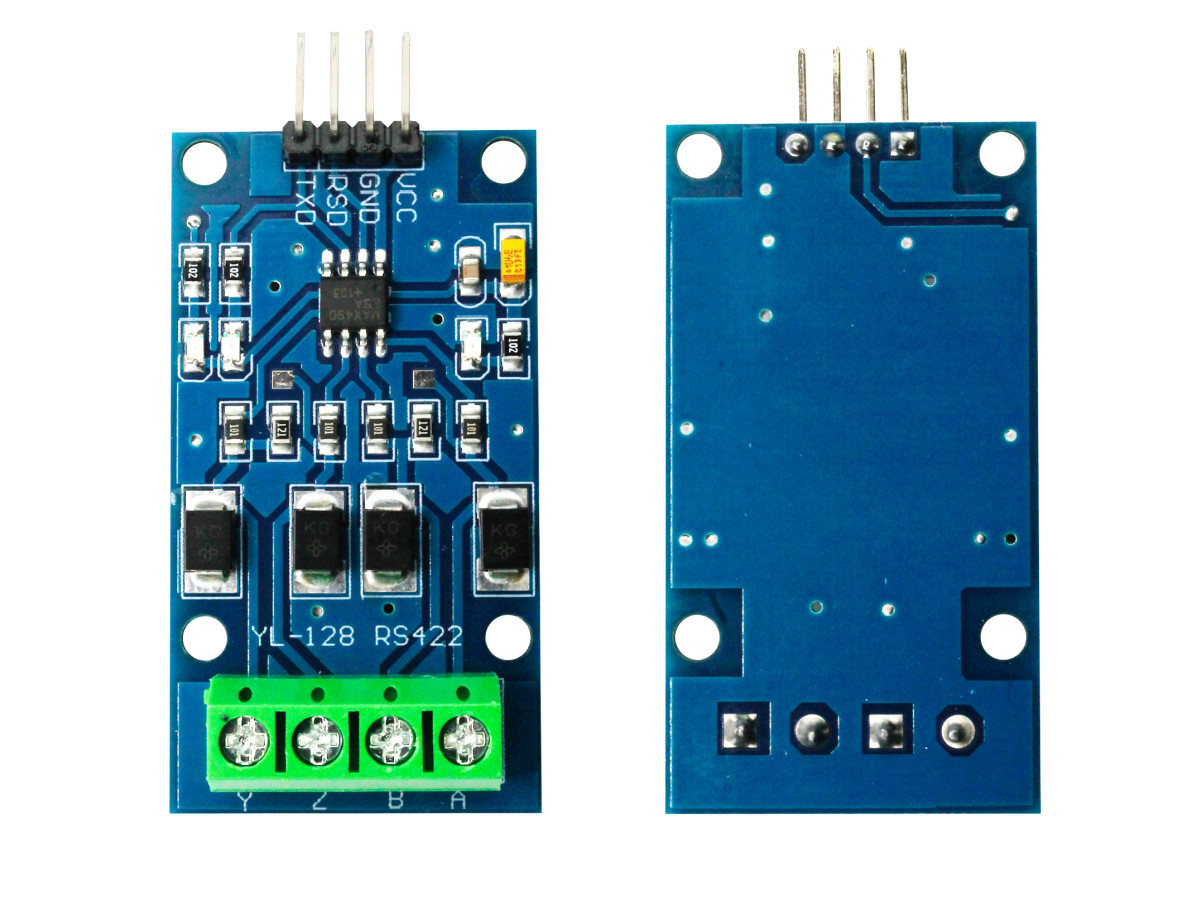

ESPECIFICAÇÕES:
- Modelo: YL-128;
- Tensão de operação: 5VCC;
- Chip principal: MAX490;
- Interface de microcontrolador: Serial UART TTL;
- Protocolo: RS422;
- Tipo de comunicação: Full-Duplex;
- Comprimento máximo: 1500 metros;
- Velocidade máxima: 2,5 Mbps;
- Emissores máximos: 1;
- Receptores máximos: 32;

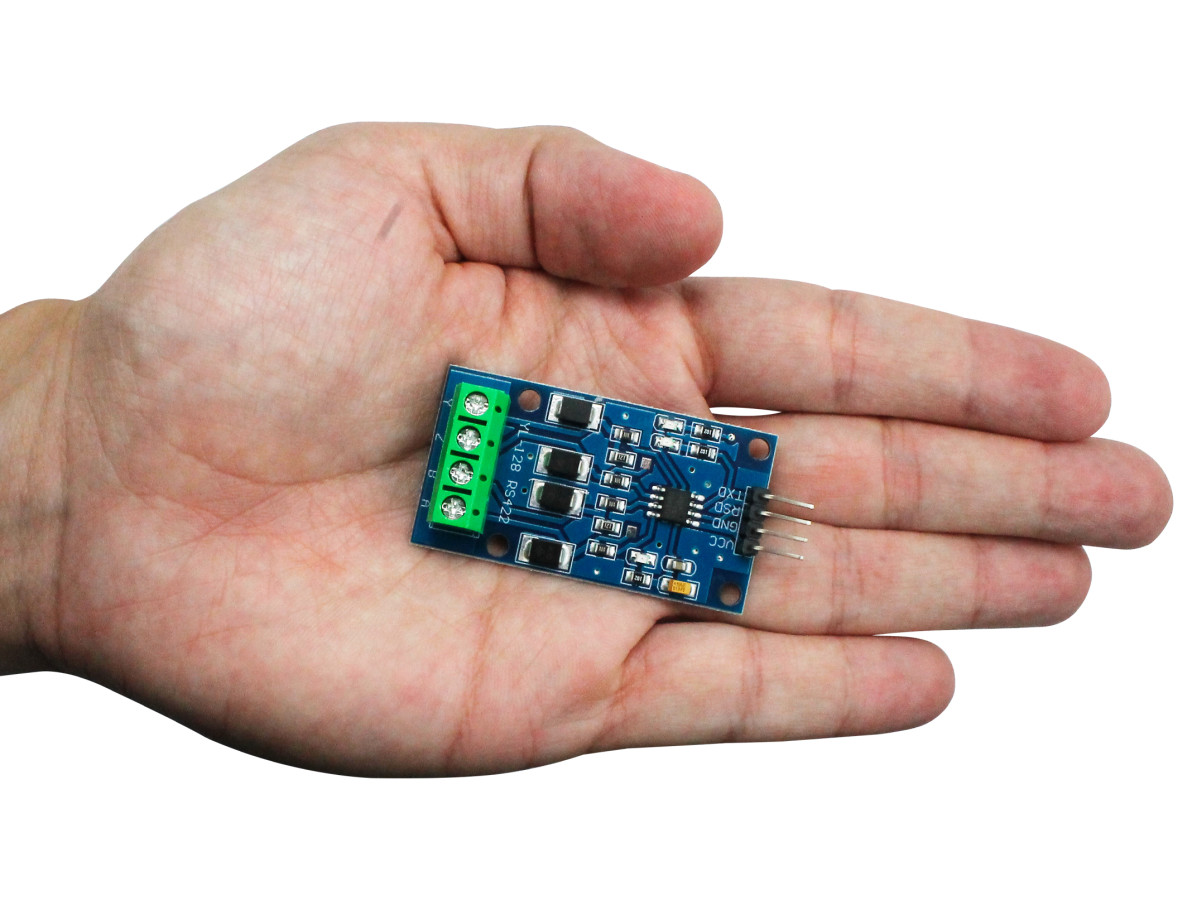

- Dimensões (CxLxE): 50x27x12mm;
- Peso: 8g.
