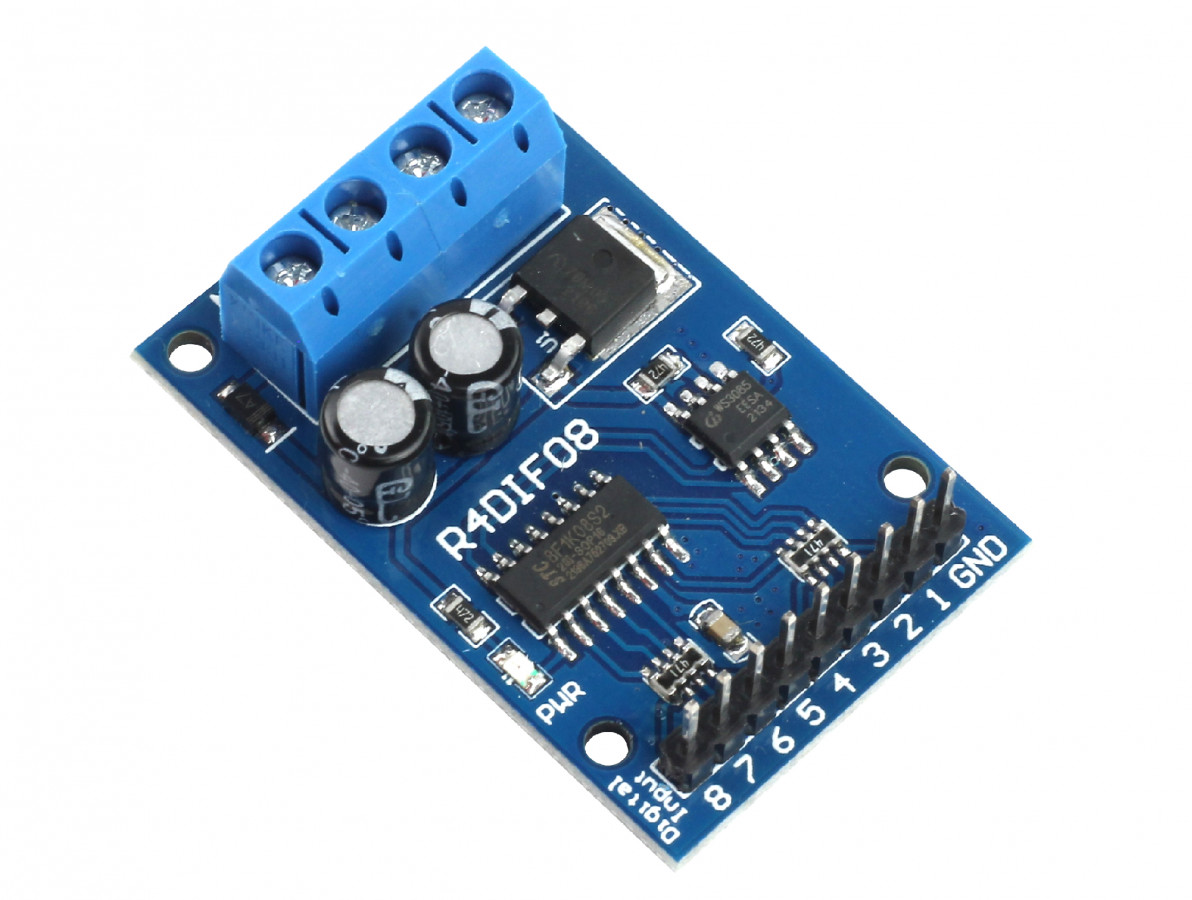

O Conversor RS485 para Pinos Digitais TTL, CMOS, IO Modbus RTU é um dispositivo eletrônico muito utilizado para comunicação entre máquinas e sensores, vindo a atuar de forma a enviar os dados recebidos pelos sensores digitais para um computador ou outros equipamentos com comunicação RS485.
![Placa de aquisição RS485 digital, TTL, LVTTL, CMOS, IO, para plc - [1029208]](https://www.usinainfo.com.br/1029208-desc-longa/conversor-rs485-para-pinos-digitais-ttl-cmos-io-modbus-rtu.jpg "Placa de aquisição RS485 digital, TTL, LVTTL, CMOS, IO, para plc - [1029208]")
Características Conversor RS485 para Pinos Digitais

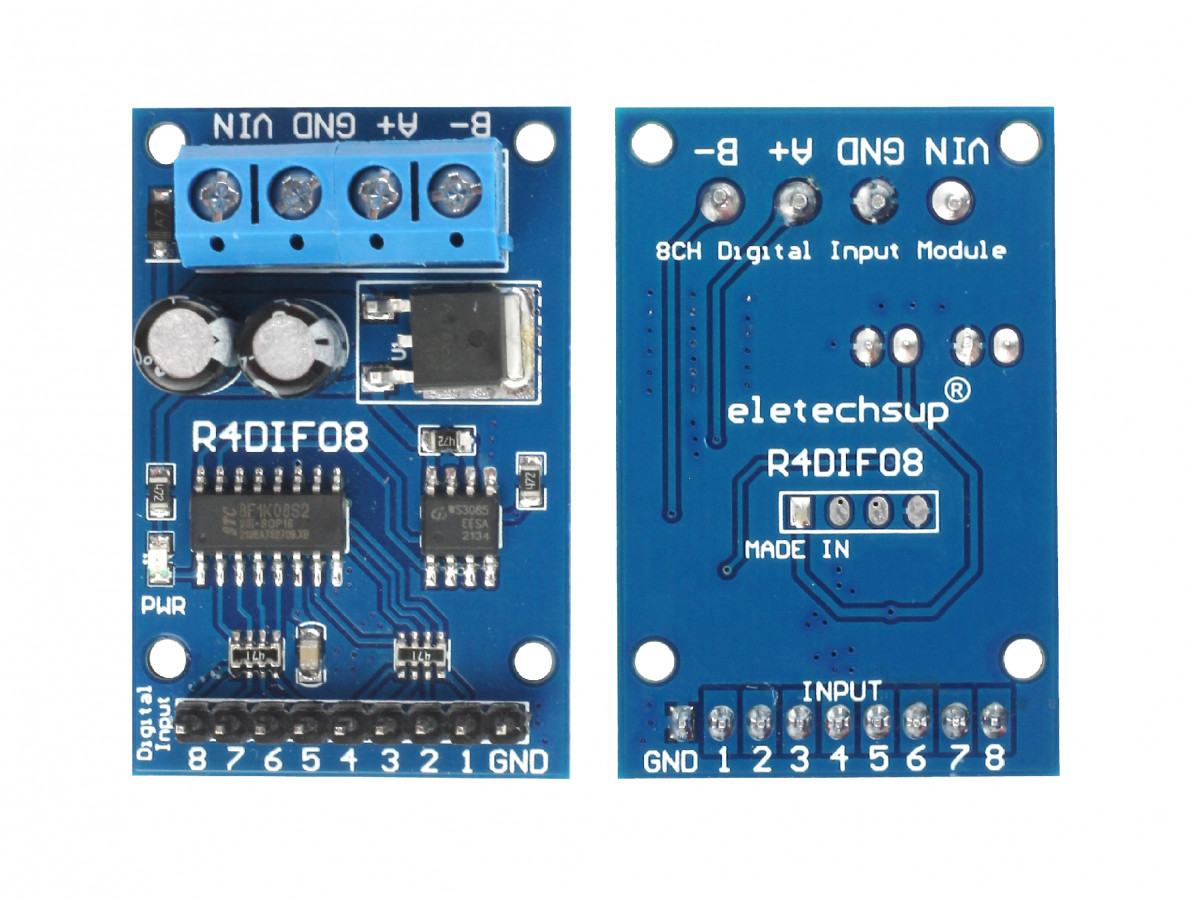

Para alimentação, é necessário utilizar tensões contínuas entre 6 e 24VDC (recomenda-se usar 12V) via bornes a parafuso, identificados na placa como “GND” e “VIN”, já a comunicação RS485 (compatível com Modbus RTU) é feita pelo mesmo tipo de bornes, mas identificados como “B-” e “A+”.
![Placa de aquisição RS485 digital, TTL, LVTTL, CMOS, IO, para plc - [1029207]](https://www.usinainfo.com.br/1029207-infografico/conversor-rs485-para-pinos-digitais-ttl-cmos-io-modbus-rtu.jpg "Placa de aquisição RS485 digital, TTL, LVTTL, CMOS, IO, para plc - [1029207]")

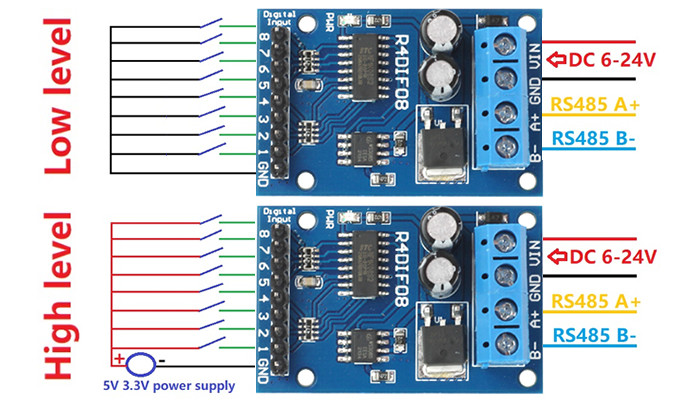

Conversor RS485 para Pinos Digitais High e Low
O Conversor RS485 para Pinos Digitais TTL, CMOS, IO Modbus RTU possui 9 pinos para conexão com sensores digitais em geral, apresentando 8 canais de saída, compatíveis com sinais digitais TTL, LVTTL, CMOS e IO, sendo compatível com sinais altos e baixos (high / low).
![Placa de aquisição RS485 digital, TTL, LVTTL, CMOS, IO, para plc - [1029206]](https://www.usinainfo.com.br/1029206-infografico/conversor-rs485-para-pinos-digitais-ttl-cmos-io-modbus-rtu.jpg "Placa de aquisição RS485 digital, TTL, LVTTL, CMOS, IO, para plc - [1029206]")

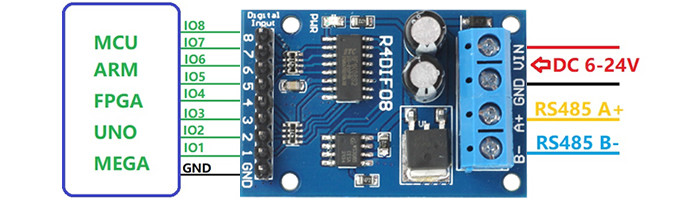

Conversor RS485 para Pinos Digitais no Computador

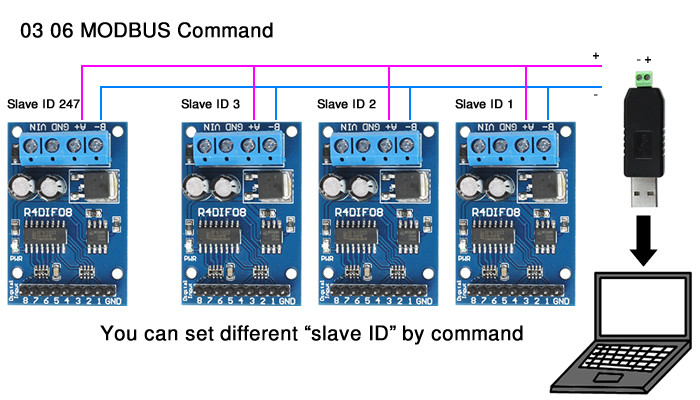

Importante lembrar que para comunicação com o computador será preciso utilizar um Conversor USB para RS485 CH340 (não acompanha), podendo ainda optar por um Conversor RS485 para Ethernet TCP/IP (não acompanha) e assim ter os dados na Internet.
![Placa de aquisição RS485 digital, TTL, LVTTL, CMOS, IO, para plc - [1029209]](https://www.usinainfo.com.br/1029209-infografico/conversor-rs485-para-pinos-digitais-ttl-cmos-io-modbus-rtu.jpg "Placa de aquisição RS485 digital, TTL, LVTTL, CMOS, IO, para plc - [1029209]")
Conversor RS485 para Pinos Digitais no PLC
Para auxiliar no seu uso e na criação dos projetos conte com este software, aonde ele vai permitir testar rapidamente seus módulos e sensores.
Software para testes de módulos e sensores RS485
Acesse o nosso blog e descubra como utilizar o melhor software para testes RS485.

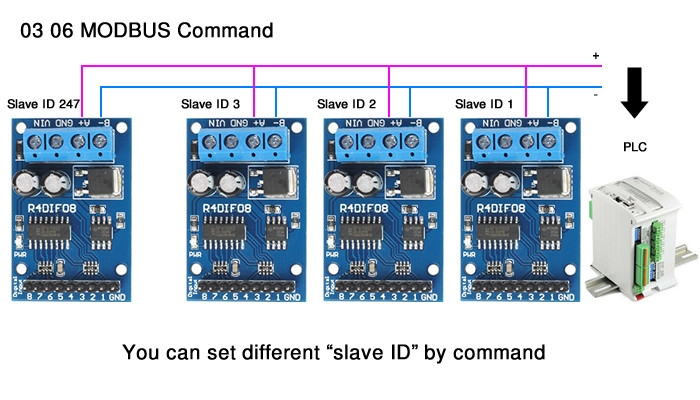

Muito versátil, o Conversor RS485 para Pinos Digitais TTL, CMOS, IO Modbus RTU também é capaz de trabalhar com PLCs, onde no modo de comando MODBUS pode suportar até 247 dispositivos em paralelo por meio de apenas 2 fios possibilita a criação de uma rede com diversos módulos RS485 que podem ser controlados remotamente, trazendo muito mais praticidade e redução de custos de comunicação em equipamentos industriais, projetos robóticos e automação residencial.
CARACTERÍSTICAS:
- Conversor RS485 para Pinos Digitais TTL, CMOS, IO Modbus RTU;
- Ideal para Uso com Sensores Digitais;
- Compatível com Microcontroladores;
- Compatível com sensores com saída alta e baixa;
- Compatível com Modbus RTU;
- Utilizado para comunicação entre máquinas e sensores;
- Pode ser utilizado com PLCs;
- Suporta ttl (5v) / lvttl (3.3v);
- MODBUS pode suportar até 247 dispositivos em paralelo;
- Possibilita a criação de uma rede com diversos módulos RS485;
- Pode ser utilizado para monitoramento remoto via RS485;
- Necessário Conversor RS485 para USB ou TCP/IP;
- Download Software para testes RS485;
- Documentação Conversor RS485 para Pinos Digitais TTL, CMOS, IO Modbus RTU.
ESPECIFICAÇÕES:
- Modelo: R4DIF08;
- Tensão de trabalho: 12VDC (6-24VDC);
- Corrente de trabalho: 8-12mA;
- Protocolo Modbus RTU: 03 (leitura ) 06 (gravação);
- Taxa de baud padrão: 9600bps (suporta 1200 2400 4800 19200);
- Sensor Compatível: Digital;
- Modos de entrada: Baixo Nível (padrão) e Alto Nível;

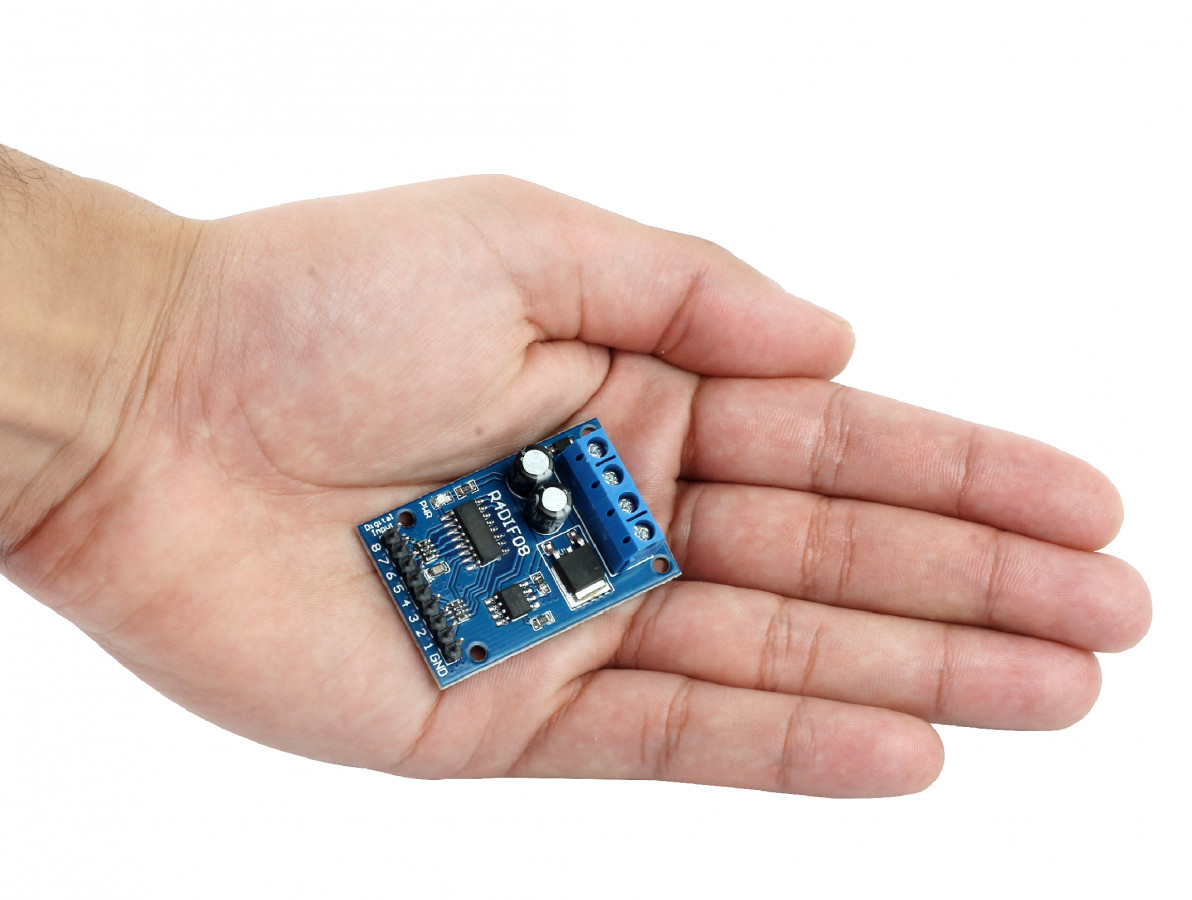

- Dimensões (CxLxE): 44x29x12mm;
- Peso: 10g.
