Conversor RS485 para Sensor PT100 Modbus RTU

O Conversor RS485 para Sensor PT100 Modbus RTU é um dispositivo eletrônico muito utilizado para comunicação entre máquinas e sensores, vindo a atuar de forma a enviar os dados recebidos pelo termopar para um computador ou outros equipamentos com comunicação RS485.

Conversor RS485 para Sensor PT100 3 e 2 Fios

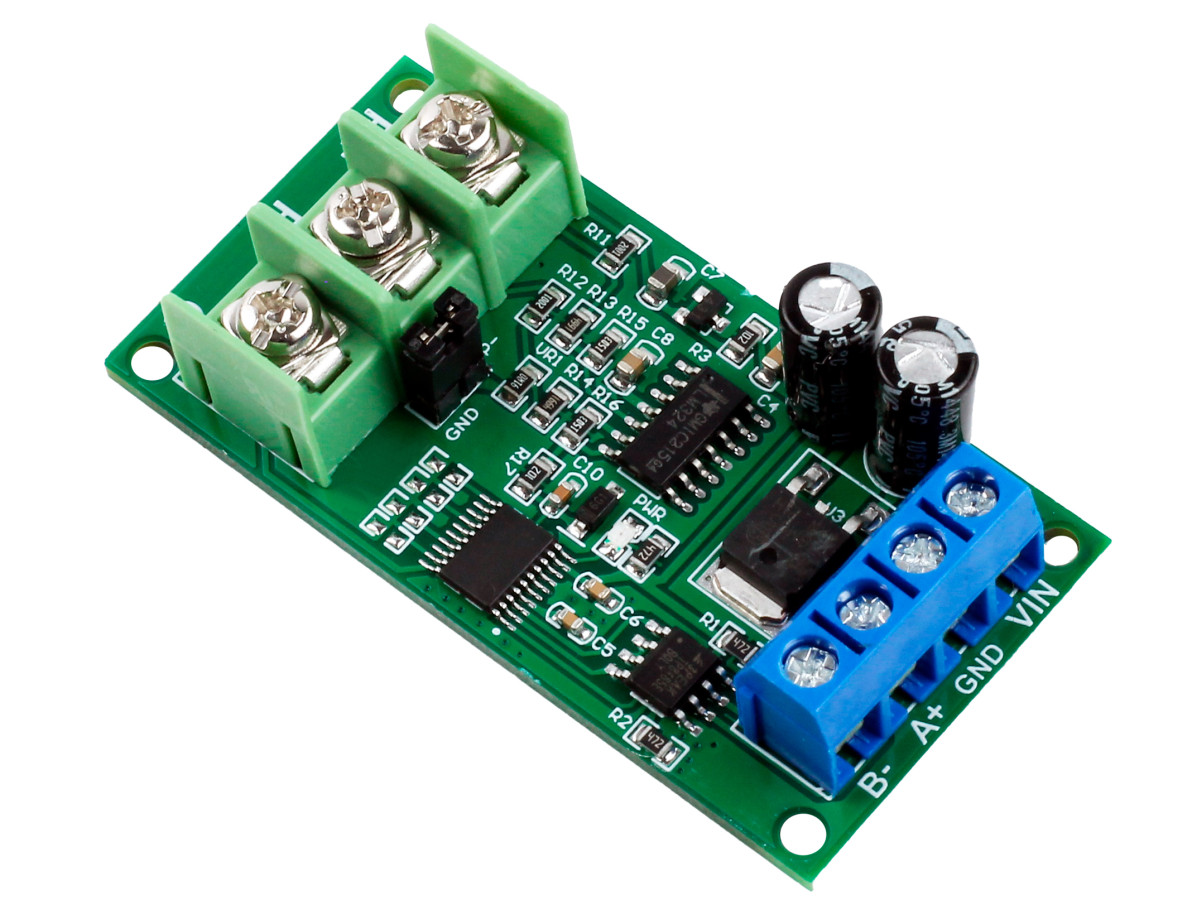

Para alimentação, é necessário utilizar tensões contínuas entre 8 e 25VDC (recomenda-se usar 12V) via bornes a parafuso, identificados na placa como “GND” e “VIN”, já a comunicação RS485 (compatível com Modbus RTU) é feita pelo mesmo tipo de bornes, mas identificados como “B-” e “A+”.

Comunicação Computador Conversor RS485 para Sensor PT100

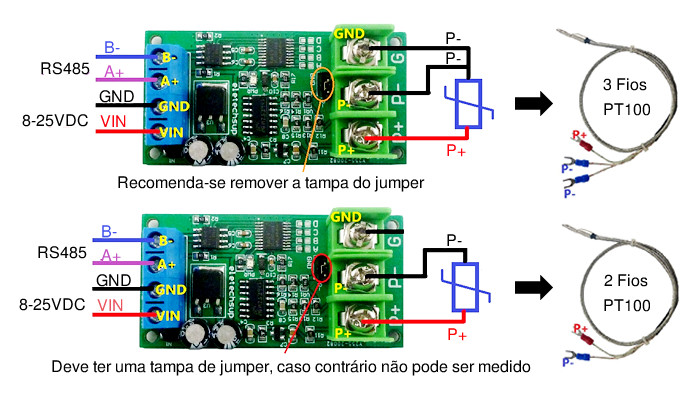

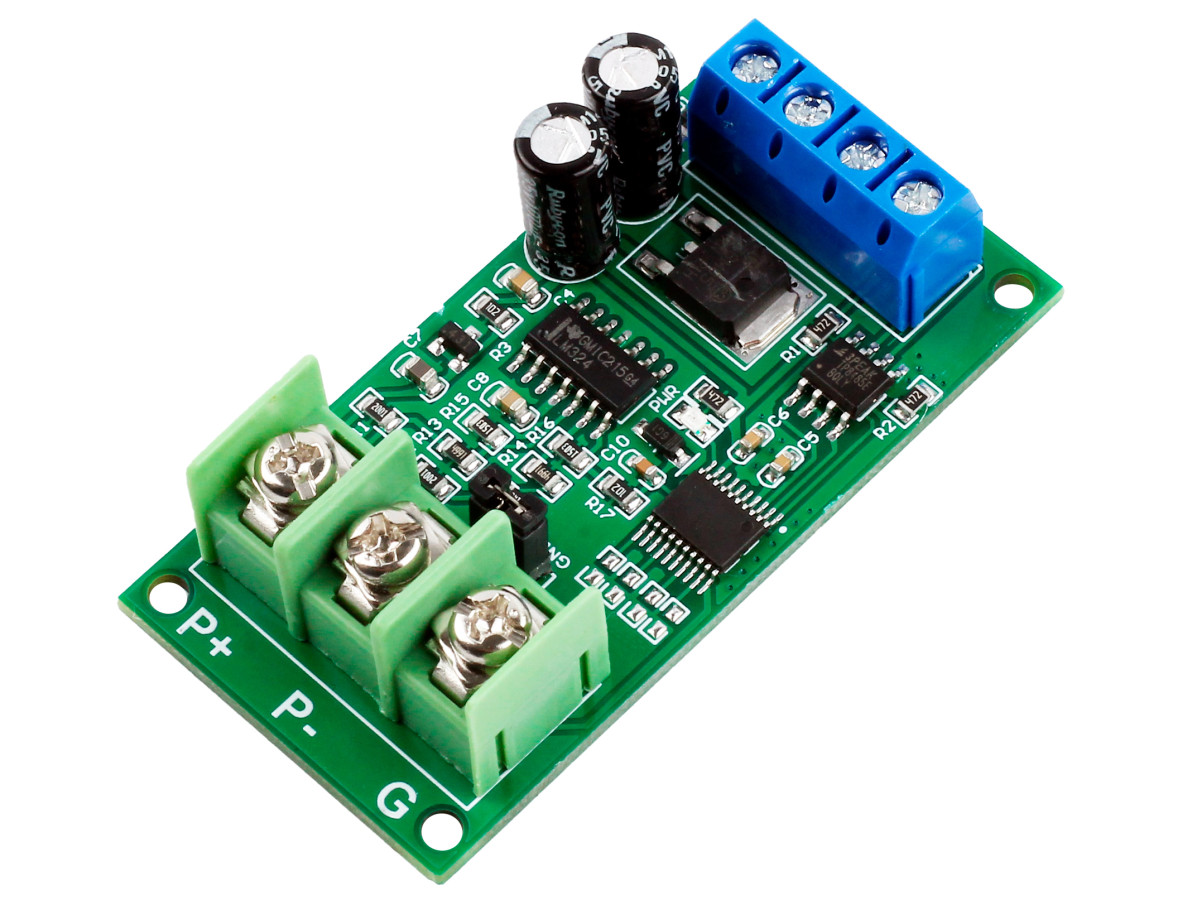

O Conversor RS485 para Sensor PT100 Modbus RTU possui um conector com 3 pinos para conexão com o termopar (P+/P-/G), sendo compatível com sensores de temperatura PT100 com 3 fios e com 2 fios. Vale lembrar que para usar o modelo com 3 fios é preciso retirar o jumper que fica atrás dos conectores e para o modelo com 2 fios é necessário que o jumper fique interligado.

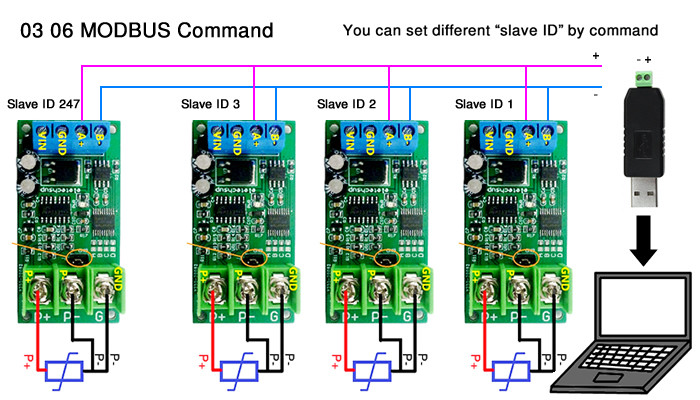

Importante lembrar que para comunicação com o computador será preciso utilizar um Conversor USB para RS485 CH340 (não acompanha), podendo ainda optar por um Conversor RS485 para Ethernet TCP/IP (não acompanha) e assim ter os dados na Internet.

Comunicação PCL Conversor RS485 para Sensor PT100

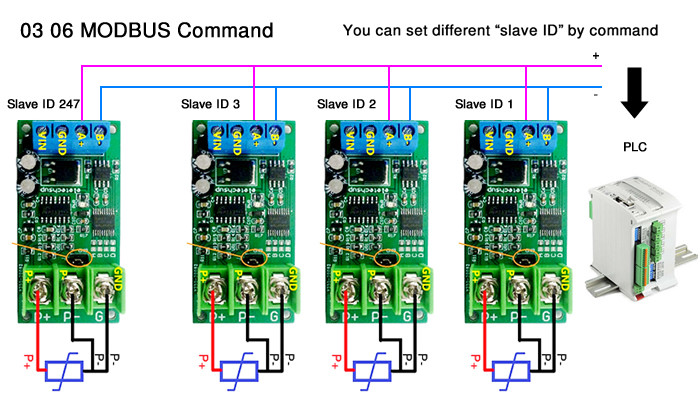

Muito versátil, ele também é capaz de trabalhar com PLCs, onde no modo de comando MODBUS pode suportar até 247 dispositivos em paralelo controlados por meio de apenas 2 fios, o que possibilita a criação de uma rede com diversos módulos RS485 que podem ser controlados remotamente, trazendo muito mais praticidade e redução de custos de comunicação em equipamentos industriais, controles termostáticos, sistemas termicamente sensíveis, instrumentos de medição, medição de temperatura em horta e armazéns, etc.

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
