O Módulo Controlador RS485 para Relés 16 Canais 5V Modbus RTU – R413E16 é uma solução prática e versátil para acionamento de relés externos em sistemas de automação industrial, bancadas de teste e projetos embarcados. Ele permite o controle preciso de até 16 saídas digitais independentes, com suporte a dois modos de comunicação: protocolo industrial Modbus RTU via RS485 e também comandos AT simples através de interface serial TTL (5V).
Essa dupla compatibilidade oferece flexibilidade tanto para quem utiliza CLPs e IHMs, quanto para desenvolvedores que trabalham com Arduino, ESP32, Raspberry Pi ou outros microcontroladores. A alimentação é feita com 5V DC e os canais podem operar em modo NPN ou PNP, garantindo ampla compatibilidade com diferentes módulos de relé e circuitos de entrada.

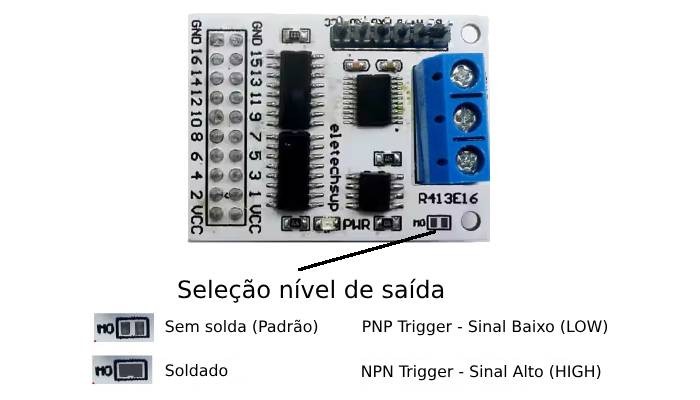

Por padrão sua saída é PNP, mas é possível realizar a solda em seu jumper "MO" então ele passa a ser NPN, confira a imagem abaixo.
![Como fazer a seleção PNP ou NPN no Módulo Controlador RS485 para Relés 16 Canais - [1035716]](https://www.usinainfo.com.br/1035716-infografico/modulo-controlador-rs485-para-reles-16-canais-5v-modbus-rtu-r413e16.jpg "Como fazer a seleção PNP ou NPN no Módulo Controlador RS485 para Relés 16 Canais - [1035716]")
Como fazer a seleção PNP ou NPN no Módulo Controlador RS485 para Relés 16 Canais
O controle por comandos AT é ideal para testes rápidos via terminal serial, integração com sistemas simples ou softwares customizados, enquanto o modo Modbus RTU garante total compatibilidade com sistemas industriais e supervisórios SCADA.

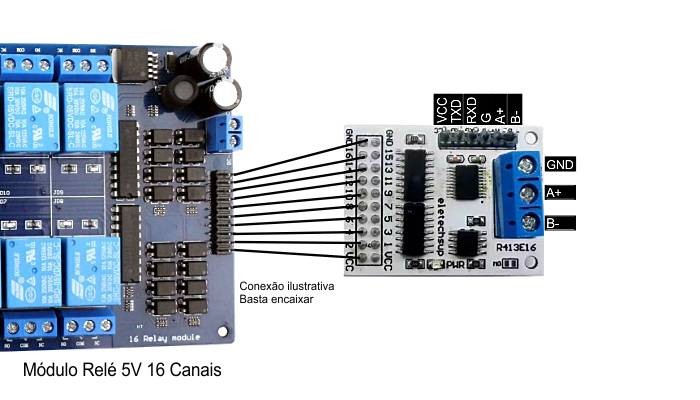

![Exemplo Ligação Módulo Controlador RS485 com Módulo Relés 16 Canais - [1035718]](https://www.usinainfo.com.br/1035718-infografico/modulo-controlador-rs485-para-reles-16-canais-5v-modbus-rtu-r413e16.jpg "Exemplo Ligação Módulo Controlador RS485 com Módulo Relés 16 Canais - [1035718]")
Exemplo Ligação Módulo Controlador RS485 com Módulo Relés 16 Canais
CARACTERÍSTICAS:
- Controle de até 16 saídas digitais independentes;
- Comunicação RS485 padrão industrial;
- Protocolo Modbus RTU compatível com CLPs, IHMs e microcontroladores;
- Níveis de sinal compatíveis com 5V (TTL);
- Suporta acionamento de relés externos, válvulas, LEDs, sirenes, etc;
- Modo de saída configurável PNP ou NPN;
- Ideal para sistemas de automação industrial e controle remoto;
- Compatível com Arduino, ESP32, Raspberry Pi e plataformas SCADA.
ESPECIFICAÇÕES:
- Modelo: R413E16;
- Tensão de Alimentação: 5V DC;
- Comunicação: RS485 (half-duplex);
- Protocolo: Modbus RTU;
- Quantidade de canais: 16 saídas digitais;
- Nível de saída: 5V (TTL);
- Modos de controle: NPN ou PNP;
- Configuração Serial: Baud rate - 9600 bps / Data bits - 8 / Paridade - NONE / Stop bit - 1
- Endereço Modbus: configurável (1~255);
- Dimensões(CxLxA): 40x30x20mm;
- Peso: 10g.
