O Módulo MCP23017 é uma excelente opção para quem deseja implementar a comunicação SPI em seu projeto, apresentando grandes possibilidades e feitos de uso em conjunto com microcontroladores.
Por meio de dois canais digitais é possível controlar diversos sistemas, podendo ser Leds, por exemplo, fazendo com que o programador não precise utilizar uma porta de comunicação para cada sensor ou componente.
Importante referir que o Módulo MCP23017 é bidirecional, ou seja, ele permite que os dados recebidos de forma serial sejam recebidos diretamente em seus pinos de entrada, fazendo o caminho contrário ao convencional.

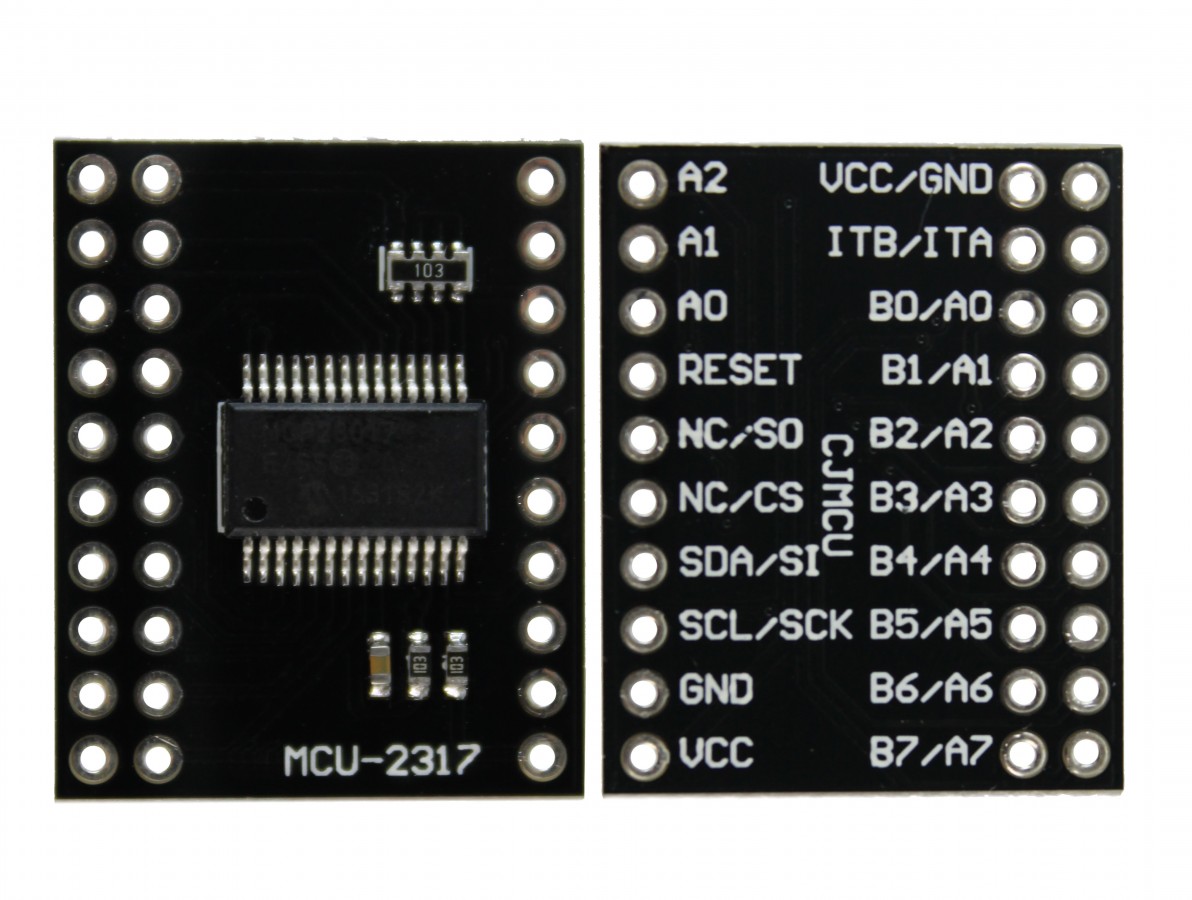

Para conexão mais rápida o chip já está soldando na placa, possuindo locais identificados próprios para soldagem dos pinos que acompanham. Se houver dúvidas com relação às portas recomendamos a leitura do datasheet disponível para download logo abaixo.
CARACTERÍSTICAS:
- Módulo MCP23017 Interface Serial Bidirecional I2C SPI;
- Expansor de I/O 16 Bits;
- Pinos padrão I/O para entrada;
- Interface I2C de alta velocidade (100kHz / 400kHz / 1.7MHz);
- Interface SPI (Velocidade máxima de 10 MHz);
- 3 Pinos de hardware permitem até 8 dispositivos no barramento;
- Pinos de saída de interrupção configurável;
- Pinos INTA e INTB podem operar de forma independente ou conjunta;
- Fonte de Interrupção configurável;
- Possibilidade de inversão de polaridade;
- Entrada para reset externo;

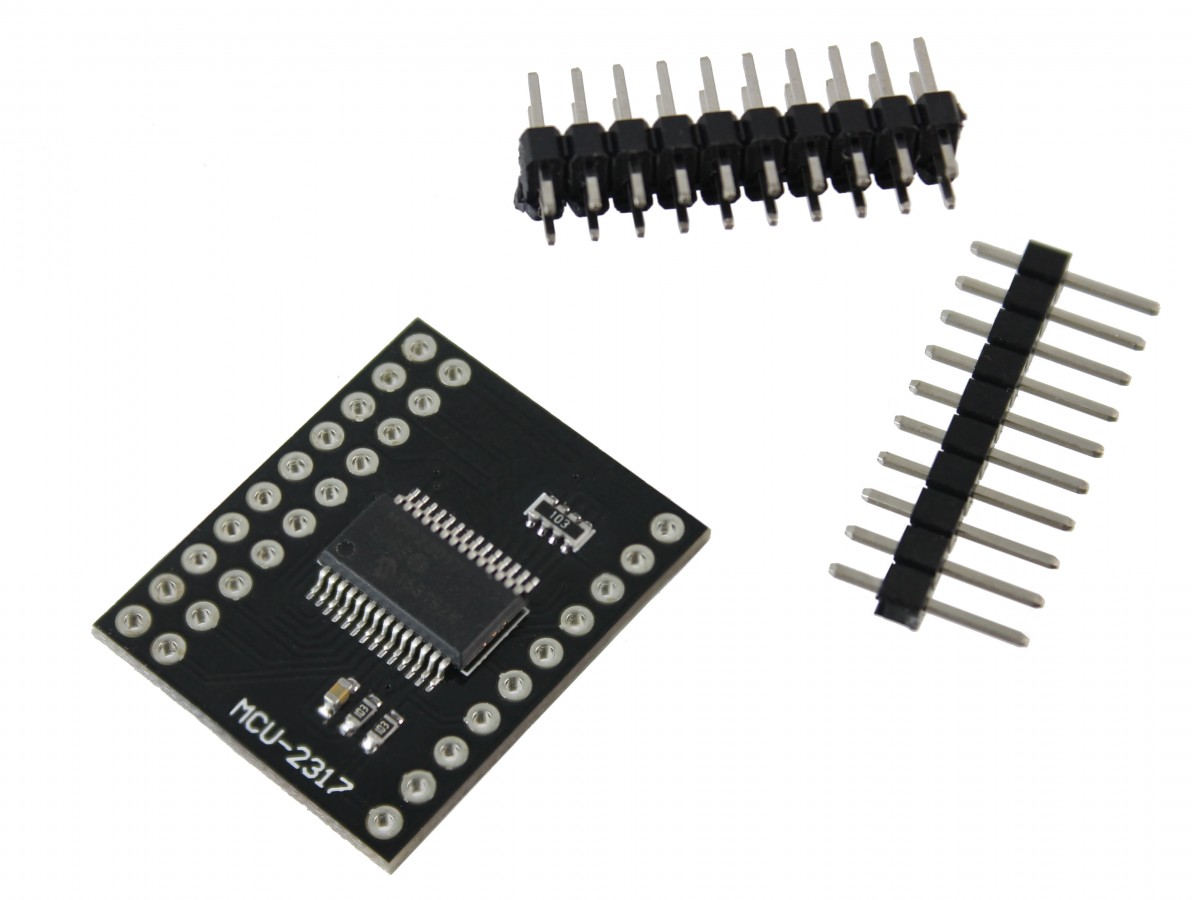

- Acompanha barra de pinos;
- Exemplos MCP23S17: Acesse AQUI.
- Datasheet MCP23017: Download AQUI.
ESPECIFICAÇÕES:
- Modelo: WCMCU-2317;
- CI: MCP23017;
- Corrente de Espera: 1μA;
- Níveis de Tensão: (Consulte o datasheet);
- Dimensões (CxLxE): 26x21x3,5mm;
- Peso: 4g.
