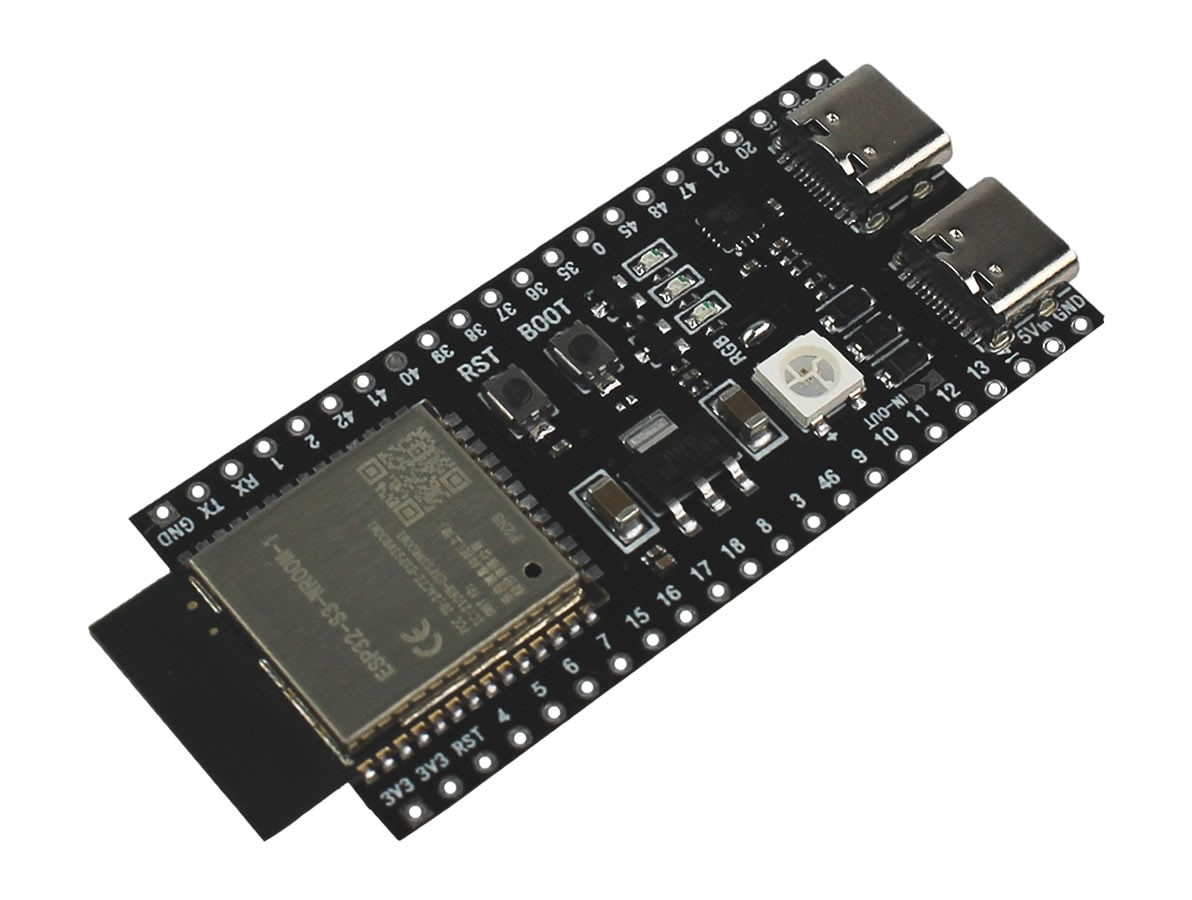

O Módulo ESP32-S3 DevKitC-1 N8R2 com WiFi e Bluetooth/BLE 5.0 - USB-C é um microcontrolador com antena integrada, sendo uma boa escolha para projetos de IOT.
Destaca-se pelo seu poderoso hardware e baixo custo, além de possuir conectividade Wifi e Bluetooth com ampla aplicação em projetos eletrônicos, como computação de rede neural, IA e Inteligência Artificial das Coisas (IAIoT).
O ESP32-S3 DevKitC-1 conta com o microprocessador Xtensa 32-Bits LX7 que apresenta baixo consumo de energia, além de se destacar pela presença de dois núcleos de CPU (processador dual core), permitindo aplicação de processos paralelos para obter dados mais rapidamente de sensores, módulos e diferentes interfaces.

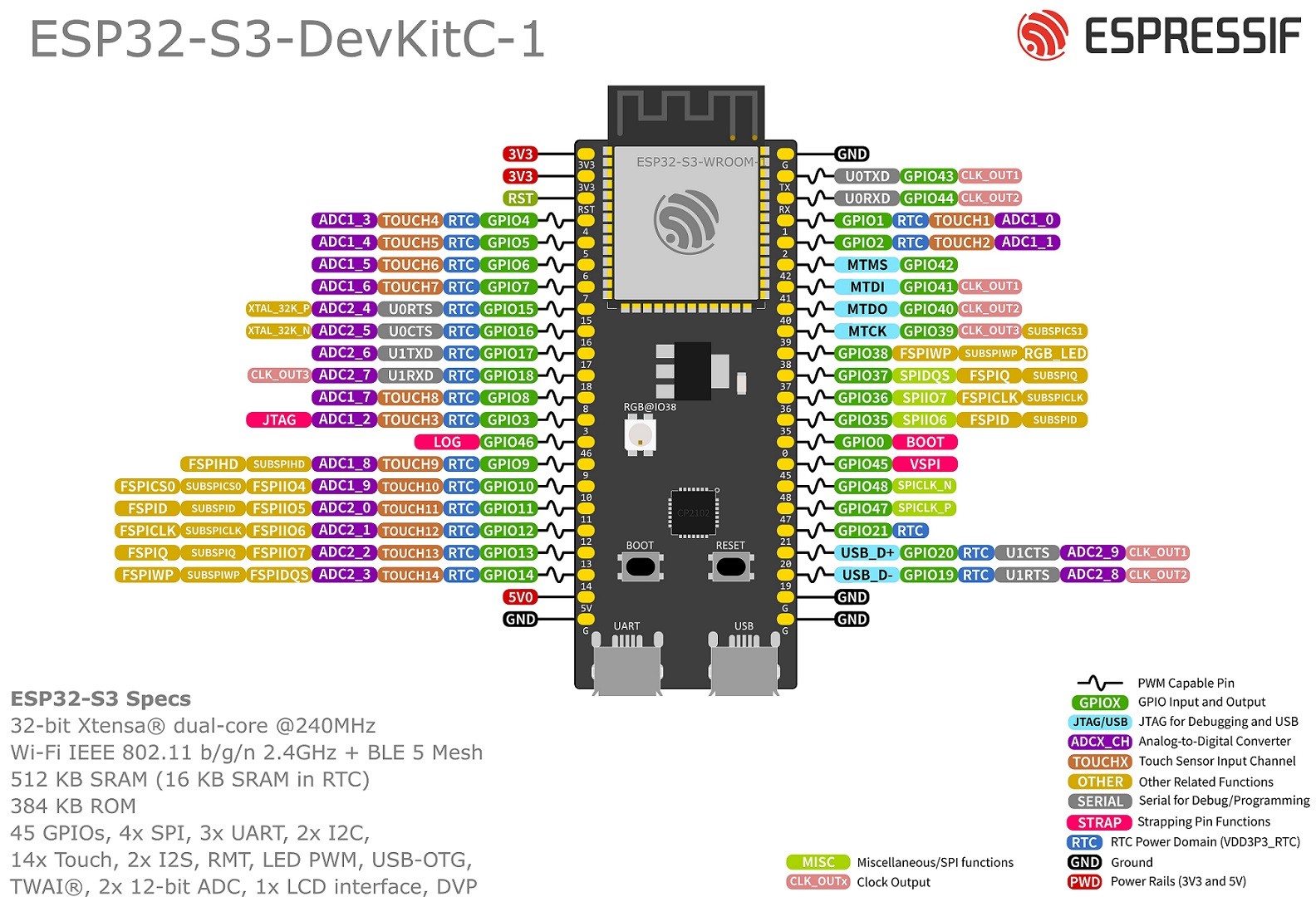

![Saídas pinos ESP32-S3-WROOM-1 - [1033204]](https://www.usinainfo.com.br/1033186/esp32-s3-devkitc-1-n8r2-com-wifi-e-bluetooth.jpg "Saídas pinos ESP32-S3-WROOM-1 - [1033204]")
Pinos de conexão ESP32-S3-WROOM-1
Conta com 36 GPIOs, memória flash de 8 MB QD (Quad, com 4 bits simultâneos para transferência) e PSRAM 2 MB QD, sendo 3.3V, mas com possível alimentação pelo USB-C ou pela entrada 5V. Também conta com os botões BOOT e Reset e um LED RGB na porta GPIO 48. Além disso, possui uma barra de pinos para soldagem, possibilitando a utilização de jumpers para as conexões.

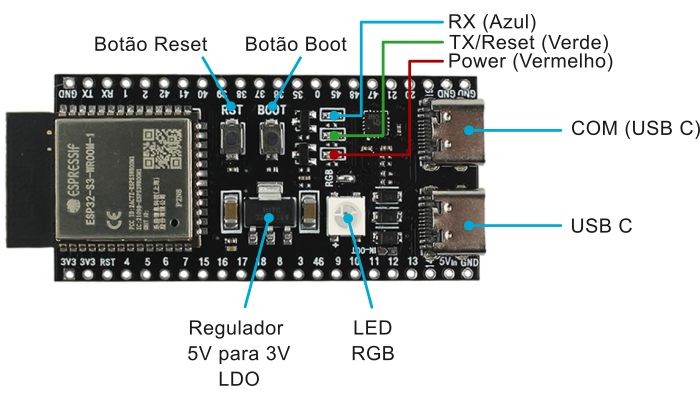

![Diagrama de componentes ESP32-S3-WROOM-1 - [1033538]](https://www.usinainfo.com.br/1033538-infografico/esp32-s3-devkitc-1-n8r2-com-wifi-e-bluetooth-com-usb-c.jpg "Diagrama de componentes ESP32-S3-WROOM-1 - [1033538]")
Diagrama de componentes ESP32-S3-WROOM-1
Com 3 LEDs indicativos:
- Vermelho - Ligado ao conectar a alimentação (conectado na linha 3.3V);
- Verde - Conectado ao TX e ao botão Reset;
- Azul - Pisca ao receber dados (Conectado ao RX).

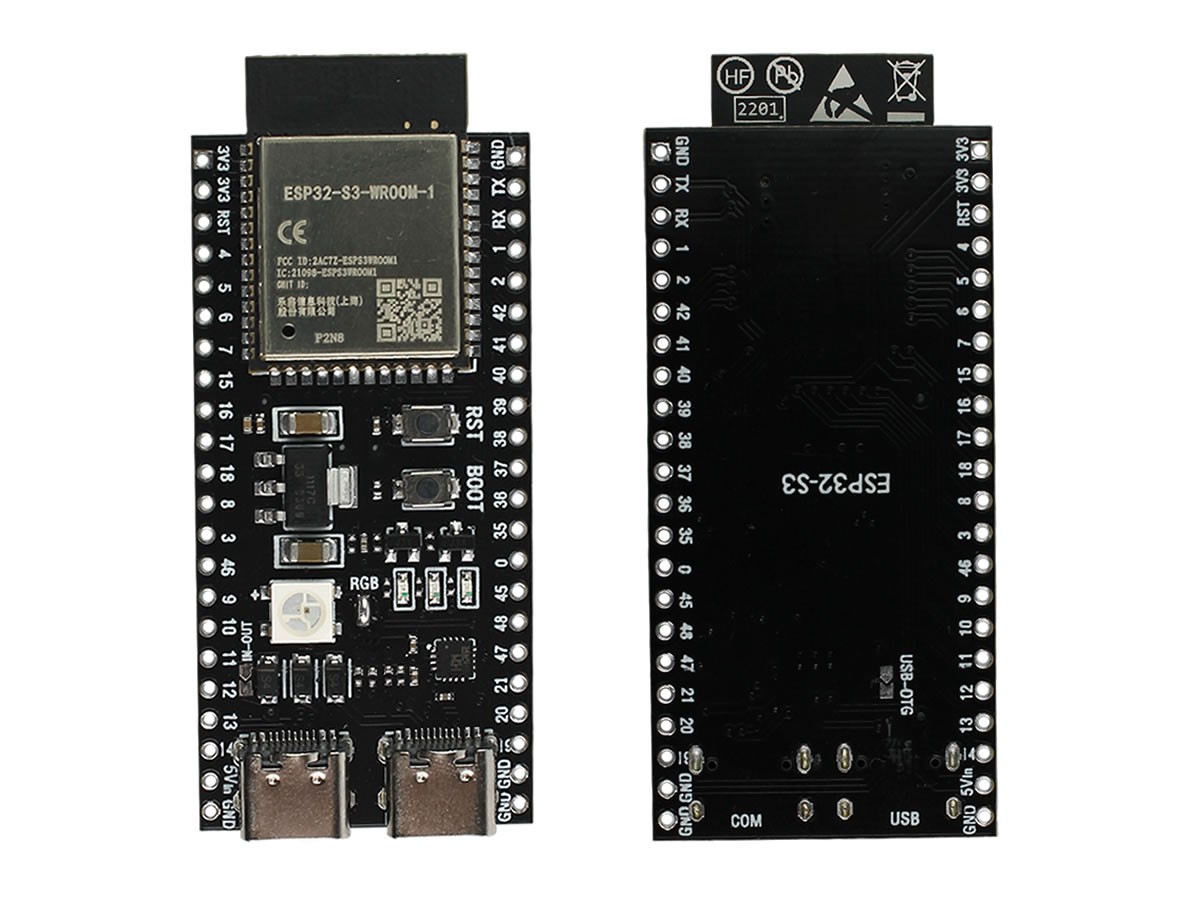

Sua porta COM é utilizada para comunicação serial e alimentação. Já a porta USB suporta interface OTG, USB 1.1, alimentação e JTAG. Para OTG é necessário realizar solda do jumper na parte traseira da placa.
Como programar
Utilize a conexão USB-C destacada com "COM" na parte traseira da placa, para realizar a gravação, esta porta conta com opção para debug.
Instale as placas ESP32 na sua Arduino IDE como neste tutorial e selecione a placa "ESP32S3 Dev Module", depois para testarmos podemos ir em Arquivos->Exemplos->ESP32->GPIO->BlinkRGB, basta fazer o envio do código e esperar, assim veremos o LED RGB funcionar.
CARACTERÍSTICAS:
- ESP32-S3-WROOM-1 Wifi e Bluetooth;
- 5 Modos de gerenciamento de energia;
- Coprocessador ULP (Ultra-Low-Power);
- Compatível com a IDE do Arduino;
- Conectividade WiFi e conexão Bluetooth;
- Aplicação em projetos eletrônicos;
- Ideal para projetos da Internet das Coisas IOT;
- Microprocessador Xtensa 32-Bits;
- Baixo consumo de energia;

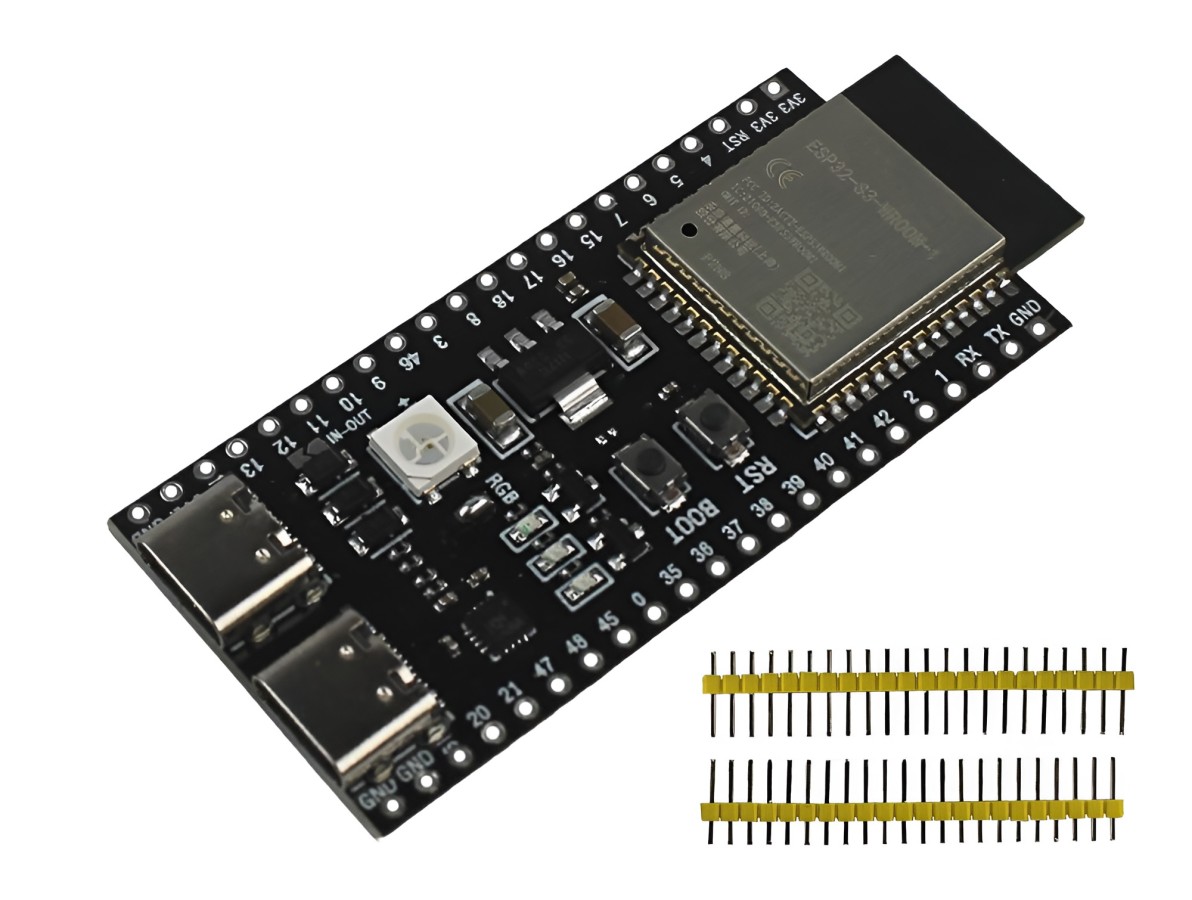

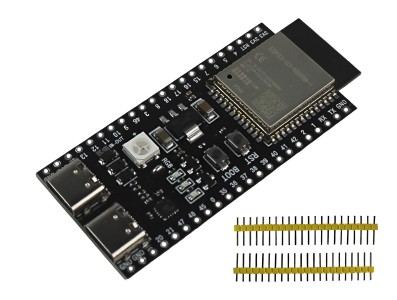

- Acompanha pinos para soldagem;
- Interface USB tipo C;
- Com Conexão USB-C / USB C;
- Permite aplicação com sensores e módulos;
- Conversor analógico digital (ADC) e Conversor digital analógico DAC;
- Linguagem de programação Lua ou a IDE do Arduino;
- Antena integrada;
- Diagrama Esquemático ESP32-S3 DevKitC-1;
- Referência oficial;
- Datasheet ESP32-S3-WROOM-1.
ESPECIFICAÇÕES:
- Módulo: ESP32-S3-WROOM-1;
- Processador: Xtensa 32-Bit LX7 Dual Core;
- Memória SRAM: 512Kb;
- Memória Flash Externa: 32-Bit de acesso e 8Mb;
- Tensão de Alimentação: 3,0 à 3,6 VDC;
- Tensão de nível lógico: 3,3VDC (não tolera 5V);
- Corrente de consumo: 41mA (típica);
- Corrente de consumo: 56mA (máxima);
- WiFi: 802.11 b/g/n: 2.4 à 2.5 GHz;
- Segurança WiFi: WPA / WPA2 / WPA2-Enterprise / WPS;
- Bluetooth LE: Bluetooth 5, Bluetooth mesh;
- Suporte: Arduino IDE, Lua e MicroPython, Código C básico;
- Interfaces: UART, SPI, SDIO, I2C, I2S, PWM, LCD, DVP;
- Temperatura de trabalho: -40° à +85° C;
- 2 x Barra de pinos macho 1x22 vias 180°;
- 36x GPIOs programáveis;

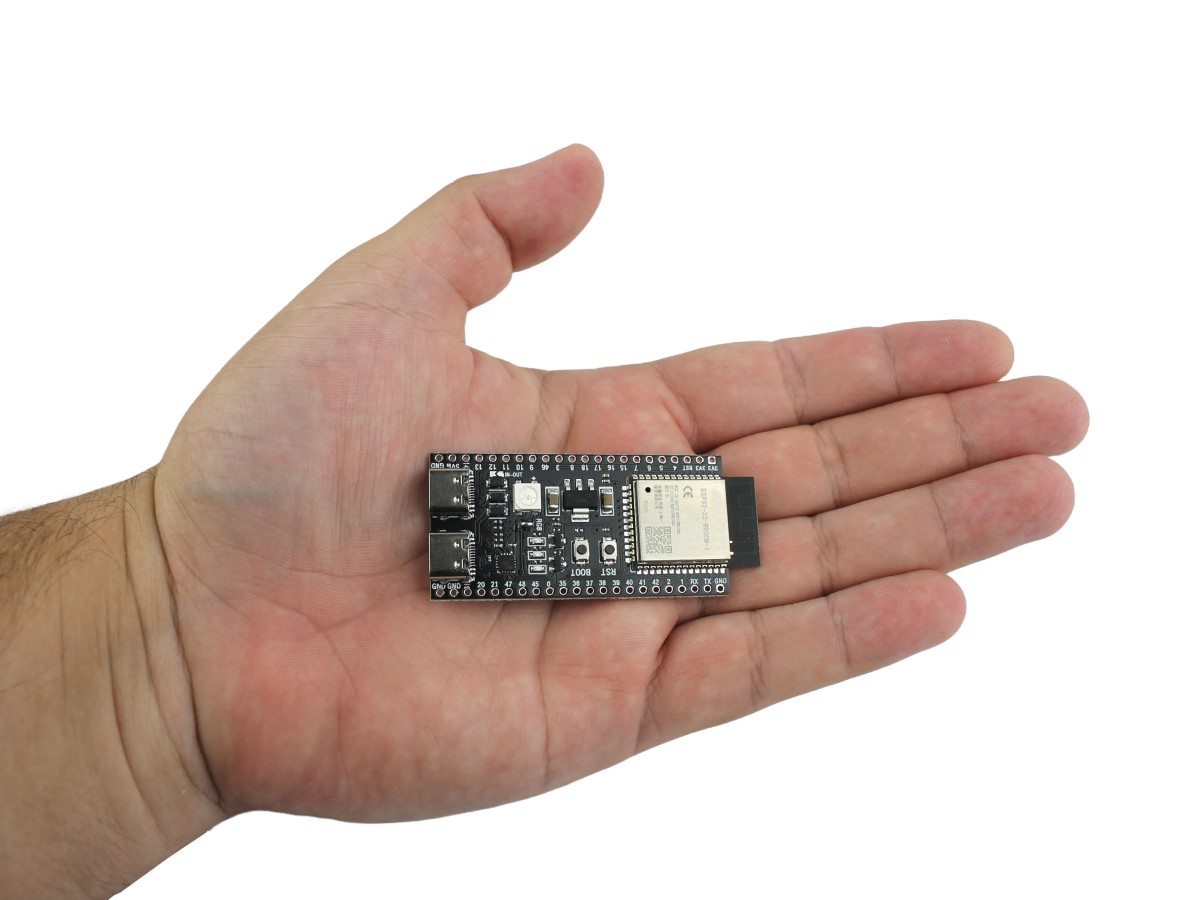

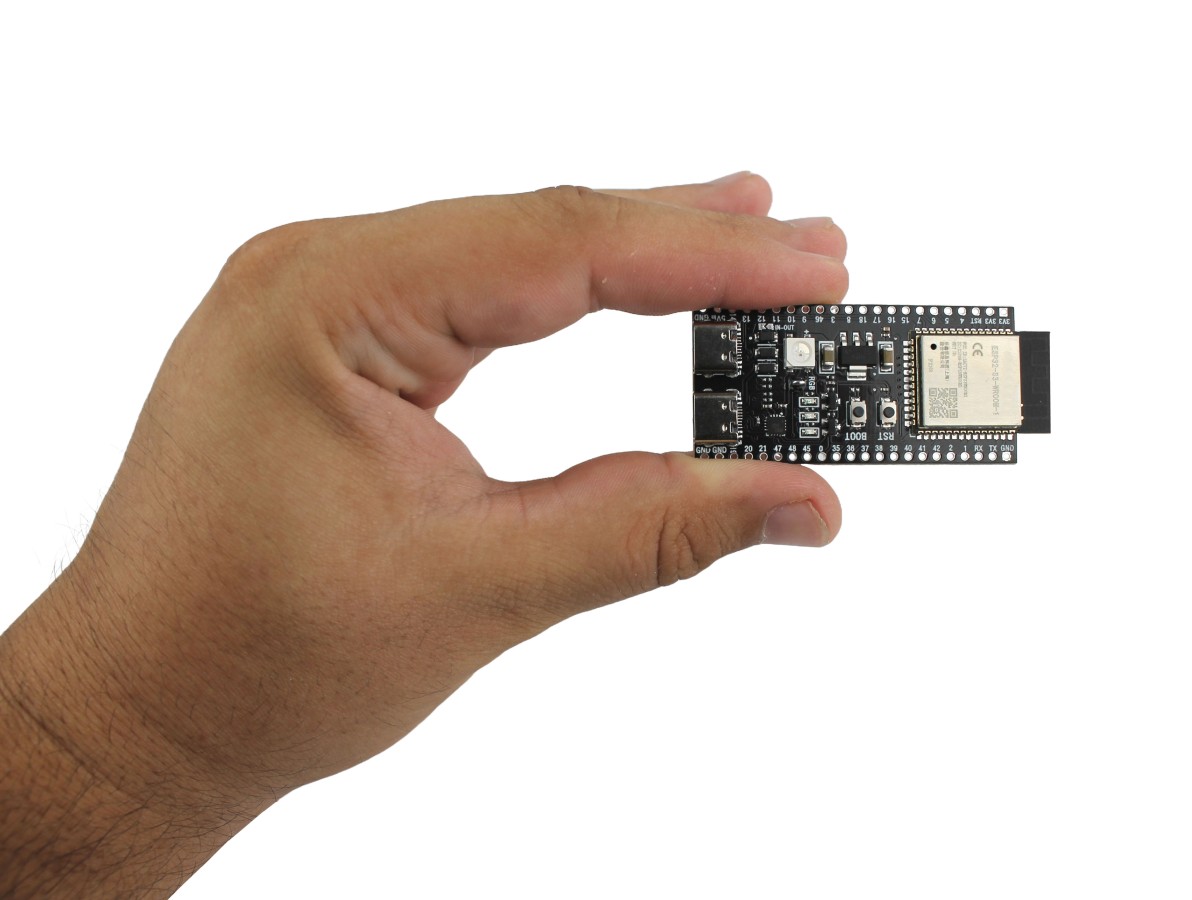

- Dimensões: ~64x27x4,5mm;
- Peso: 8,5g.
