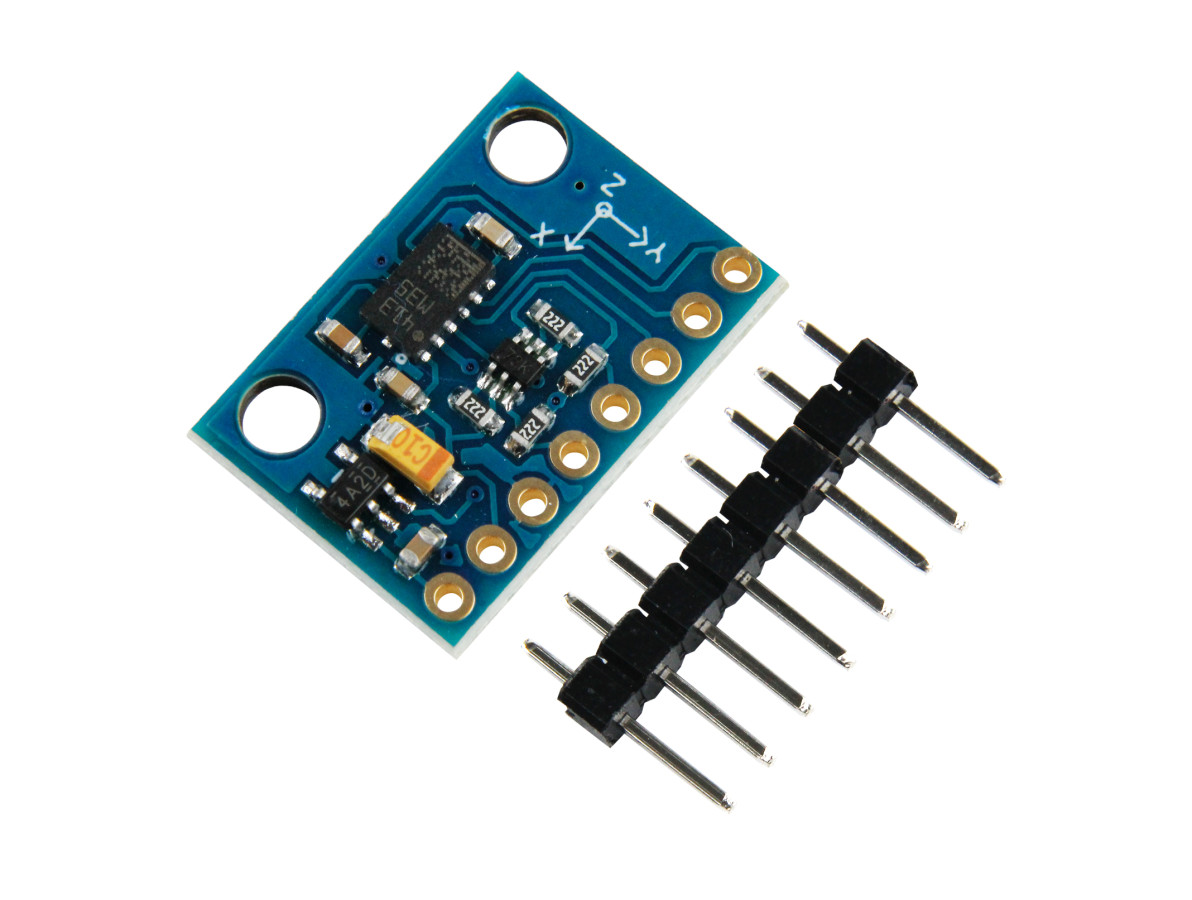

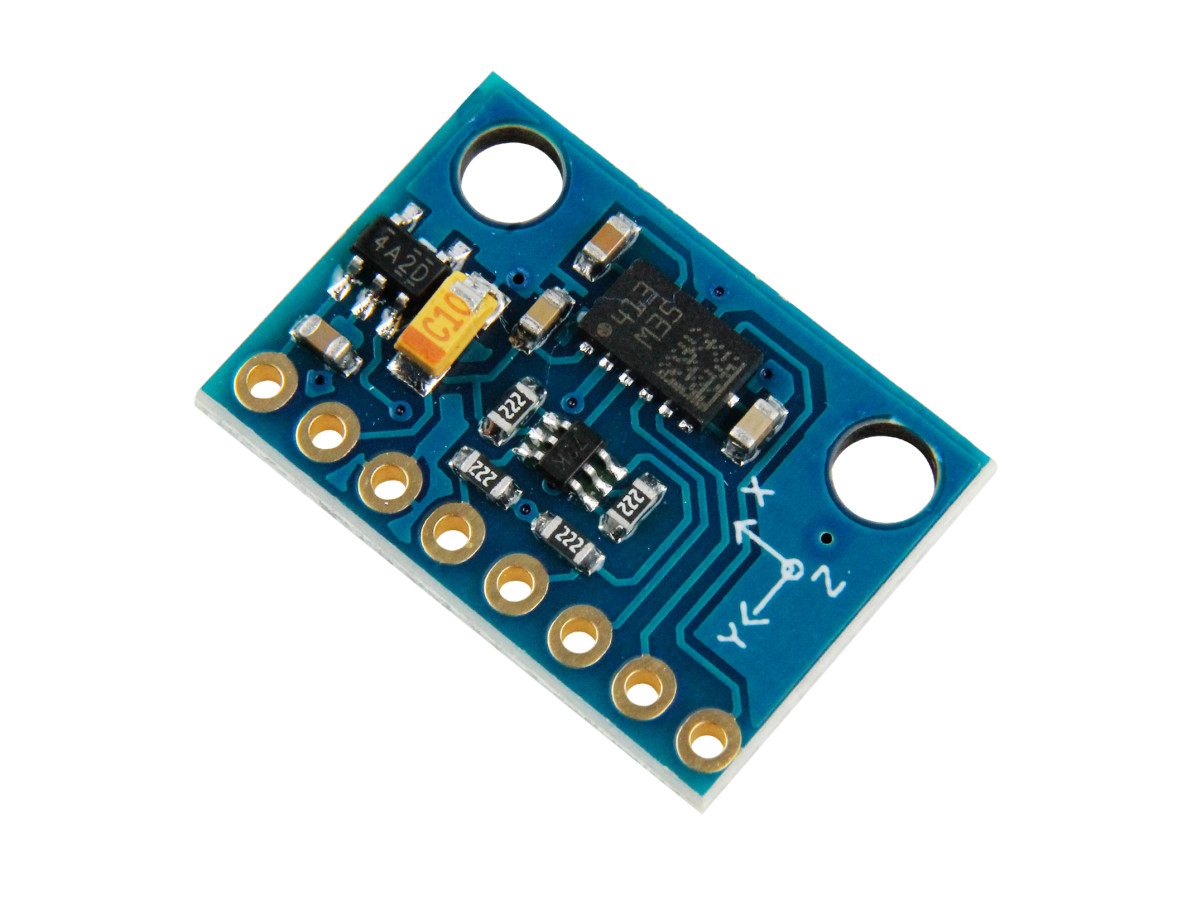

Bússola Digital GY511 LSM303DLHC com Magnetômetro e Acelerômetro 3 Eixos

A Bússola Digital Gy511 LSM303DLHC é um módulo eletrônico que inclui em um mesmo equipamento um acelerômetro de 3 eixos e um magnetômetro de 3 eixos, podendo medir a aceleração linear em escalas completas de ± 2 g / ± 4 g / ± 8 g / ± 16 g e campos magnéticos em escalas completas de ± 1,3 / ± 1,9 / ± 2,5 / ± 4,0 / ± 4,7 / ± 5,6 / ± 8,1 Gauss.

Ela é um equipamento que possui grande tecnologia embarcada, possibilitando identificar em qual direção do globo está o polo norte magnético, quando empregado em conjunto com uma plataforma de prototipagem como Arduino, ESP32, Raspberry Pi e outros.

A Bússola Digital Gy511 LSM303DLHC trabalha com três eixos (X, Y, Z), além de possuir comunicação simples através do I2C, sendo um produto de grande eficiência e vasta aplicabilidade, onde é comumente utilizada no desenvolvimento de projetos eletrônicos, nos quais é necessário orientação por meio dos pontos cardeais.

O funcionamento do Magnetômetro e Acelerômetro 3 Eixos se dá quando ele é colocado em um campo magnético, onde uma corrente de excitação induz em sua bobina microscópica, de forma que o módulo bússola converte esta corrente em tensão diferencial para cada direção de coordenada. Usando essas tensões, é possível calcular o campo magnético em cada direção e obter a posição geográfica.

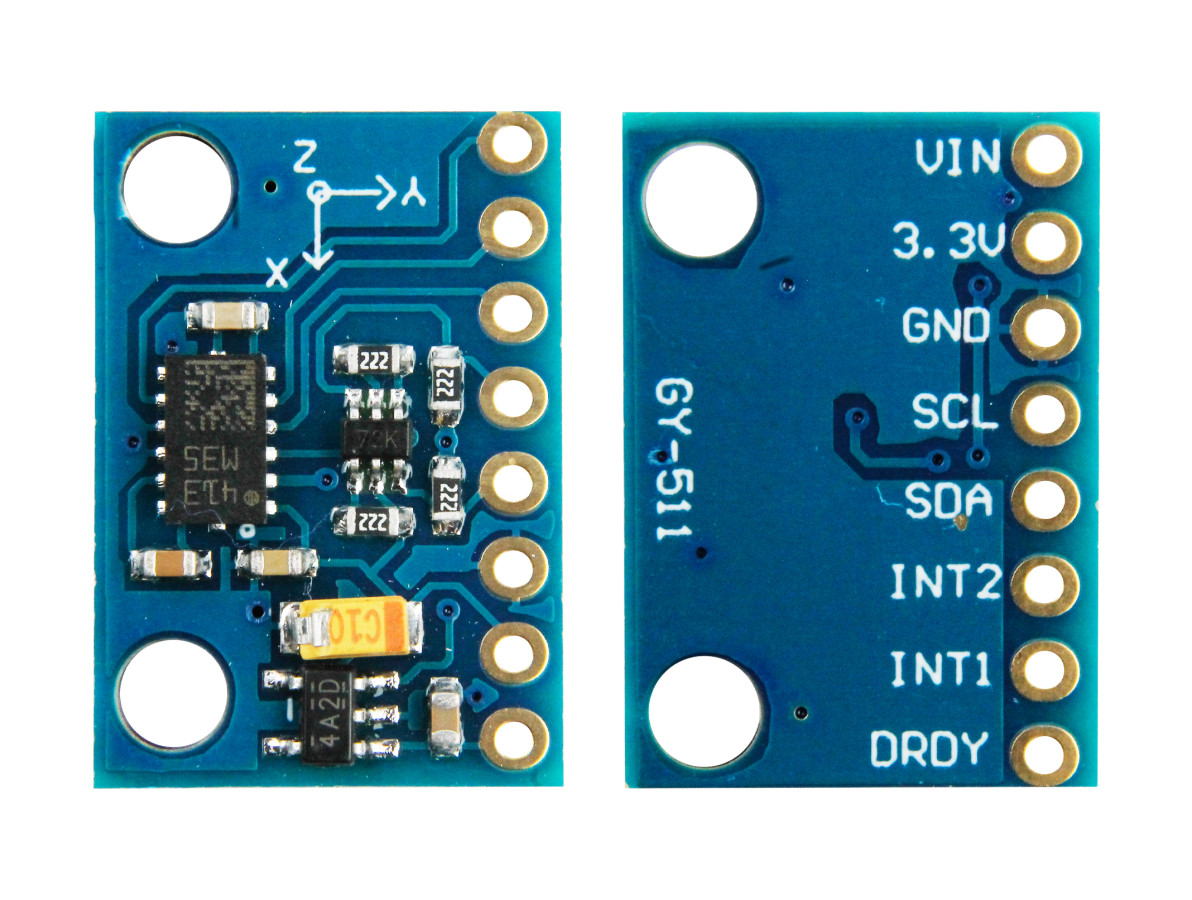

Para utilizar em conjunto com Arduino é preciso utilizar apenas 4 pinos dos 8 presentes na placa, sendo 2 para comunicação I2C e outros 2 pinos para alimentação com tensão de 3 a 5VDC.

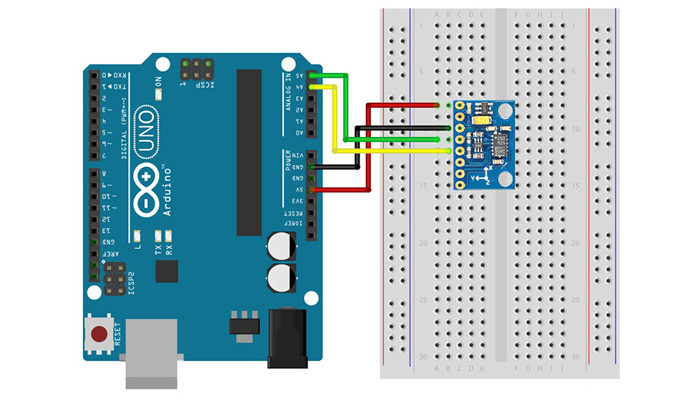

Conexão Bússola Digital Gy-511 LSM303DLHC com Arduino

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
