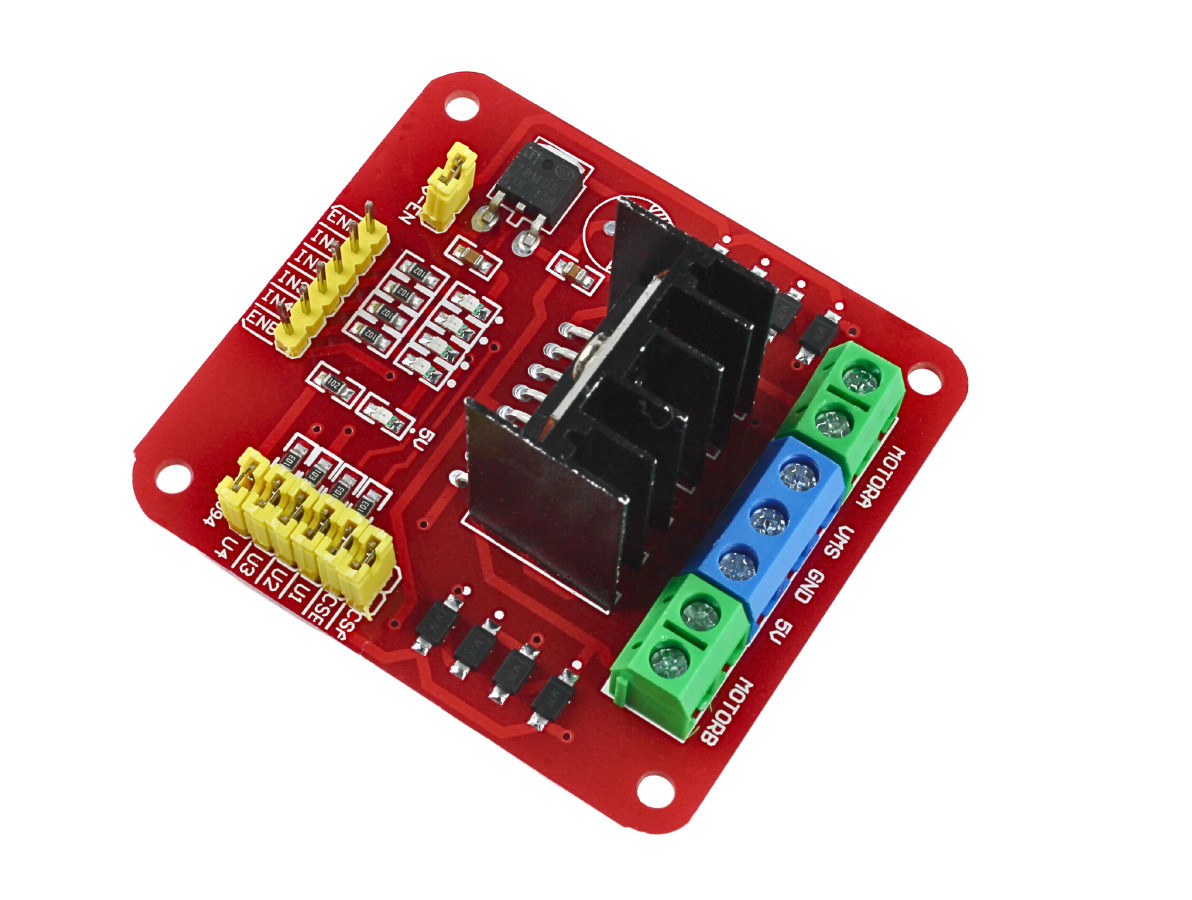

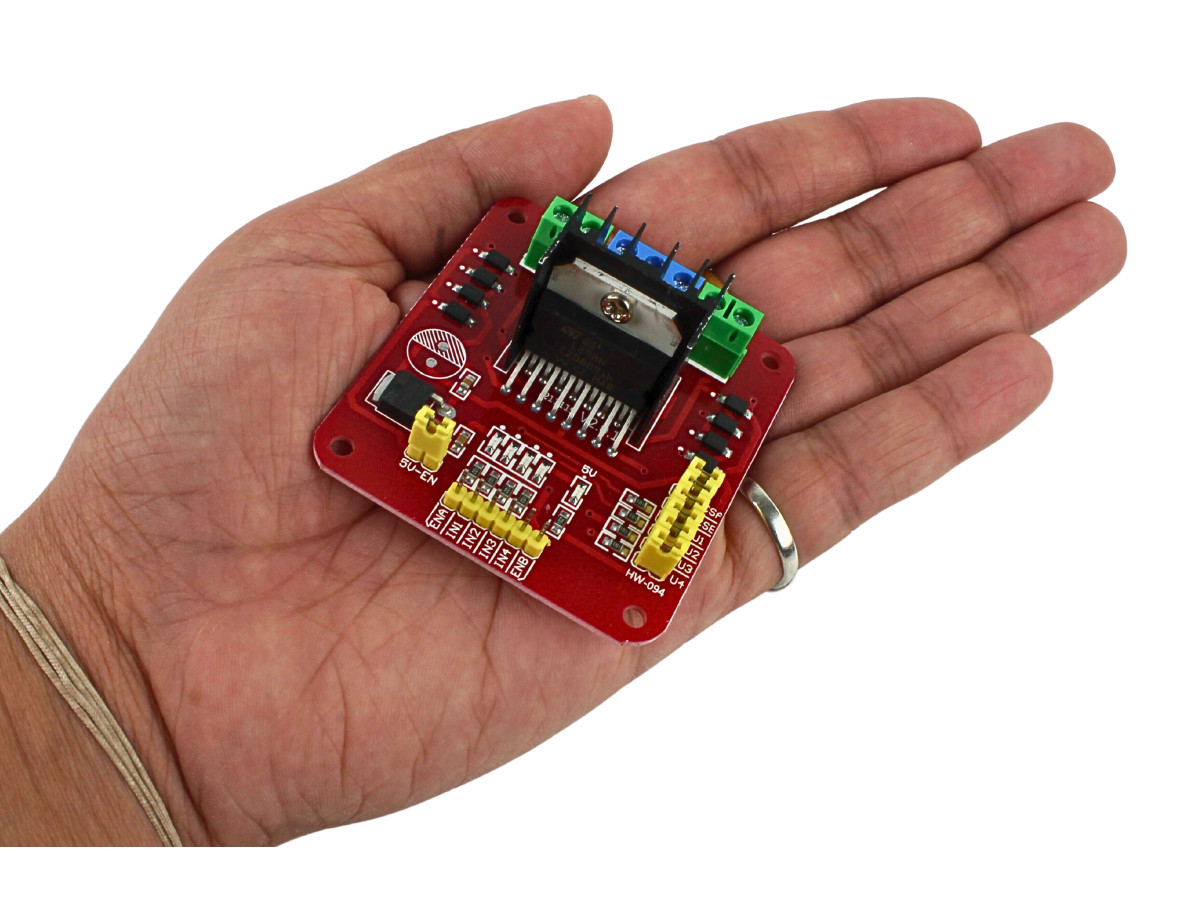

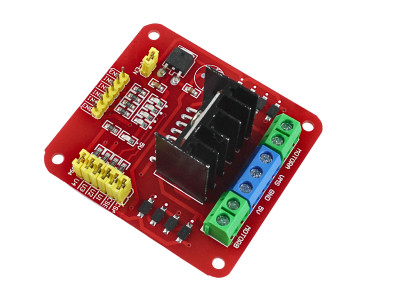

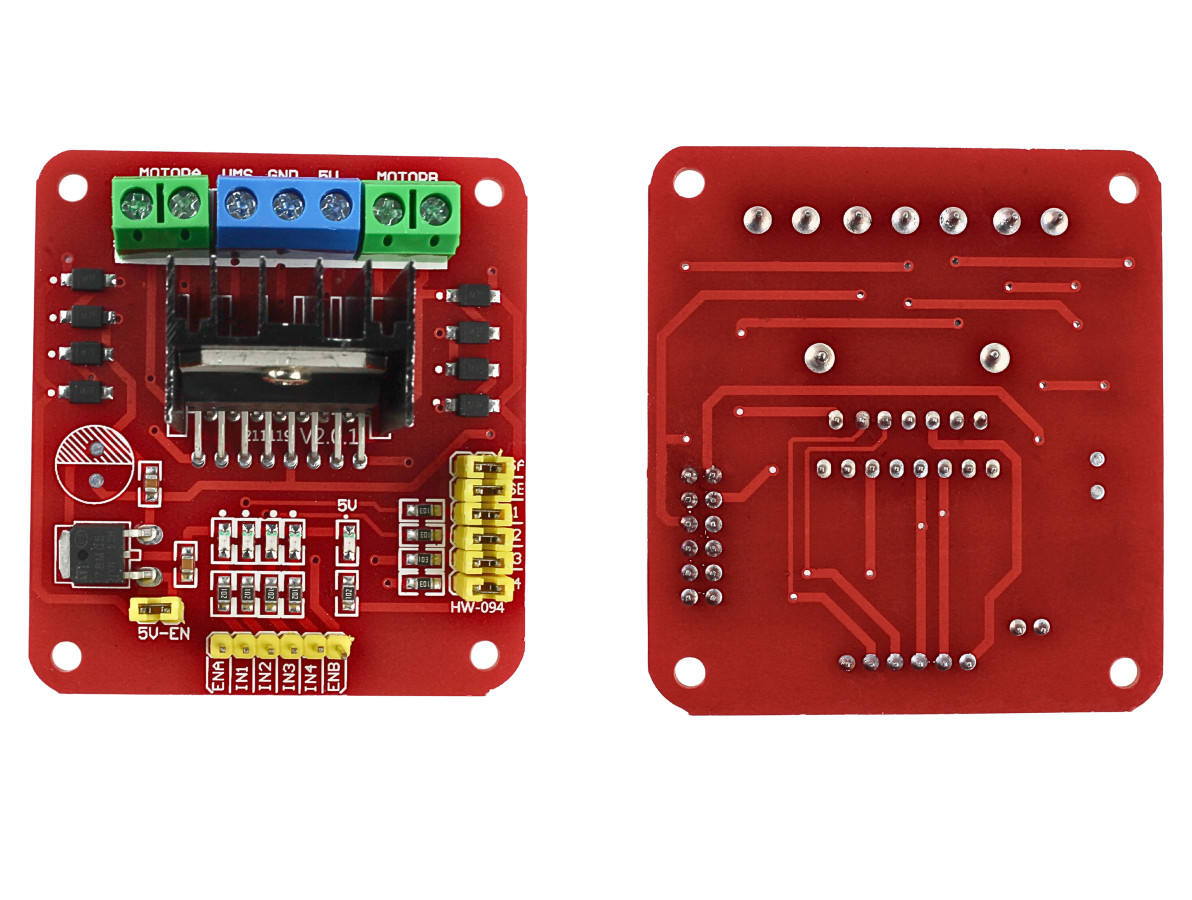

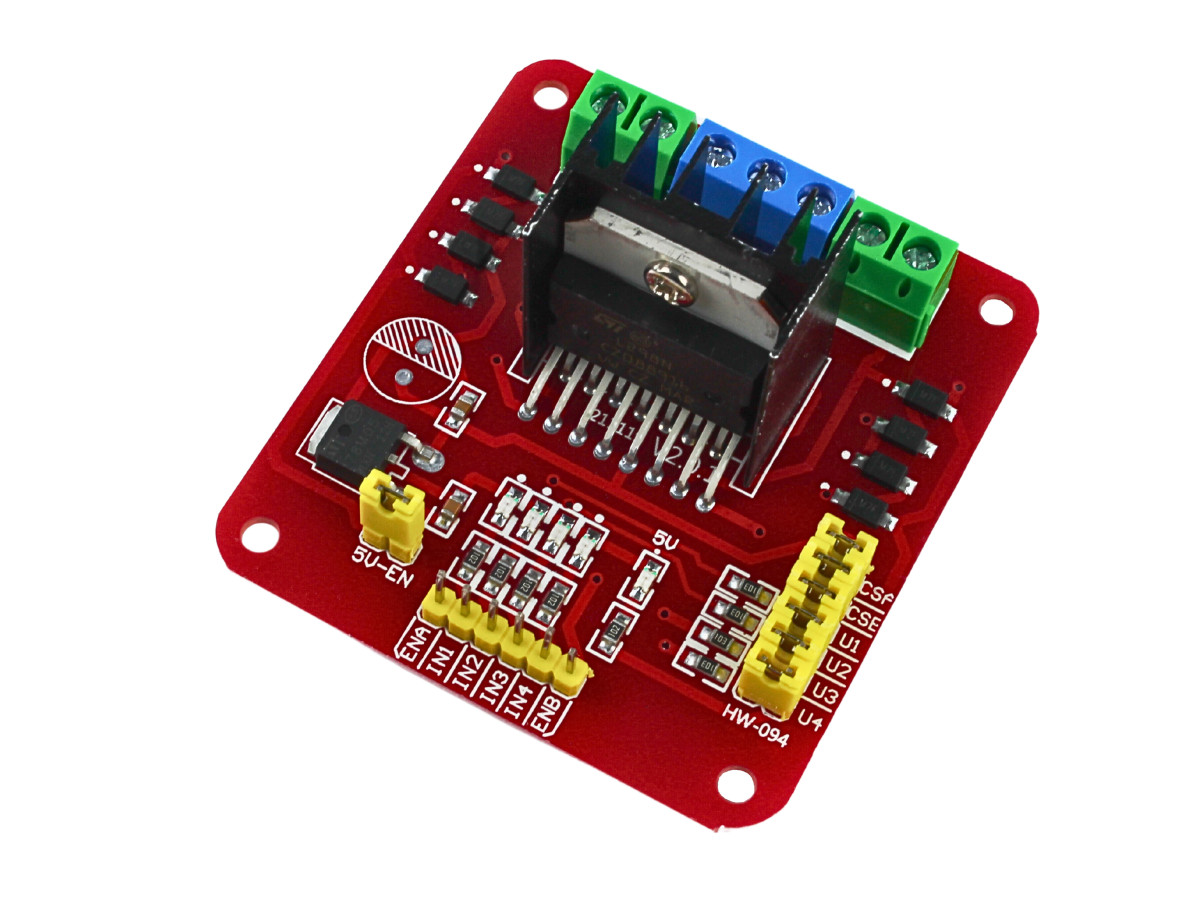

Driver Ponte H L298N para Motores DC

O Driver Ponte H L298N para Motores DC é um dispositivo eletrônico de controle de motores amplamente utilizado em projetos de robótica e automação. Este módulo é projetado para permitir o controle preciso de motores DC (corrente contínua) e é especialmente adequado para aplicações que exigem alta potência, como carros robóticos, braços mecânicos e outros projetos controlados por motores.

O L298N é uma ponte H, o que significa que ele é capaz de controlar a direção de rotação do motor, tornando-o um componente essencial para qualquer entusiasta de eletrônica ou robótica. Sua funcionalidade abrange o controle bidirecional de motores, o que permite que os motores girem para a frente e para trás, bem como ajustem sua velocidade com precisão.

Um ponto importante do Driver Ponte H L298N é o jumper 5V-EN, que permite habilitar ou desabilitar o regulador interno de 5 Volts na placa (78M05). Quando o jumper está instalado, o driver recebe energia lógica da fonte de alimentação do motor VMS, dispensando a necessidade de fornecer 5 Volts ao terminal de 5 Volts, servindo como uma saída de tensão para alimentar por exemplo um arduino. No entanto, ao remover o jumper, é necessário fornecer 5 Volts ao terminal de entrada de 5 Volts.

Este Driver Ponte H L298N é conhecido por sua fácil operação e excelente custo-benefício, tornando-o uma escolha ideal para muitos projetos. Além disso, um datasheet detalhado do L298N está disponível para referência, facilitando o desenvolvimento de aplicações.

Especificações dos Jumpers:
- CSA - Esta é a função de "detecção de corrente" para o Motor A. Se o jumper estiver nessa função, ela é ignorada. Na maioria das vezes, você deixará este jumper no lugar.
- CSB - A função de "detecção de corrente" para o Motor B. Novamente, geralmente você deixará este jumper no lugar para desativar essa função.
- U1 - Resistor pull-up da Entrada 1. Normalmente, você deixará isso no lugar, o que habilita um resistor pull-up de 10k para a entrada.
- U2 - Resistor pull-up da Entrada 2.
- U3 - Resistor pull-up da Entrada 3.
- U4 - Resistor pull-up da Entrada 4.
- 5V-EN - Este jumper necessita de atenção. Quando está instalado, ele habilita o regulador interno de 5 Volts da placa (78M05), fornecendo energia lógica a partir da fonte de alimentação do motor. Quando este jumper estiver habilitado, você NÃO fornecerá 5 volts ao terminal de entrada de 5 Volts. Quando o jumper for removido, você precisará fornecer 5 Volts ao terminal de entrada de 5 Volts.

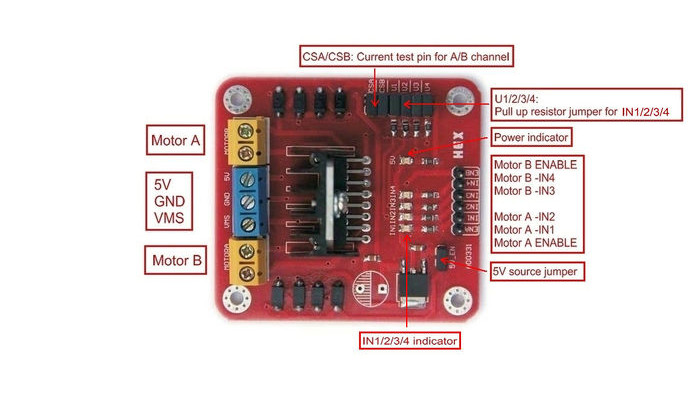

Pinagem do Módulo

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
