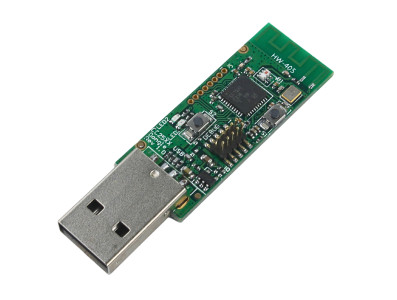

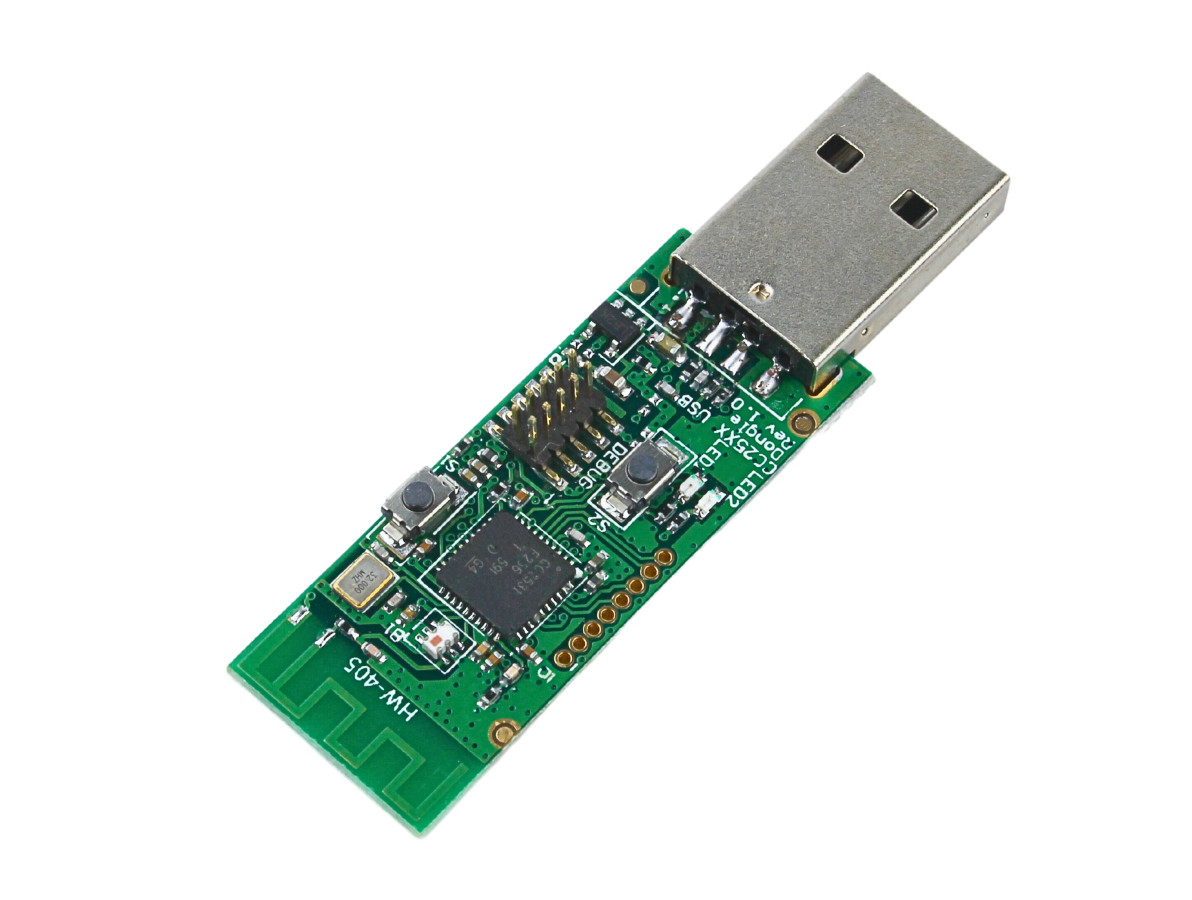

Módulo Zigbee com USB - CC2531 com Firmware

O Módulo Zigbee com USB - CC2531 com Firmware, é um dongle que permite realizar análise dos pacotes, assim permitindo a integração de dispositivos com protocolo Zigbee, comumente utilizado para automação residencial.

O dispositivo é enviado pronto para uso com o firmware CC2531ZNP-Prod da Z-Stack_Home_1.2 versão 20211115, sendo assim sem a necessidade de realizar a gravação, basta conectar.

Geralmente utilizado em um servidor com gateway de home assistant e seu addon para utilizar o protocolo Zigbee com mqtt e assim controlar os dispositivos usando seu gateway.

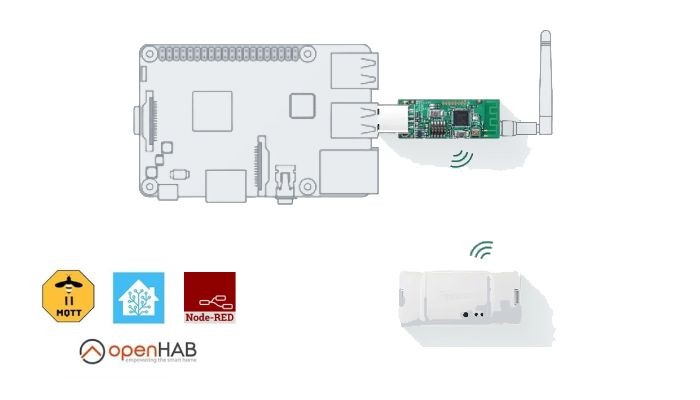

Apresentação comunicação Zigbee com dispositivos inteligentes

Sendo assim, ideal para complementar as funções da sua casa inteligente, permitindo a conexão de dispositivos inteligentes com protocolo Zigbee. Para mais informações verificar o site oficial.

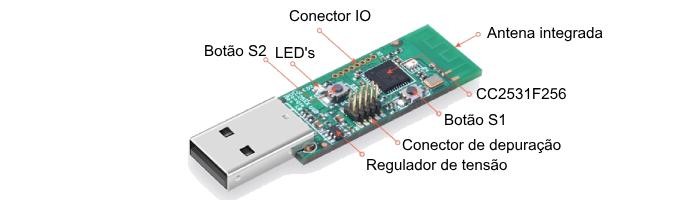

Diagrama de Componentes

Possui conector USB tipo A macho e um regulador de tensão, conector de depuração, utilizado para a realização da gravação do firmware, antena integrada para o recebimento e transmissão de dados utilizando protocolo Zigbee.

LED Verde:
- Ligado quando alimentado e não realizou conexão, após ligar ao USB ela pisca rapidamente quando o router conectar a uma rede.

LED Vermelho:
- Pisca rapidamente (uma por segundo) - singnifica que o router está conectado à rede.
- Piscadas longas (um breve flash por 4 segundos) – Operação normal.
- Três piscadas – o router não pode enviar o report para o coordenator.

Possui dois botões:
- S1 para alterar o estado do router, enviando um relatório de report;
- S2 com click rápido reenvia um pedido de conexão a um coordenador (permite testar a conexão), já com um click longo de cerca de 5 segundos, serve para reiniciar o router e iniciar um processo de ligação.

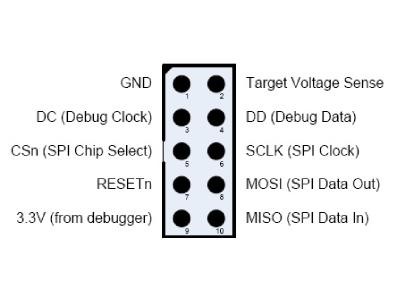

Conector de depuração para gravação do firmware

Aplicações:
- Controle de iluminação;
- Controle de termostatos;
- Controle de fechaduras inteligentes;
- Controle de sensores;
- Conectar produtos SONOFF Zigbee;
- Entre outros dispositivos inteligentes compatíveis.

Vantagens de utilizar o protocolo Zigbee wireless

Ideal para projetos IOT devido ao seu baixo consumo. Assim dispositivos inteligentes sem fio, a base de pilhas ou baterias podem ser menores e durarem mais que um módulo Wi-Fi comum que drena uma corrente maior em transmissão de dados.
