A Chave Gangorra Grande Liga/Desliga/Liga 6T KCD4-203/RN 10A/125V 16A/250V é um tipo de interruptor elétrico que pode ser utilizado para as mais diversas finalidades em projetos robóticos, automação residencial ou mesmo em equipamentos industriais, sendo capaz de controlar manualmente o fluxo de energia que passa em seu circuito.
Este modelo apresenta formato retangular, podendo ser facilmente encaixado em aberturas com 27x21,5mm, apresentando travas sob pressão, dando um melhor acabamento.
Seu revestimento em plástico e terminais metálicos para fixação ou soldagem de fios de energia, lembre-se de fazer o devido isolamento dos terminais, ele pode trabalhar com tensões alternadas de 125V até 250V com corrente de até 10A.
![Medidas Chave Gangorra - [1033105]](https://www.usinainfo.com.br/1033105-infografico/chave-gangorra-grande-ligadesligaliga-6t-kcd4-203rn-125v250v-10a.jpg "Medidas Chave Gangorra - [1033105]")

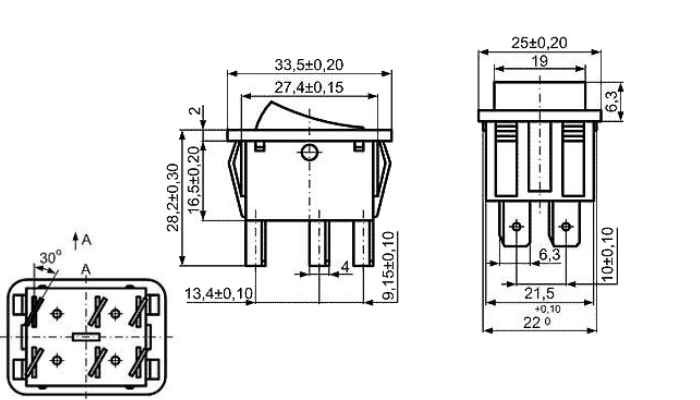

Medidas Chave Gangorra
![Diagrama esquemático chave 6 terminais - [1033103]](https://www.usinainfo.com.br/1033103-desc-longa/chave-gangorra-grande-ligadesligaliga-6t-kcd4-203rn-125v250v-10a.jpg "Diagrama esquemático chave 6 terminais - [1033103]")

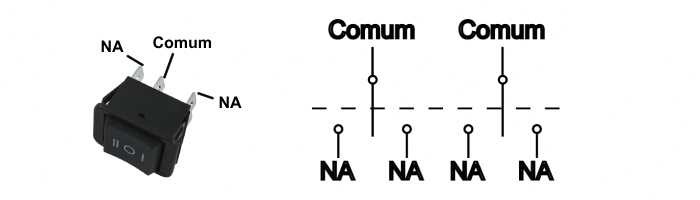

Diagrama esquemático chave 6 terminais
Projeto reversão simples
A Chave Gangorra Grande Liga/Desliga/Liga 6T possui 6 terminais, sendo 2 par NA (Normalmente Aberto), ambos conectados a um par de terminais comum. Por possuir 3 estados, ligado. desligado e ligado, permite um controle do fluxo do corrente em duas linhas distintas.
Permitindo uma variedade de projetos e aplicações, como em nosso exemplo uma reversão simples de um motor DC.
![Projeto Reversão Motor - [1033104]](https://www.usinainfo.com.br/1033104-infografico/chave-gangorra-grande-ligadesligaliga-6t-kcd4-203rn-125v250v-10a.jpg "Projeto Reversão Motor - [1033104]")

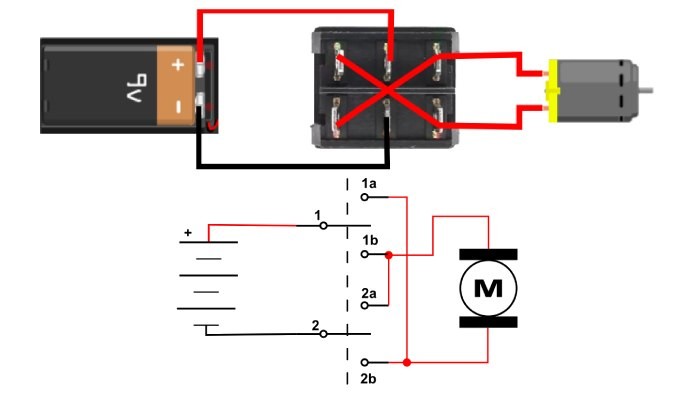

Projeto reversão motor DC
CARACTERÍSTICAS:
- Interruptor Gangorra Liga/Desliga/Liga;
- Formato retangular;
- 6 Terminais e 3 Posições;
- Revestimento Plástico;
- Terminais Metálicos;
- Pode ser facilmente fixado sob pressão;
- Suporta uma ampla faixa de tensão e corrente.
ESPECIFICAÇÕES:
- Modelo: KCD4-203/RN;
- Tensão e corrente: 125VAC/250VAC 10A;
- Posições: 3;
- Quantidade de terminais: 6;
- Contatos: 2 Comum, 2 NA+2 NA;
- Abertura para instalação: 27x21,5mm;
- Peso: 12,8g.
