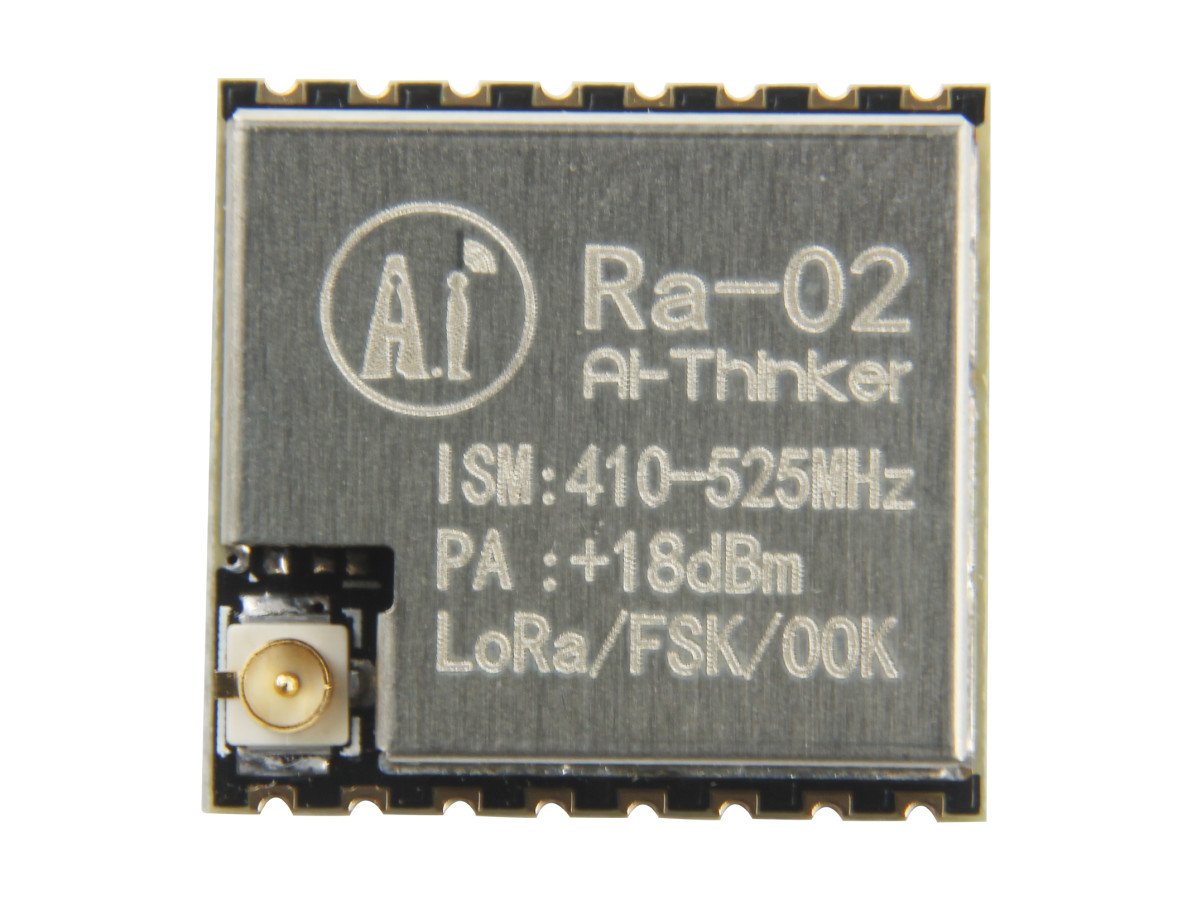

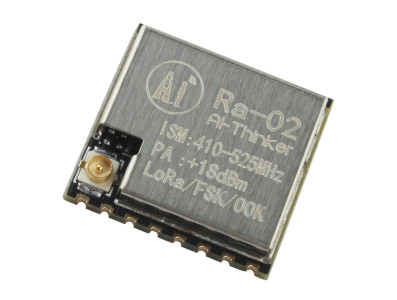

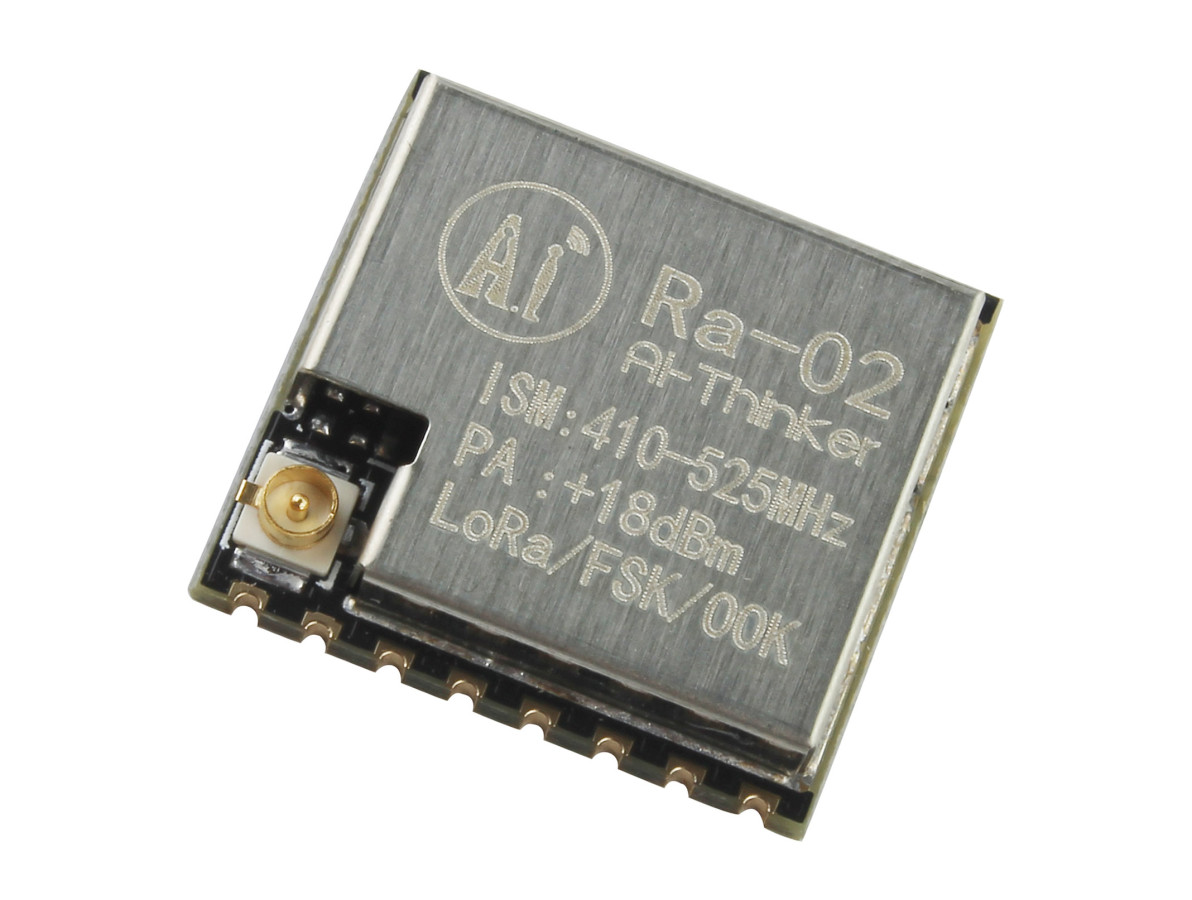

Módulo LoRa RA02 SX1278 433mhz Ai Thinker Series Spread Spectrum

O Módulo LoRa RA02 SX1278 433MHz Ai Thinker Series Spread Spectrum  é um dispositivo de comunicação de longa distância baseado na tecnologia de modulação LoRa Spread Spectrum. Ele foi projetado para oferecer uma solução eficiente em termos de distância, anti-interferência e consumo de energia, superando as limitações dos designs sem fio tradicionais.

Com uma potência de transmissão de RF constante de +20dBm (100mW), o módulo RA02 possui alta sensibilidade e utiliza a comunicação SPI half-duplex. Ele suporta taxas de bits programáveis de até 300kbps e oferece suporte a vários modos de modulação, como FSK, GFSK, MSK, GMSK, LoRa e OOK.

O RA02 apresenta uma faixa dinâmica de RSSI de 127dB e possui recursos avançados, como detecção automática de sinal de RF, modelo CAD e AFC de alta velocidade, além de um mecanismo de pacotes com CRC de até 256 bytes, garantindo uma conexão confiável.

Além disso, o módulo está disponível no formato SMD, o que o torna adequado para produção rápida por meio de equipamentos de montagem em superfície (SMT). Essas características tornam o RA02 adequado para uma ampla variedade de aplicações de rede, incluindo leitura automática de medidores, automação predial, sistemas de segurança e sistemas de irrigação remota.

O Módulo RA02 LoRa SX1278 Ai Thinker Series Spread Spectrum 433MHz opera com uma fonte de alimentação de 2,5V a 3,7V (típico 3,3V) e utiliza a interface SPI para comunicação. Ele usa o módulo RF SX1278 e possui uma faixa de frequência de 410-525MHz. A potência máxima de transmissão é de 18 ± 1 dBm, enquanto a sensibilidade é de -148 dBm. O módulo também é caracterizado por seu baixo consumo de energia, com valores típicos de corrente de 433MHz de 93mA durante a transmissão, 12,15mA durante a recepção e 1,6mA em modo de espera.

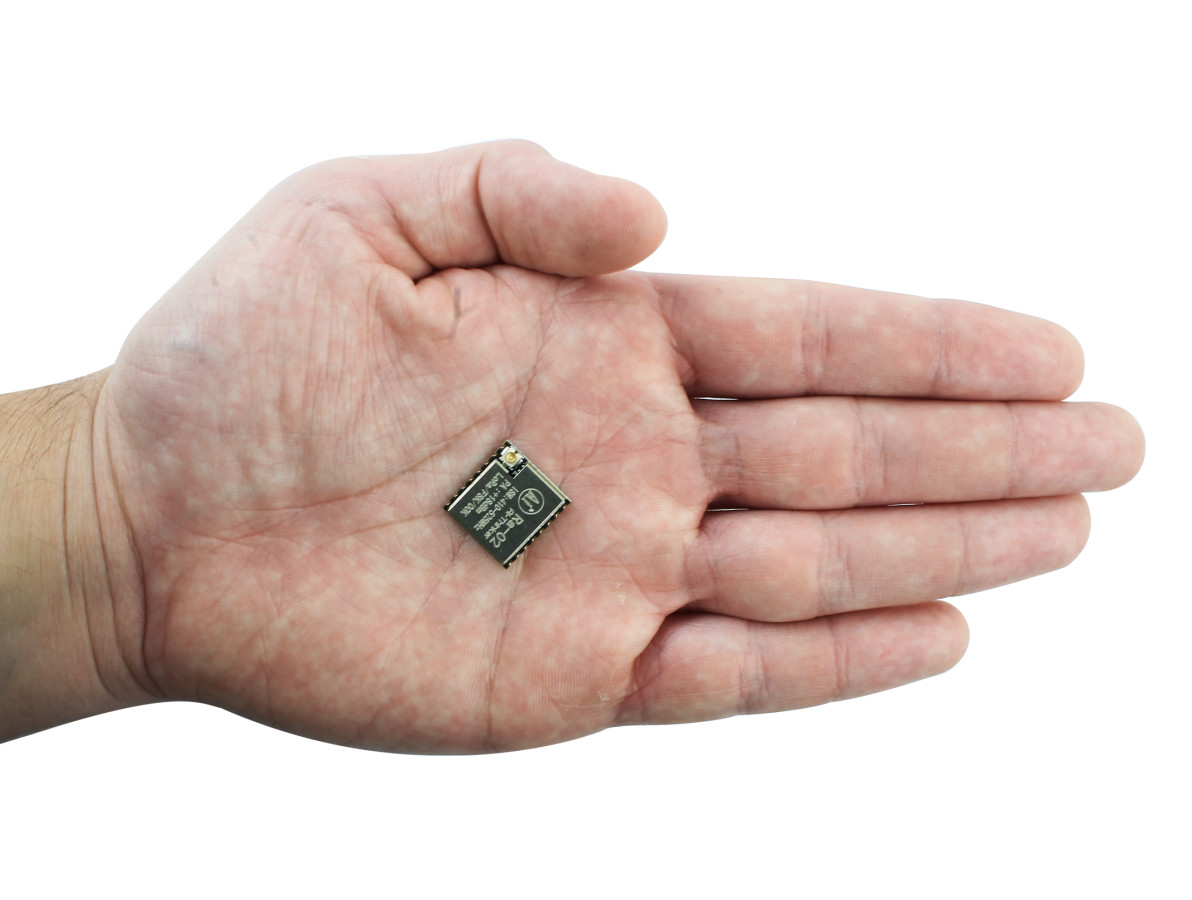

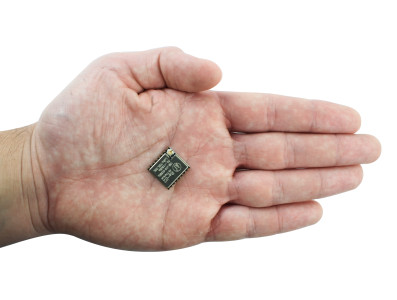

O módulo RA02 possui uma ampla faixa de temperatura operacional, indo de -30°C a 85°C, e um ambiente de armazenamento recomendado de -40 a 90% de umidade relativa. Suas dimensões compactas de 17x16x3,3mm e peso leve de 1,4g facilitam sua integração em vários dispositivos e sistemas. Informações adicionais sobre o módulo podem ser encontradas no datasheet.

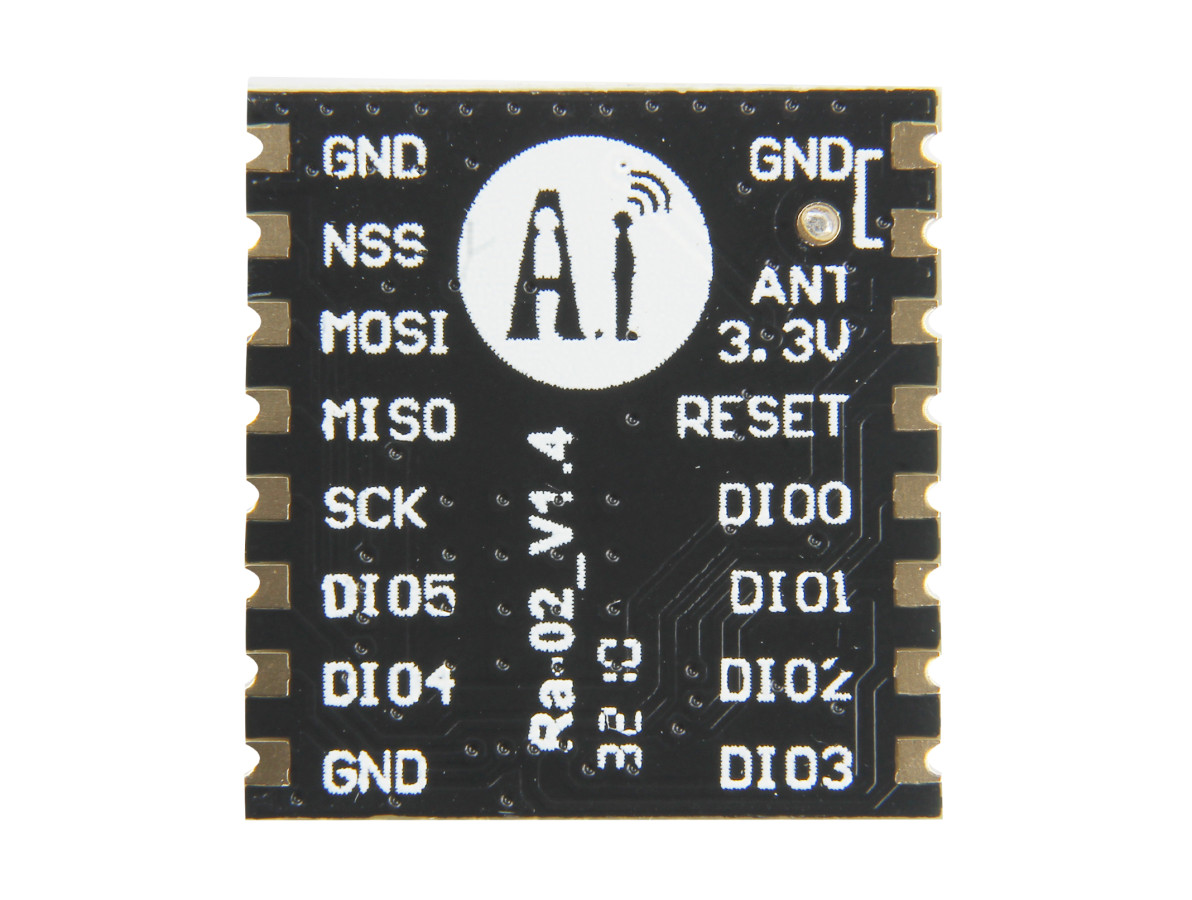

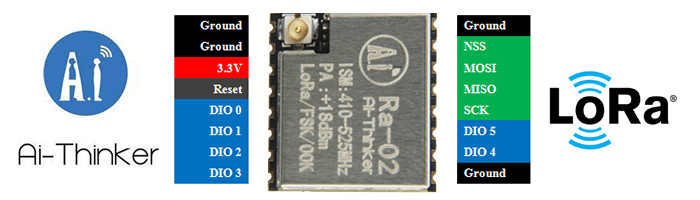

Pinagem Módulo LoRa RA02 SX1278 433mhz

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
