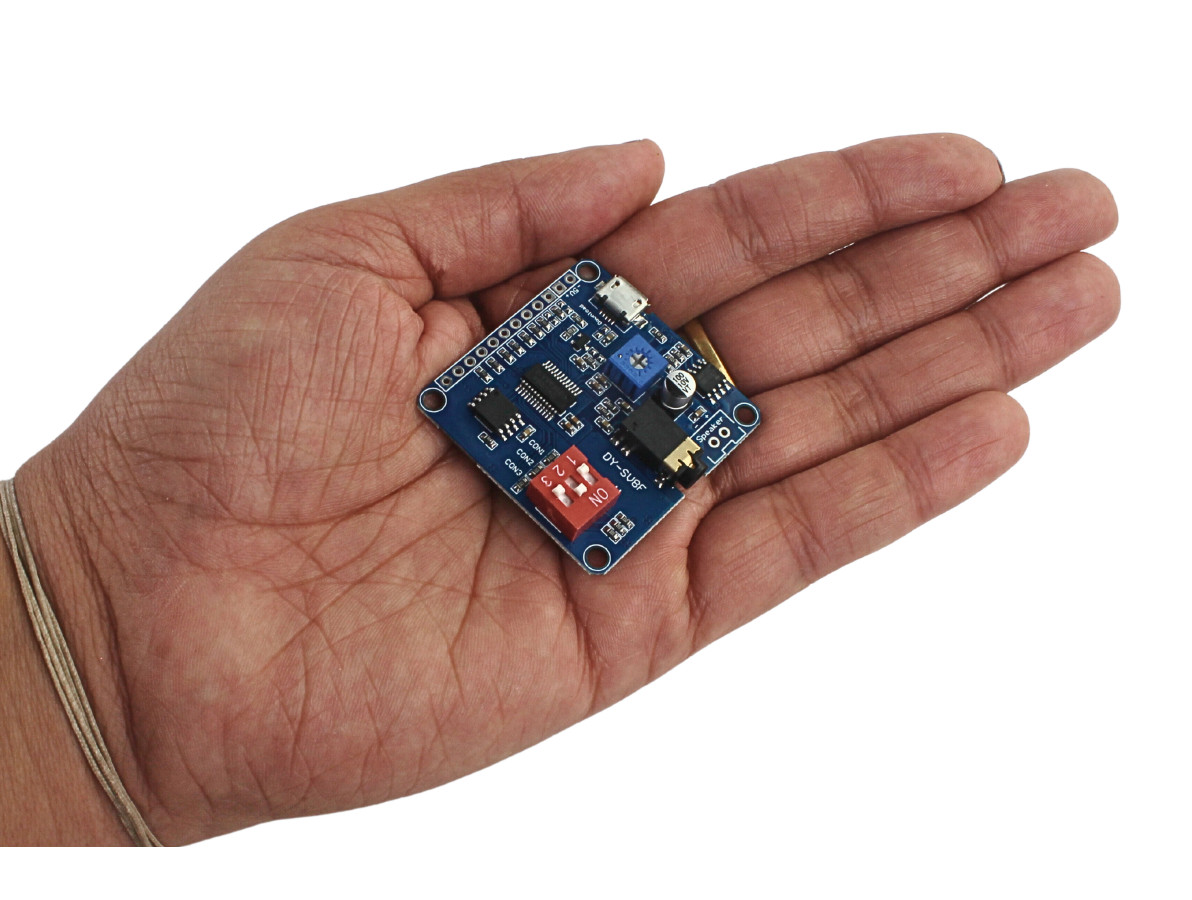

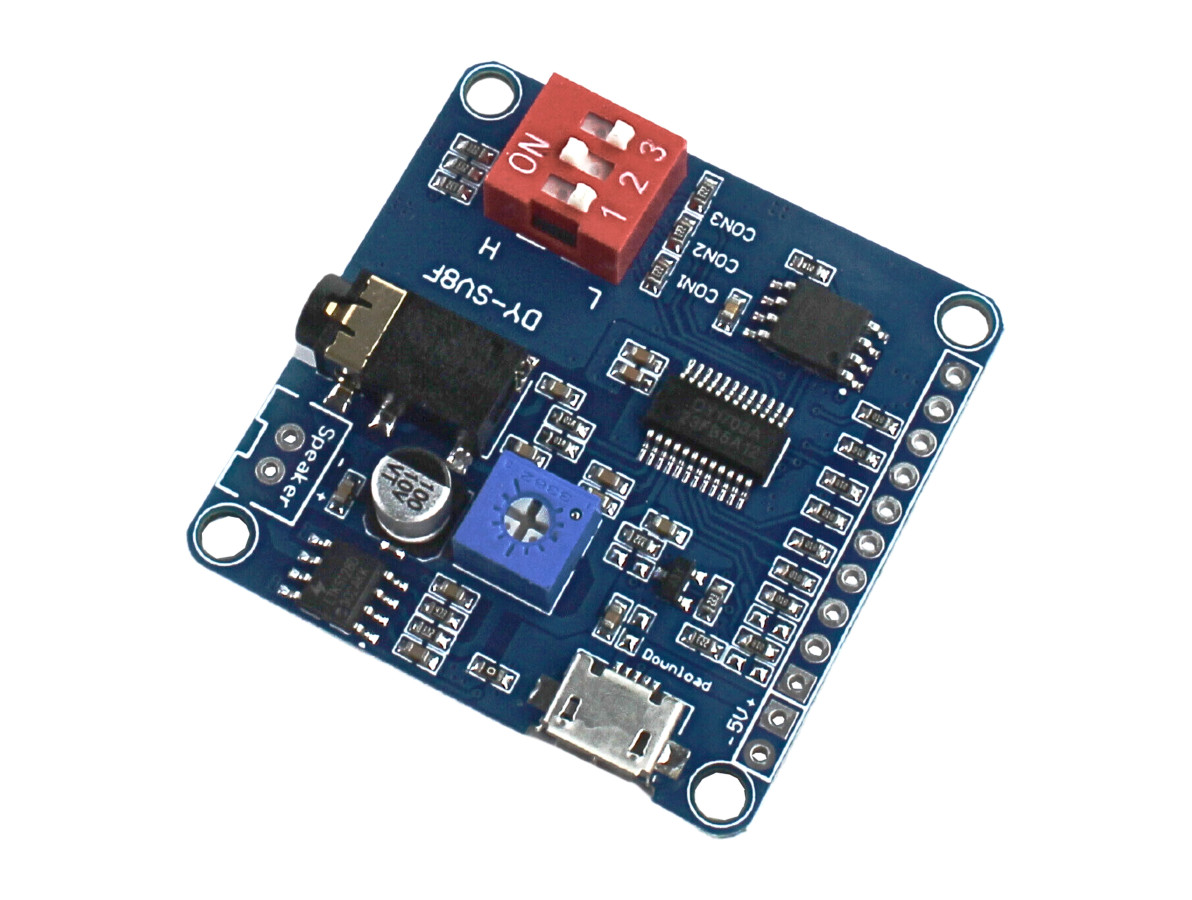

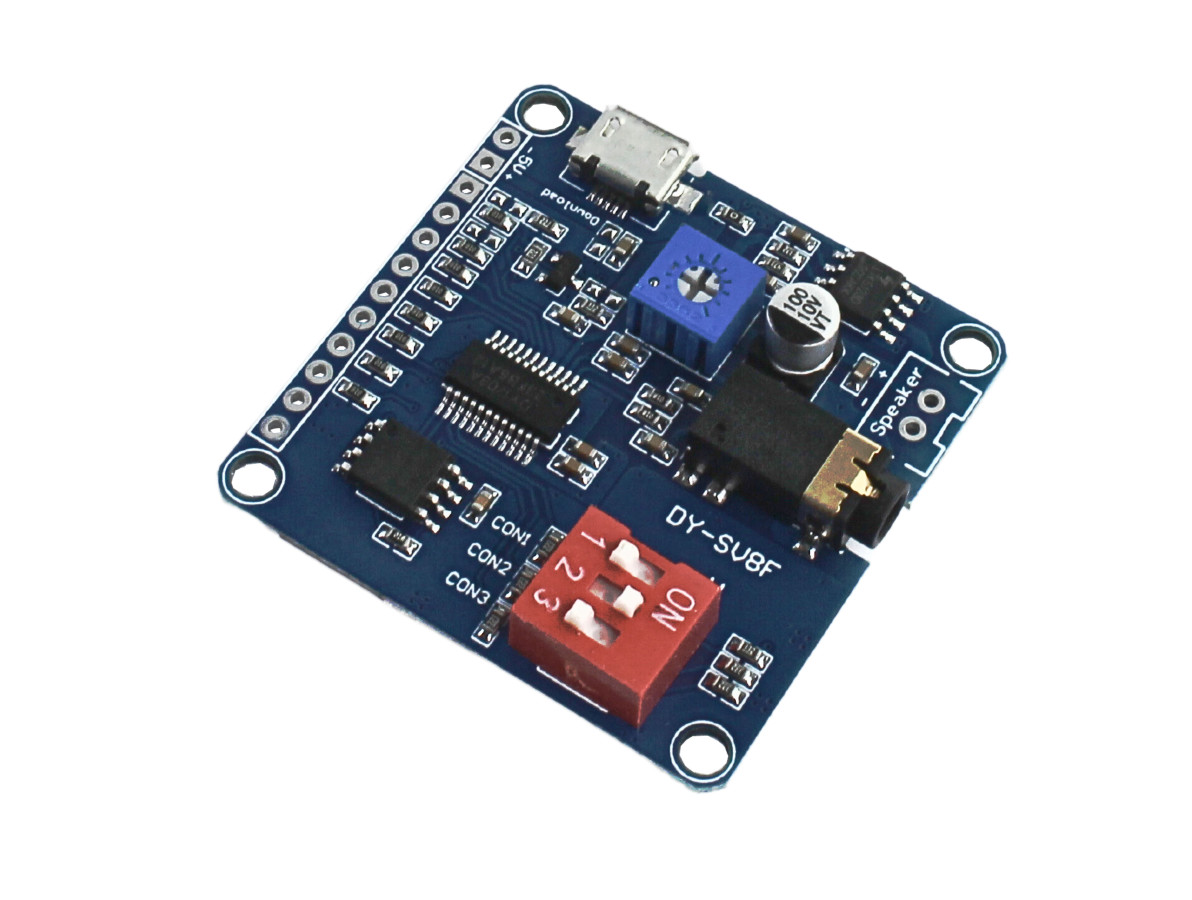

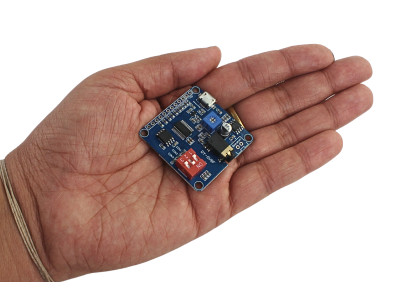

Módulo de reprodução MP3 5W DY-SV8F para Arduino

O Módulo de reprodução MP3 5W DY-SV8F para Arduino é um módulo extremamente prático e fácil de utilizar, com muitas funcionalidades e modos de utilização.

Por sua versatilidade acaba sendo um dos módulos mais queridos do mercado. Ele conta com a facilidade de se conectar ao computador com cabo Micro USB e gravar seus áudios, até 65.535 faixas no seu modo completo. Suporta os formatos MP3 e WAV, sua memória flash de 8MB em formato FAT ou FAT32.

Possui controle de volume em sua placa ou pode ser controlado via Serial/UART no seu microcontrolador como um Arduino ou modo BUS one line, ambas possibilitando controle total.

Permite utilizar 5 tipos de equalizações diferentes sendo elas: Normal, POP, Rock, Jazz e Classic..

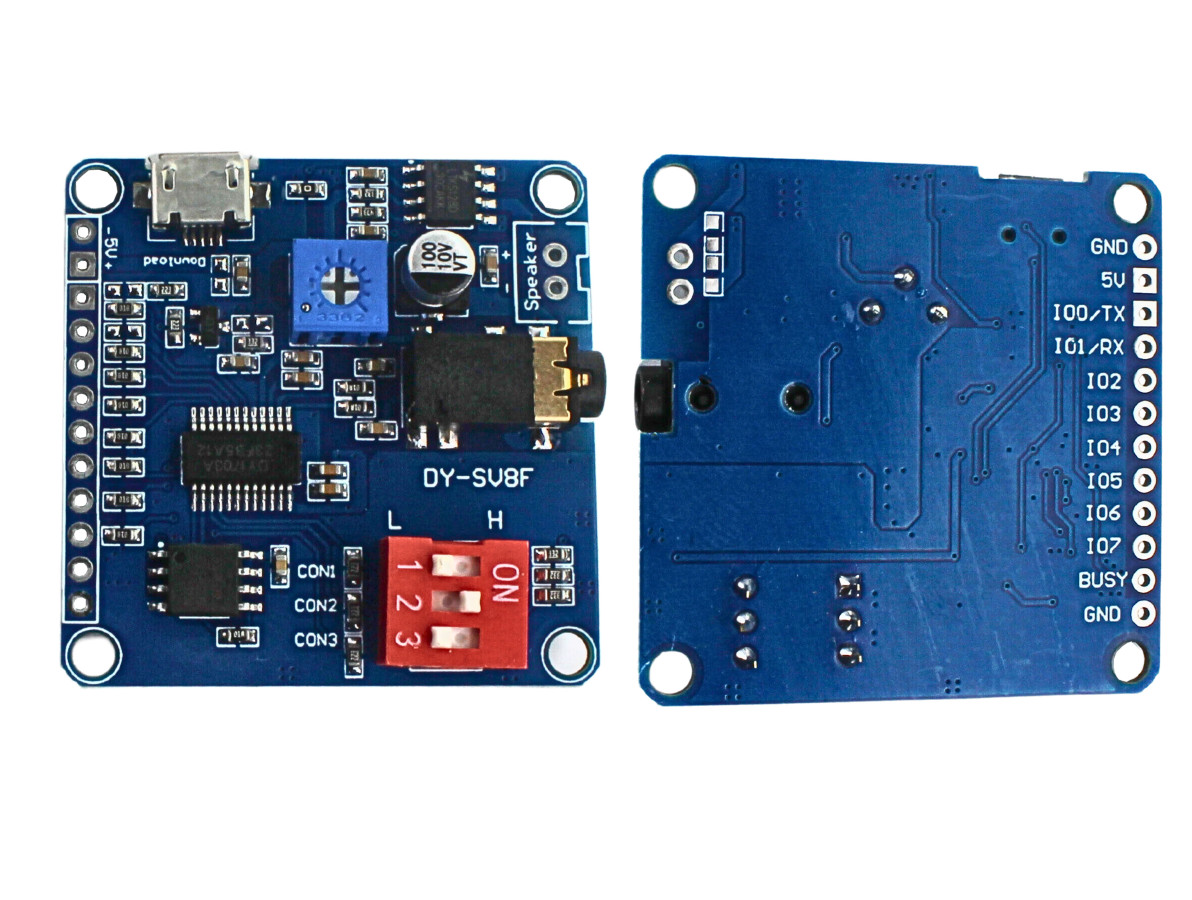

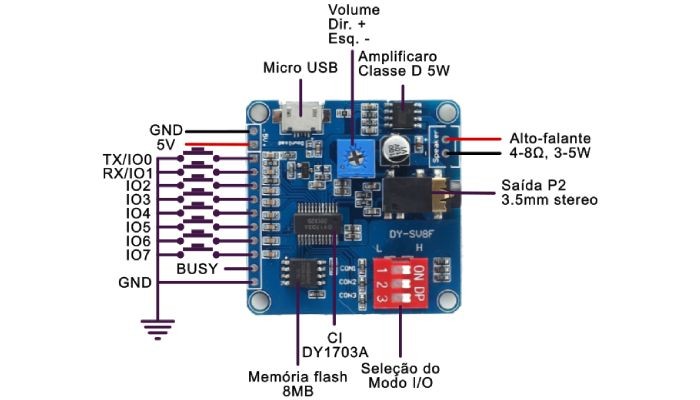

Pinos de conexão módulo MP3 DY-SV8F

Com até 7 modos de funcionamento ajustados pelo seu DIP Switch na seleção de modo (consultar datasheet para mais informações):

    1. Modo UART (Conexão microcontrolador);
    2. Modo BUS one line (Conexão microcontrolador com 1 pino);

    3. Modo Integrado I/O 0 - até 255 faixas, modo teclado combinado 4x4 (Mantém tocando a música após o pulso);
    4. Modo Integrado I/O 1 - até 255 faixas, modo teclado combinado 4x4 (Para a música imediatamente após o pulso parar);

    5. Modo Independente I/O 0 - até 8 músicas, teclado 8x1 com faixas pré-selecionadas (Mantém tocando a música após o pulso);
    6. Modo Independente I/O 1 - até 8 músicas, teclado 8x1 com faixas pré-selecionadas(Para a música imediatamente após o pulso parar);

    7. E seu modo MP3 padrão.

Lembrando que o formato ideal de arquivos na memória deve ser com o nome iniciando 0001.mp3/0001.wav, assim por diante como 0002.mp3, sendo possível adicionar o nome após os números como 0003_Rock_SOAD.mp3.

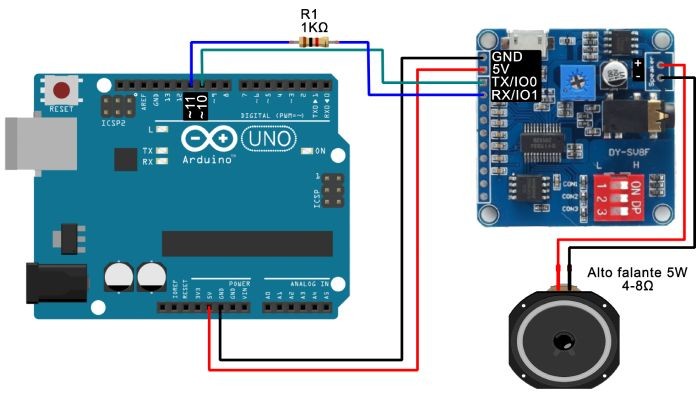

Ligação módulo MP3 DY-SV8F com Arduino

Ligação Arduino com o módulo

Arduino GND ----------------- GND módulo
Arduino 5V -------------------- 5V módulo
Arduino Digital 10 ----------- TX módulo (IO0)
Arduino Digital 11 ---1KΩ--- RX módulo (IO1)

Como a linha RX do módulo é 3.3V necessário adicionar resistor de 1KΩ entre o TX do Arduino e RX do módulo. Sendo dispensado a utilização do resistor em microcontroladores 3.3V como ESP32/ESP8266 entre outros.

Programação

Utilizando a biblioteca no github DYPlayer utilizando o exemplo de SoftwareSerial conseguimos reproduzir as músicas do nosso módulo.
