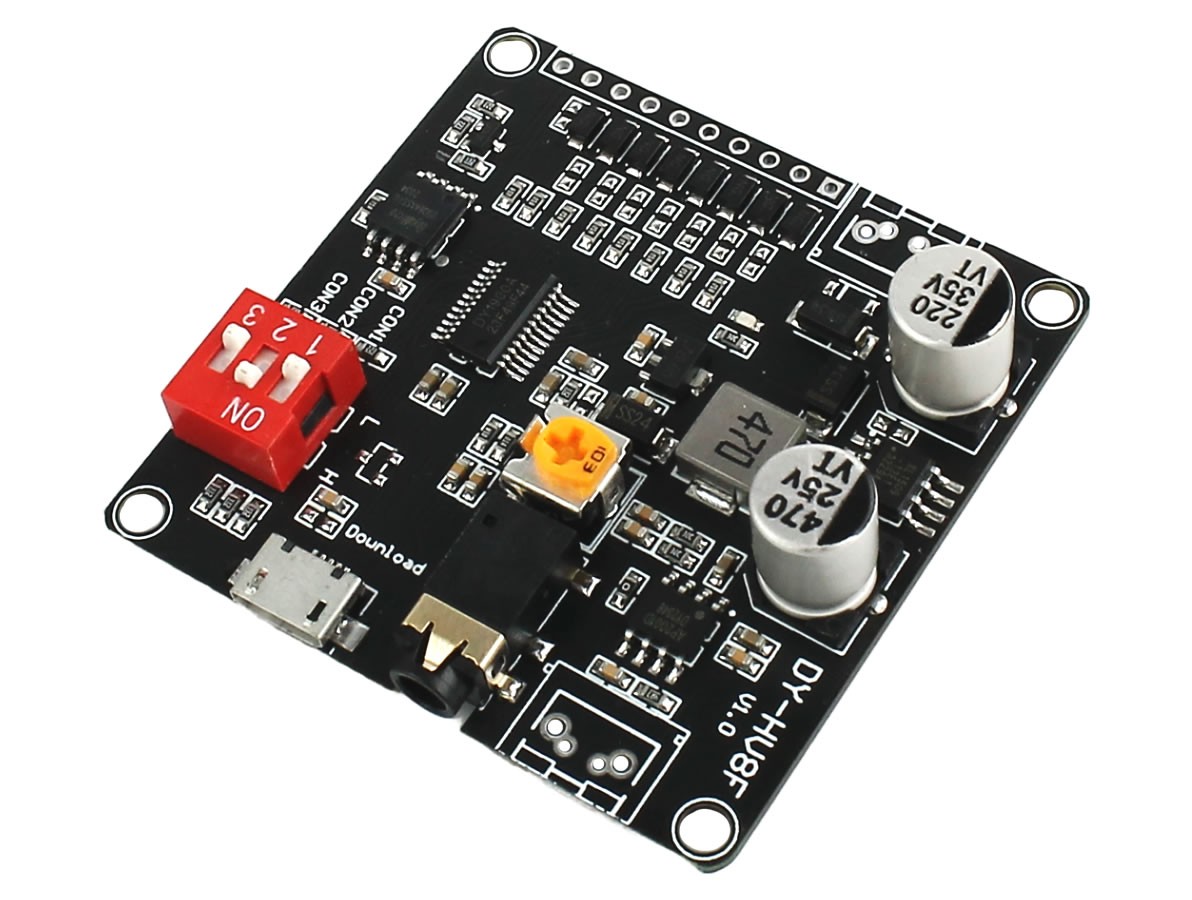

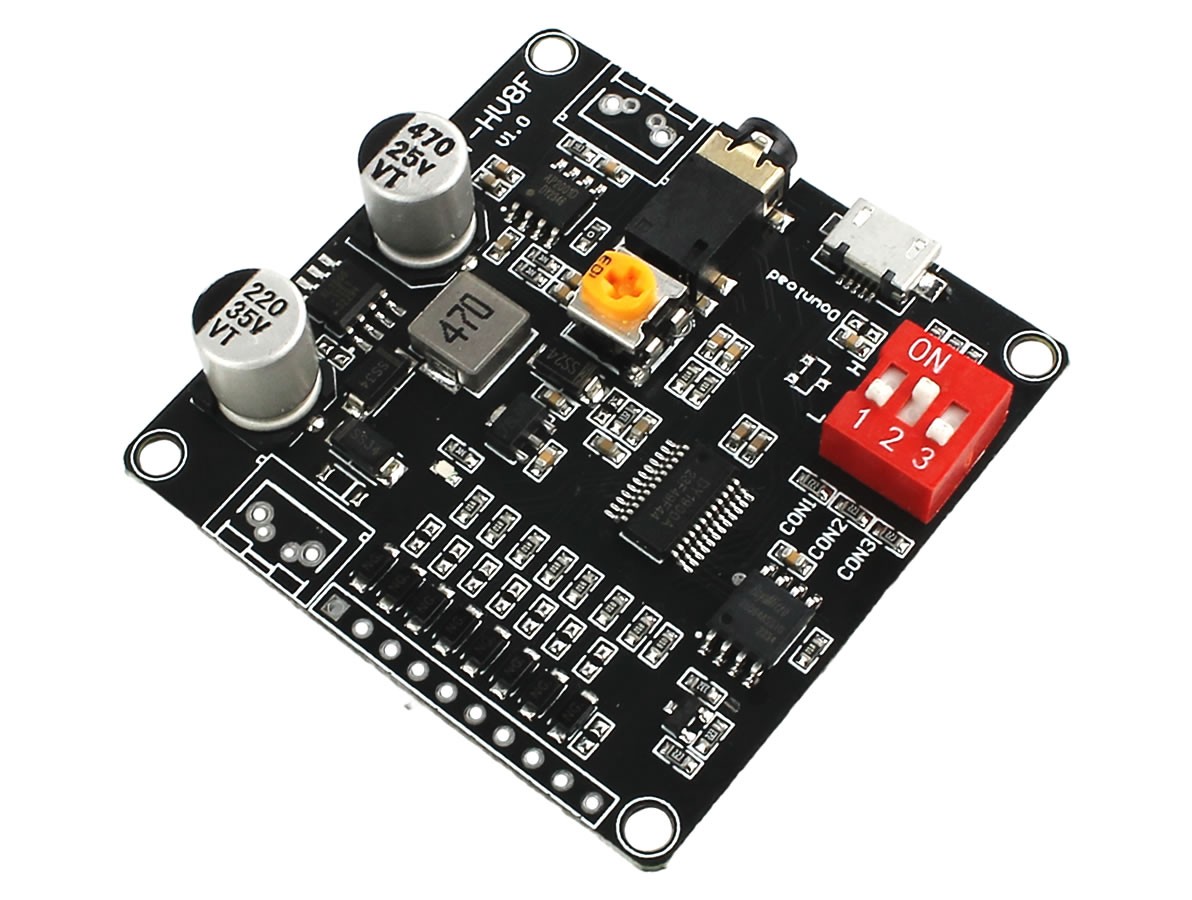

Módulo de Reprodução MP3 para Arduino 20W DY-HV8F

O Módulo de Reprodução MP3 para Arduino 20W DY-HV8F é uma evolução do já renomado DY-SV8F, oferecendo ainda mais potência e funcionalidades para seus projetos de áudio. Este módulo é ideal para aplicações que requerem reprodução de áudio de alta qualidade, seja em projetos de robótica, automação residencial, instalações artísticas, entre outros.

Com suporte para até 65.535 faixas nos formatos MP3 e WAV, o HV8F possui uma memória flash interna de 16MB, trabalhando em formato FAT16 e FAT32. A conexão é simples e versátil, utilizando cabo Micro USB para gravação de áudios, e possui controle de volume tanto na placa quanto via UART, podendo ser integrado facilmente com microcontroladores como Arduino, ESP32, e outros.

Permite utilizar 5 tipos de equalizações diferentes sendo elas: Normal, POP, Rock, Jazz e Classic..

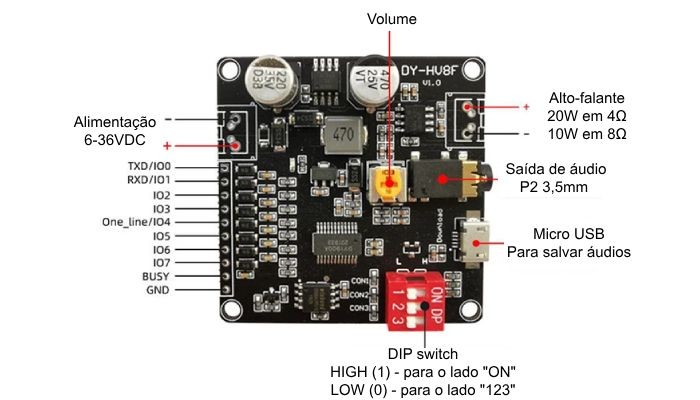

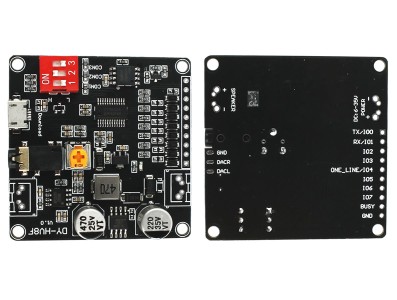

Pinos de conexão módulo MP3 HV8F

Com até 7 modos de funcionamento ajustados pelo seu DIP Switch na seleção de modo (consultar datasheet para mais informações):

1. Modo Serial/UART (Conexão microcontrolador);
2. Modo BUS one line (Conexão microcontrolador com 1 pino);

3. Modo Integrado I/O 0 - até 255 faixas, modo teclado combinado 4x4 (Mantém tocando a música após o pulso);
4. Modo Integrado I/O 1 - até 255 faixas, modo teclado combinado 4x4 (Para a música imediatamente após o pulso parar);

5. Modo Independente I/O 0 - até 8 músicas, teclado 8x1 com faixas pré-selecionadas (Mantém tocando a música após o pulso);
6. Modo Independente I/O 1 - até 8 músicas, teclado 8x1 com faixas pré-selecionadas(Para a música imediatamente após o pulso parar);

7. E seu modo MP3 padrão.

Lembrando que o formato ideal de arquivos na memória deve ser com o nome iniciando 0001.mp3/0001.wav, assim por diante como 0002.mp3, sendo possível adicionar o nome após os números como 0003_Rock_SOAD.mp3.

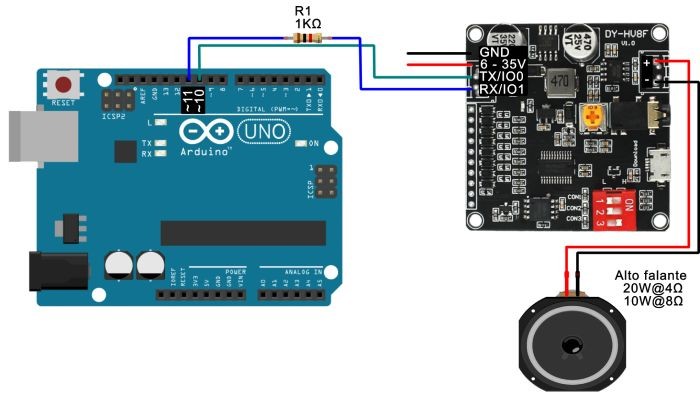

Ligação módulo MP3 DY-HV8F com Arduino

CONEXÃO COM ARDUINO:

- Arduino GND ----------------- GND módulo
- Arduino 5V -------------------- 5V módulo
- Arduino Digital 10 ----------- TX módulo (IO0)
- Arduino Digital 11 ---1KΩ--- RX módulo (IO1)

Nota: A linha RX do módulo opera a 3,3V, sendo necessário adicionar um resistor de 1KΩ entre o TX do Arduino e o RX do módulo. Esse resistor não é necessário para microcontroladores que operam a 3.3V, como ESP32/ESP8266.

PROGRAMAÇÃO:

Quer saber como programar o módulo HV8F? É simples, ative o modo UART nos DIP switch e utilizando a biblioteca no github DYPlayer usamos o exemplo de SoftwareSerial conseguimos reproduzir as músicas do nosso módulo.

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
