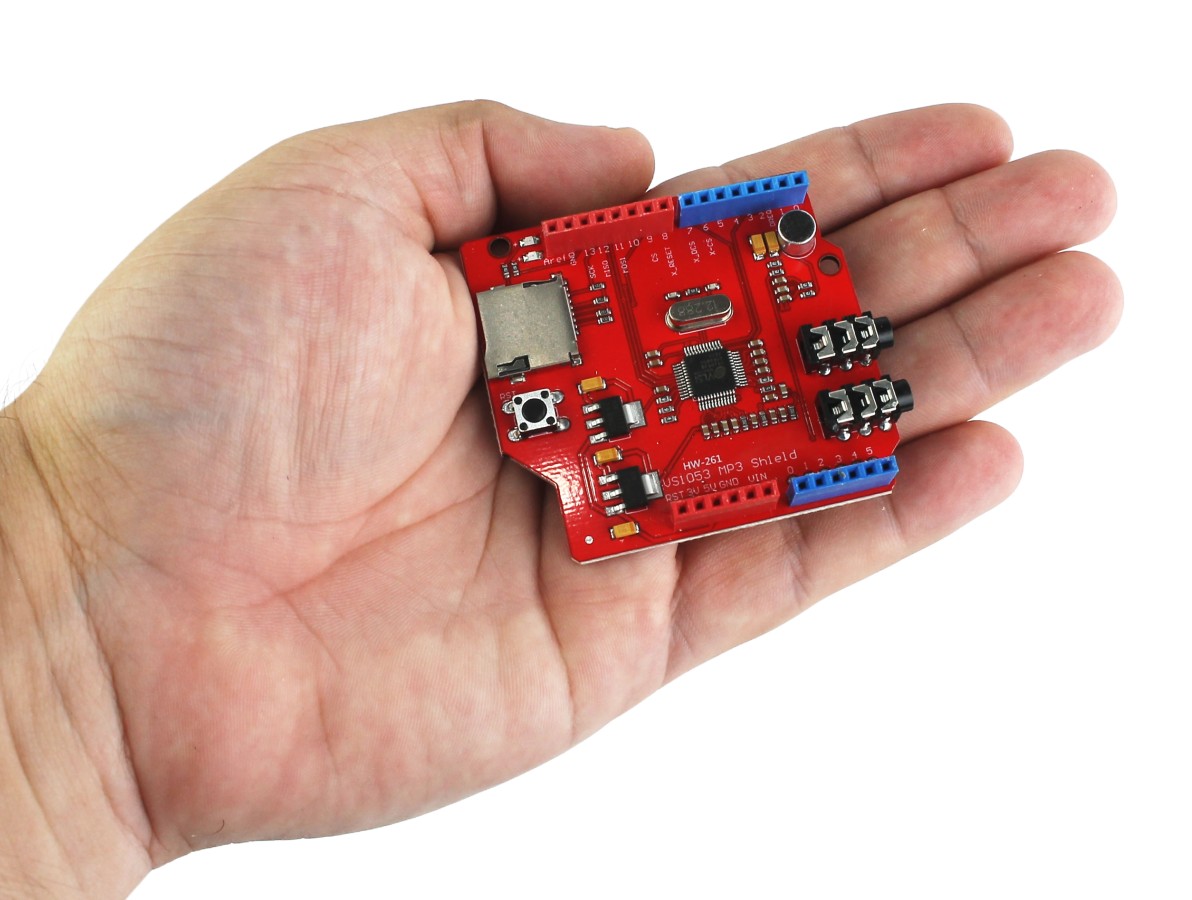

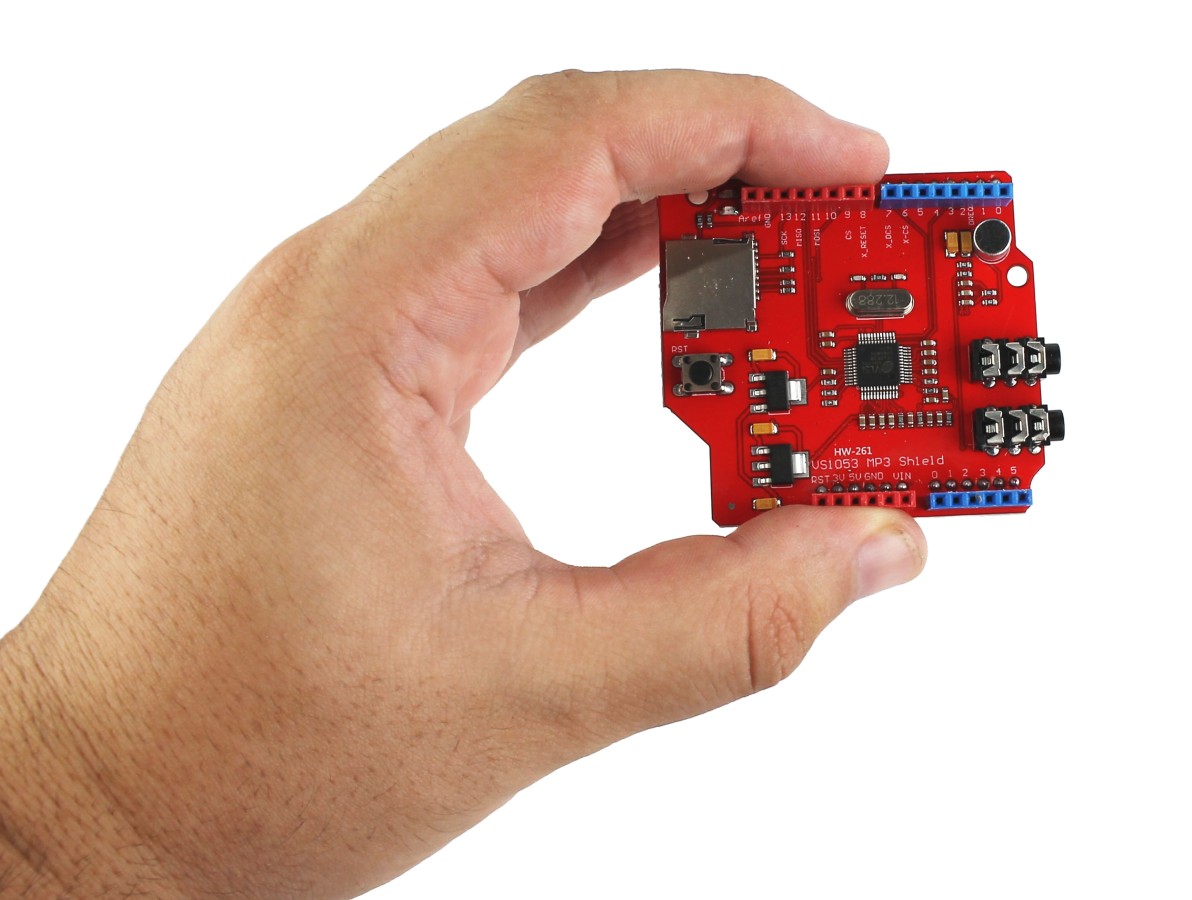

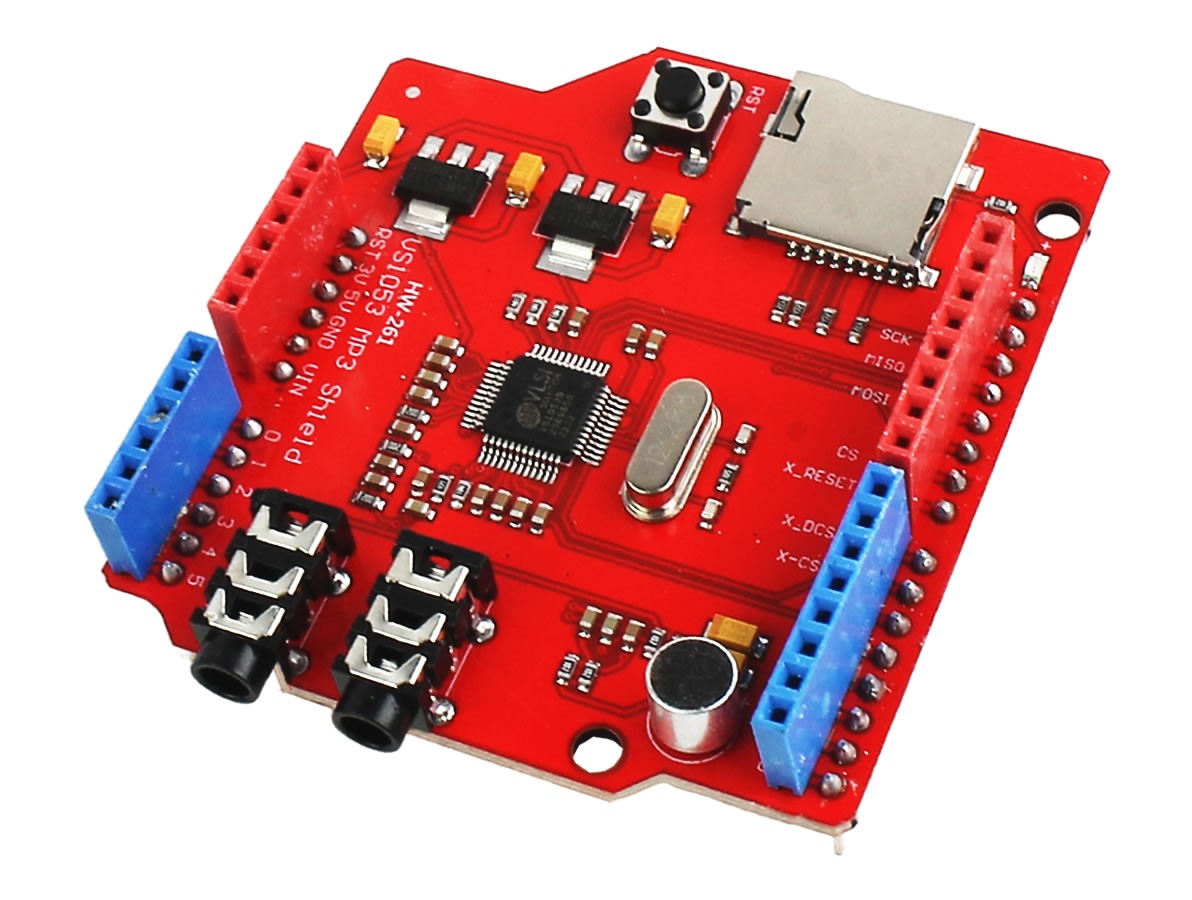

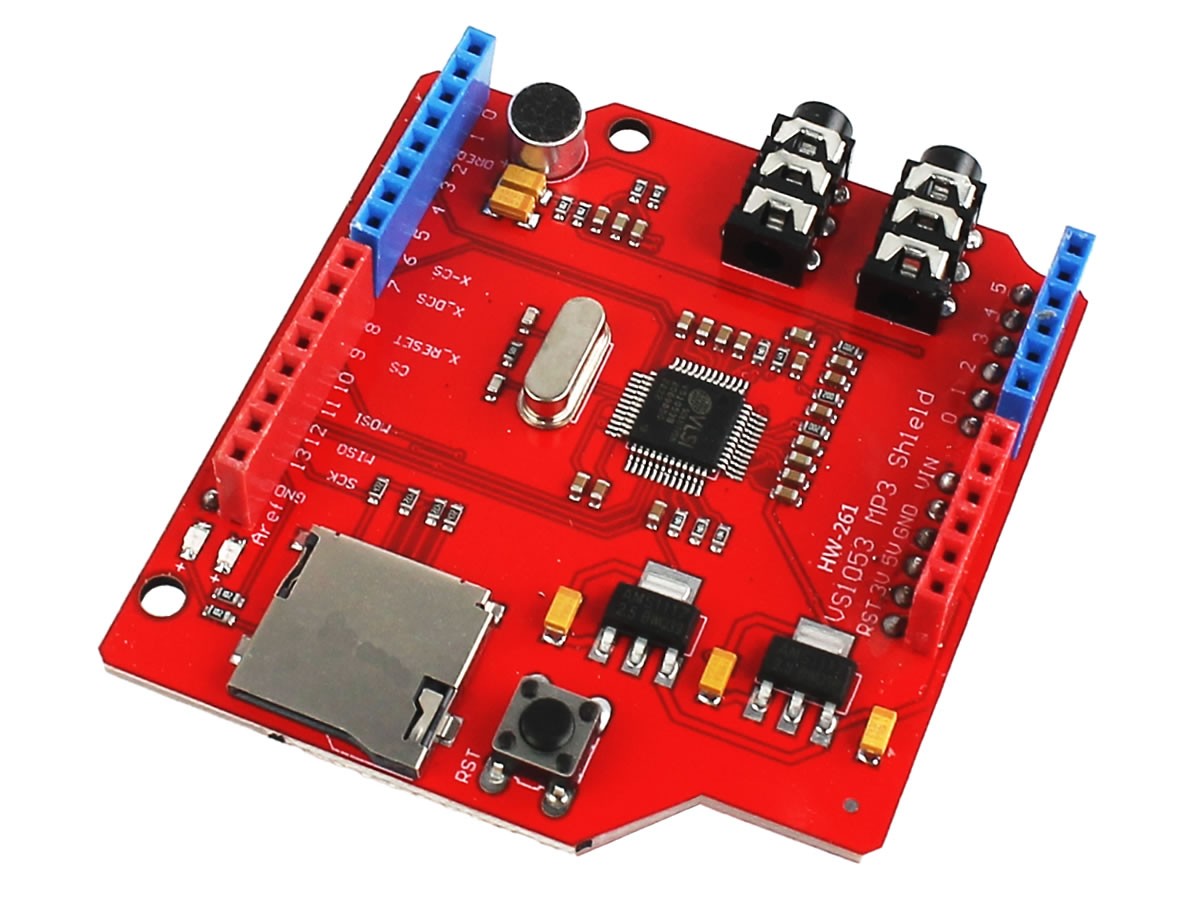

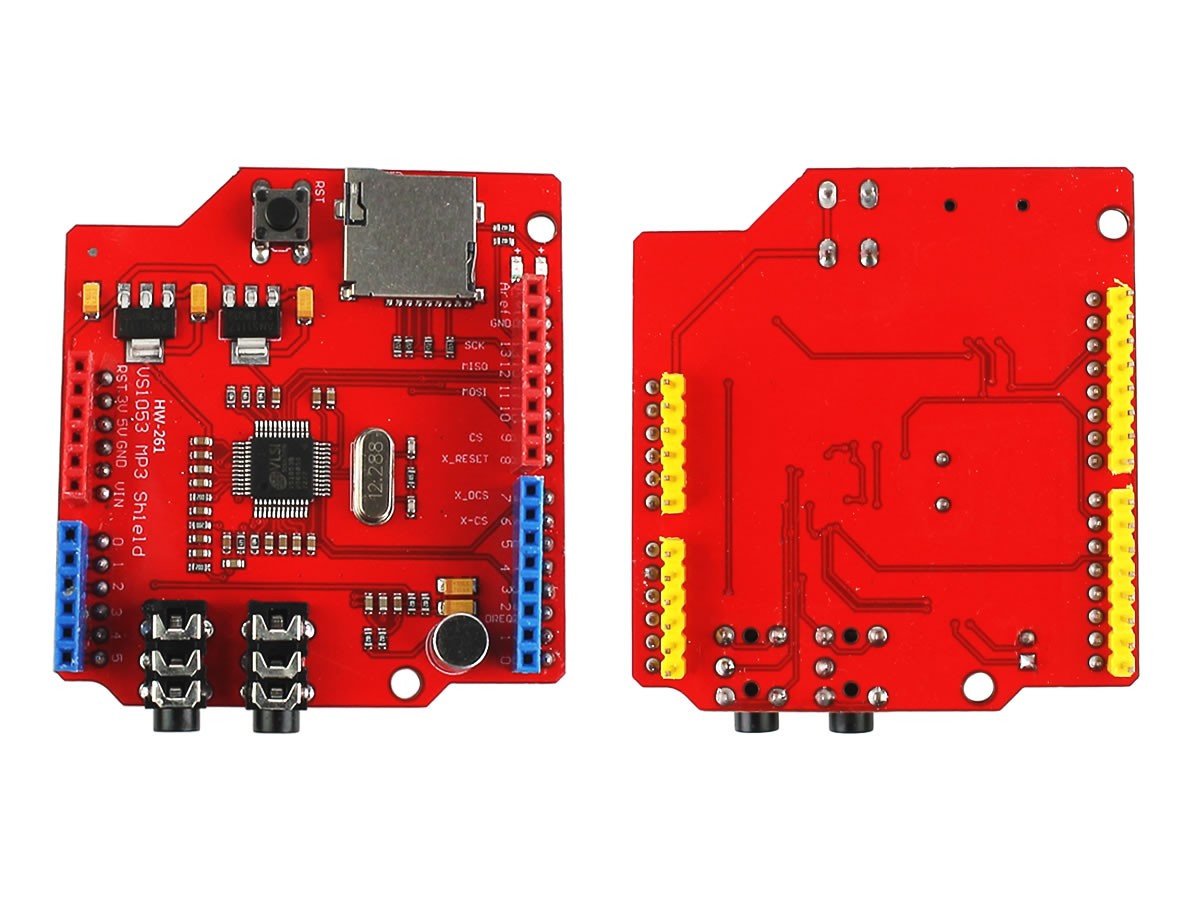

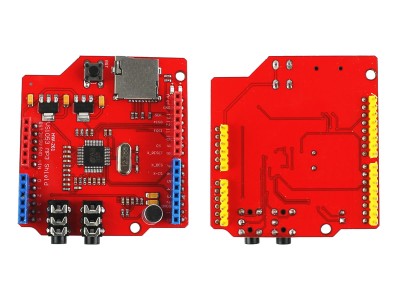

O Módulo Shield MP3 VS1053 para Arduino é o módulo com maior performance e facilidade de utilização junto ao Arduino, sendo a melhor escolha para seu projeto.
Ele conta com slot para Cartão de Memória (MicroSD), aonde você armazena suas músicas MP3 nomeadas seguindo o padrão track001.mp3, track002.mp3, etc. Conta com 2 conectores P2, sendo um para o fone de ouvido ou amplificador e outro para entrada de microfone.
Internamente possui seu próprio microfone de eletreto, ele tem a capacidade de gravar áudios Ogg Vorbis.
Os formatos suportados do Shield VS1053 são os seguintes: Ogg Vorbis, MP3, ACC, WMA, MIDI e WAV.
Com este módulo você vai conseguir dar voz aos seus projetos!
Além de efeitos sonoros e curtir uma boa música.
Preparando nossas músicas
Antes de começarmos a utilizar nosso shield, precisamos configurar de maneira correta nosso cartão de memória (MicroSD).
Vamos iniciar formatando o cartão SD, insira no seu computador. Utilize um software de formatação, como o SD Card Formatter ou a ferramenta do Windows, para formatar o cartão em FAT32. Isso garante a compatibilidade.
Para suas músicas utilize o nome no formato track001.mp3, track002.mp3, por exemplo.
Coloque o cartão SD no slot em nosso Shield MP3 VS1053 e está pronto para uso.
Como utilizar VS1053
Para utilizar o Shield MP3 VS1053 instale as bibliotecas SFEMP3Shield e SdFat na Arduino IDE para usar com o Shield VS1053, siga estes passos. Baixe os arquivos .zip das bibliotecas nos links abaixo, nas características.
Na Arduino IDE, vá em Sketch > Include Library > Add .ZIP Library e selecione os arquivos .zip baixados. Isso adicionará as bibliotecas à sua IDE.
Utilize o Exemplo "FilePlayer", e em seu monitor serial, utilize os seguintes comandos:
- d para listar as músicas
- números de 001 a 999 para selecionar a música
- s para parar a música
- p para pausar e retomar a música
- - para abaixar o volume
- + para aumentar o volume
- h para ver todos os comandos
Método de instalação Módulo Shield MP3 VS1053
Atenção:

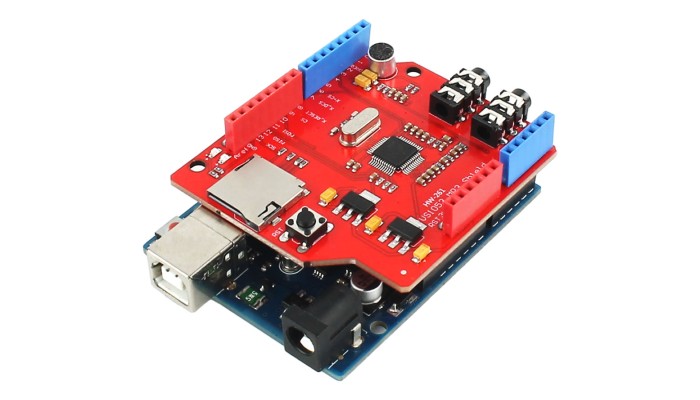

Não é compatível pino a pino com Arduino Mega e Arduino Leonardo, sendo necessário a utilização de jumpers.
Mude as portas do Shield MP3 VS1053 para as seguintes portas do Arduino Mega:
13 -> 52
12 -> 50
11 -> 51
Já para o Arduino Leonardo mude as portas do Shield para ele:
13 -> ICSP3
12 -> ICSP1
11 -> ICSP4
CARACTERÍSTICAS:
- Compatível com Arduino Uno;
- Saída para microfone;
- Saída para fone de ouvido estéreo;
- Microfone integrado;
- LED indicativo de power;
- Slot para cartão de memória MicroSD;
- Download Bibliotecas VS1053.
ESPECIFICAÇÕES:
- Modelo: HW-261;
- Chip: VS1053;
- Tensão de Alimentação: 5V;
- Conector Microfone e Fone: P2 3 vias;
- Dimensões (CxLxA): 63x56x13mm (sem os pinos inferiores);
- Peso: 18g.
