Expansor para ESP32S NodeMCU 38 Pinos - USB-C e Micro

O Expansor para ESP32S NodeMCU 38 Pinos é um adaptador de expansão desenvolvido especialmente para ampliar sua utilização e proporcionar diversos tipos de aplicação, permitindo fácil conexão e acesso a todos os pinos do ESP32S e fácil alimentação.

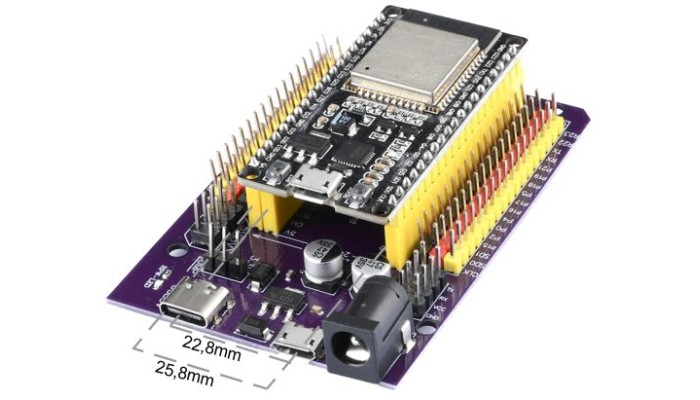

Muito prático, permite encaixe direto da placa, funcionando como um tipo de shield, em todo caso, a placa precisa ter distância entre os pinos de 22,8 e 25,8 milímetros, medida de ambos os modelos de ESP32 38 Pinos.

O Expansor para ESP32S NodeMCU apresenta um conjunto de 38 pinos fêmea para conexão de módulos além de linhas dedicadas par alimentação de fácil acesso, contando com VCC e GND.
Conta também com um jumper para comutação do nível de tensão aos sensores externos, sendo possível selecionar 5V diretamente do USB ou 3,3V fornecidos pelo Regulador AMS117C integrado a base.

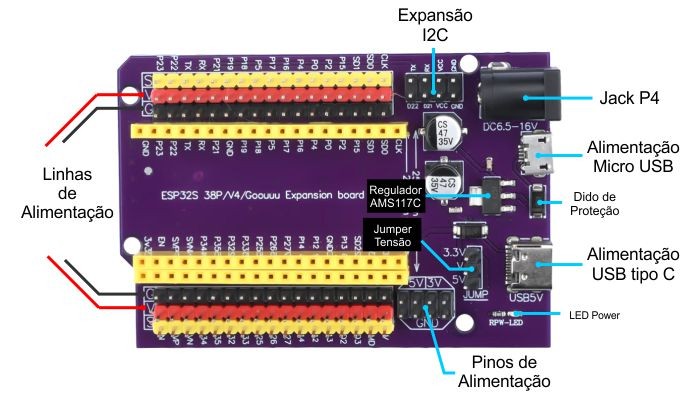

Diagrama de componentes Expansor para ESP32S NodeMCU 38 Pinos - USB tipo C e Micro

Para alimentação possuí 3 possibilidades, sendo uma delas USB tipo C, bastante moderna, outra por meio do Micro USB, mantendo compatibilidade com módulos mais antigos e por último um Jack P4 permitindo a utilização de fontes externas de 7 a 16 Volts.

Ele conta com 4 perfurações padrões para parafusos M3, assim como o Arduino, permitindo facilmente colocar em bases acrílicas ou outras compatíveis com Arduino.

Compatibilidade Expansor com ESP32S NodeMCU 38 Pinos

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
