O CH340 Circuito Integrado - USB para UART é um CI que possui a capacidade de converter sinais USB em sinais serial de nível TTL para adicionar a comunicação entre computadores e seus projetos, podendo ser integrado com um microcontrolador e facilitando o upload de código, por exemplo.
Ele suporta operações com tensões de 5V e 3.3V:
- Quando utilizada alimentação de 5V, necessário colocar um capacitor de 4,7-20nF entre o pino V3 e o GND (negativo).
- Quando utilizada alimentação de 3,3V emende o pino V3 com o pino do VCC e alimente com 3,3V.
![Pinos de Conexão CI CH340G - [1033363]](https://www.usinainfo.com.br/1033363/ch340g-circuito-integrado-smd-usb-para-uart.jpg "Pinos de Conexão CI CH340G - [1033363]")

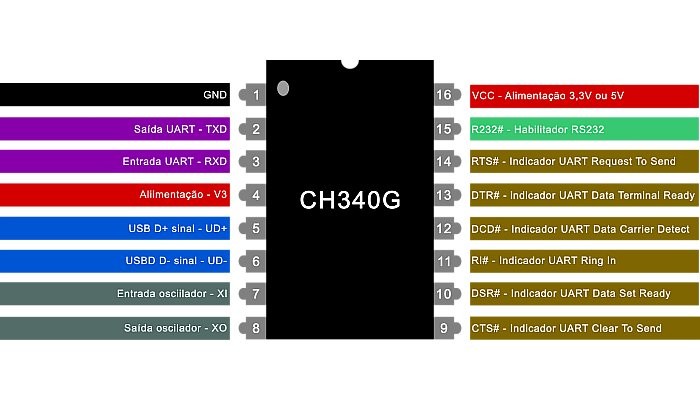

Pinos de Conexão CI CH340G
O CI CH340G apenas suporta interface serial, também necessita de um sinal oscilador externo de 12MHz. Permite utilizar USB 2.0 full speed.
Para mais detalhes consulte o datasheet logo abaixo.
Atenção:
O Windows 11 possui incompatibilidades com alguns chips CH340 dispositivo. O sistema pode atualizar o driver automaticamente, o que pode causar o mau funcionamento do dispositivo. Para resolver este problema, procure como desativar as atualizações automáticas de driver no Windows 11 e instale a versão mais antiga do driver fornecida por nós.
CARACTERÍSTICAS:
- Utilização em 5V ou 3.3V;
- USB para UART;
- Conexão USB 2.0;
- Ideal para integrar USB em seu projeto;
- Tipo SMD;
- Download Driver CH341;
- Datahsheet CH340G.
ESPECIFICAÇÕES:
- CHIP: CH340G;
- Temperatura de operação: -40 a 85ºC;
- Taxas de transmissão: 50 bps a 2 Mbps;
- Tensão de alimentação 3.3 - 5.5V;
- Corrente máxima: 30mA;
- Dimensões (CxLxA): 10x6x1,5mm;
- Peso: <1g;
