Manual Completo MH-ET LIVE Scanner V3.0

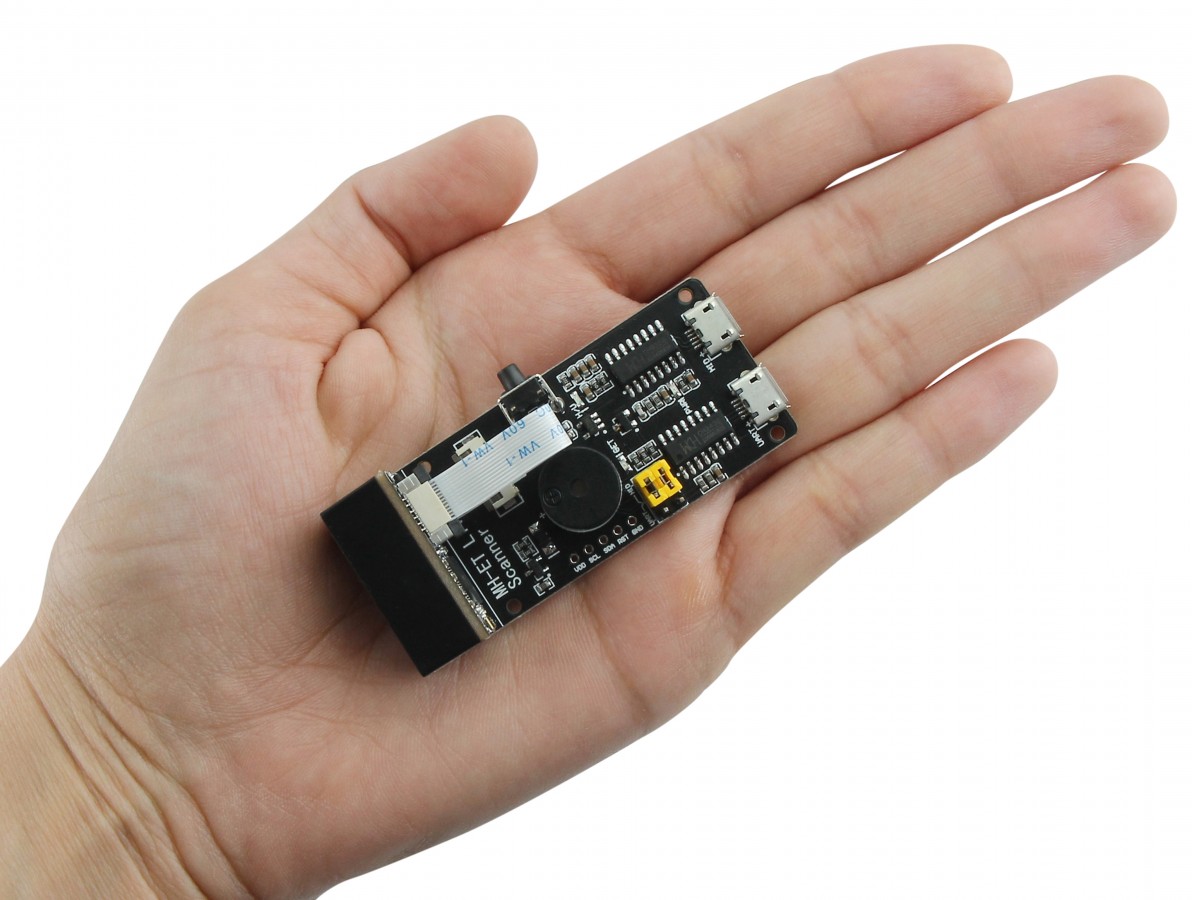

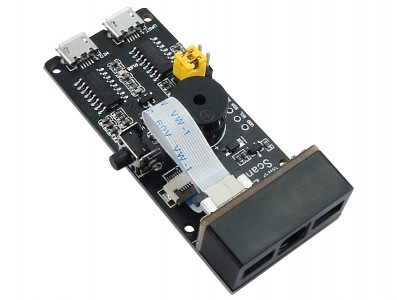

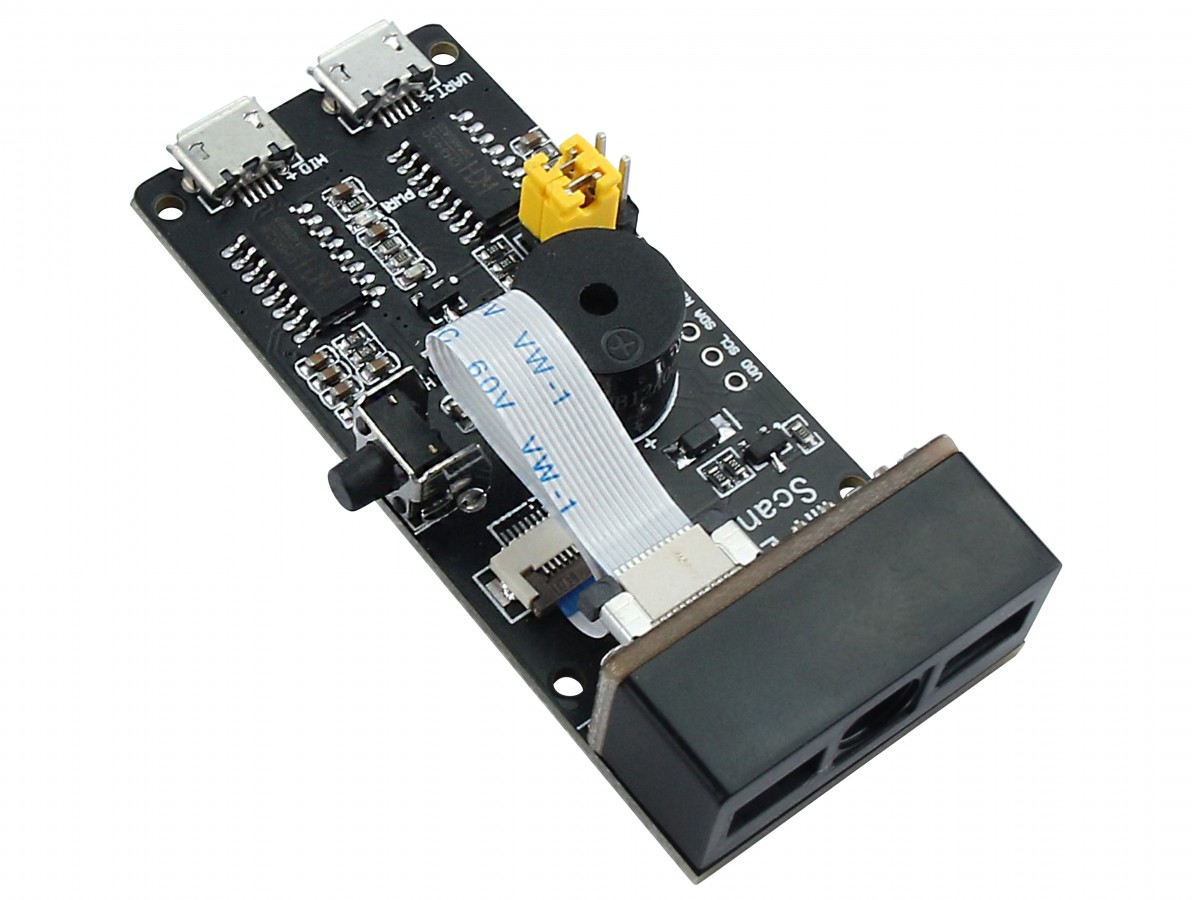

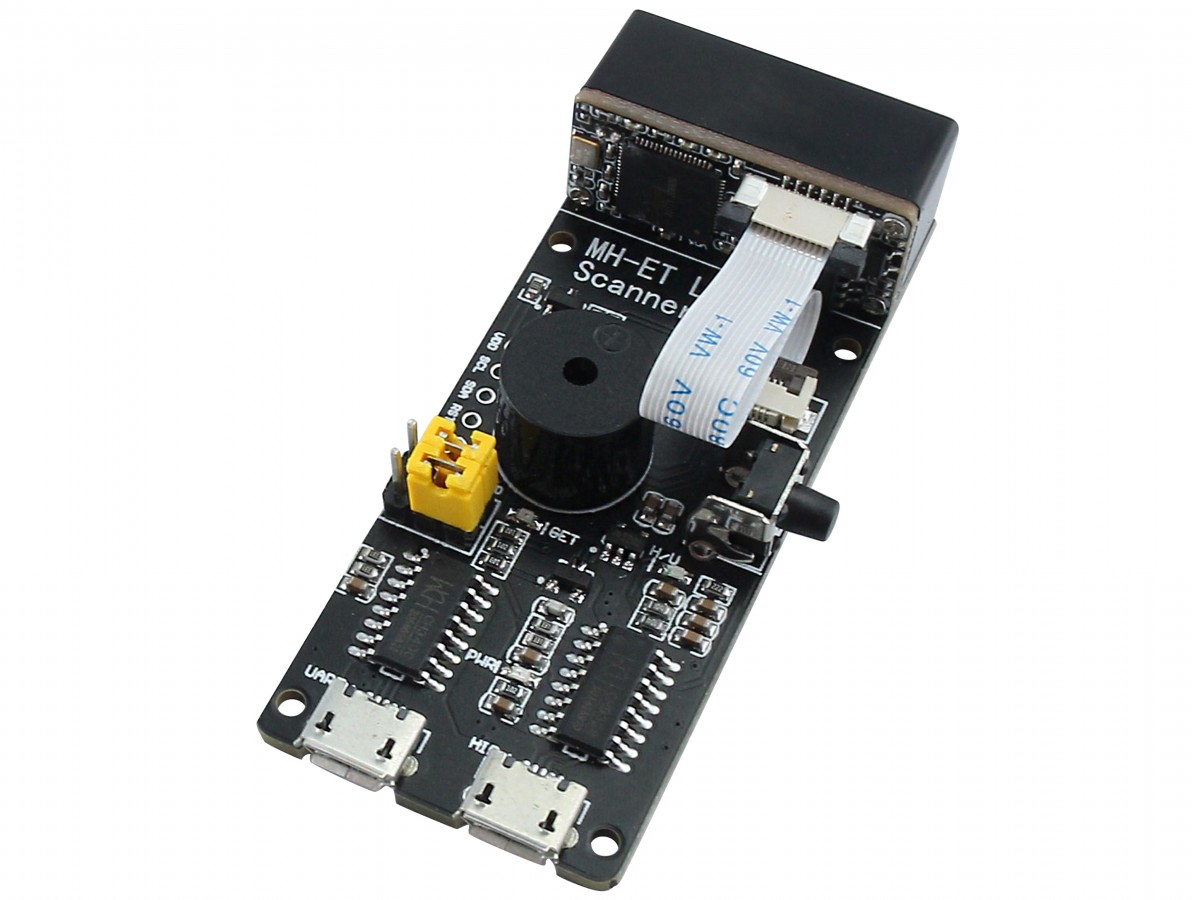

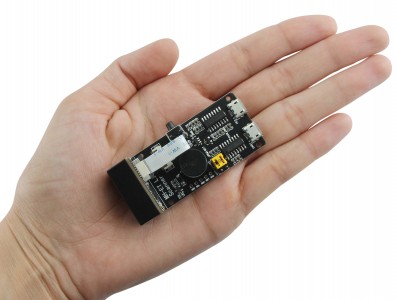

O Módulo MH-ET Live Scanner V3.0 é um dispositivo dotado de alta tecnologia desenvolvido especialmente para fazer a leitura de códigos de barras e QR code, dando maiores possibilidades de projetos com os microcontroladores Arduino ou Raspberry Pi, por exemplo.
Ele apresenta na parte frontal um leitor com emissão de feixes infravermelhos para rápida leitura, um led para que as leituras sejam feitas mesmo em ambientes mais escuros, além de um botão push button para iniciar.

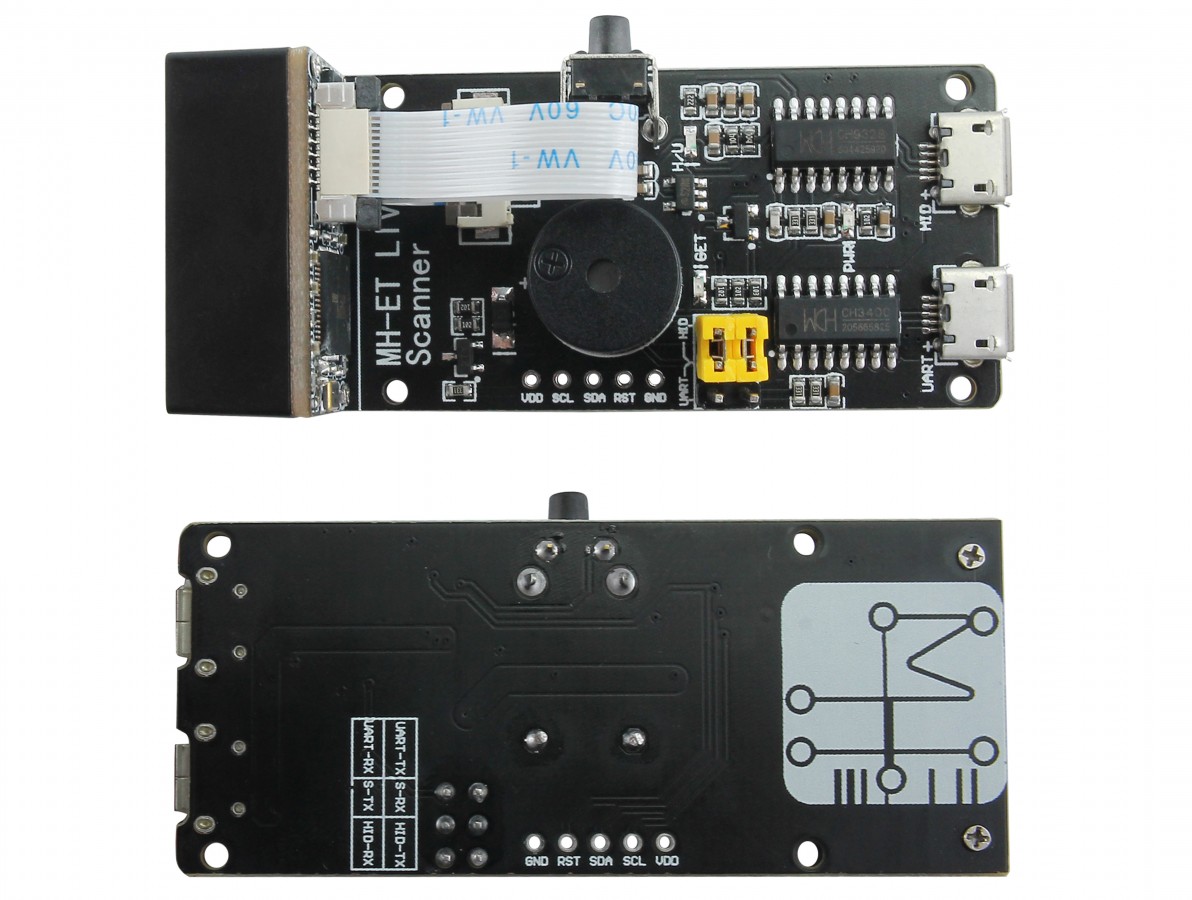

O Módulo MH-ET Live Scanner V3.0 conta pinos laterais e duas portas micro USB de forma a trabalhar com duas interfaces (Uart e HID), apresentando dois jumpers que devem ser mudados de posição para alternar entre as interfaces.
Apresenta ainda um poderoso chip de processamento para as imagens, fazendo com que tenha rápidas respostas, além de possuir alguns parâmetros configuráveis, entre eles, modo de leitura, configuração da taxa de transmissão e o modo de comando.
Código de barras compatíveis (1D): UPC / EAN, UPC / EAN com suplementos, BooklandEAN, ISSN, código estendido do cupom UCC, código 128, GS1-128, ISBT 128, código 39, código 39, código 39 ASCII completo, código trópico 39, código 32 , Código 93, Código 11, Matriz 2 de 5, Intercalado 2 de 5, Discreto 2 de 5, Codabar, MSI, Chinês 2 de 5, Variantes GS1 DataBar, Coreano 3 de 5, ISBT Concat.
Códigos QR compatíveis (2D): QR Code, PDF417, Data Matrix.
![Esquemático MH-ET Live Scanner V3.0 Arduino - [1031259]](https://www.usinainfo.com.br/1031259-infografico/mh-et-live-scanner-v30-leitor-de-codigo-de-barras-e-qr-code.jpg "Esquemático MH-ET Live Scanner V3.0 Arduino - [1031259]")

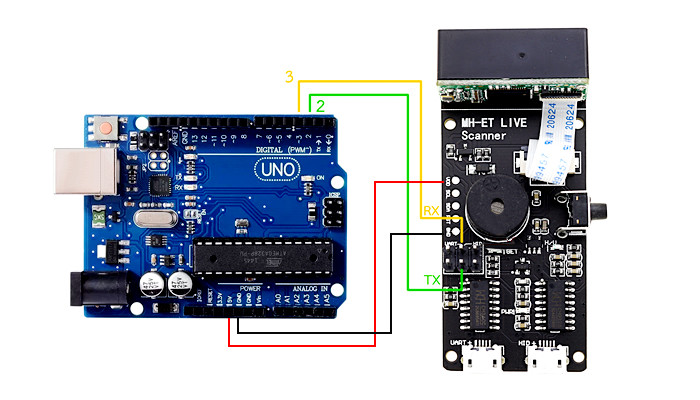

Esquemático MH-ET Live Scanner V3.0 Arduino
ATENÇÃO:
Caso seu Leitor não esteja mais lendo nenhum qr code ou código de barras, realize o processo de redefinição para as configurações de fábrica.
Após realizar isto, ele vai estar zerado sua memória, sem dados, sendo assim realize a leitura dos qr codes disponíveis nas características "Configuração para Erro de Leitura MH-ET" e leia-os em sequência, assim deixando ele novamente com as configurações padrões. Aonde deve voltar a ler normalmente.
Além disso, salientamos que nem todos os QRCodes das configurações estão no manual, sendo necessário gerar alguns manualmente com o texto das tabelas no final do arquivo.
CARACTERÍSTICAS:
- MH-ET Live Scanner V3.0;
- Leitor de Código de Barras e QR Code;
- Módulo de reconhecimento de código QR;
- Faz leitura de códigos de barras;
- Led para leitura em ambientes escuros;
- Compatível com Arduino, Raspberry Pi e outros;
- Comunicação serial;
- Interface UART incorporada;
- Poderoso chip de processamento de imagens;
- Modelo rápido e preciso;
- Alto desempenho;
- Baixo consumo de energia;
- Inicio imediato;
- Pode ser mantidos em modo de espera;
- Fácil de operar;
- Suporta leitura de códigos unidimensionais e bidimensionais;
- Porta serial micro USB e UART integrada;
- Poder utilizado em computadores;
- Suporte para a configuração dos parâmetros do módulo;
- Perfurações para fixação;
- Manual MH-ET Live Scanner V3.0;
- Configurações QR Code Scanner V3.0;
- Configuração para Erro de Leitura MH-ET V2;
- Código MH-ET Live Scanner V3.0 com Arduino.
Manual Completo MH-ET LIVE Scanner V3.0
ESPECIFICAÇÕES:
- Modelo: MH-ET Live Scanner V3.0;
- Tensão de Operação: 5V;
- Interface: USB/UART;
- Configuração Serial: Baud rate - 9600 bps / Data bits - 8 / Paridade - NONE / Stop bit - 1
- Dimensões (CxLxE): 65x28x13,5mm;
- Peso: 14g;
- Peso com embalagem: 25g.
30 outras opções
