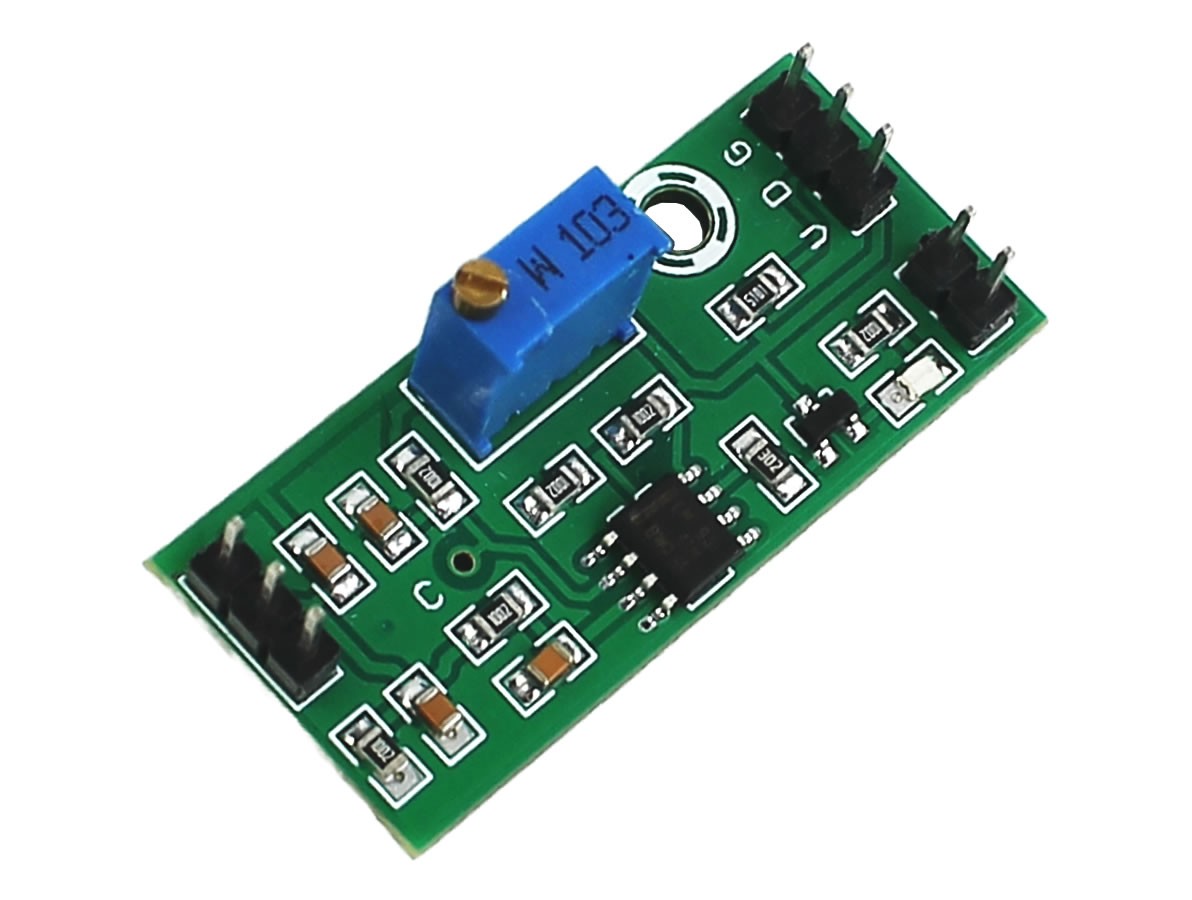

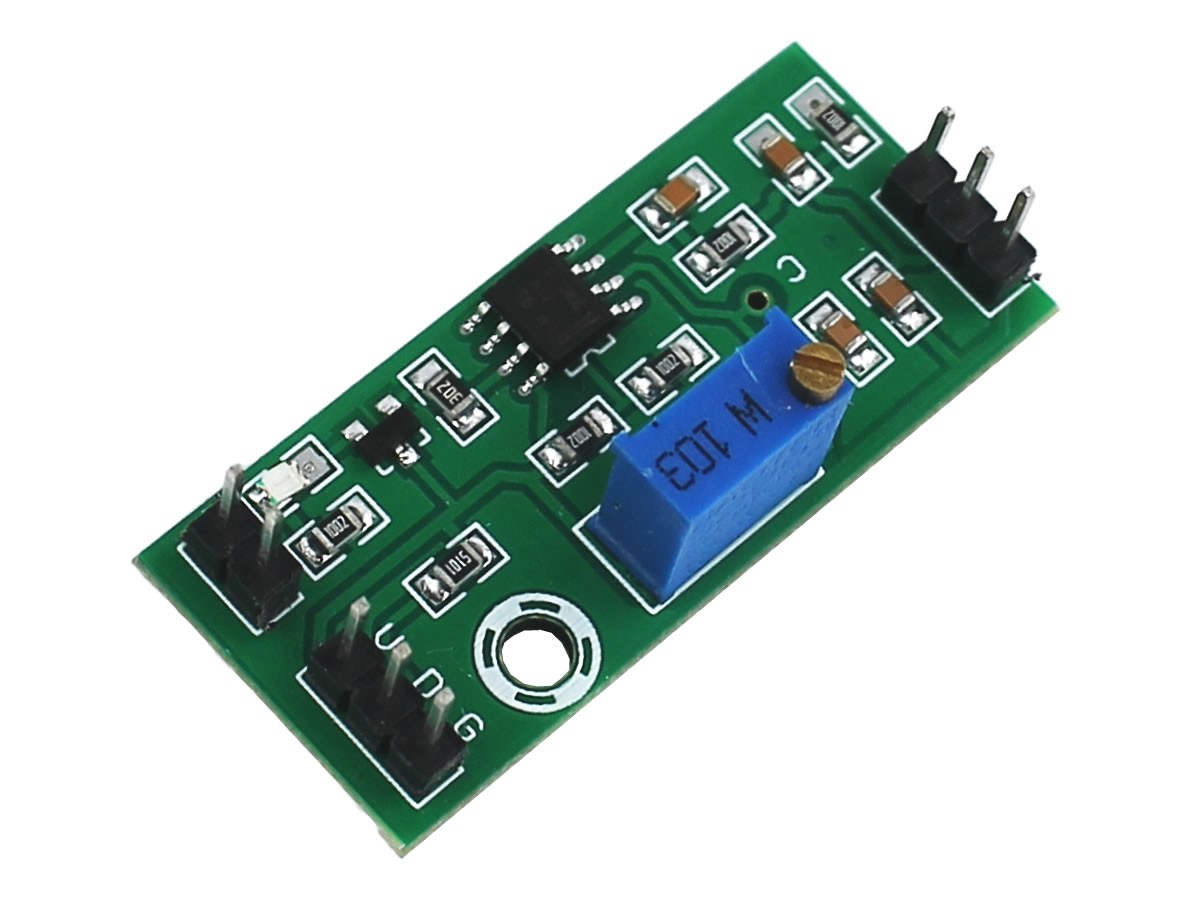

Módulo Comparador de Tensão LM393 - 3,5V a 24V

O Módulo Comparador de Tensão LM393 - 3,5V a 24V é ideal para criação de projetos aonde é necessária a comparação de tensão para definir o acionamento de algum dispositivo. Possui regulagem da tensão de acionamento por meio de um trimpot.

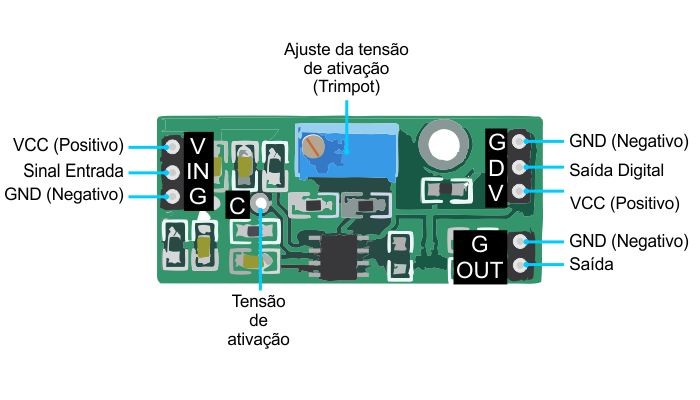

Basta utilizar o seu trimpot e verificar a tensão de referência entre o Ground (negativo) e o ponto de teste "C" na placa, esta será a tensão de acionamento do módulo. Quando a entrada "IN" ficar acima da tensão em "C", será ativado a saída digital "D" e a saída OUT.

Características Módulo Comparador de Tensão LM393

Vamos por em prática um simples projeto para entendermos de maneira mais simples como funciona um comparador de tensão, com este poderoso módulo.

Projeto Exemplo Módulo Comparador de Tensão LM393

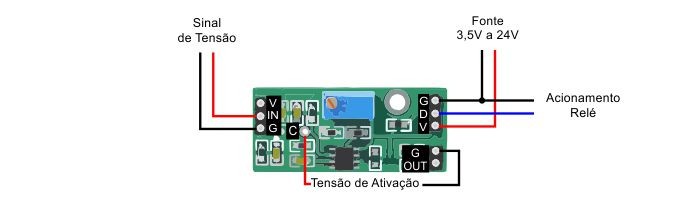

Colocando um Sinal de Tensão de exemplo que varie de 0 a 5V na porta "IN" e ajustando com o trimpot a Tensão de Ativação para uma tensão de 2,5V nossa saída digital (D) irá ativar toda vez que a tensão de entrada passar dos 2,5V ativando nosso relé, neste exemplo.

Logo, podemos dizer que:
Saída D = IN > C

Com criatividade, podemos solucionar inúmeros problemas utilizando este simples módulo, facilitando nossa vida e nossos projetos.

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
