Módulo High Speed CAN BUS MCP2551

O Módulo High Speed CAN BUS MCP2551 é um dispositivo CAN de alta velocidade e desempenho, desenvolvido para ser tolerante a falhas, servindo como interface entre um CAN controlador de protocolo e um barramento físico, sendo ideal para integrar projetos eletrônicos com a rede CAN.

A rede CAN é um modo de comunicação de máquinas modernas muito utilizadas na área industrial devido a alta confiabilidade, longa distância e a velocidade média de comunicação, sendo encontrada também em aparelhos para diagnóstico automotivo.

O Módulo High Speed CAN BUS MCP2551 é capaz de fornecer transmissão diferencial, com capacidade de recepção para o controlador de protocolo CAN, sendo totalmente compatível com o padrão ISO-11898, incluindo requisitos de 24V, com velocidades de até 1 Mb/s.

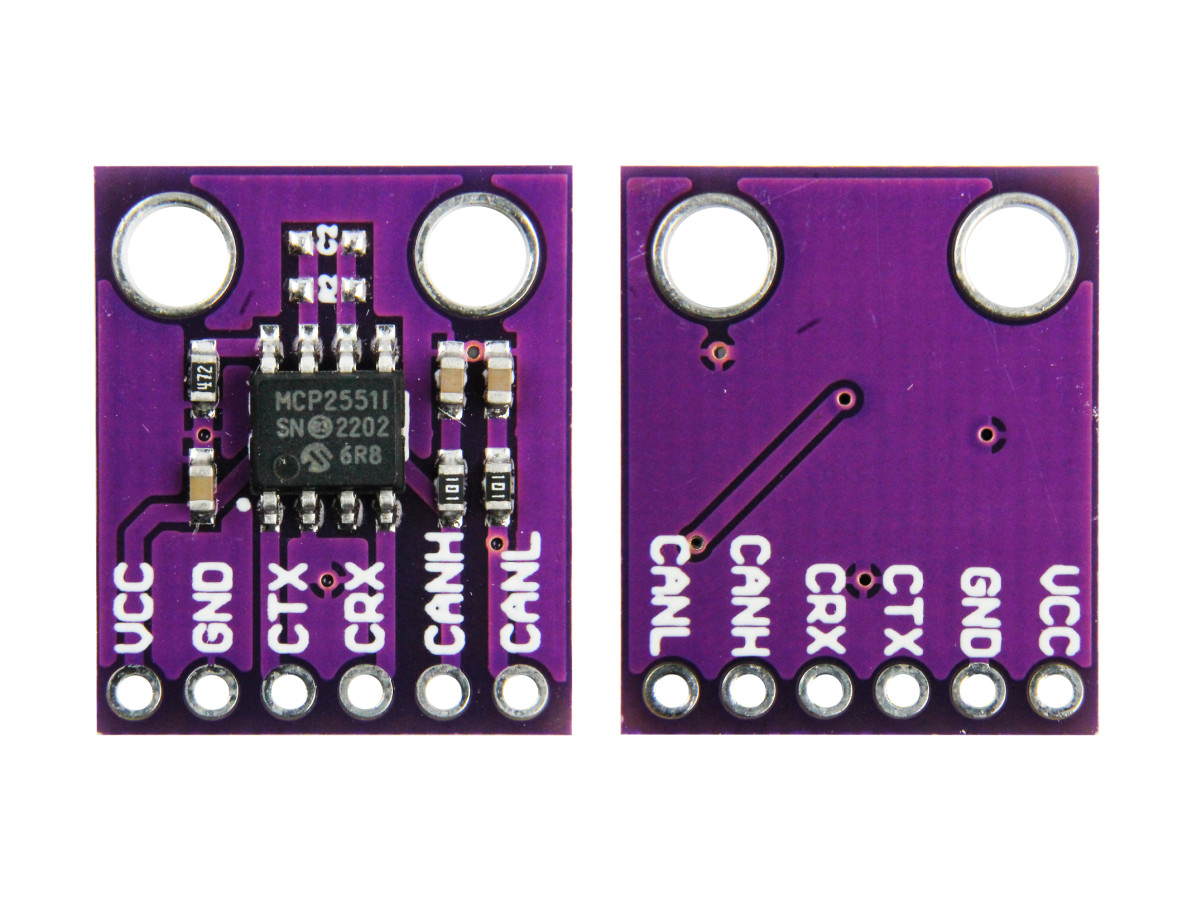

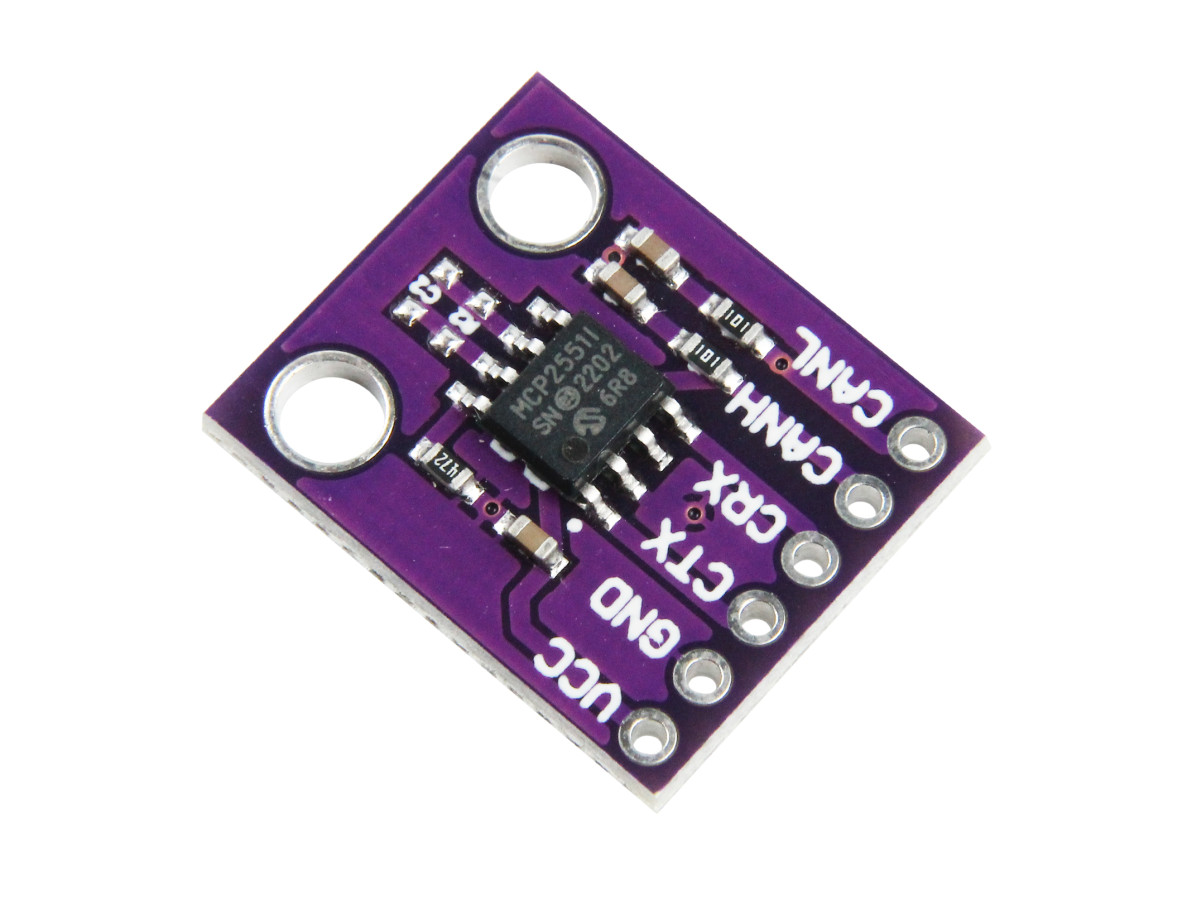

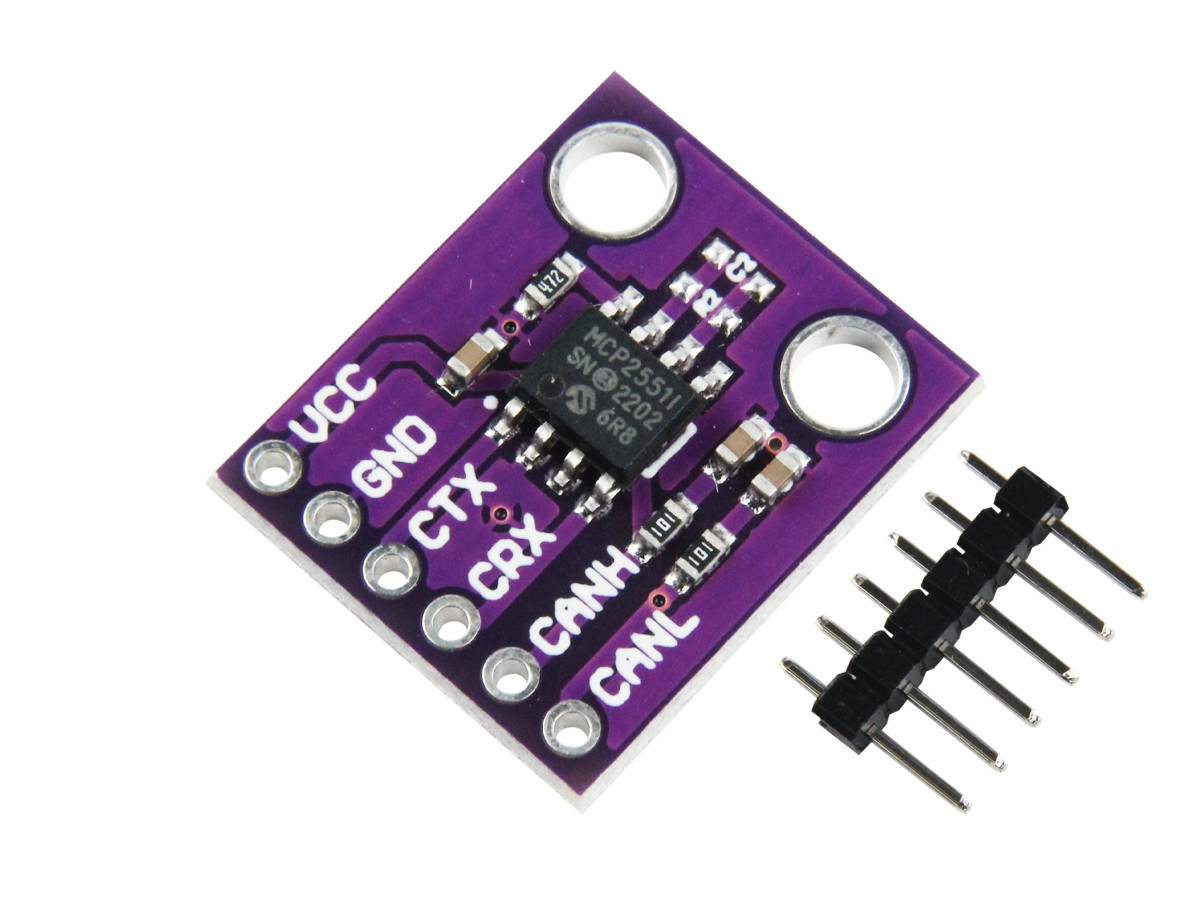

Fisicamente possui duas perfurações para fixação, além de contar com um conjunto de sete pinos variados, sendo os seguintes: VCC (entrada de alimentação), GND (terra), CTX (entrada de dados de transmissão), CRX (saída de dados de recepção), CANH (nível alto) e CANL (nível baixo).

Vale destacar que o barramento CAN do Módulo High Speed CAN BUS MCP2551 tem dois estados: dominante e o recessivo, cada qual com suas peculiaridades (para maiores detalhes consulte o datasheet). Além disso, por meio dos pinos permite que três modos de operação sejam selecionados: alta velocidade, controle de inclinação ou espera.
