A Placa Pro Mini ATmega328 (Compatível Arduino) é uma poderosa e compacta placa de desenvolvimento baseada no microcontrolador ATmega328, oferecendo uma solução eficiente para projetos eletrônicos que exigem desempenho e versatilidade em um formato pequeno. Esta premium garante qualidade e confiabilidade para uma ampla gama de aplicações.
Equipada com o renomado microcontrolador ATmega328, proporcionando alto desempenho e recursos avançados para o desenvolvimento de projetos.
Com pequeno regulador de tensão integrado, simplifica a sua alimentação e protege o microcontrolador, além de um botão reset, facilitando a reinicialização durante testes.
![Diagrama de componentes - [1033023]](https://www.usinainfo.com.br/1033023-infografico/placa-pro-mini-atmega328-compativel-arduino-official.jpg "Diagrama de componentes - [1033023]")

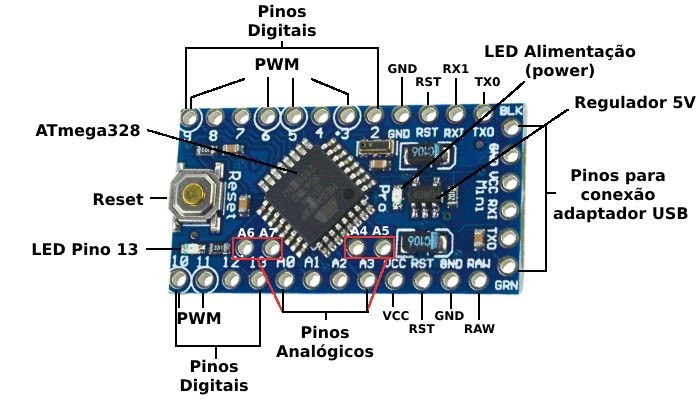

Diagrama de componentes ATmega328

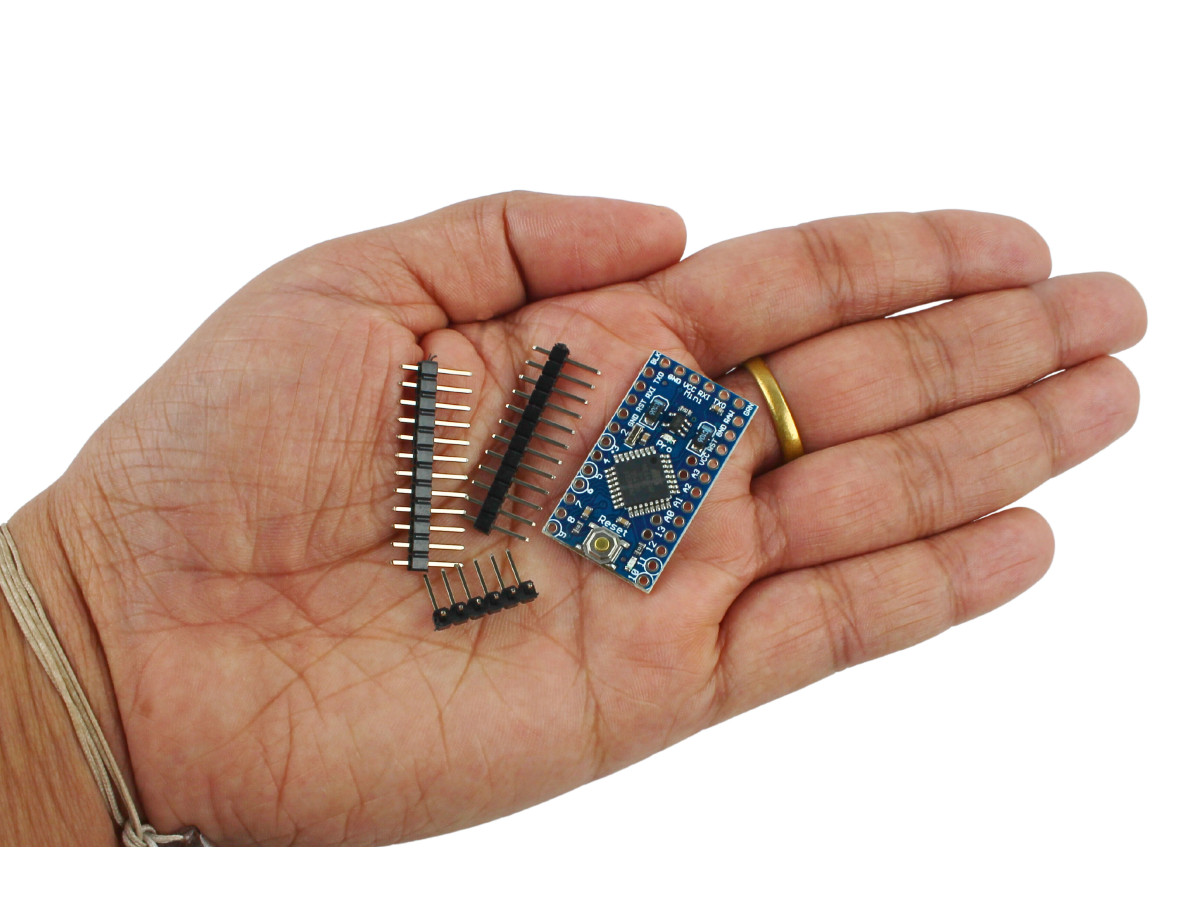

Suas dimensões sendo bastante compacta, permite realizar projetos aonde há restrições de espaços, tornando ideal para aplicações wearables e portáteis. Comparado ao Arduino Uno ela tem em média 1/4 do tamanho. Possuí também 14 pinos digitais, 6 analógicos, 6 PWM, UART, SPI e I2C, sendo completo para seus projetos.
![Saída pinos Arduino Pro Mini - [1033150]](https://www.usinainfo.com.br/1033025-thickbox_default/placa-pro-mini-atmega328-versao-oficial.jpg "Saída pinos Arduino Pro Mini - [1033150]")

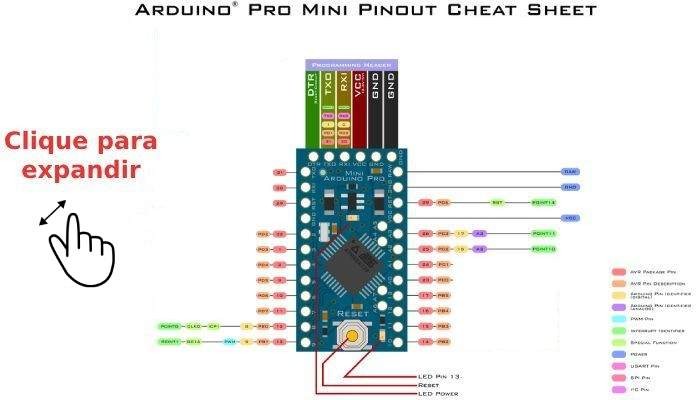

Saídas pinos Arduino Pro Mini
O Arduino Pro Mini é destinado para instalação em projetos robóticos ou de automação residencial, possuindo diversos locais para a conexão de diferentes terminais (inclusos), permitindo o uso de vários tipos de conectores ou de solda direta de fios. Importante destacar que a pinagem do Arduino Pro Mini é compatível com o Arduino Mini.
Como usar ATmega328 Pro Mini
Por meio de um cabeçalho de seis pinos ele pode ser conectado a um cabo FTDI para fornecer energia USB e comunicação com o computador.
Ao utilizar alimentação acima de 5V, pode se utilizar o regulador de tensão interno, aceitando energia de entrada de até 12 VDC. Se você está fornecendo energia não regulada, não se esqueça de ligar no pino "RAW" e não VCC.
![Saída pinos Arduino Pro Mini - [1033150]](https://www.usinainfo.com.br/1008036-infografico/placa-pro-mini-atmega328-compativel-arduino-official.jpg "Saída pinos Arduino Pro Mini - [1033150]")

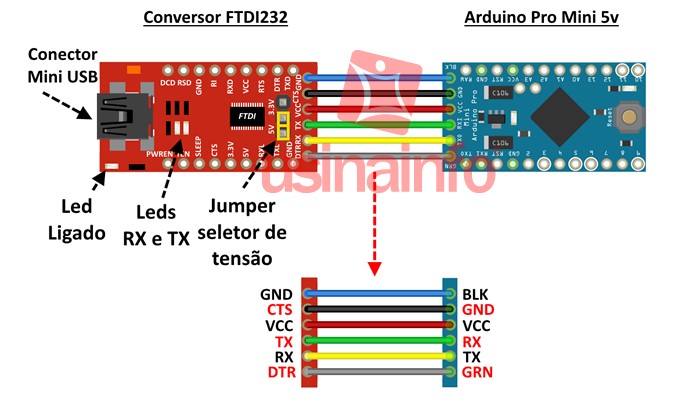

Conexão FTDI com Placa ATmega328 Mini Pro
Como programar
Pode ser programado via adaptador USB ou RS232 no caso de adaptador serial TTL, contando ainda com um funcional botão reset na superfície da plataforma, muito útil durante a programação.
Pode-se utilizar um conversor FTDI 232
CARACTERÍSTICAS:
- ATmega328 Pro Mini;
- Alimentação ampla faixa de tensão;
- Extremamente compacto e versátil;
- Incluso pinos para soldagem;
- Conexão USB off-board (não possui conector USB);
- Possui suporte auto-reset;
- Datasheet Arduino Pro Mini
ESPECIFICAÇÕES:
- Modelo: ATmega328;
- Tensão do Chip: 5V;
- Tensão de Alimentação (RAW): 5 - 12V;
- Pinos de E/S Digitais: 14 (dos quais 6 podem ser usados como saídas PWM);
- Memória Flash: 32KB (dos quais 2KB são usados pelo bootloader);
- SRAM: 2KB;
- EEPROM: 1KB;
- Velocidade de Clock: 16MHz;
- Dimensões (CxLxA): 33x18x3mm (sem os pinos);

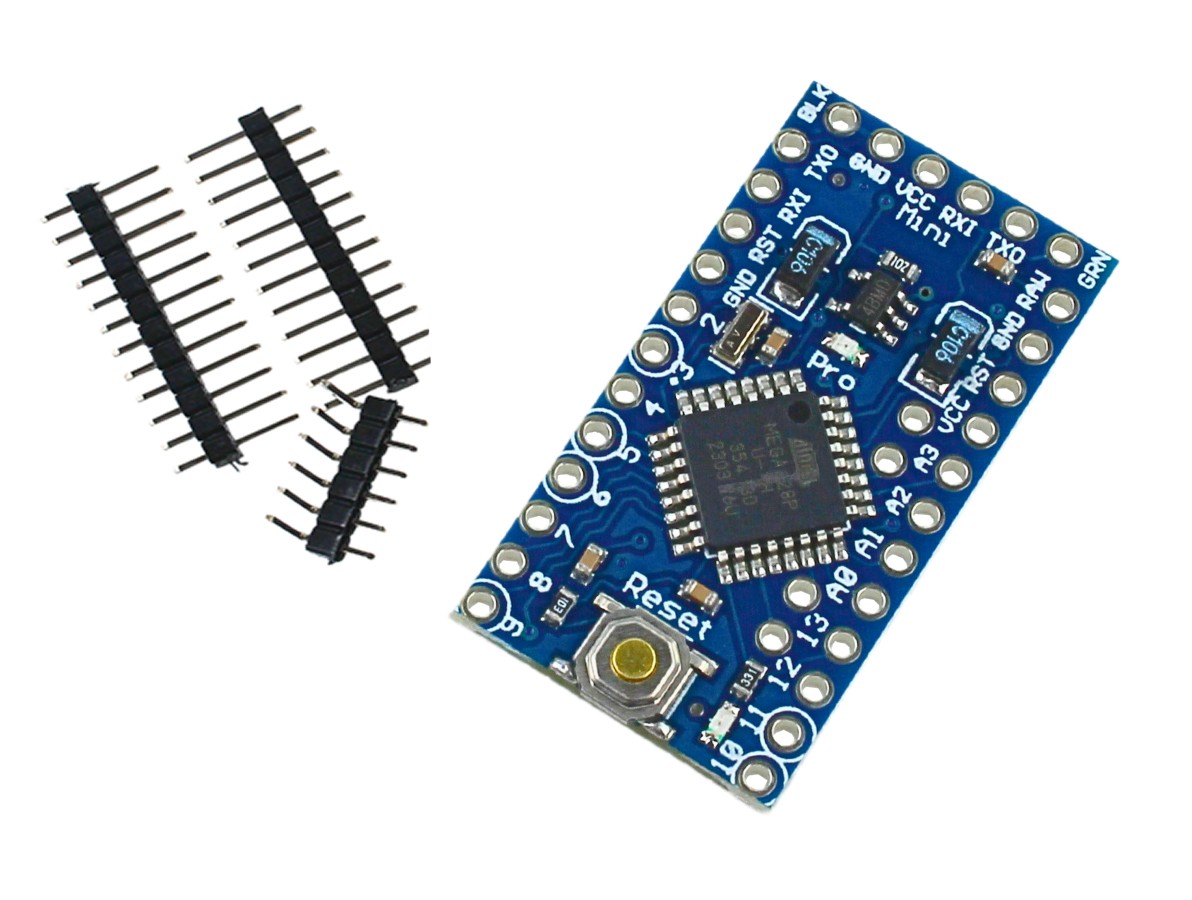

- 2 x Barra de pinos macho 1x12 vias 180°;
- 1 x Barra de pinos macho 1x6 vias 90°;
- Peso 3,8g.
