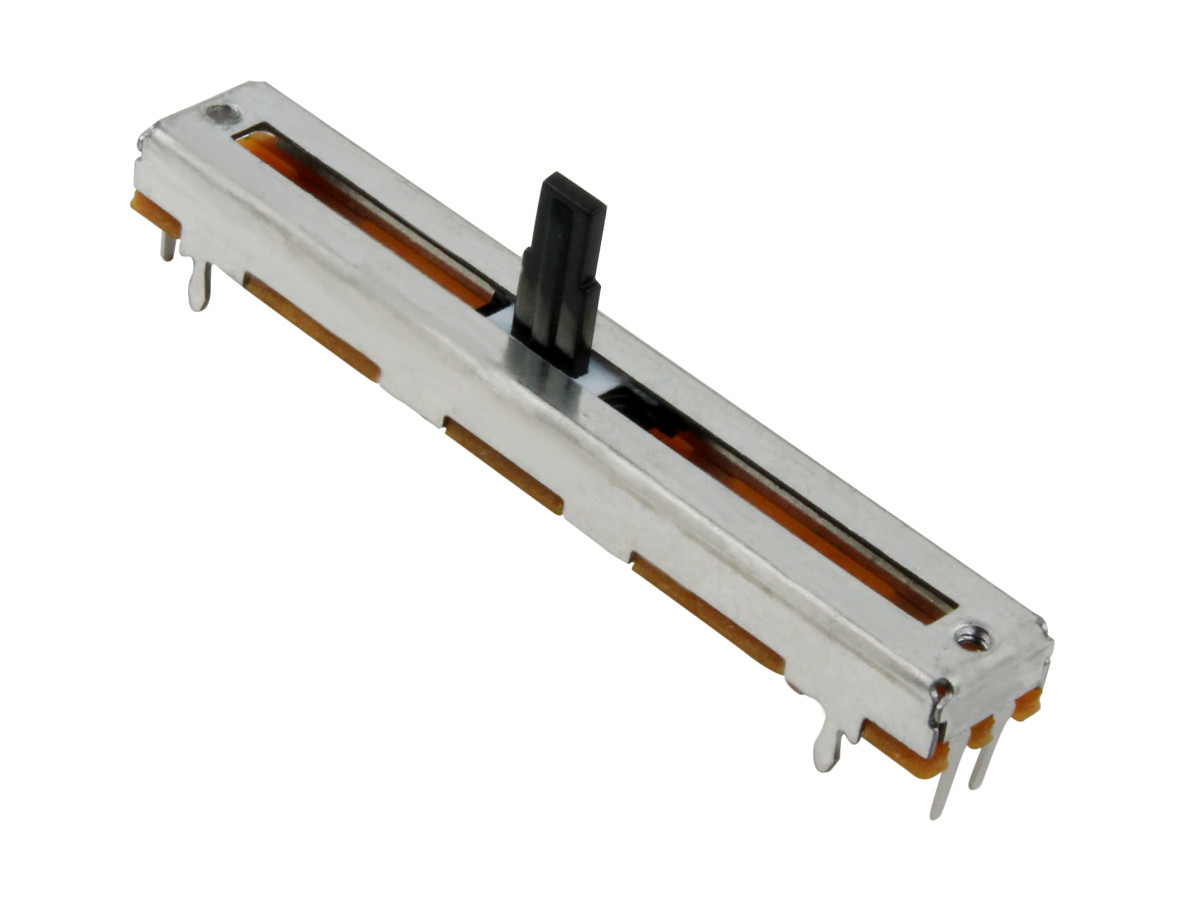

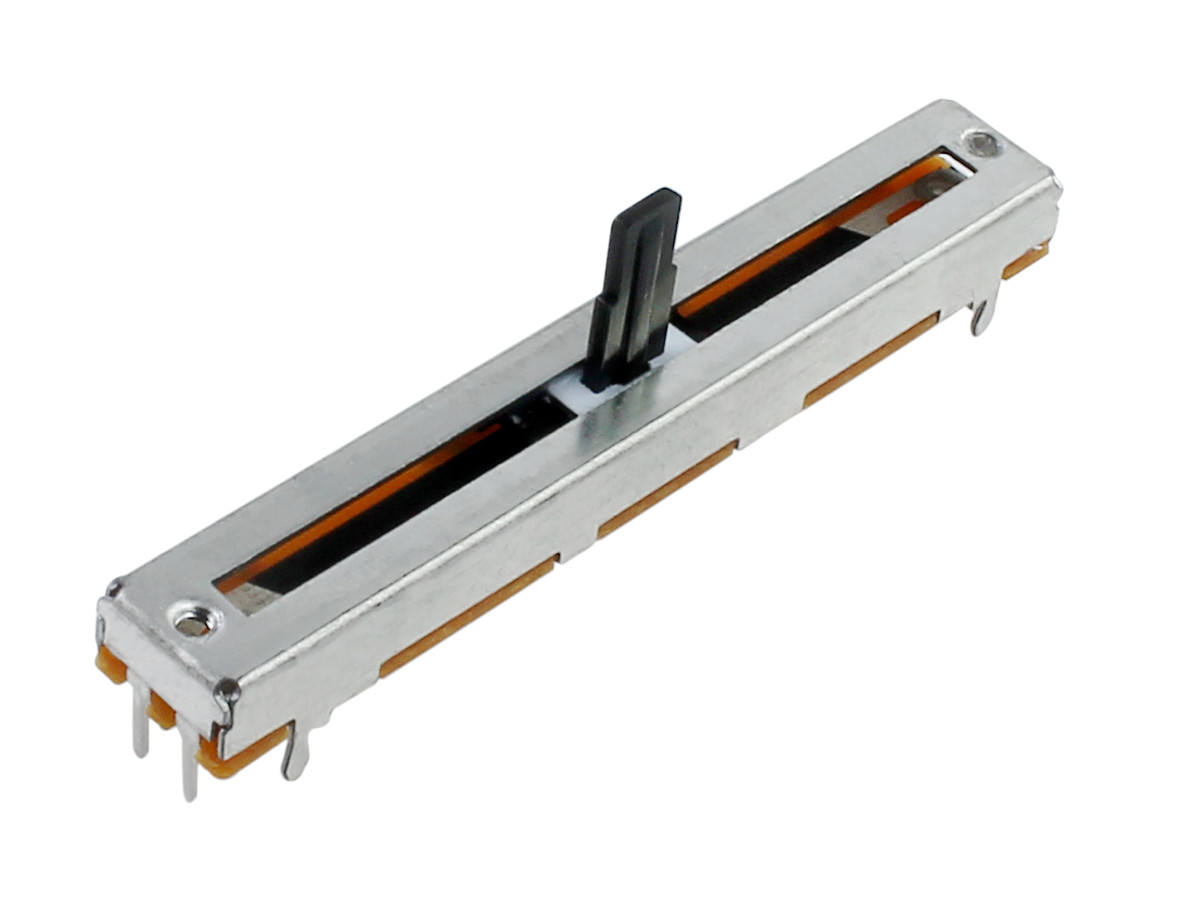

O Potenciômetro Deslizante 20K 60mm é um componente eletrônico utilizado para controlar a resistência em um circuito, sendo chamado de "deslizante" devido à sua característica de ser movido manualmente ao longo de uma trilha condutora, possuindo deslocamento de curso de 45mm.
Ele possui uma resistência nominal de 20.000 ohms (20K ohms), o que significa que quando o controle deslizante é movido de um extremo ao outro, a resistência varia de zero a 20K ohms. Essa faixa de resistência é dividida em uma série de incrementos uniformes, permitindo que o usuário ajuste com precisão a resistência desejada.
O potenciômetro deslizante 20K com um percurso de 60mm e um deslocamento de 45mm é um tipo específico de potenciômetro deslizante com características dimensionais definidas. O termo "percurso" se refere ao comprimento total da trilha condutora ao longo da qual o controle deslizante pode ser movido. Já o "deslocamento" refere-se à distância efetiva que o controle deslizante pode se mover ao longo do percurso.
O componente eletrônico é constituído por um trilho condutor, que é a faixa ao longo da qual o controle desliza, e um contato móvel conectado a um cursor que se move ao longo do trilho. À medida que o controle deslizante é movido, a posição do cursor determina o comprimento da faixa de trilho percorrida pelo sinal elétrico. Isso, por sua vez, altera a resistência vista pelo circuito.
O potenciômetro deslizante 20K é amplamente utilizado em diversos equipamentos e dispositivos eletrônicos, incluindo amplificadores de áudio, controladores de volume, equipamentos de áudio profissional, misturadores de som e equipamentos de laboratório. Ele oferece uma forma conveniente de ajustar o nível de sinal ou outras características do circuito, permitindo uma personalização fácil e precisa conforme necessário.

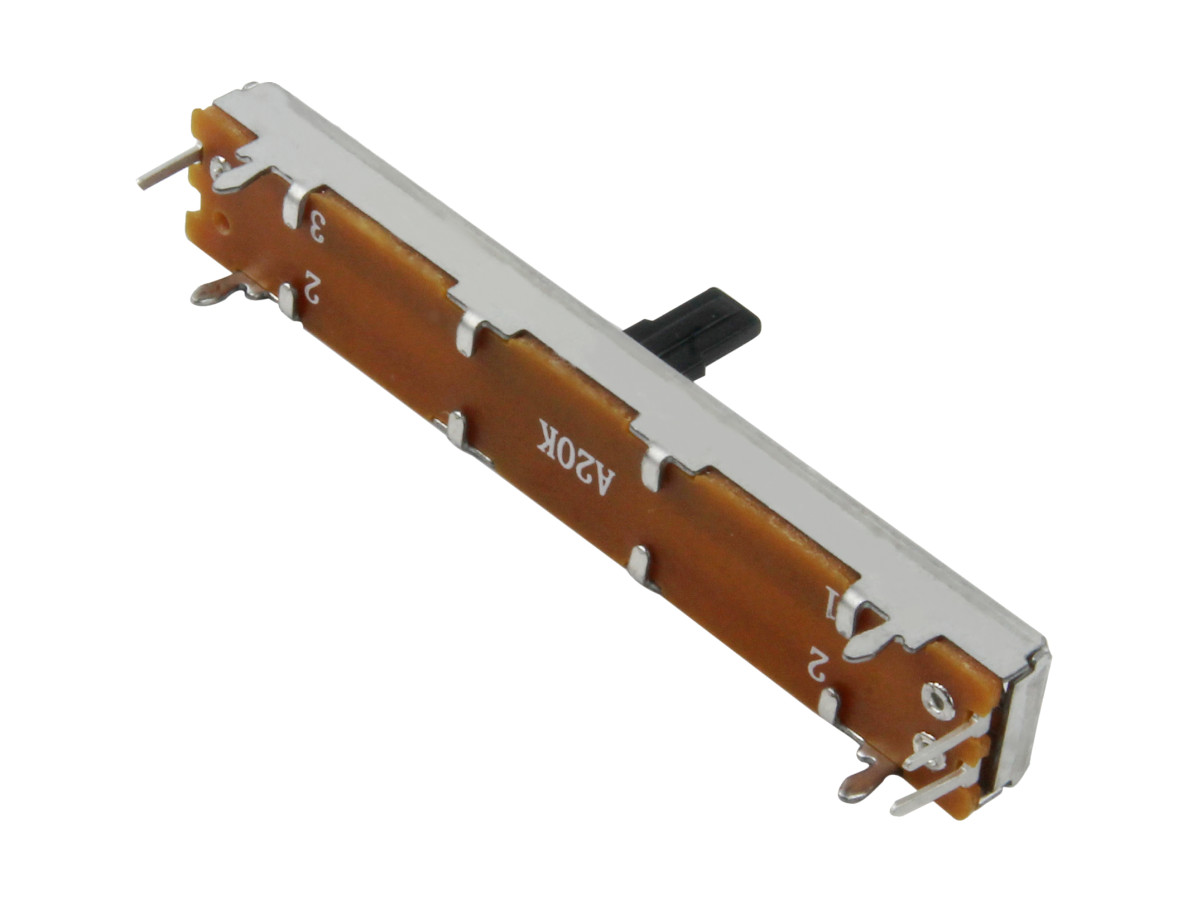

Como todo potenciômetro, o deslizante de 20K também possui três terminais: dois terminais fixos que estão conectados aos extremos da faixa de resistência e um terminal móvel que está ligado ao cursor. Os terminais fixos são utilizados para conectar o potenciômetro ao circuito, enquanto o terminal móvel fornece a saída do sinal ajustado conforme a posição do controle deslizante.
CARACTERÍSTICAS:
- Potenciômetro Deslizante 20K 60mm;
- Potenciômetro Deslizante Mono;
- Ideal para Integração em PCIs;
- Pinos de Fácil Soldagem;
- Percurso Total de 60mm;
- Deslocamento de 45mm;
- Resistência Varia de 0 a 20K ohms;
- Grande Durabilidade;
- Fácil Integração;
- Aplicado em Equipamentos Eletrônicos.
ESPECIFICAÇÕES:

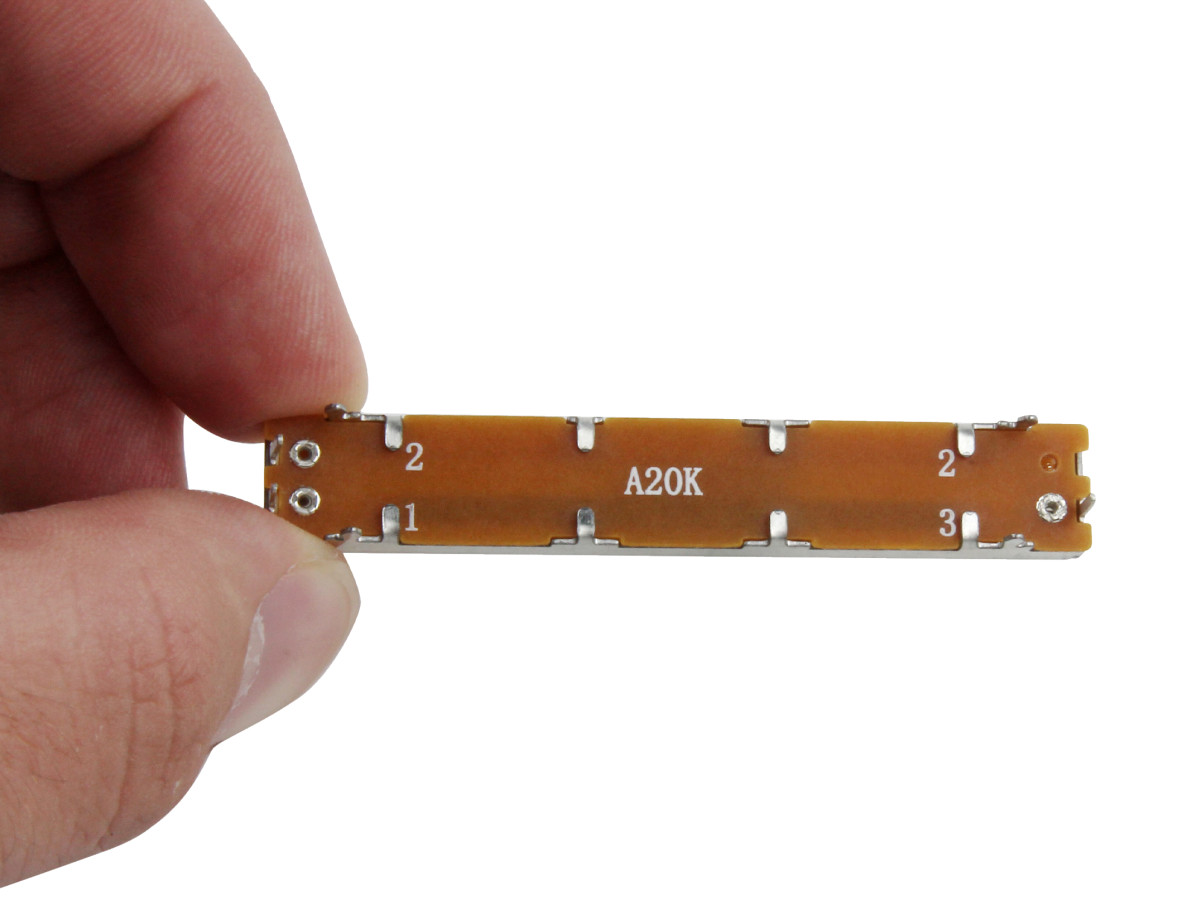

- Modelo: A20K;
- Resistência Máx.: 20K Ohms;
- Curva: Logarítmica;
- Eixo: 10mm;
- Percurso: 45mm;
- Distância entre Furos: 56mm;

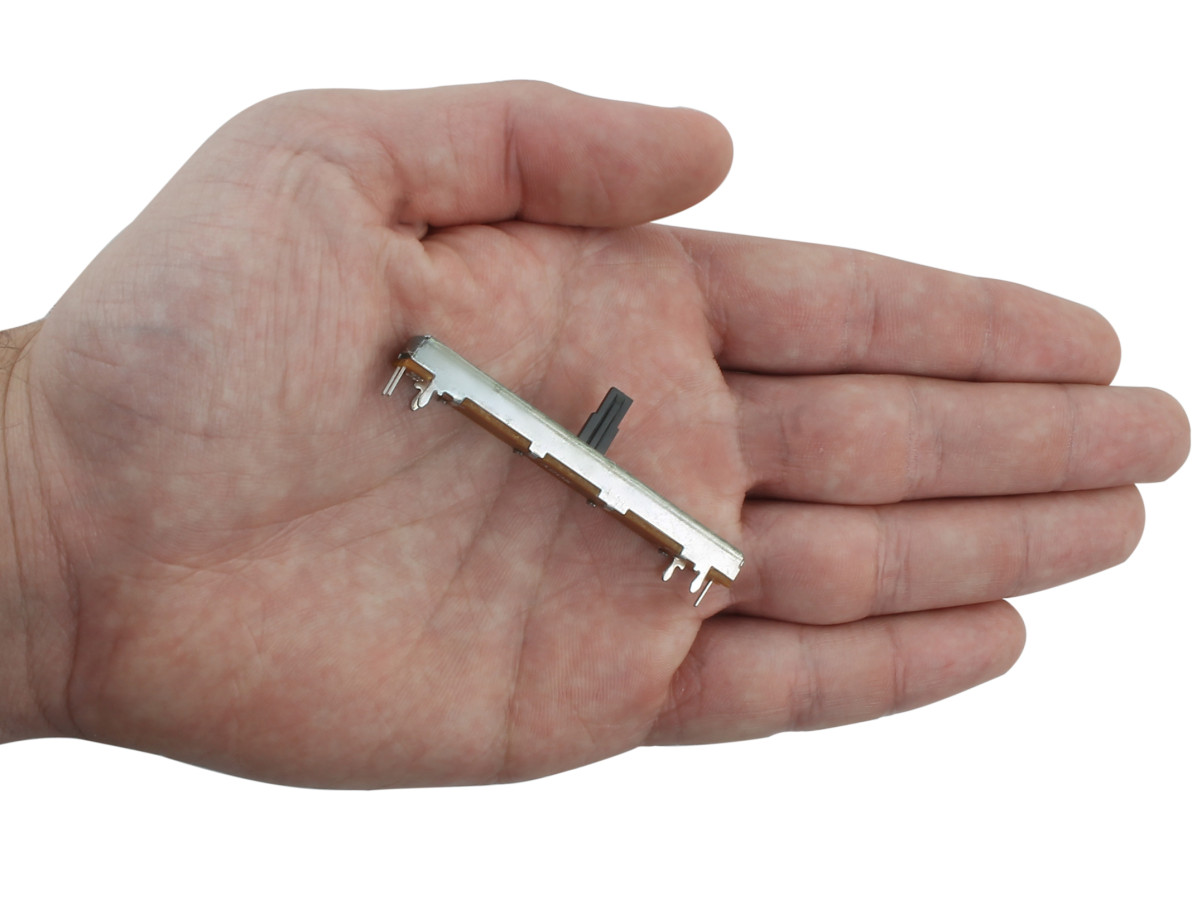

- Dimensões (CxLxA): 60x9x20mm;
- Peso: 6g.
