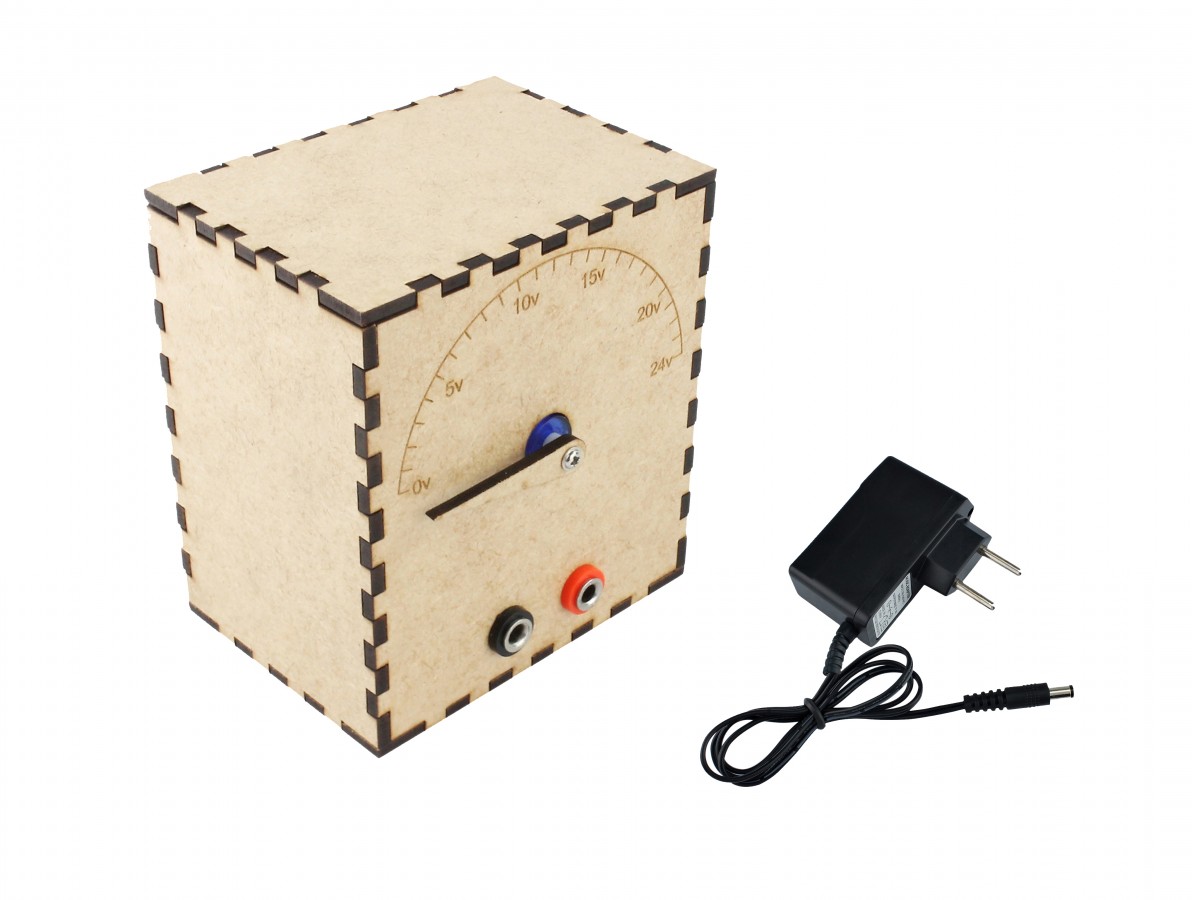

O Voltímetro Analógico DIY VA100 para Arduino é mais um projeto maker DIY desenvolvido para incentivar jovens a adultos a entrarem pro mundo da eletrônica, desenvolvendo um produto final funcional que pode ser utilizado em escolas e universidades.

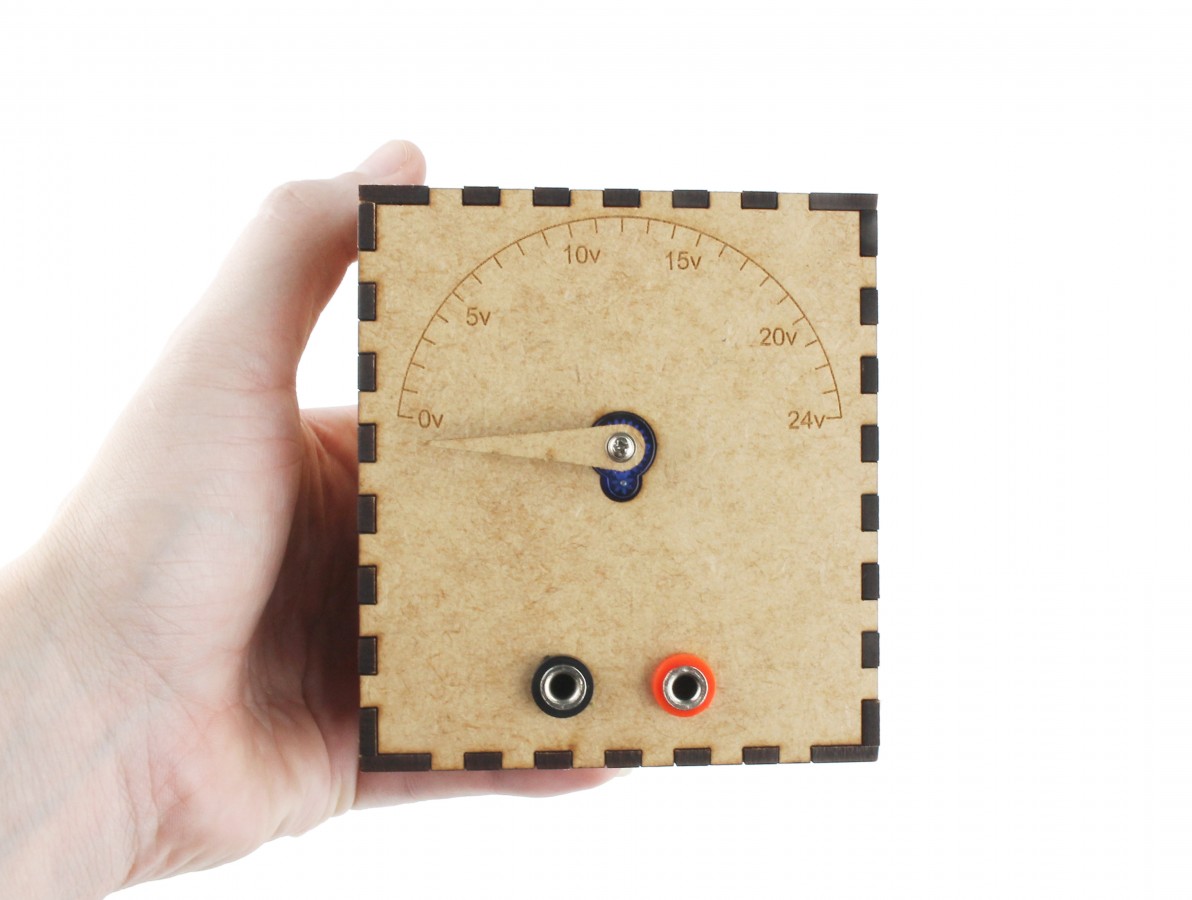

Ele é capaz de medir tensões contínuas de 0 a 24VDC diretamente em seus conectores borne, bastando utilizar pontas de prova (não acompanha), por exemplo, ou fazer a conexão entre os terminais em teste e os do voltímetro, onde mostrará diretamente em seu painel frontal a tensão exata que está sendo detectada.

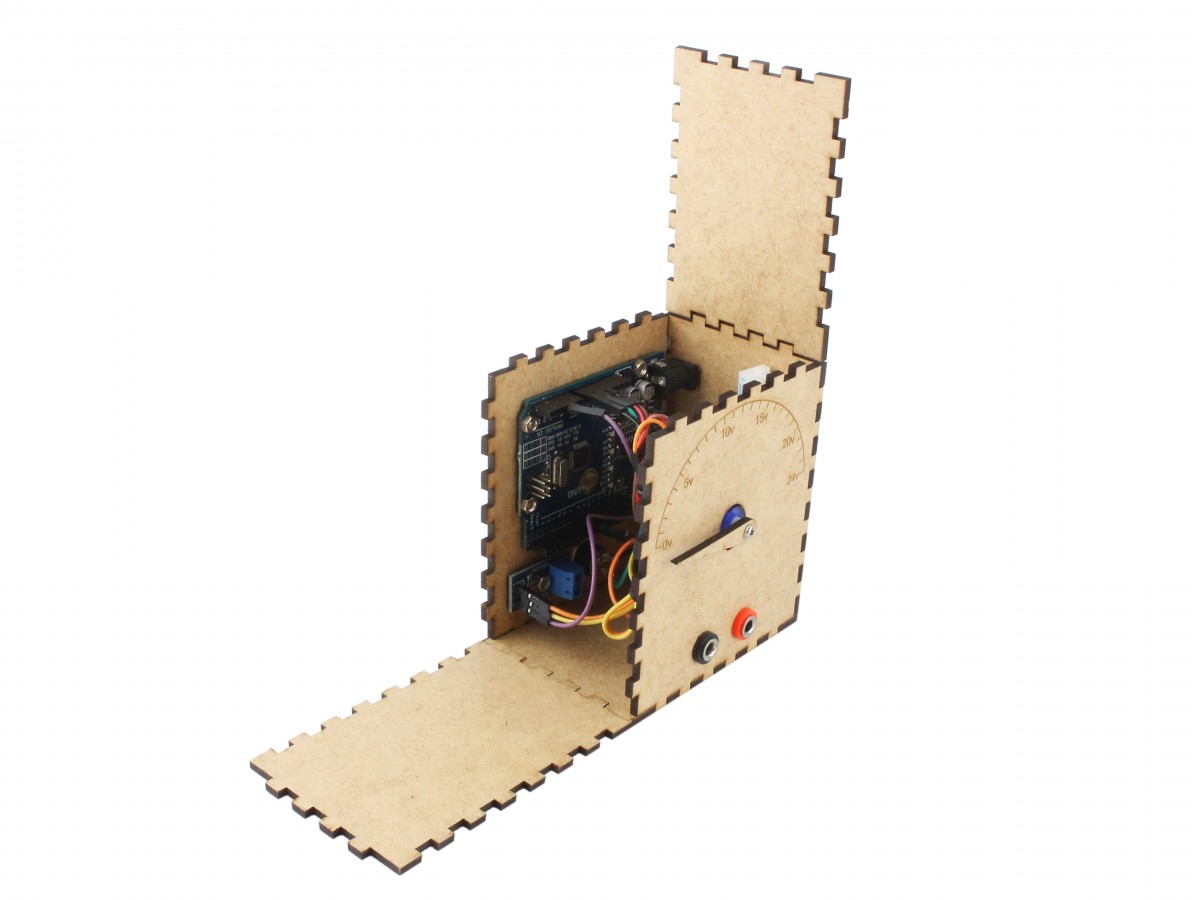

A parte eletrônica do Voltímetro Analógico DIY VA100 para Arduino é comandada pelo UNO SMD, o qual é conectado em um sensor de tensão DC, bornes banana fêmea, e um servomotor SG90.
Vale destacar que toda a estrutura principal é desenvolvida em MDF 3mm, com todas suas peças cortadas a laser para proporcionar ótimo acabamento e encaixes firmes, podendo ser facilmente montada.
Destaque-se que o Voltímetro Analógico DIY VA100 para Arduino é enviado desmontado, precisando montar desde a parte eletrônica até a mecânica, para isso, você pode seguir o projeto passo a passo no Blog UsinaInfo.
Acesse o Projeto no Blog UsinaInfo: VOLTÍMETRO DIY COM PLACA COMPATÍVEL ARDUINO – PAINEL ANALÓGICO COM SERVO MOTOR SG90 E SENSOR DE TENSÃO.
CARACTERÍSTICAS:
- Voltímetro Analógico DIY VA100 para Arduino;
- Projeto Maker DIY;
- Ideal para escolas e universidades;
- Mede tensões contínuas de 0 a 24VDC;
- Painel frontal gravado a laser;
- Ponteiro comandado por servomotor;
- Jack P4 para alimentação;
- Estrutura em MDF 3mm;
- Peças cortadas a laser;
- Ótimo acabamento e fácil encaixe;
- Acompanha todas as peças para montagem;
- Passo a passo no Blog UsinaInfo.
ESPECIFICAÇÕES:
- Modelo: VA100;
- Material: MDF 3mm;
- Faixa de tensão medida: 0 a 24VDC;
- Itens que acompanham:
- 1 Placa Uno SMD + Cabo USB;
- 1 Fonte de Alimentação 5V 1A com P4;
- 1 Micro Servo Motor 9g SG90 180°;
- 1 Sensor de Tensão DC 0-25V;
- 1 Jack P4 Plástico para Paineis;
- 1 Kit Borne Banana Fêmea 15x4mm Vermelho e Preto;
- 1 Protoboard 50 Pontos;
- 3 Jumpers Premium para Protoboard Macho-Fêmea 20cm;
- 9 Jumpers Premium para Protoboard Macho-Macho 20cm;
- 4 Parafusos Philips M3 x 8mm Metálicos;
- 4 Porcas M3 x 2,4mm Metálicas;
- Dimensões montado (CxLxA): 90x65x100mm;
- Peso: 159g;
- Peso com embalagem: 245g.
