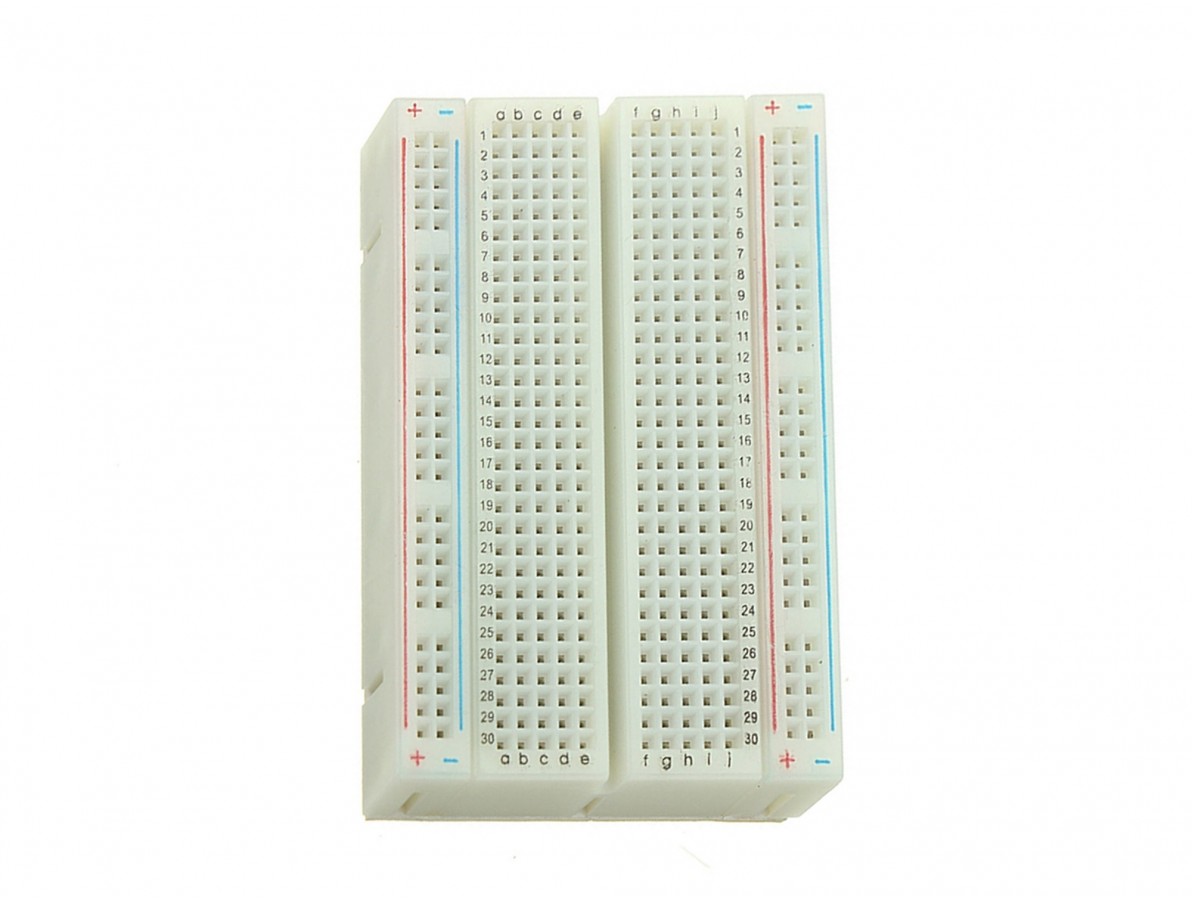

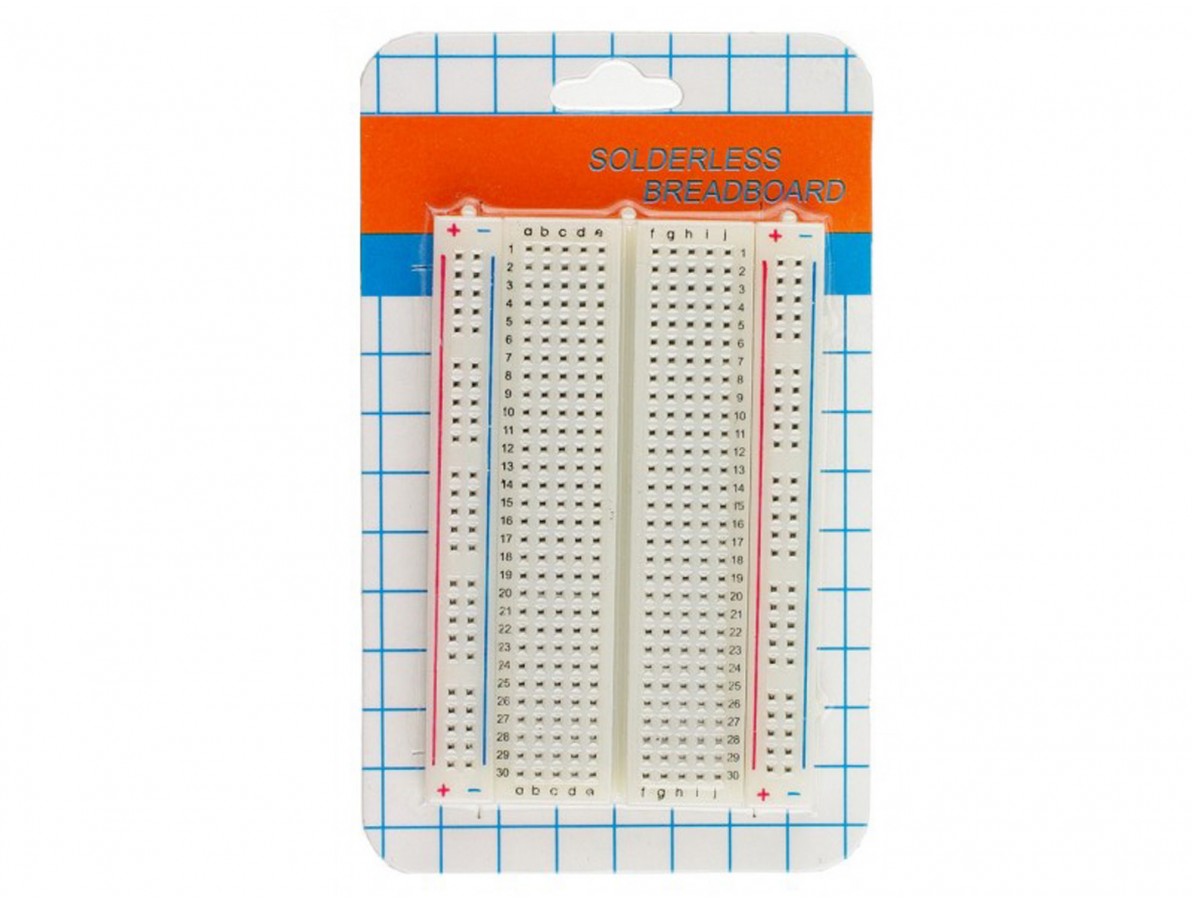

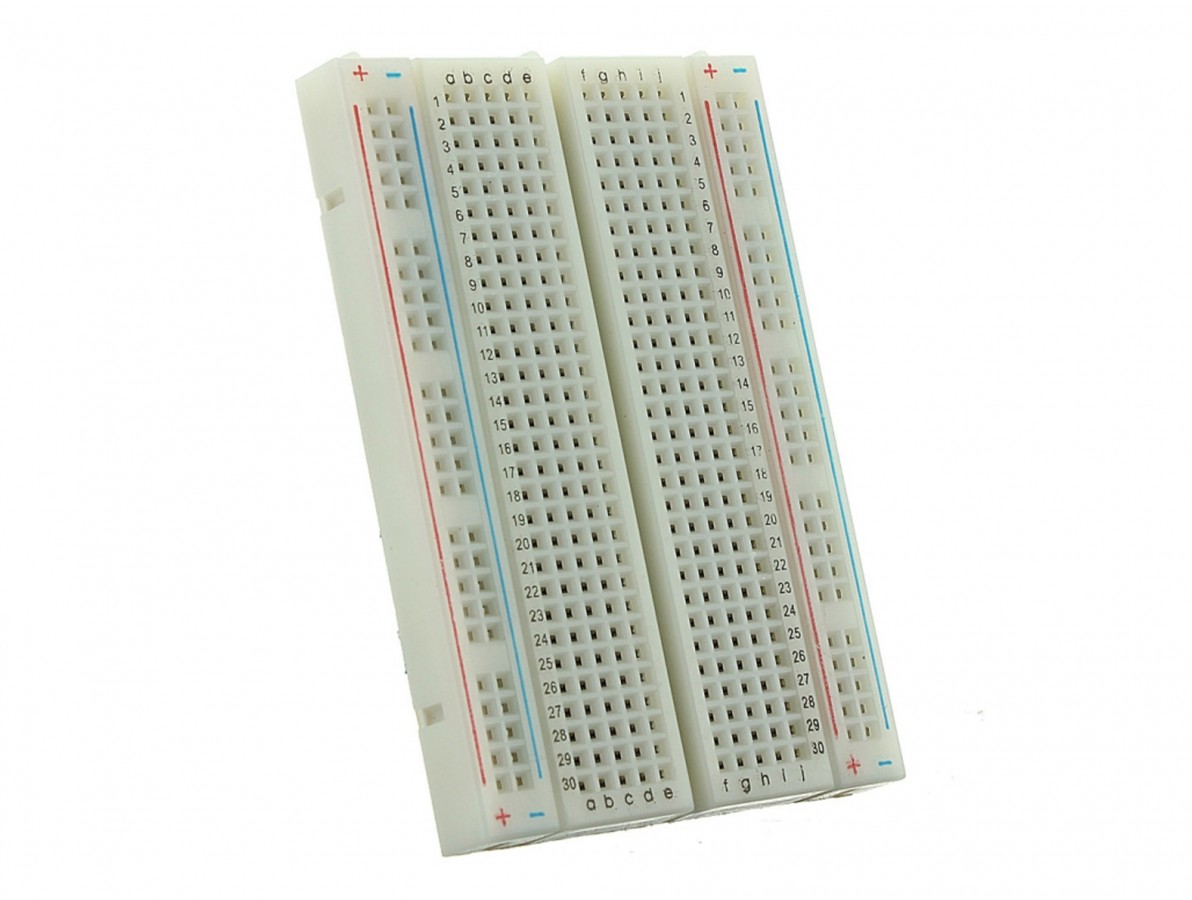

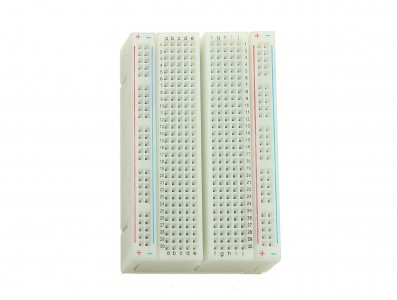

Protoboard 400 Pontos para Montagem de Projetos

Cansado de perder tempo com prototipagem eletrônica? A Protoboard / Breadboard de 400 pontos é a solução perfeita para você! Essa placa de prototipagem rápida, também conhecida como Placa de Ensaio ou Matriz de Contato, permite montar seus circuitos de forma rápida e fácil, sem a necessidade de solda.

Com seus furos de contato, a Protoboard oferece uma maneira flexível e eficiente de testar e desenvolver seus projetos eletrônicos. Seja você um iniciante ou um profissional experiente, a Protoboard é a ferramenta ideal para dar vida às suas ideias!

COMO FUNCIONA A PROTOBOARD?

No geral, as placas da sua Protoboard são composta por:
Furos de contato: São os pontos de conexão da Protoboard, onde você pode colocar os componentes eletrônicos apenas utilizando pressão.
Barras de contatos: São as colunas condutoras que conectam os furos de contato entre si.
Canal central: Divide a Protoboard em duas seções, separando as colunas de furos de contato.
Barras de contatos de alimentação: Localizadas nas laterais da Protoboard, uma com terminal positivo (vermelho) e outra com terminal negativo (preto ou azul) interligados por toda a sua lateral.

Com esses componentes interligados internamente formando linhas e colunas, sendo o alfabeto e os números, internamente cada 5 furos está conectada como um fio, permitindo fazer várias conexões, colocar seus componentes e etc, conforme a figura abaixo podemos ver as conexões internas.

Já nas bordas laterais da Protoboard, encontramos as linhas de alimentação, com o terminal positivo em vermelho e o negativo em preto ou azul, que se estendem por toda a placa.

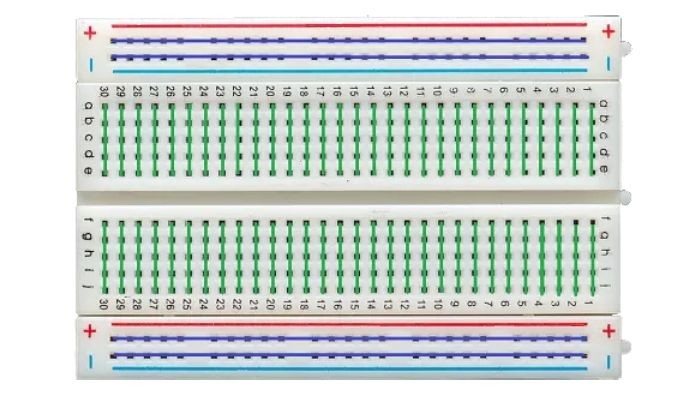

Conexões internas Protoboard

COMO UTILIZAR A PROTOBOARD?

Insira os componentes:
- Encaixe os terminais dos componentes nos furos de contato.
- Certifique-se de que os componentes estejam bem fixados.

Faça as conexões:
- Use fios jumper para conectar os componentes entre si.
- Siga o esquema do circuito que você deseja montar.

Verifique o circuito:
- Ligue a fonte de alimentação e teste o funcionamento do circuito.
- Corrija erros de acordo com a necessidade.

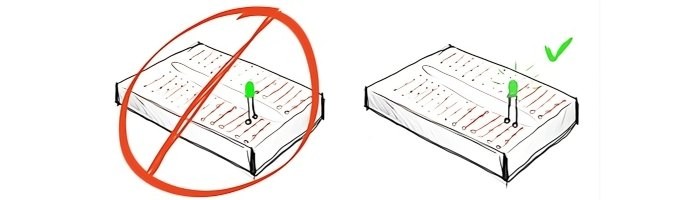

Modo correto de utilização da Protoboard

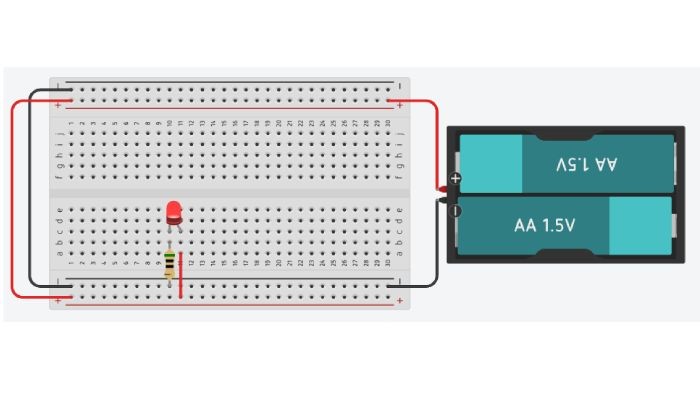

Ligação simples Protoboard

Vantagens da Protoboard:

- Montagem modular: Com encaixes para ligar várias placas.
- Rapidez: Permite montar e testar circuitos rapidamente.
- Facilidade: Não necessita de solda, ideal para iniciantes.
- Flexibilidade: Permite testar diferentes configurações de circuito.
- Reutilização: Permite desmontar e reutilizar os componentes.
- Baixo custo: Uma ferramenta acessível para prototipagem.

Adquira a sua e dê vida aos seus projetos eletrônicos!
