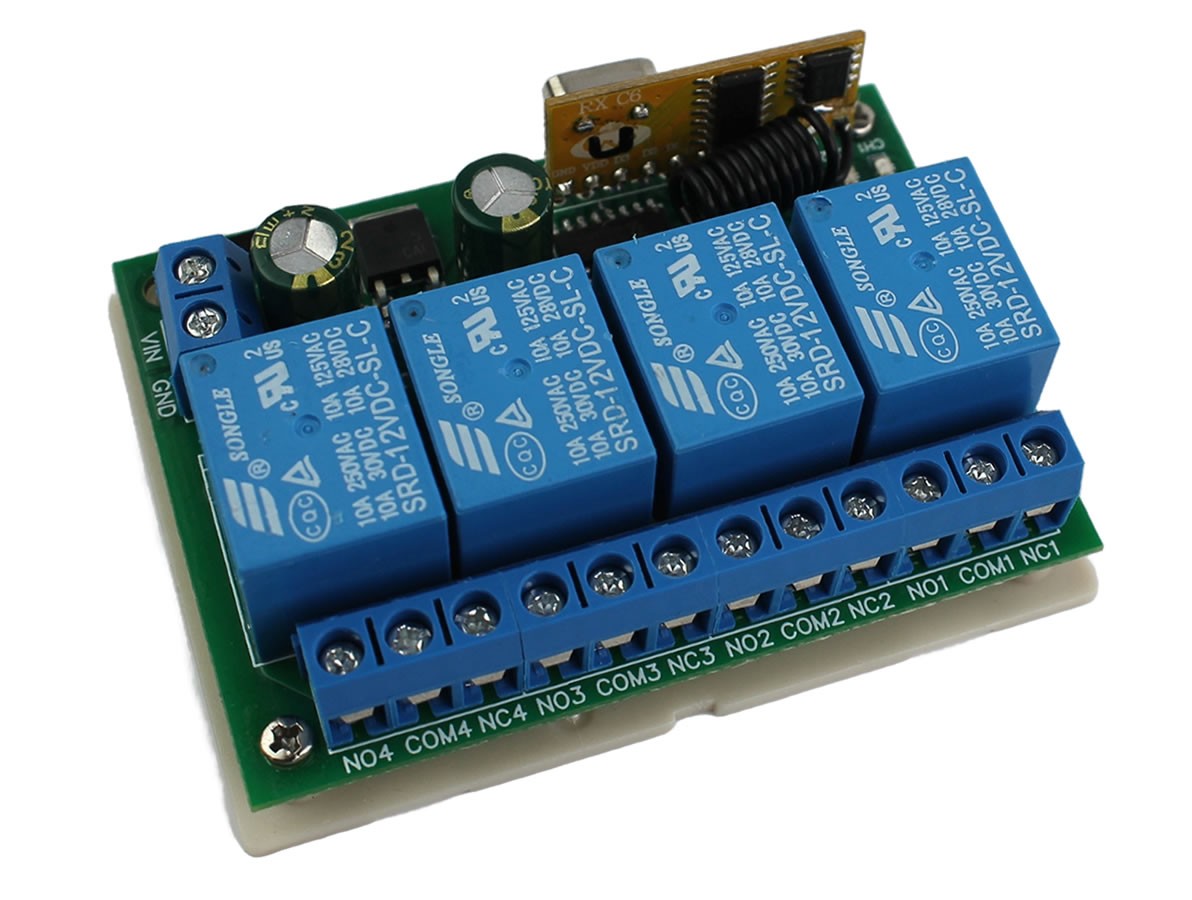

Módulo Relé 12V para controle Remoto 433Mhz 4 Canais 10A - Compatível com Controle EV1527

O Módulo Relé 12V para controle Remoto 433Mhz com 4 Canais é um produto extremamente prático e requer poucas habilidades e dispensa a utilização de aplicativos ou nuvem.

Para realizar a instalação é simples:

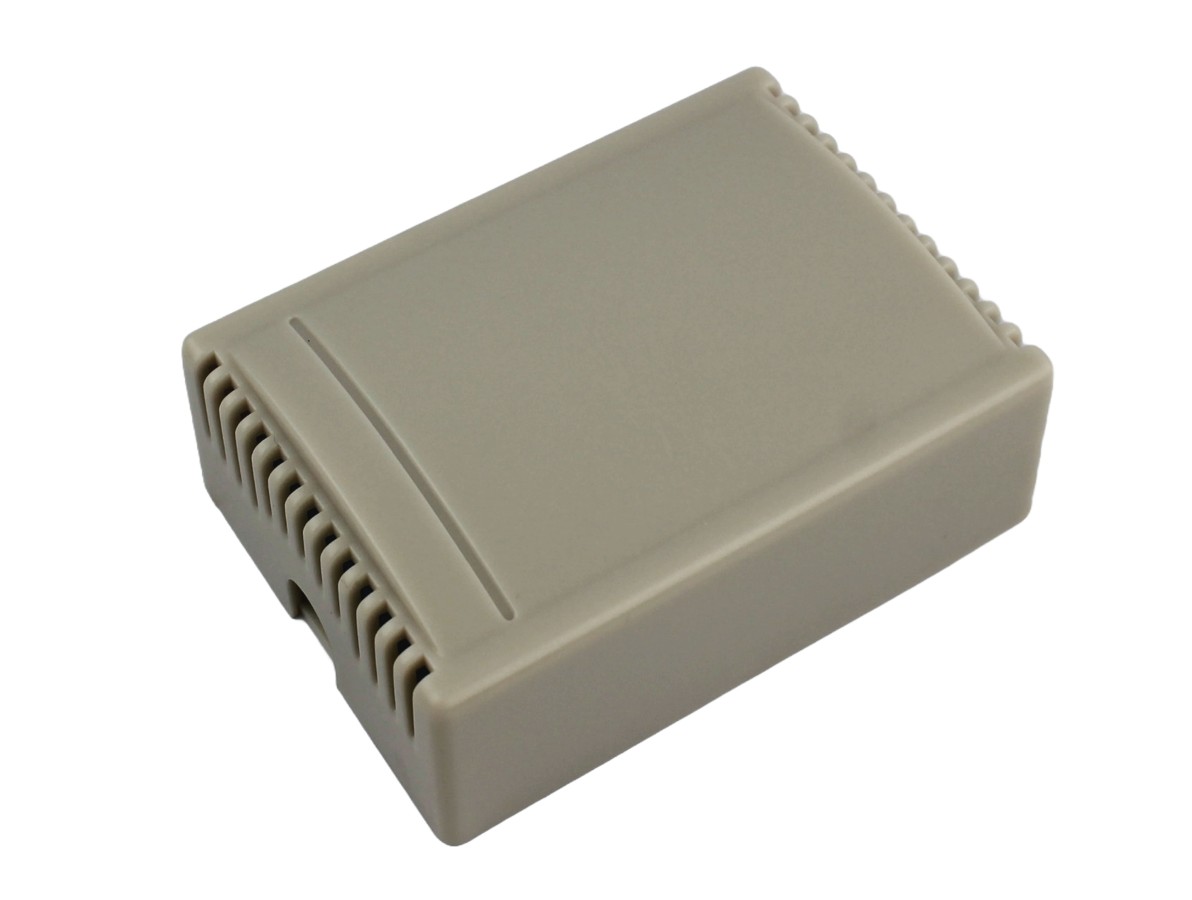

Basta abrirmos a parte traseira com uma pequena espátula ou grampo, aonde é está conectado sob pressão, conectamos os cabos de alimentação aos bornes com parafusos dos relés com a tensão desejada (requer cuidado ao utilizar a rede elétrica!), podendo controlar lâmpadas, ventiladores, motores ou qualquer outro equipamento.

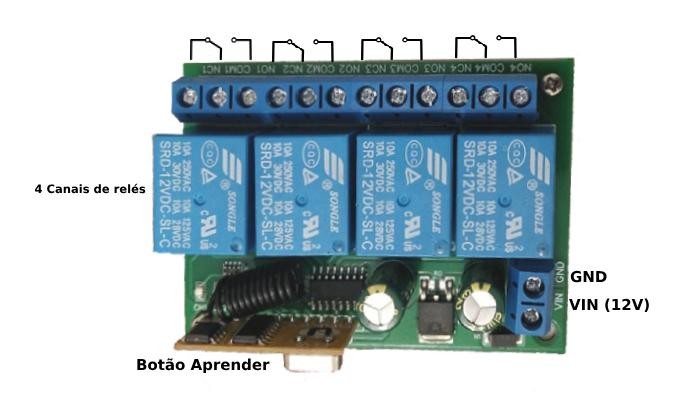

Diagrama de componentes Módulo Relé 12V

Ligar a alimentação 12VDC nos bornes VIN e GND assim, após alimentar, clicarmos no botão do receptor "aprender" até o LED vermelho piscar, com controle remoto de 433mhz como o controle EV1527 clicamos em alguma tecla, e veremos o LED piscar novamente no receptor.

Pronto, controle sincronizado! Basta clicarmos nas teclas e vermos a atuação dos relés.

Para remover todos os controles salvos, basta clicar no botão "aprender" até o LED acender, pronto, controles vazios.

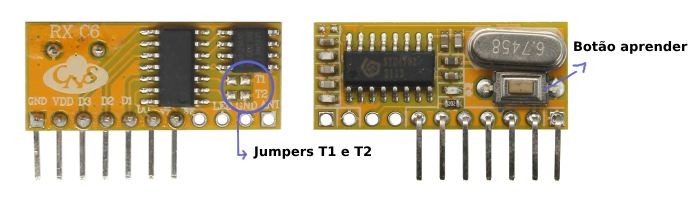

Funções Módulo receptor RXC6 433mhz

Para mudar o modo de funcionamento deste módulo, temos na parte traseira os Jumpers T1  e T2:
- T1 e T2 sem conexão: Auto-reset, funciona conforme segura o click no controle. (Momentânero)
- Apenas T2 com curto no jumper: Modo de auto travamento, ao clicar ele segura o canal fechado, ao clicar novamente ele libera. (Travado, Padrão)
- Apenas T1 com curto no jumper: Modo intertravamento, bloqueia com uma tecla e libera com outra. (Alternado)
