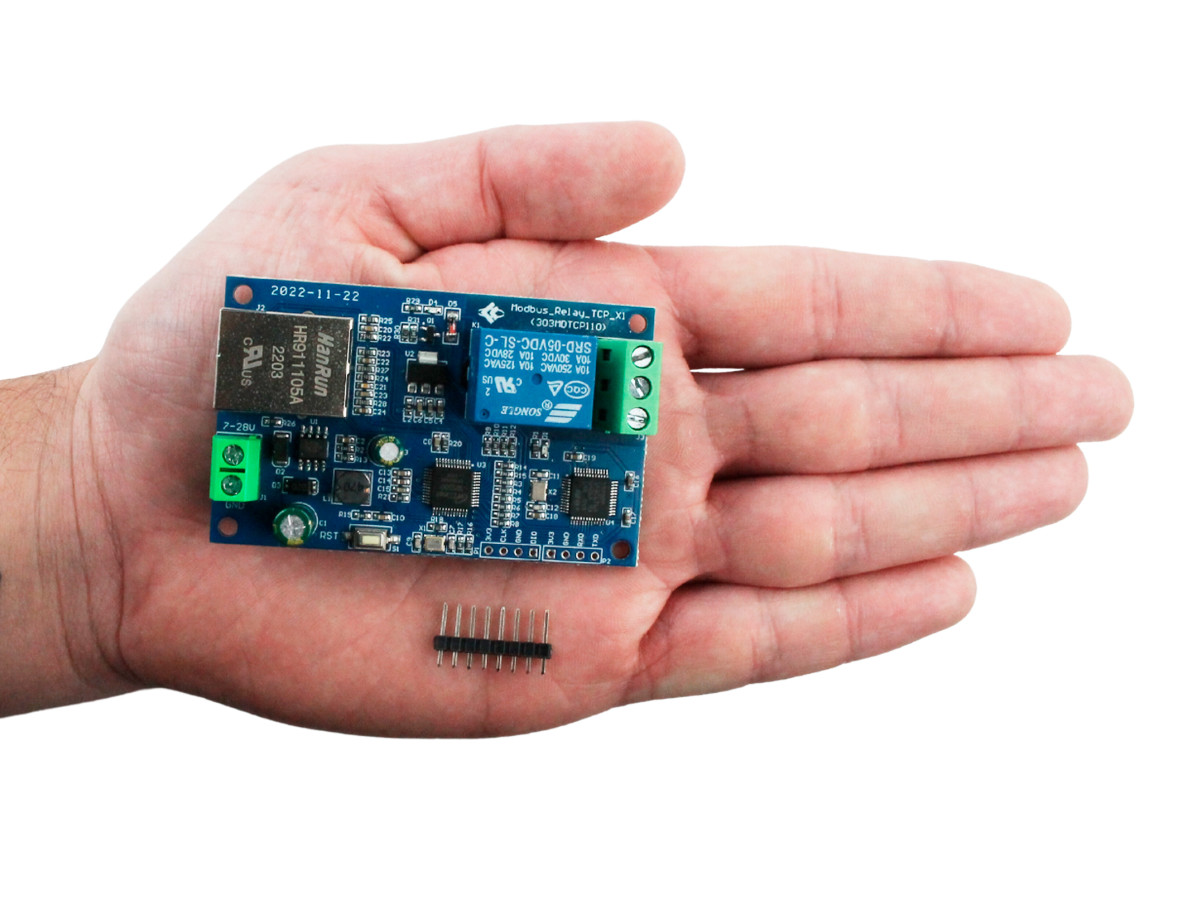

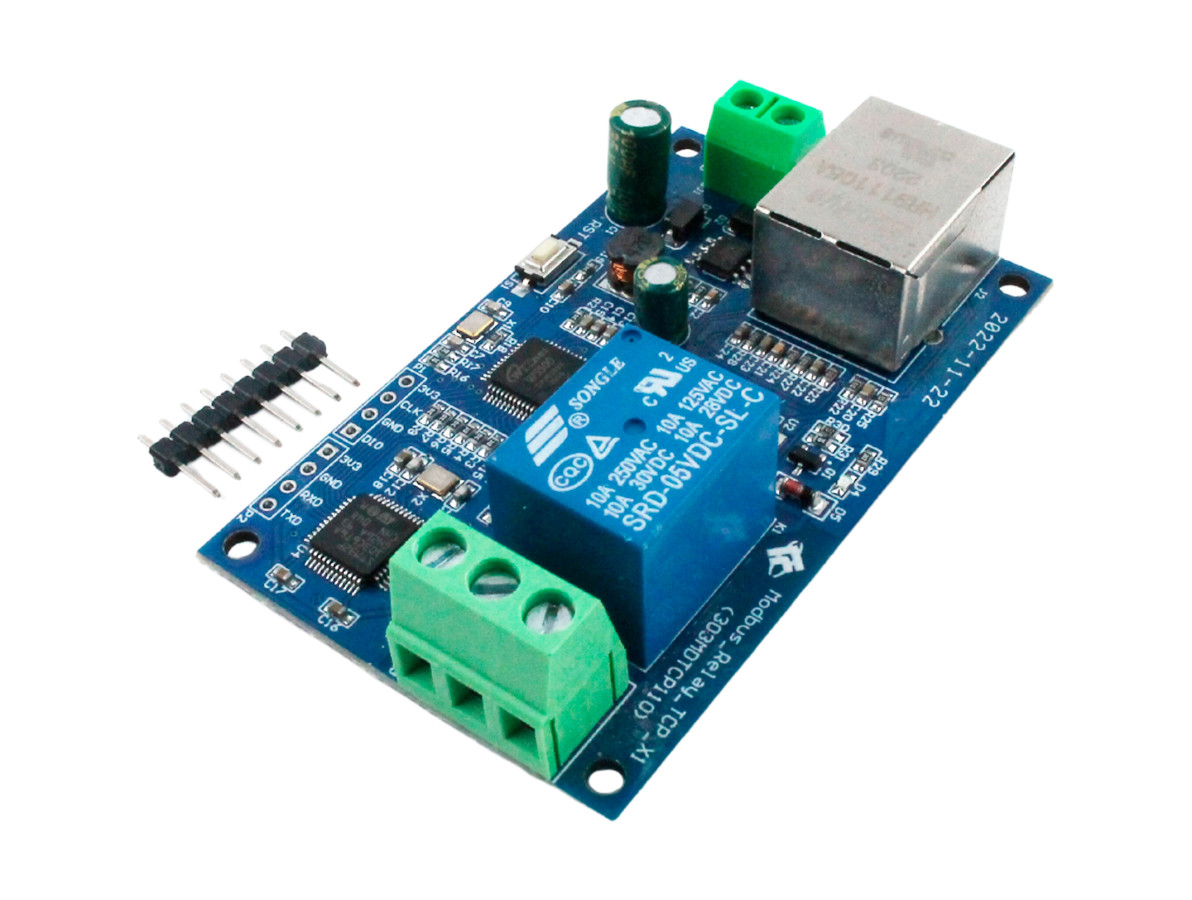

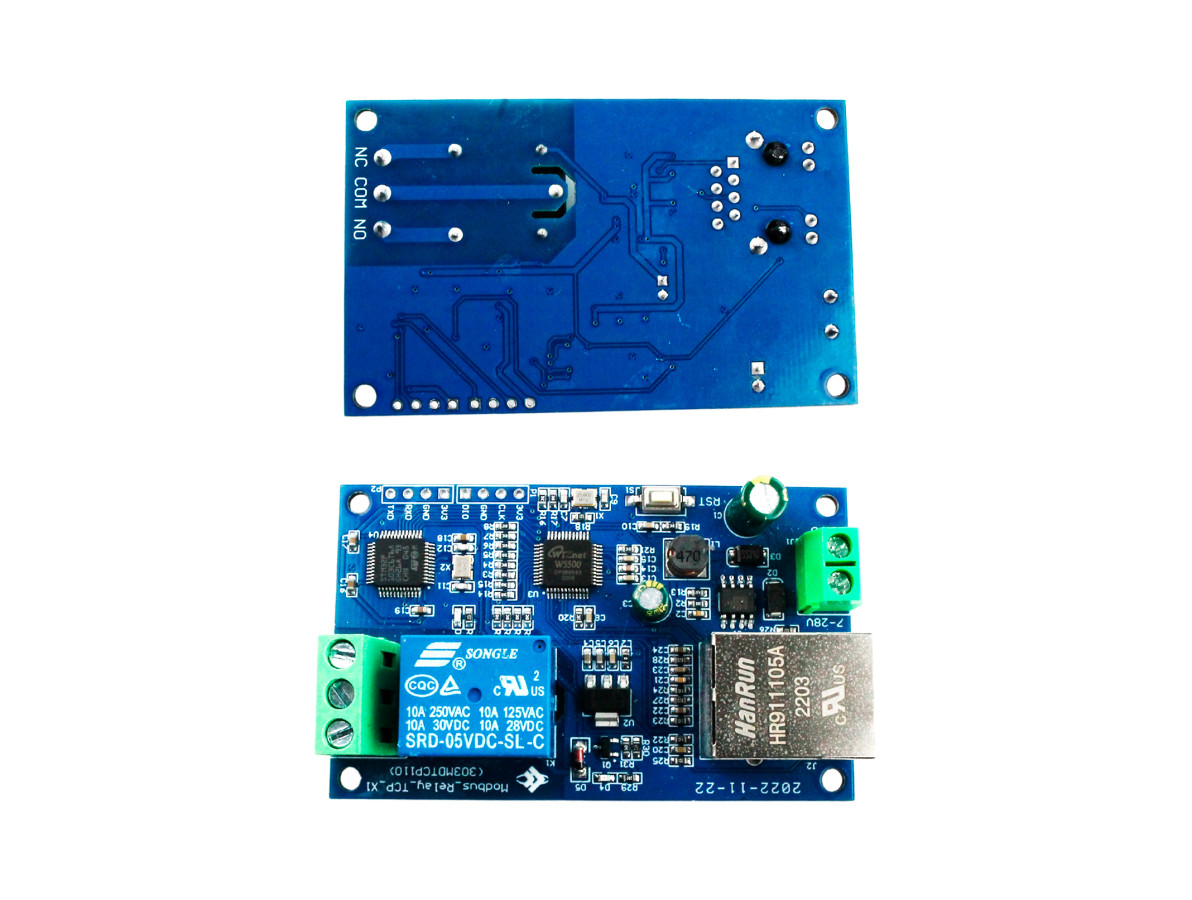

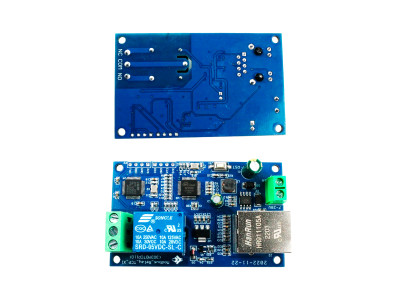

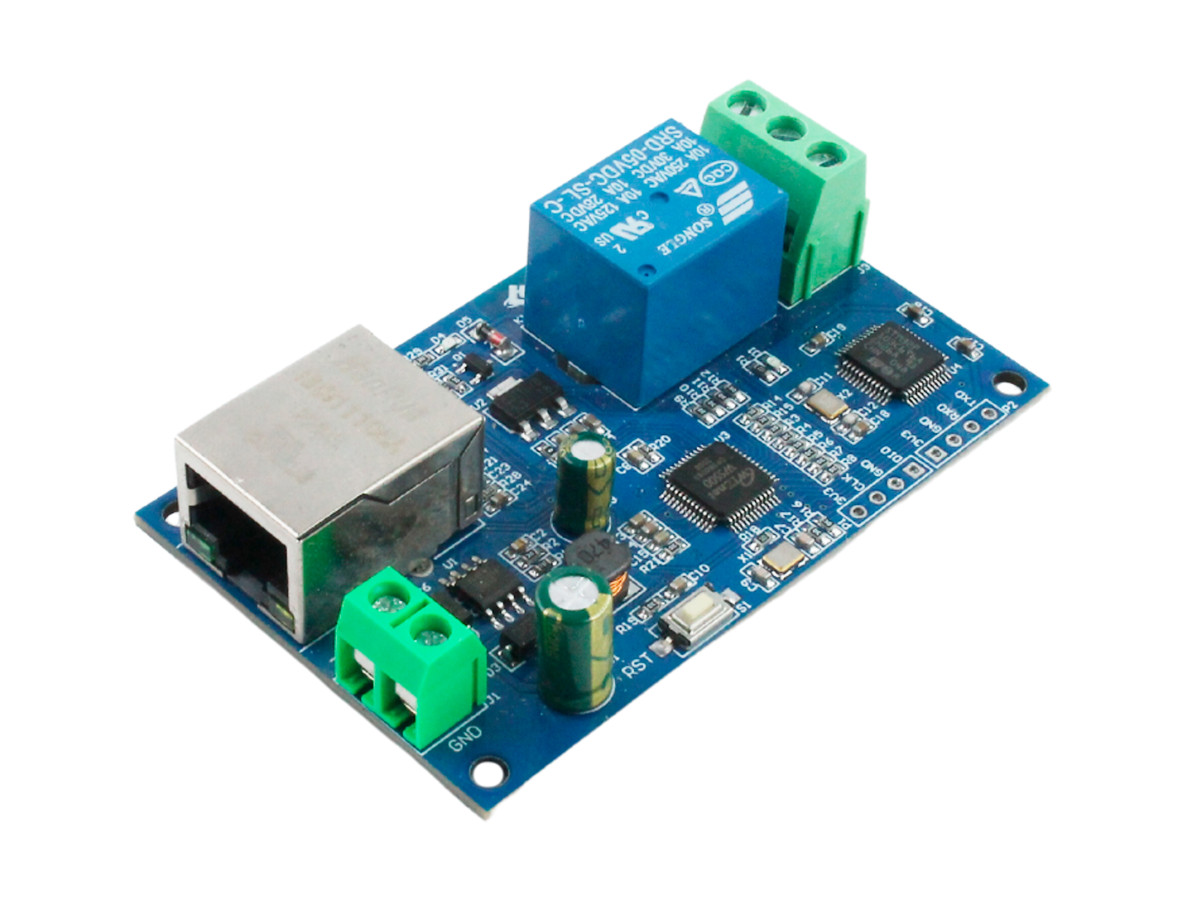

O Módulo Relé Ethernet Modbus TCP/IP 1 Canal com STM32 e RJ45 é um dispositivo versátil e poderoso projetado para controle e automação de processos industriais. Esse módulo combina recursos de relé, conectividade Ethernet e suporte ao protocolo Modbus TCP/IP, permitindo que você controle remotamente dispositivos elétricos por meio de uma rede Ethernet.
O módulo é equipado com um microcontrolador STM32, que oferece uma ampla gama de recursos e desempenho confiável. Ele suporta comunicação via Modbus TCP/IP, um protocolo amplamente utilizado na indústria para comunicação entre dispositivos de automação. Isso permite que você integre facilmente o módulo em um sistema existente, aproveitando a infraestrutura de rede Ethernet já disponível.
O módulo Relé Ethernet Modbus TCP/IP X1 possui um canal de relé, o que significa que você pode controlar um dispositivo elétrico individualmente. O relé é capaz de ligar ou desligar cargas de até 10A 250VAC, 10 125VAC e 10A 28VDC.
A conexão Ethernet é realizada por meio de um conector RJ45, permitindo a integração direta com uma rede Ethernet existente. Isso facilita a comunicação e o controle remoto do módulo por meio de um computador, CLP (Controlador Lógico Programável) ou outro dispositivo compatível.
Além disso, o módulo Relé Ethernet Modbus TCP/IP X1 oferece recursos avançados de configuração e monitoramento. Através de uma interface de software intuitiva, você pode ajustar parâmetros como endereço IP, porta, configurações Modbus e muito mais. Essa flexibilidade permite adaptar o módulo às necessidades específicas do seu sistema.
O dispositivo poderá vir com o endereço IP: 192.168.1.88:5000 ou ainda pode estar como DHCP. Para verificar o ip, pode ser usado o software Advanced IP Scanner.
O teste pode ser realizado enviando os seguintes HEX através de um programa como por exemplo o USR-TCP232 Test.
Liga Relé:FF 0F 00 00 00 20 01 FF B0 15
Desliga Relé: FF 0F 00 00 00 20 01 00 F0 55
CARACTERÍSTICAS:
- Módulo Relé Ethernet Modbus TCP/IP 1 Canal;
- Módulo Relé Modbus RTU;
- Integrado MCU de 32 bits STM32F103C6T6;
- Protocolo TCP/IP W5500 Integrado;
- Controle LAN Ethernet;
- Módulo com 1 Saída;
- Permite Controlar a Relé via Internet;
- Exclusivo Conector RJ45;
- Proteção Contra Conexão Reversa;
- Suporta a Função DHCP do Endereço IP;
- Endereço IP Pode ser Visualizado Através da Porta Serial;
- Botão Reset Integrado;
- Não é Compatível com HTTP GET;
- Manual Módulo Relé Ethernet Modbus TCP/IP 1 Canal (Inglês).
ESPECIFICAÇÕES:
- Modelo: Modbus Relay TCP X1;
- Tensão de Alimentação: DC7-28V;
- MCU: STM32F103C6T6;
- Protocolo TCP/IP: 10/100M bps;
- Protocolo de Comunicação: Modbus RTU (padrão);
- Número da Porta: 5000;
- Comunicação UART baud rate: 115200;
- Endereço do Equipamento: Faixa 1-255 (padrão 255);
- Dimensões (CxLxA): 73x45x17mm;
- Peso: 31g.
