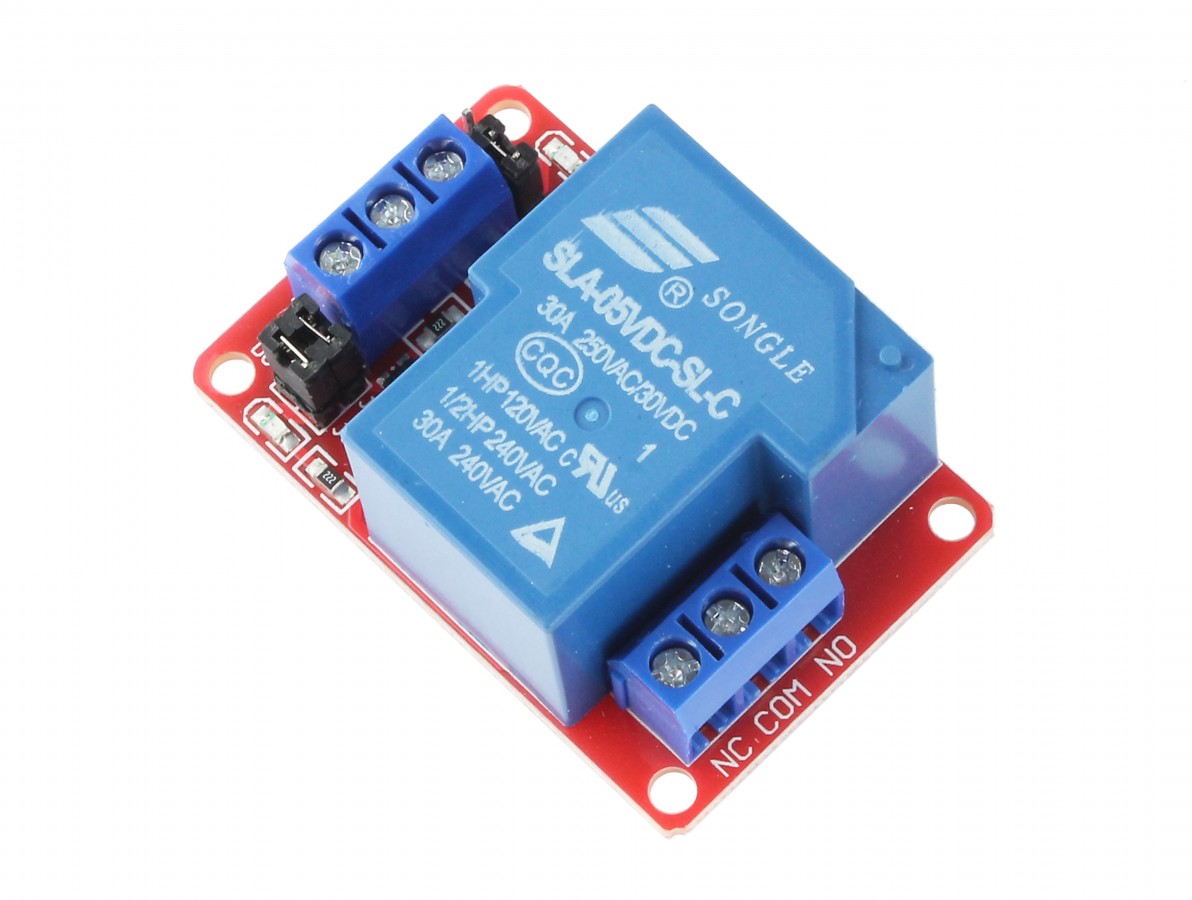

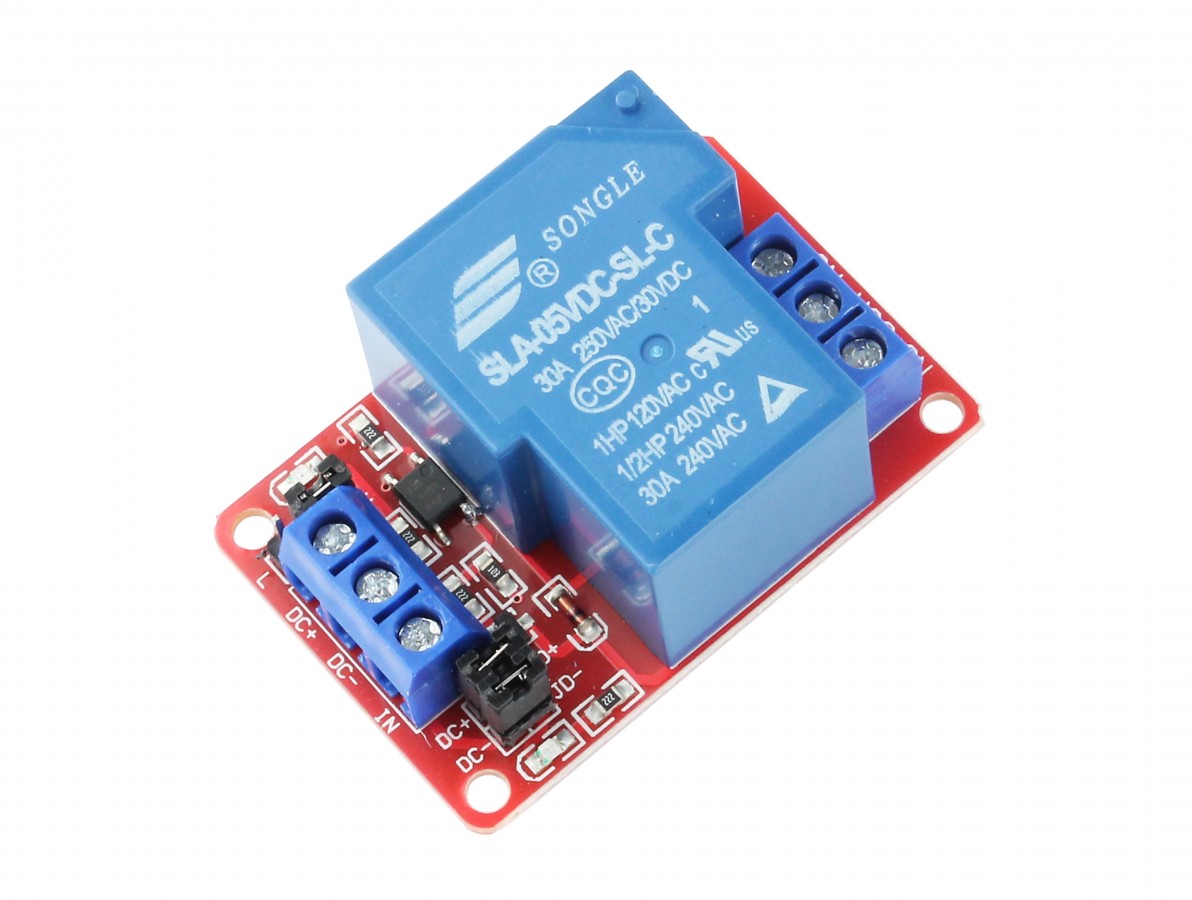

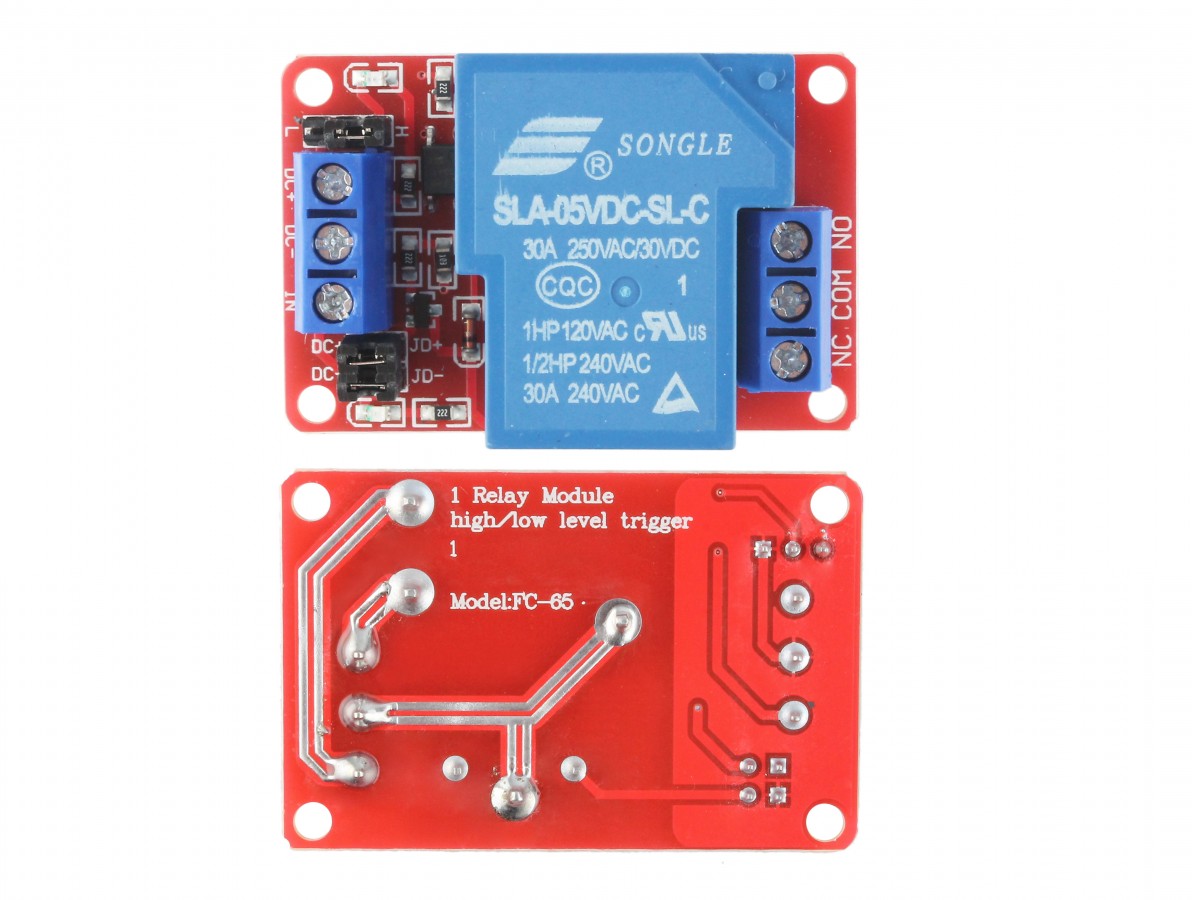

O Módulo Relé SLA-05VDC-SL-C 5V 30A 1 Canal é um módulo de acionamento que permite integração com um grande número de sistemas microcontroladores, dentre estes: Arduino, AVR, PIC, ARM, Raspberry PI, etc.
Por meio desta placa de acionamento é possível controlar 1 dispositivo de corrente alternada 250VAC/30A, como, por exemplo, lâmpadas, portões eletrônicos, ventiladores, etc.
Mais precisamente, ele auxilia no desenvolvimento de casas futuristas ( projetos domóticos ) onde é possível o acionamento de sistemas eletrônicos por meio de um aplicativo para smartphone. Podendo o sistema ser utilizado em conjunto com o Ethernet Shield, em que é possível controlar aparelhos elétricos via internet.
O Módulo Relé SLA-05VDC-SL-C 5V 30A possui 1 relé que permite sua aplicação em 1 sistema independente, ou seja, pode ser utilizado para acionamento de 1 motor ou 1 lâmpada, ou o que lhe for mais conveniente. E sem precisar montar complicados circuitos, já que essa placa tem praticamente tudo o que é necessário: diodo, transistor, relé e conectores.
O diferencial desse modelo é a presença de 1 optoacoplador, componente capaz de isolar uma região da outra, funcionando com um sistema de segurança que em casos de descargas elétricas (raios) protege o sistema microcontrolador.
Suporta ainda acionamento com tensão negativa e positiva (gatilho baixo e alto) por meio de jumper integrado. Para maior funcionalidade o relé também pode ser acionado diretamente por meio da utilização do circuito optoacoplador através de jumpers.
CARACTERÍSTICAS:
- Relé SLA-05VDC-SL-C;
- Módulo Relé 5V 30A 1 Canal;
- Sistema mais seguro, possui optoacoplador;
- Compatível com Arduino, AVR, PIC, ARM, Raspberry PI, etc.;
- Relé de alta qualidade;
- Alta capacidade de condução;
- Desempenho estável;
- Indicador de alimentação (verde);
- Indicador de estado do relé (vermelho);
- Design de interface de fácil utilização;
- Todas as interfaces podem ser conectadas diretamente via cabos de fiação nos terminais;
- Controle AC/DC;
- 4 Buracos de 3mm para fixação.
ESPECIFICAÇÕES:
- Modelo: SLA-05VDC-SL-C;
- Carga máxima: 250VAC/30A / 30VDC/30A;
- Tensão de operação: 5V DC;
- Saídas: Contato reversível NA (normal aberto), NF (normal fechado), C (comum);
- Corrente por canal: até 30A;

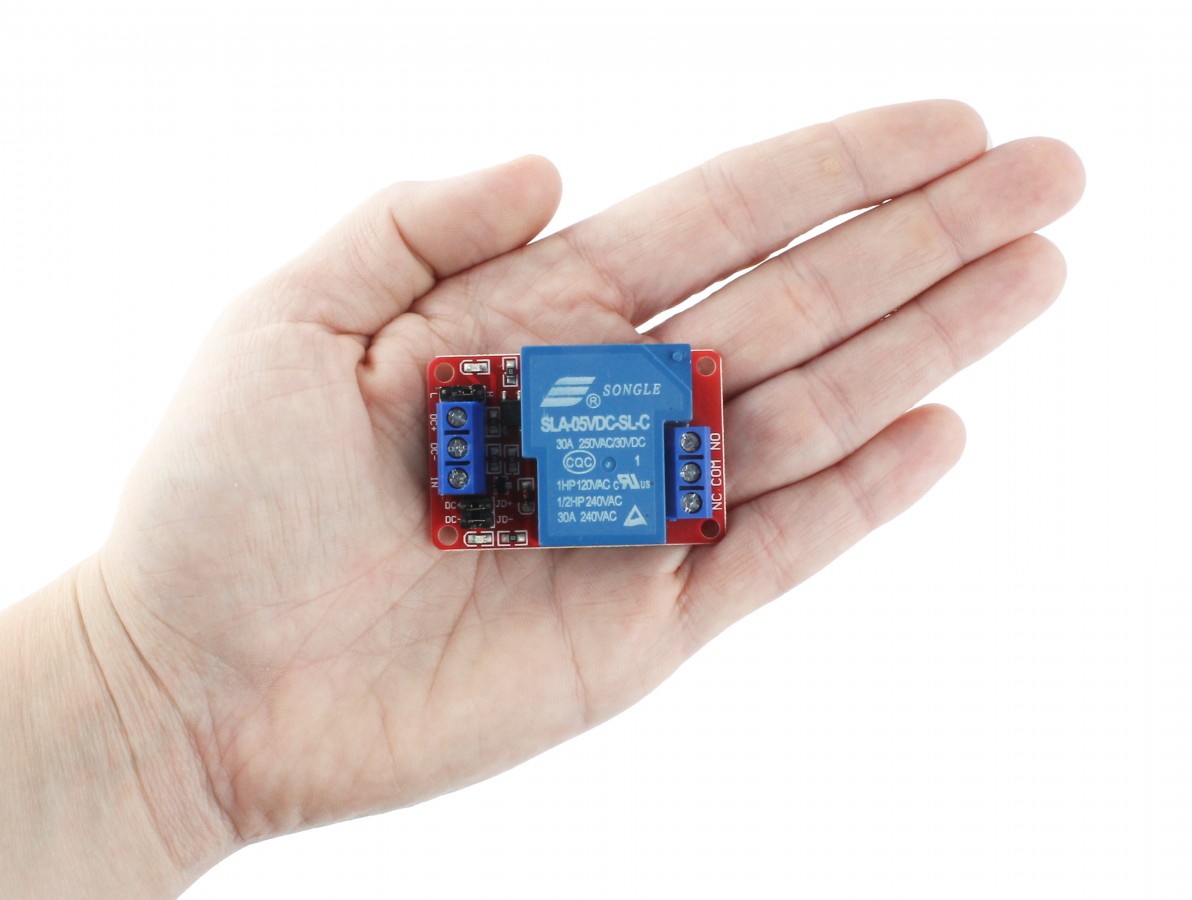

- Dimensões totais (CxLxA): 50x33x22mm;
- Peso: 34g;
- Peso com embalagem: 36g.
Outros Produtos na Categoria [30 Sugestões]
-
-
-
-
-
-
-
DisponivelR$ 63,15no pix/boleto -
-
DisponivelR$ 63,70no pix/boleto -
-
-
-
DisponivelR$ 53,48no pix/boleto -
DisponivelR$ 35,21no pix/boleto -
-
-
-
-
-
-
-
-
-
-
DisponivelR$ 327,31no pix/boleto -
-
-
-
-
DisponivelR$ 78,72no pix/boleto
*Nota para Pessoa Jurídica: Os produtos são comercializados para uso/consumo ou industrialização. Caso compre para revenda, em alguns Estados é necessário o pagamento de Substituição Tributária, os preços exibidos não incluem Substituição Tributária. Para ter o cálculo, faça seu pedido normalmente e solicite ao nosso suporte, por meio do Fale Conosco o valor da Substituição Tributária adicional ao seu pedido. Faça o pagamento dele somente após esta solicitação.
Atendimento
R. Marechal Floriano, 2183 // CEP: 98803-275 - Santo Ângelo/RS
(55) 3313-2778 contato@usinainfo.com.br
Comentários
O relé está alimentado com fonte externa de 5V. GND da fonte e do ESP estão conectadas. A GPIO do ESP32 envia corretamente o asinal para o shield, pois o led verde acende conforme programado, mas o relé não comuta. Alguma dica?
Equipe Usinainfo
Boa tarde!
Este relé possuí optacoplador, ele apenas vai acionar com 5V no sinal. O sinal do ESP32 é 3,3V, por este motivo ele não ativa.
Você pode utilizar um conversor de nível lógico.
https://http://www.usinainfo.com.br/conversores-de-sinal/conversor-de-nivel-logico-33-5v-bidirecional-cnl35-3741.html
Ou montar um pequeno circuito com transistor e resistor operando como chave, onde o ESP32 faz o chaveamento do sinal 5V (utilize um resistor de 100ohms em série do sinal 5V para limitar a corrente!).
