Relé Temporizador / Timer 12V (0,13s a 60min) FC-32B

O Relé Temporizador FC-32B é um equipamento eletrônico muito simples e funcional capaz de controlar cargas de tensão contínuas e alternadas, de forma a permitir um ajuste de tempo para que o relé fique ligado após o disparo trigger.

Este relé possui a função de timer, mantendo a carga ligado por um período de tempo predeterminado.

Para alimentarmos este módulo utilizamos tensão contínua de 12V, conta ainda com proteção contra inversão de polaridade e um LED vermelho indicando a alimentação. Podemos ligar cargas de até 220V 10A (2200W) em corrente alternada ou 30V 10A (300W) em corrente contínua. Sua faixa de ajuste de tempo é de 0,13 segundo até 1 hora.

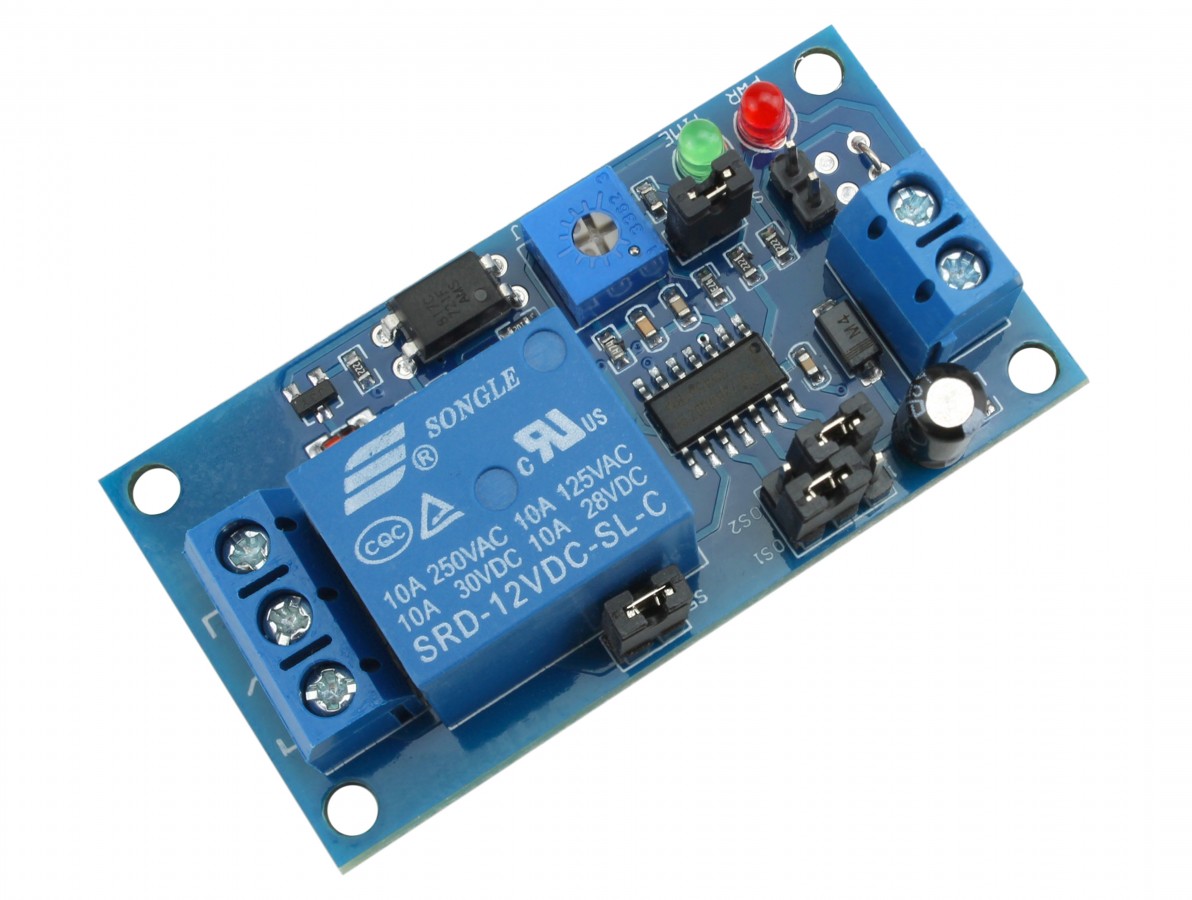

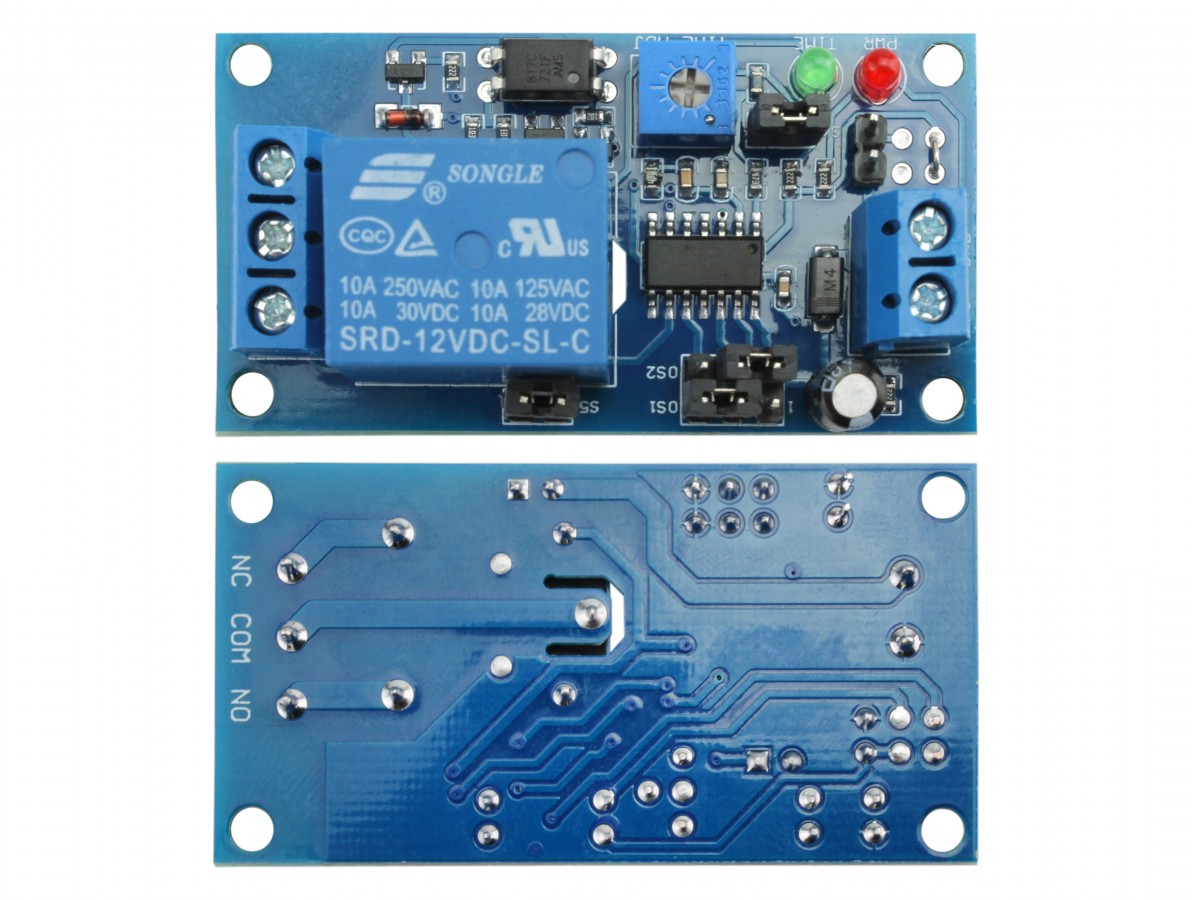

A configuração deste módulo de retardo é feita através de jumpers, aonde é possível encontrar na placa os jumpers S1, S2, S4 e S5.

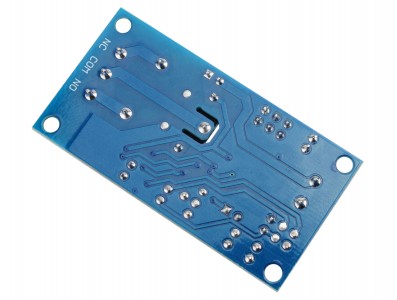

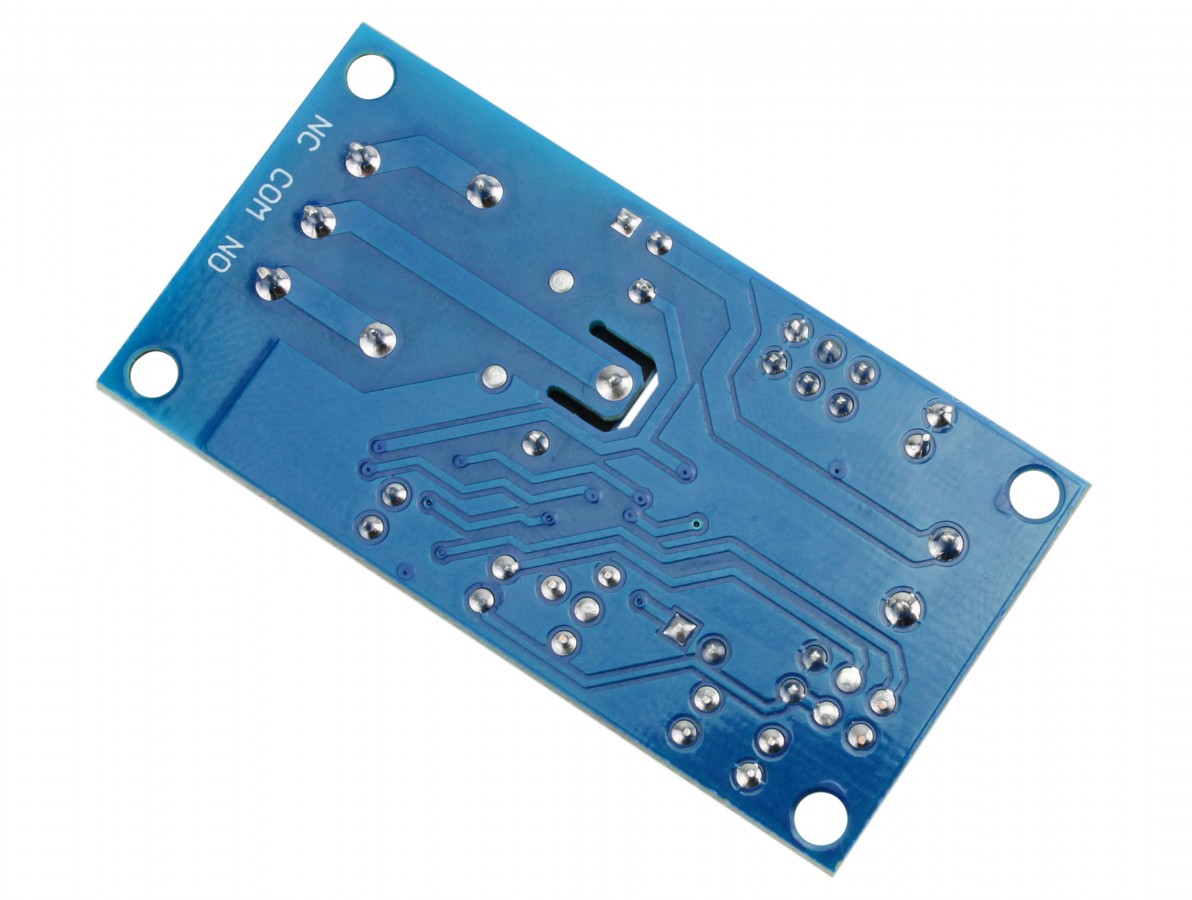

Começando com o S5, ele conecta o VCC com o COM (comum do relé), remover este jumper em corrente alternada ou ao utilizar outra tensão no relé, altamente recomendado remover para maior controle.

Já S1,S2 são para configuração do tempo, conforme tabela abaixo, utilize os jumper já inclusos para definir a faixa de tempo.

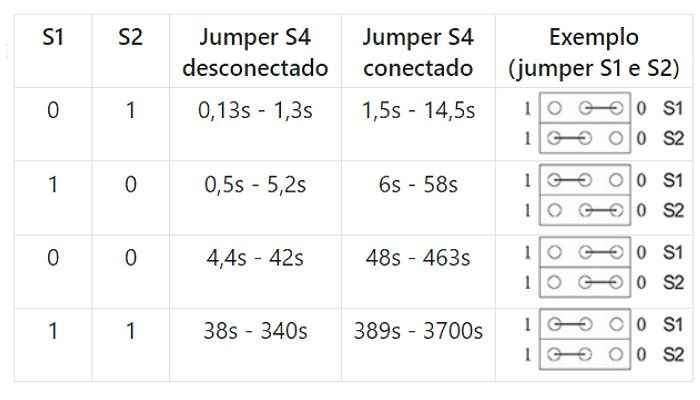

Tabela de ajuste de tempos Módulo FC-32B

Já o Jumper S4 serve para definir se esta faixa de tempo tem mais ou menos tempo, conforme a tabela.

Com o Trimpot azul, pode utilizar uma chave philips ou fenda pequena para ajuste fino do tempo, para esquerda menor tempo, para a direita maior tempo, sendo o mínimo e máximo definidos por S1,S2 e S4.

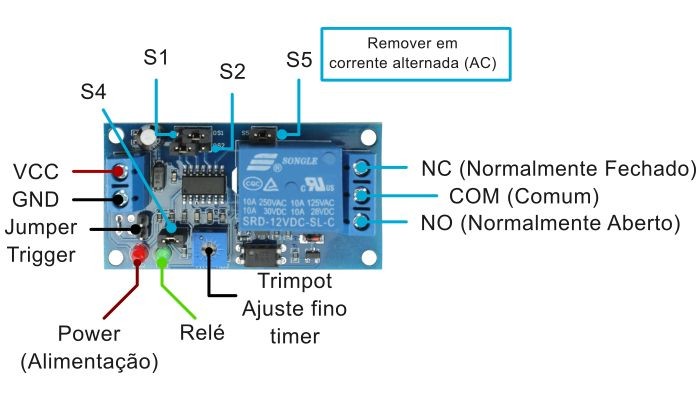

Descrição das conexões do módulo FC-32B

Este Módulo conta com dois LEDs, um vermelho indicando power (alimentação) e o verde indicando que o relé foi acionado e está contando o tempo. Para iniciarmos a contagem, é necessário darmos um pulso entre os terminais de Trigger, pode-se utilizar um botão do tipo push button para maior praticidade.

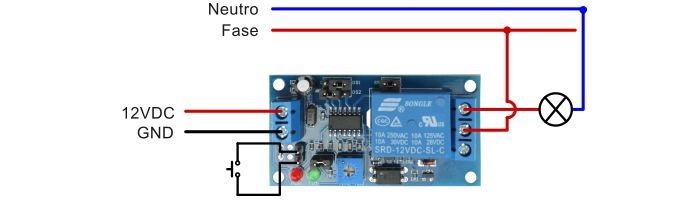

Esquema ligação lâmpada com temporizador utilizando Módulo FC-32B

Observação:
Manter o trigger ativado aciona o relé, porém apenas irá iniciar a contagem ao desativar o pulso do trigger.

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
